一个极简版的单管收音机，几十年前真有人靠它听广播？

玩收音机的老烧友都知道，早年的单管机已经足够精简。但今天这个电路，直接把极简做到了天花板级别——只靠1个三极管、1个耳机，外加一节电池，没有任何电阻、电容、电感，简单到让人不敢相信，几十年前居然真的有人用它收听广播！



我实在想不出还怎么可能比这更简单！



这个电路虽然是一个单管收音机，但是只用了一个三极管。没有任何电阻，电容，电感——可谓是简单的不能再简单了！

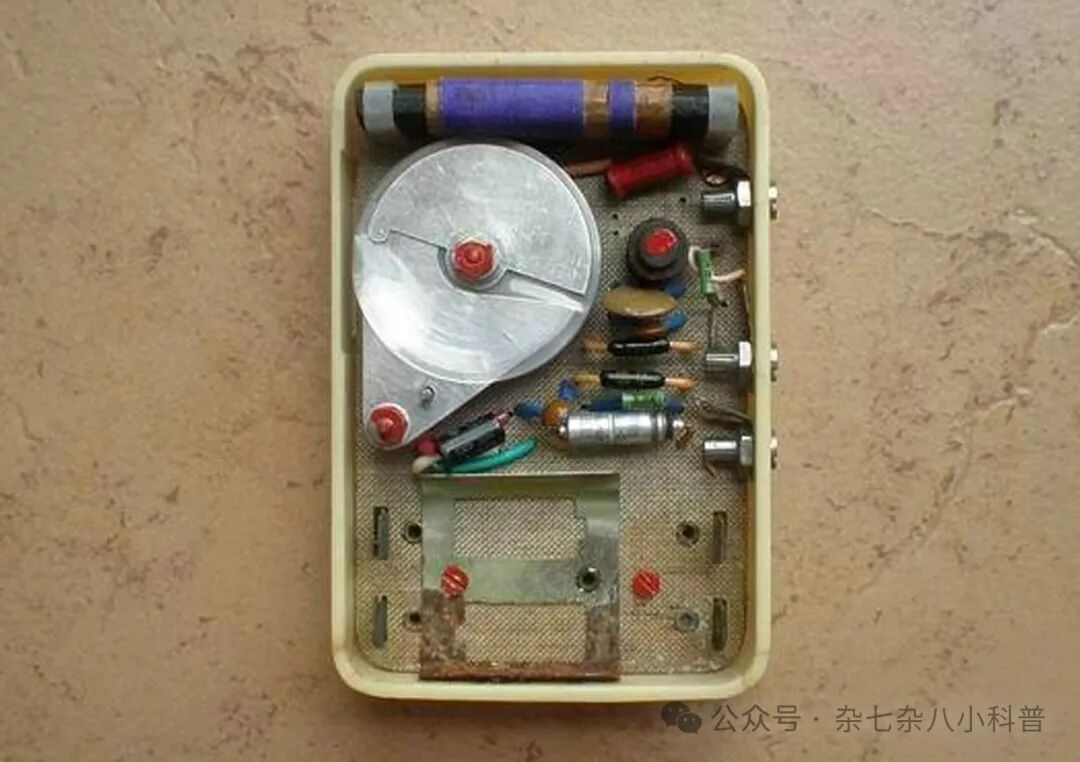

和当年的单管收音机636相比，真可谓是一个天上一个地下！虽然大家都是单管收音机。

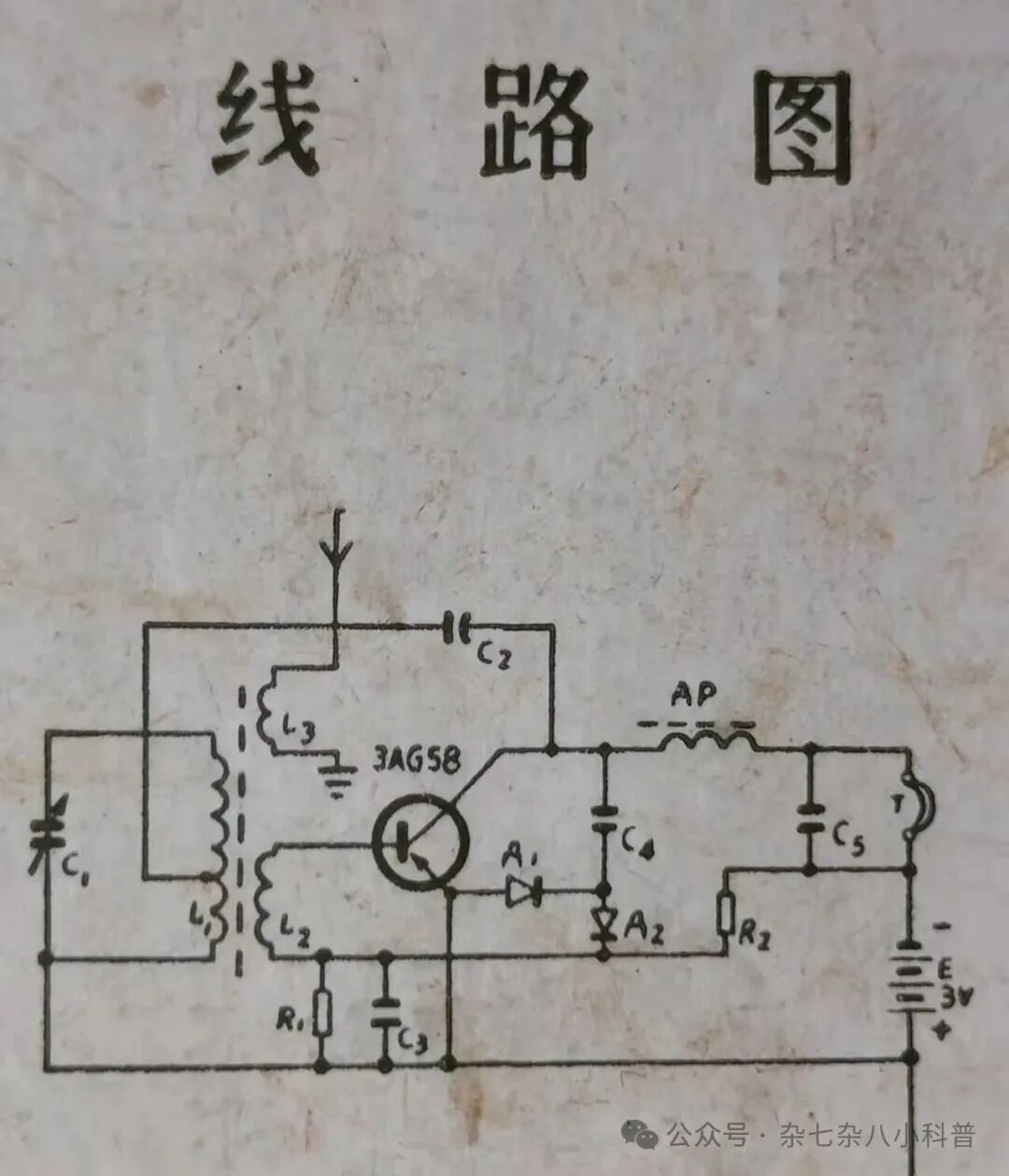

636单管机不算电池，一共用了13个零件：1个三极管，2个二极管，4个电容(含可变)，3个电阻(含电位器)，1套磁棒天线，1个扼流圈，1副耳机。





再看看这个电路，不算电池，只有2个元件。基本元件就一个三极管！

还能再简单吗？肯定不能再简单了。这已经是天花板级别了。



没有三极管还叫什么单管机？没有喇叭怎么发声呢？



那么问题来了，这个电路真的能够工作吗？我手头没有多余的高频锗三极管，无法实际验证。



但从作者的表述来看，这个电路是确实可以工作的。

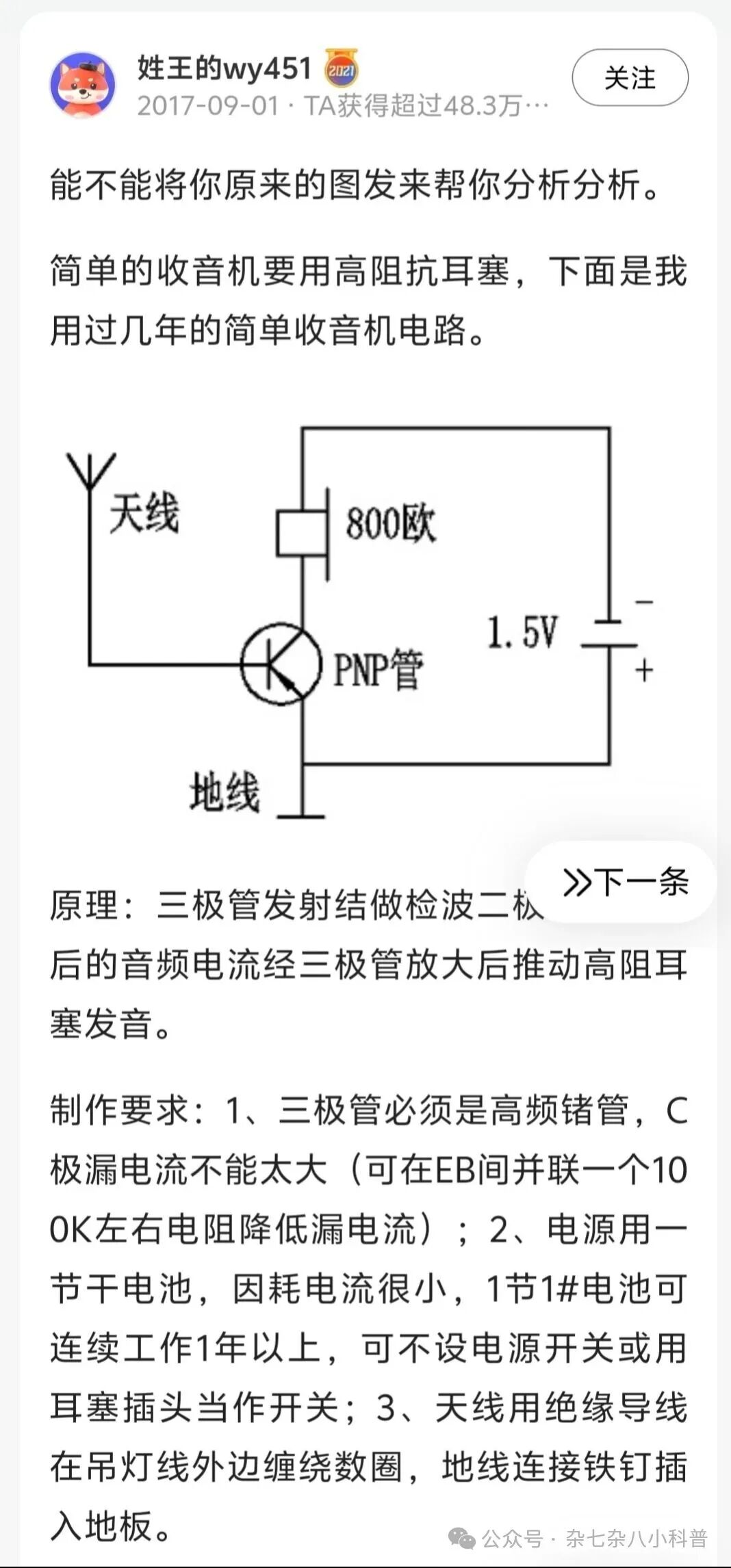

这个图来自于一位收音机爱好者在2017年网络上回答别人问题时，发的一个电路图。



为了表示对别人的尊重，以及内容的完整性，我截图如下。同时向这位作者表示敬意。



以上就是对这位网友所发表内容的一个截图。再次向这位收音机爱好者致意，并致敬那段流逝的青葱岁月。



这位网友还对当年自己的使用效果进行了补充说明：由于天线没有调谐功能，只能收到最强的一个电台，如果两个电台信号强度差不多，就会有两个声音同时出现。在城市及近郊，当地电台声音很大，效果好，把其他台全部压不见踪影。深夜当地台停播后，可收听很多电台，只是信号不稳定，一个台说几句，有好多台都不是汉语。



这位朋友还提到，当年读书时太穷，连电烙铁这样的基本工具都买不起，找了些废绝缘铜线将几个元件绑接成电路，用塑料纸将接头绝缘，为防止接头松动将几个元件捆绑在一起，只留出耳塞，所以也没法设电源开关，这样一节1号电池一年没换。



从这位朋友的内容表述来看，这个电路应该是真实存在而且可靠的。尤其是作者谈了那么多的细节，老一辈的无线电爱好者都应该知道，这些不可能弄虚作假。



但是再次回到这个电路图，我越发觉得它别致又奇妙：

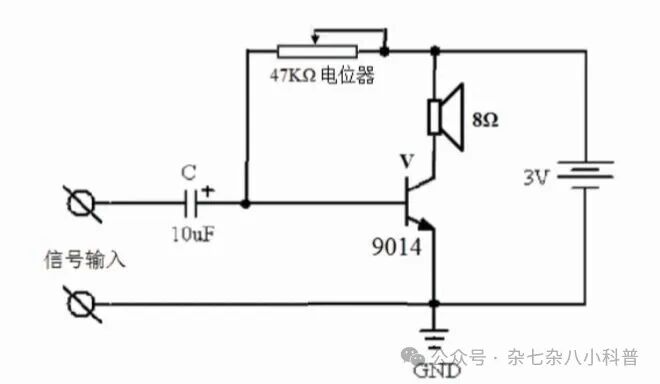

常规情况下应该通过电阻来施加偏置电压，如下图所示(只是原理参考图，参数和上图不同)





而这个极简单管机电路，它打破了常规三极管放大电路的偏置逻辑，不靠固定直流偏置，全靠信号本身驱动，就能实现最基础的收音功能。原理上完全成立，实操上也应该可用，却又不符合我们常规认知里的收音机电路逻辑，堪称极简收音机里的“奇葩神作”。



而且这个电路，去掉电池直连，也应当可以听到广播，只是声音会小很多。那实际上就是个用三极管充当二极管检波的矿石收音机。



总之这是一个应该可以工作，但不合常理的极简版单管收音机电路。



大家对这个极简单管机怎么看呢？当年真的有人用这样的单管机收听广播么？
