德生R-404收音机拆解：9个波段的凯迪，可调线圈只剩4个
最常见的收音机是便携机。为了塞进兜里，元件封装尽量选小的，磁棒天线做短，供电用 5 号甚至 7 号电池，喇叭也就那么大一点。
台式机反过来，体积不是问题。上世纪的机器甚至为了当家里摆件，在外壳上做一堆装饰。
中间还有一类：能插 220V 交流电，也能拎着走——交直流两用收音机。机内空间够了，喇叭口径能比便携机做大一圈，外放的低音就好不少。
这类机器我从网上淘了两台回来拆。一台德生 R-404（Tecsun），4 波段；一台凯迪 KK-2005A，9 波段。都是二手老收音机，都不是高级机，淘货图便宜，外观可以牺牲一下。
拆开看，这两台机械调谐收音机的省钱路子，一模一样。
一、先看看这两台：德生 R-404 和凯迪 KK-2005A

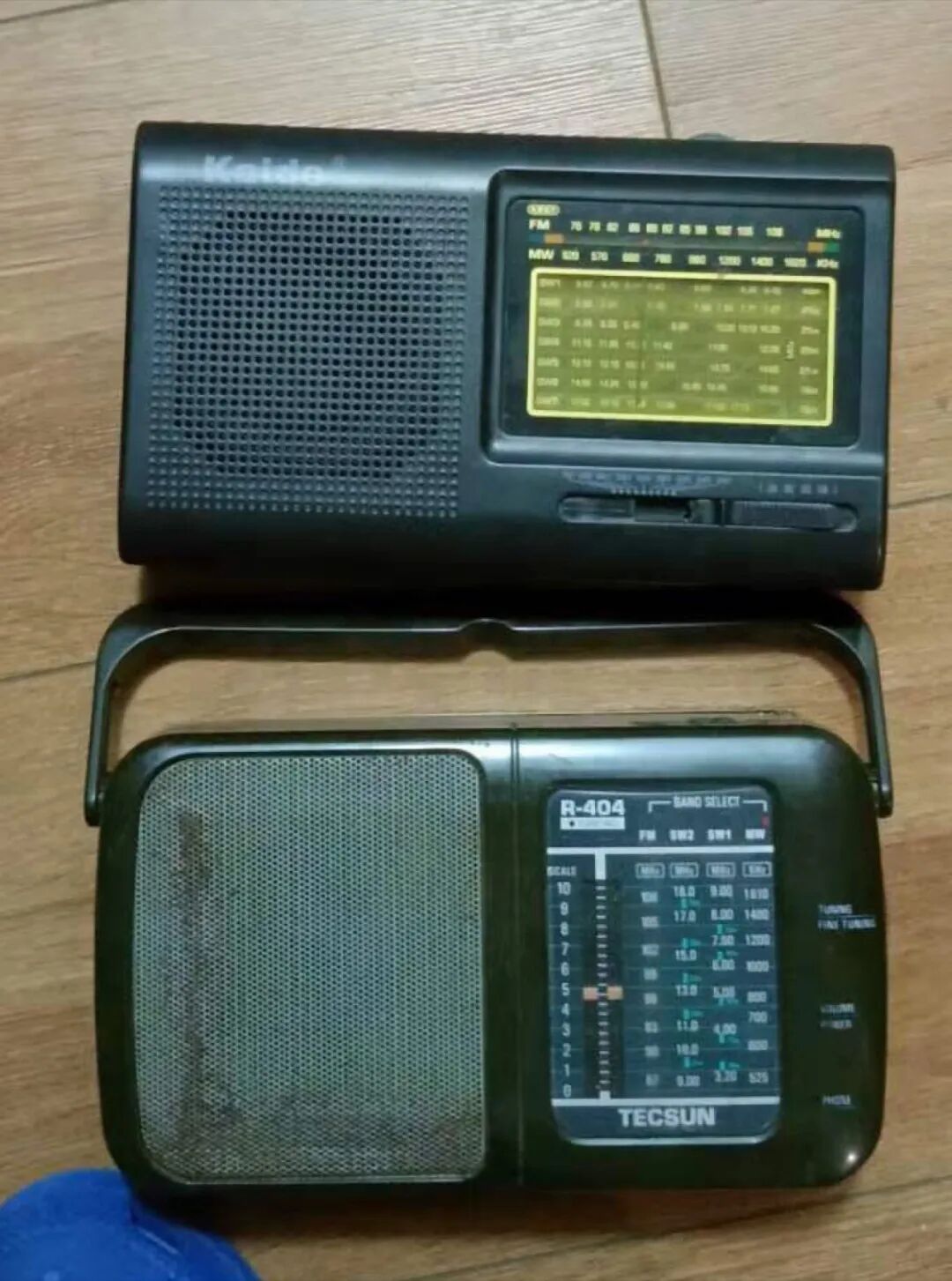

▲ 两台机器：上为凯迪 KK-2005A（9 波段），下为德生 R-404（4 波段，带提手）
先把两台机器的底子摆清楚，都是铭牌上的字：
|
项目 |
德生 R-404 |
凯迪 KK-2005A |
|
铭牌品类 |
交直流两用全波段收音机 |
九波段全球波段收音机 |
|
波段 |
FM 87–108MHz／MW 525–1610kHz／SW1 3.2–9.0MHz／SW2 9.0–18.0MHz（4 波段） |
FM 76–108MHz／MW 526.5–1606.5kHz／SW1–7 5.95–17.90MHz（9 波段） |
|
供电 |
交流 ~220V；直流 4.5V 120mA（3 节 1 号电池） |
外接交流 ~220V；直流 3V（2 节 1 号电池） |
|
铭牌生产单位 |
东莞市德生通用电器制造有限公司 |
深圳市隆晖塑胶制品有限公司 |
|
调谐方式 |
机械调谐（四连可变电容）＋齿轮传动 |
机械调谐（四连可变电容）＋齿轮传动 |
|
到手状态 |
FM 能收到频点，但没有声音；电池仓腐蚀严重 |
FM 正常；天线报废；波段开关的塑料件已损坏 |
两台都不是高级机，这点从铭牌就能看出来。但打开壳子之后的差别，比铭牌上的数字大得多。
二、德生 R-404：天线修过，电池仓烂过
R-404 正面不算精致，和之前拆的便携机比，塑料感更重一些。

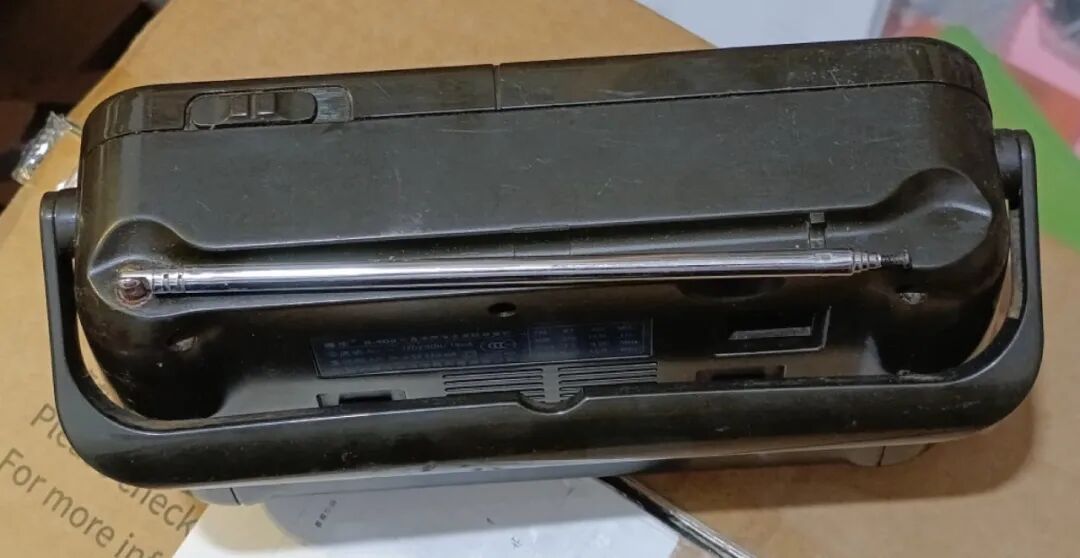

▲ R-404 的背面：拉杆天线，天线根部的维修痕迹一眼可见

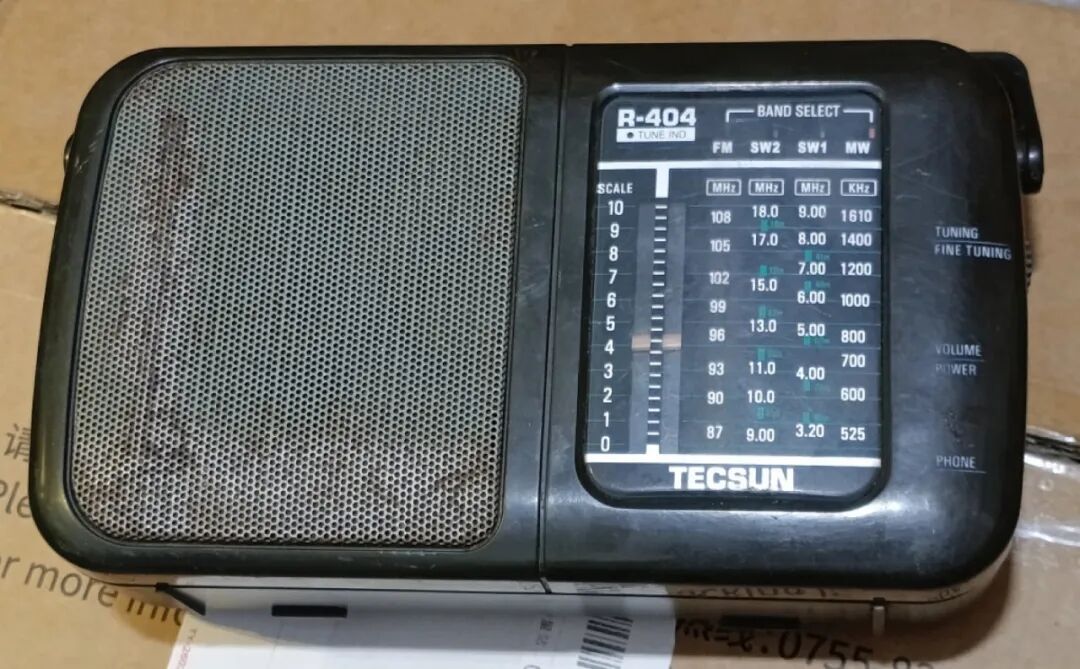

▲ 正面：TECSUN 标、R-404 型号、SCALE 0–10 指针刻度，右边是 TUNING／FINE TUNING／VOLUME POWER／PHONE
它头上有个提手。单手拎着在路上走，这画面想想还挺有年代感。
使用痕迹不用说，维修痕迹全在天线头上——那一段是被焊过、也被掰过的。交流供电走机身里的变压器，也能塞 3 节 1 号电池。打开后面的电池盖，就看到什么叫庸医修理：三个弹簧触点全被腐蚀成一团白花，边上还有撬过的痕迹。拆个电池仓都找不到一把合适的螺丝刀吗。

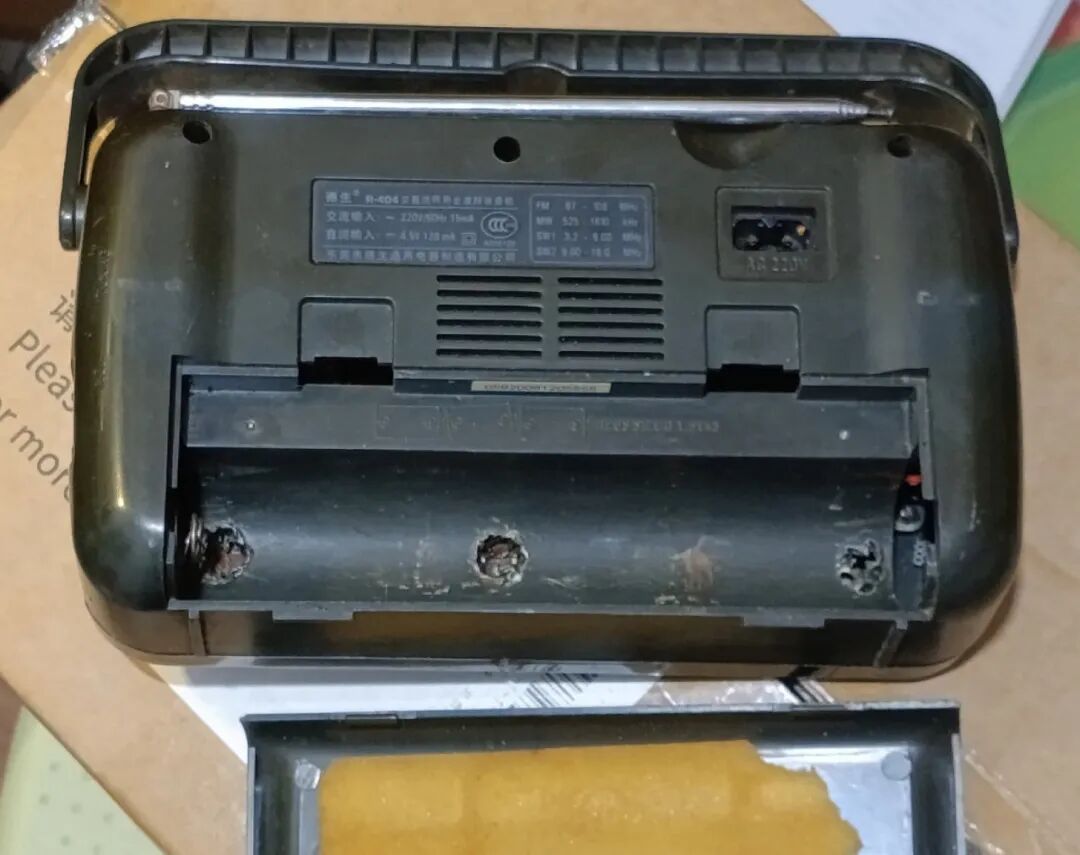

▲ 电池仓：三个触点上都是腐蚀的痕迹，仓底还垫着一块黄海绵

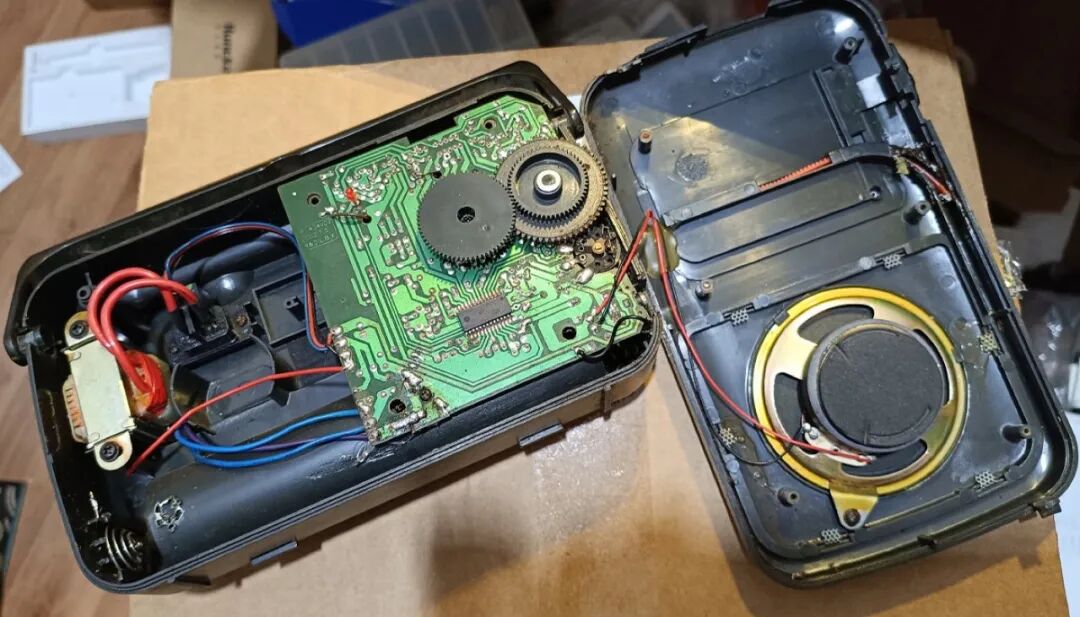

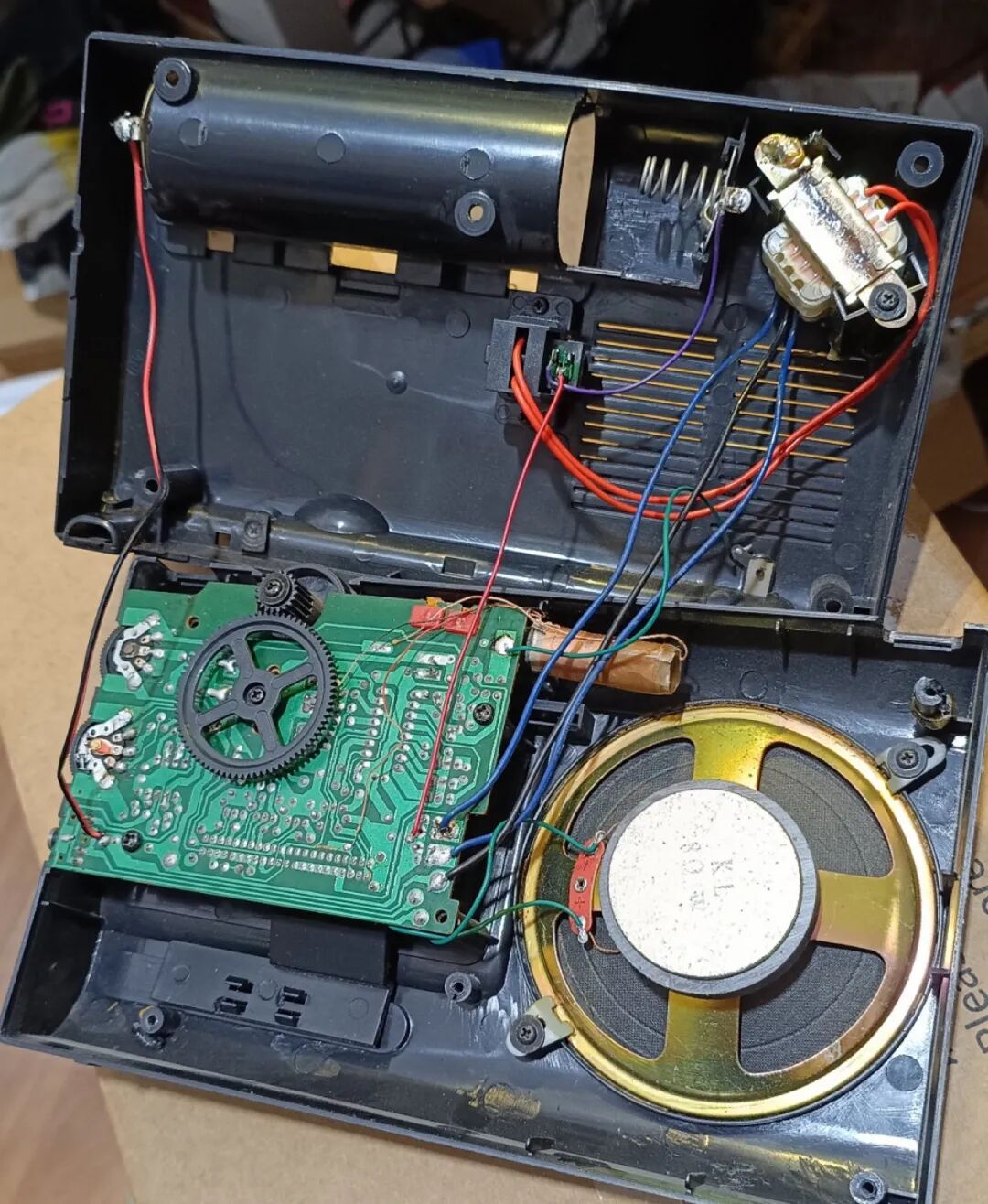

▲ 开壳：左边是底板连着 PCB，两个齿轮咬在一起；右边是后壳连着喇叭
里面比外面干净。但 PCB 有一个角被弄断过，又补焊了回去——这台的命挺硬。
三、机械调谐怎么调台：齿轮＋塑料齿条，两台机器同一套省钱方案
R-404 的机械调谐没用拉线，用的是齿轮传动。频率指示的指针靠一根软塑料齿条带动。

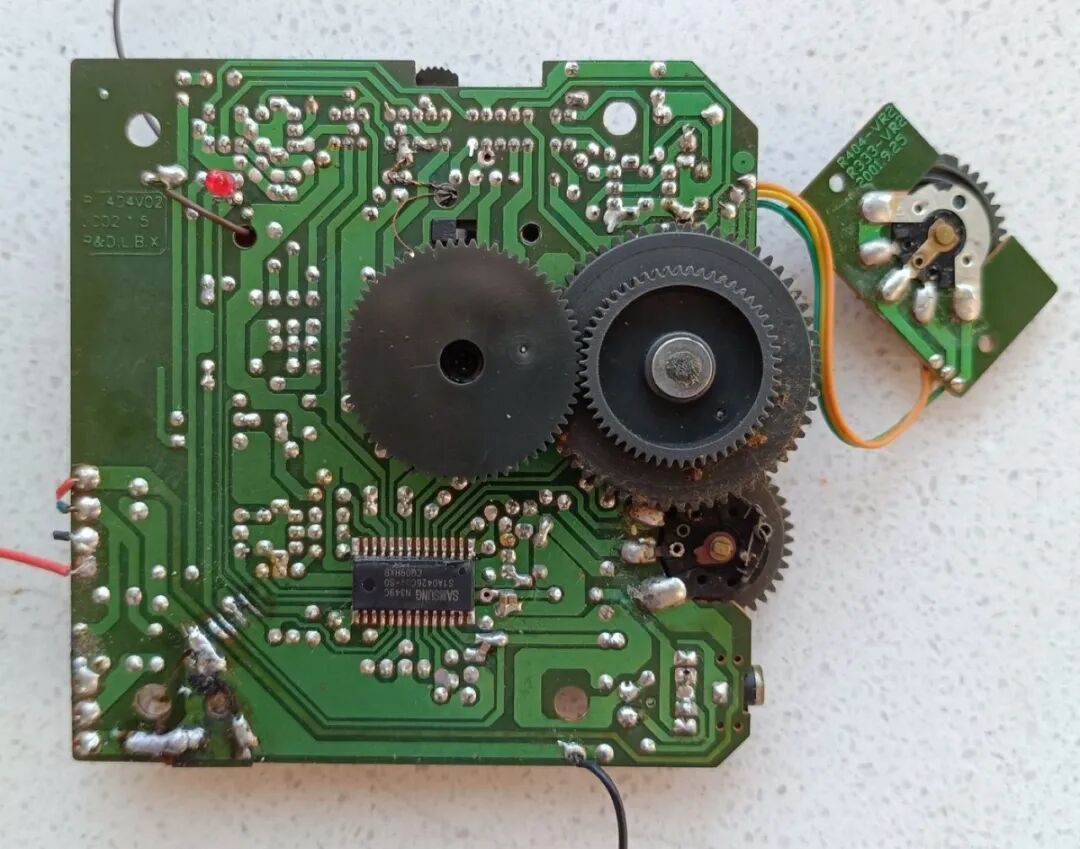

▲ R-404 的主板：丝印 SAMSUNG S1A0426C01-S0，板号 R-404V02；左下和右下两处是大面积补焊
这套设计在今天看就是省钱：拉线要绕、要张力、要人工调，齿条塑料件注塑出来直接压上就行。省的是装配工时。
代价也很明确。齿条是软塑料，二十年过去，材质会老化；齿轮虽然有减速比，但 R-404 这个变比有点聊胜于无——4 波段里有两个短波段，短波电台密集，靠这种减速比调台不太够用。
可能就是因为这个，R-404 专门做了一个短波频率微调：用一只电位器调变容二极管的偏压，把频率往细里挪。

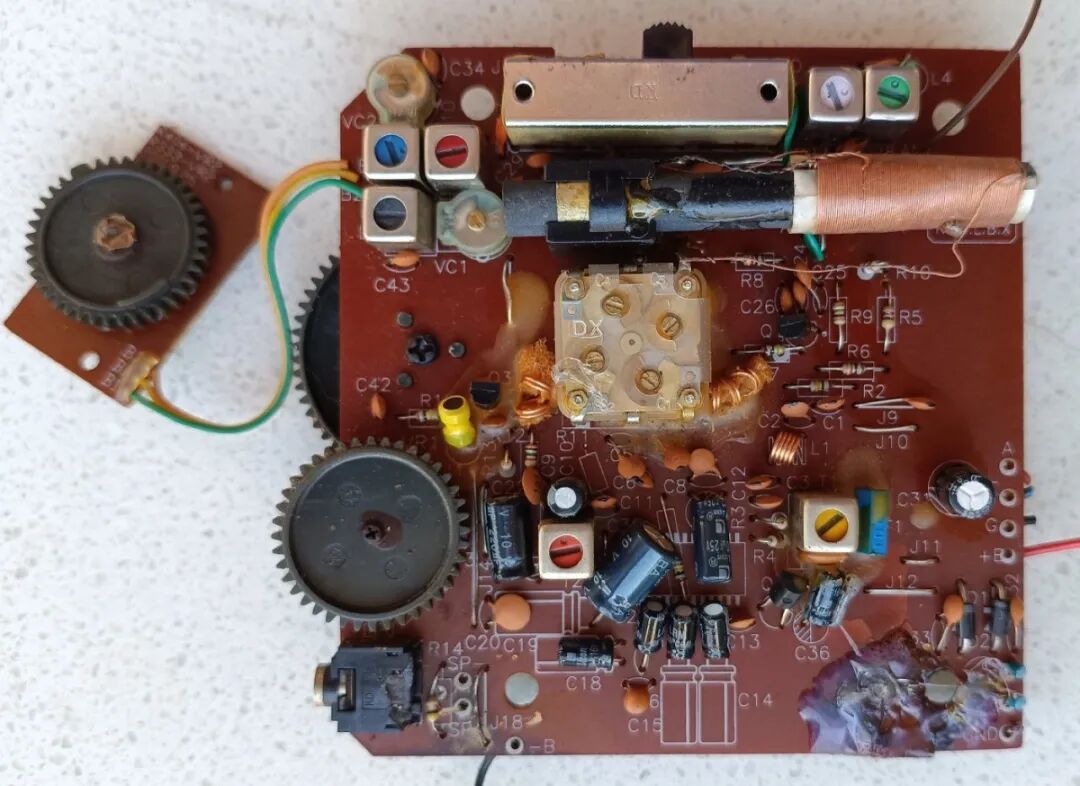

▲ 元件面：四连可变电容（黄色塑料壳）、冲压着 DX 字样的金属屏蔽罩线圈、绕在骨架上的磁棒天线线圈；右下角有明显腐蚀
虽然用的是单面 PCB，电路设计也算中规中矩。四连可变电容调谐，AM 每个波段有独立的振荡线圈，短波 1 和短波 2 各自还有一个调谐线圈。带屏蔽罩的线圈有两个，我推测分别是 AM 中放输入变压器和 FM 鉴频线圈——这一条是推测，没追线。
FM 只亮灯没声音，顺手救回来了
这台 R-404 用电池连线接进去就能响，但 FM 有个明显毛病：调到电台，调谐指示的 LED 亮起，沙沙声也消失了，就是没有广播内容。
我的判断是 FM 鉴频线圈被动过——被修过的机器，前一手动过什么就没准了。试调了一下那个线圈的磁芯，广播声出来了。
一台被判定“FM 坏了”的机器，其实只是磁芯偏了。二手机最容易踩的坑就是这个：上一个人动过的螺丝、动过的磁芯，最后都算在你头上。
四、凯迪 KK-2005A：9 个波段，中周只剩 4 个
换凯迪。这是我买的第一台凯迪机子，品牌定位比德生更偏低价端。但功能上它比 R-404 强——7 个短波全球波段。
天线已经报废了，只剩最后一截。外观没有提手，倒是留了两个像是为了装背带的结构。

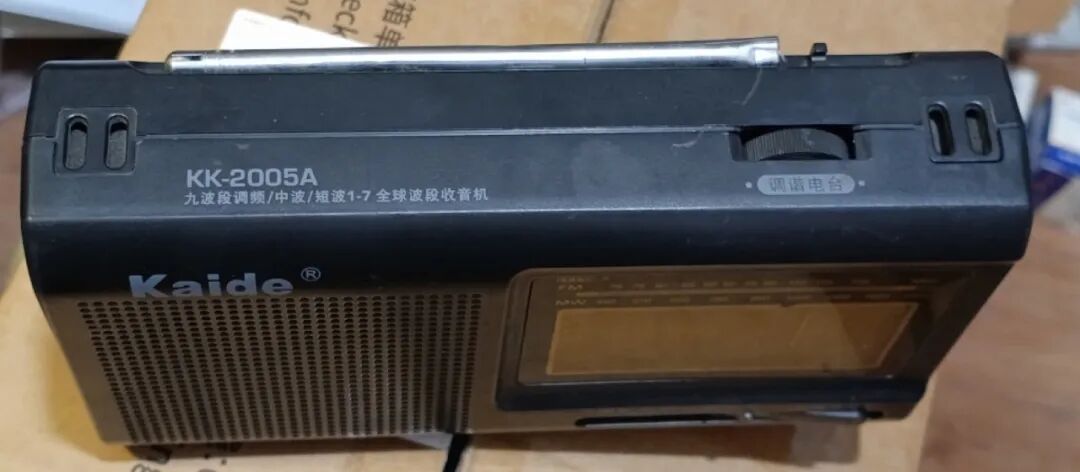

▲ 顶部印字：KK-2005A／九波段调频·中波·短波1-7 全球波段收音机

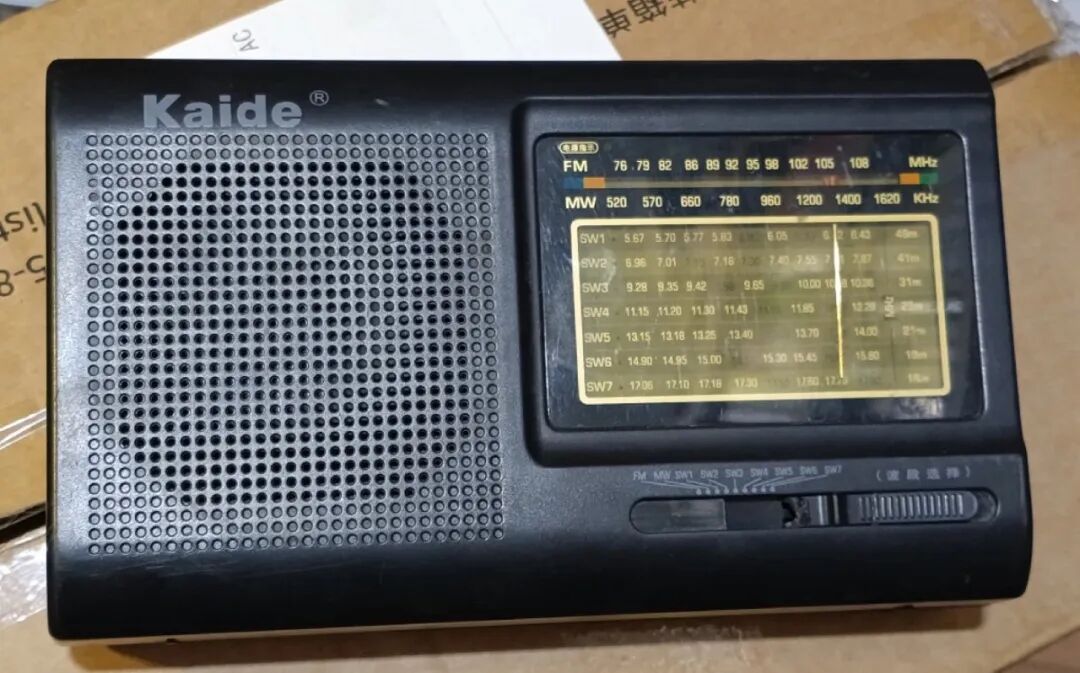

▲ 刻度盘：FM 76–108MHz、MW 520–1620kHz，下面 SW1–7 每个波段标着一列频率，右边还标了米波段——49m／41m／31m／25m／21m／19m／16m
9 波段的刻度盘看着大气很多，可惜波段切换的塑料件已经损坏。

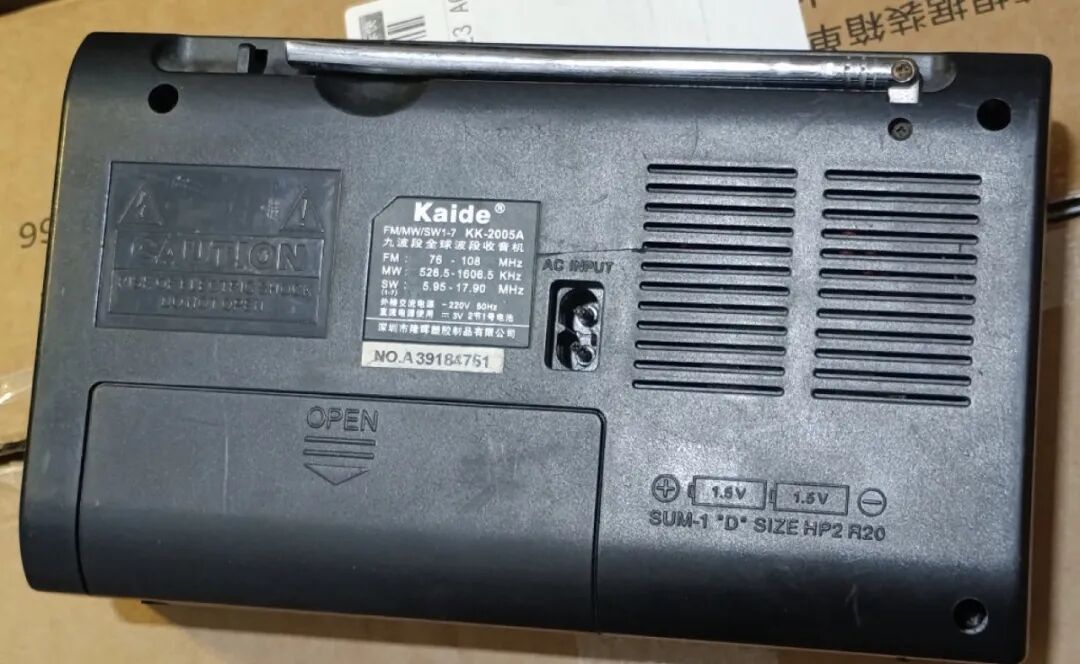

▲ 背面铭牌：FM 76–108MHz、MW 526.5–1606.5kHz、SW 5.95–17.90MHz，直流用 2 节 1 号电池；拉杆天线只剩一截
▲ 开壳：大喇叭、变压器、调谐齿轮和 PCB 都露出来了
两个机器的体积差不多，供电形式也一样，但 KK-2005A 的喇叭比 R-404 更大，低音表现理论上更好。两台机体都很宽，却都没有用更长的中波磁棒天线——这就说明它们都不是冲着高性能去设计的。
电池这块凯迪反而占优：用电池只需要 2 节 1 号，德生要 3 节。
主板一看，我愣了一下：KK-2005 板子上是 TA2003 加 TDA2822
9 波段收音机的电路，应该比 4 波段复杂吧。但看到 KK-2005A 的 PCB 正面，我诧异了。

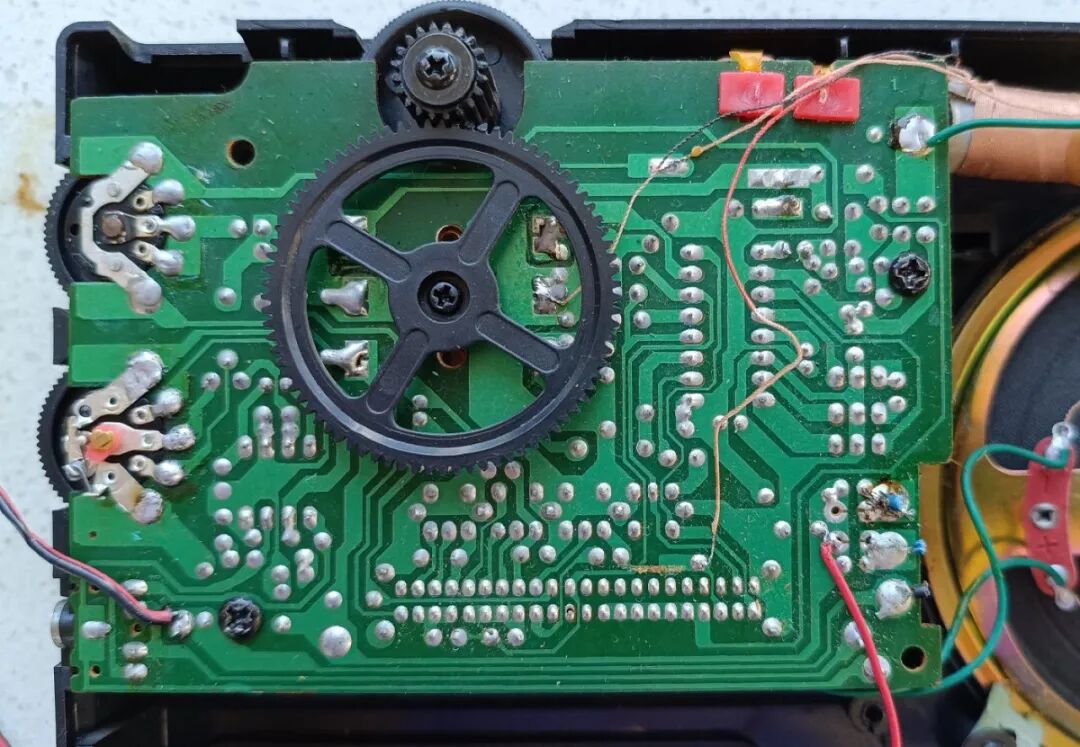

▲ KK-2005A 的板子背面，中间那个大齿轮就是调谐减速组

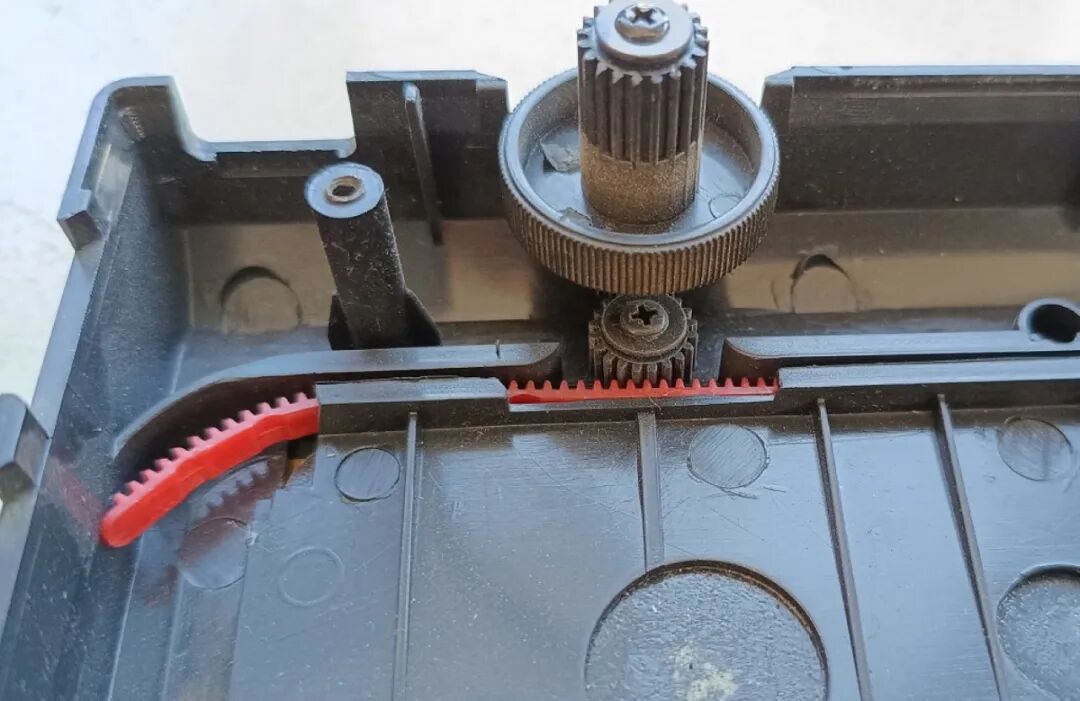

▲ 原本以为指针用了拉线结构，拿开 PCB 才发现跟德生一样：红色塑料齿条 + 齿轮

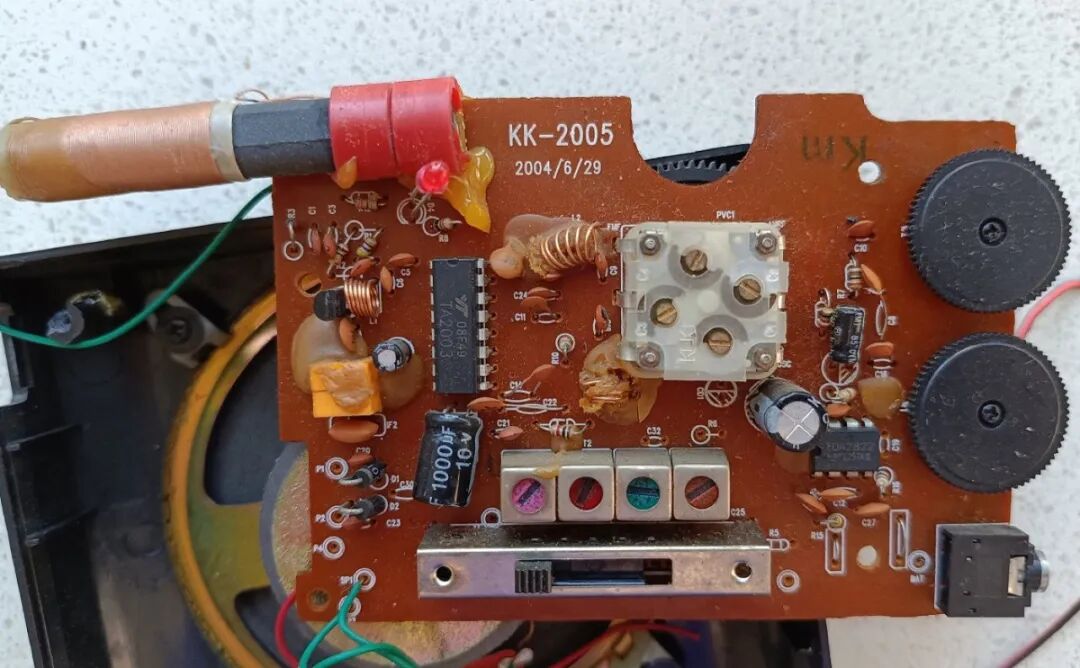

▲ 元件面：板号丝印 KK-2005／2004.6.29，主芯片 TA2003，右下角是功放 TDA2822
9 个波段，中周样式的可调线圈或变压器，总共只有 4 个。中周是收音机里筛中频信号的元件，外形是个金属小方块、顶上一颗磁帽，拧磁帽能微调。波段越多，一般需要的数量越多。
我拆过的多波段小收音机里，线圈比这多得多。4 个中周要撑起 7 个短波波段加中波——只能靠线圈抽头复用。看 PCB 上波段开关和本振切换的走线，能看出抽头复用得相当激进。之前拆的德生 DR920、R-1012，上面顶多两个波段复用一个线圈。
波段数是印在面板上的，元件数是焊在板子上的。到这儿，凯迪的 9 波段没骗人，但也没多给。
主芯片 TA2003，音频功放 TDA2822。这个配置做出一台 9 波段收音机，确实做到了，就是省到家了。

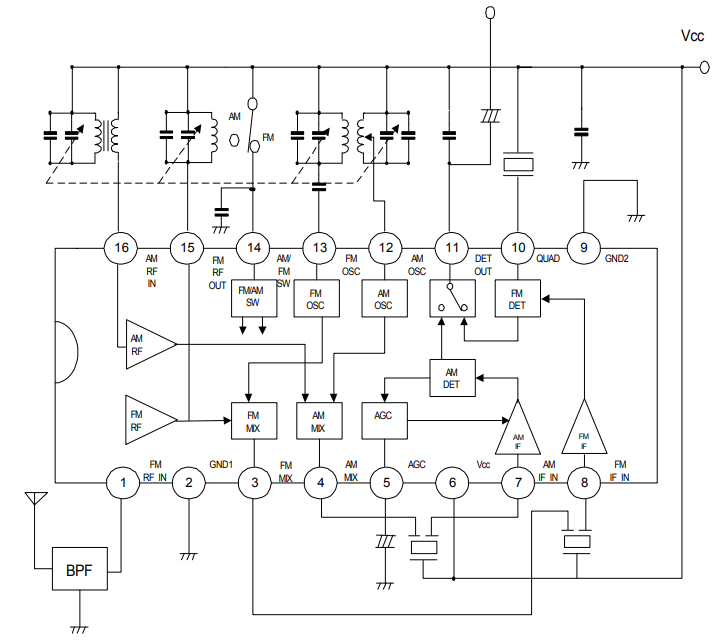

▲ TA2003 手册里的应用图：中频变压器、鉴频线圈在手册里可以用陶瓷器件替代——KK-2005A 也是这么干的
五、测本振：9 波段的短波接收范围，是不是虚标
我收来这台通电也能听，电源部分没问题，FM 声音效果还不错。
那就测点东西。TA2003 的 12 脚是 AM 本振的谐振回路，从这个脚应该能测到本振信号。

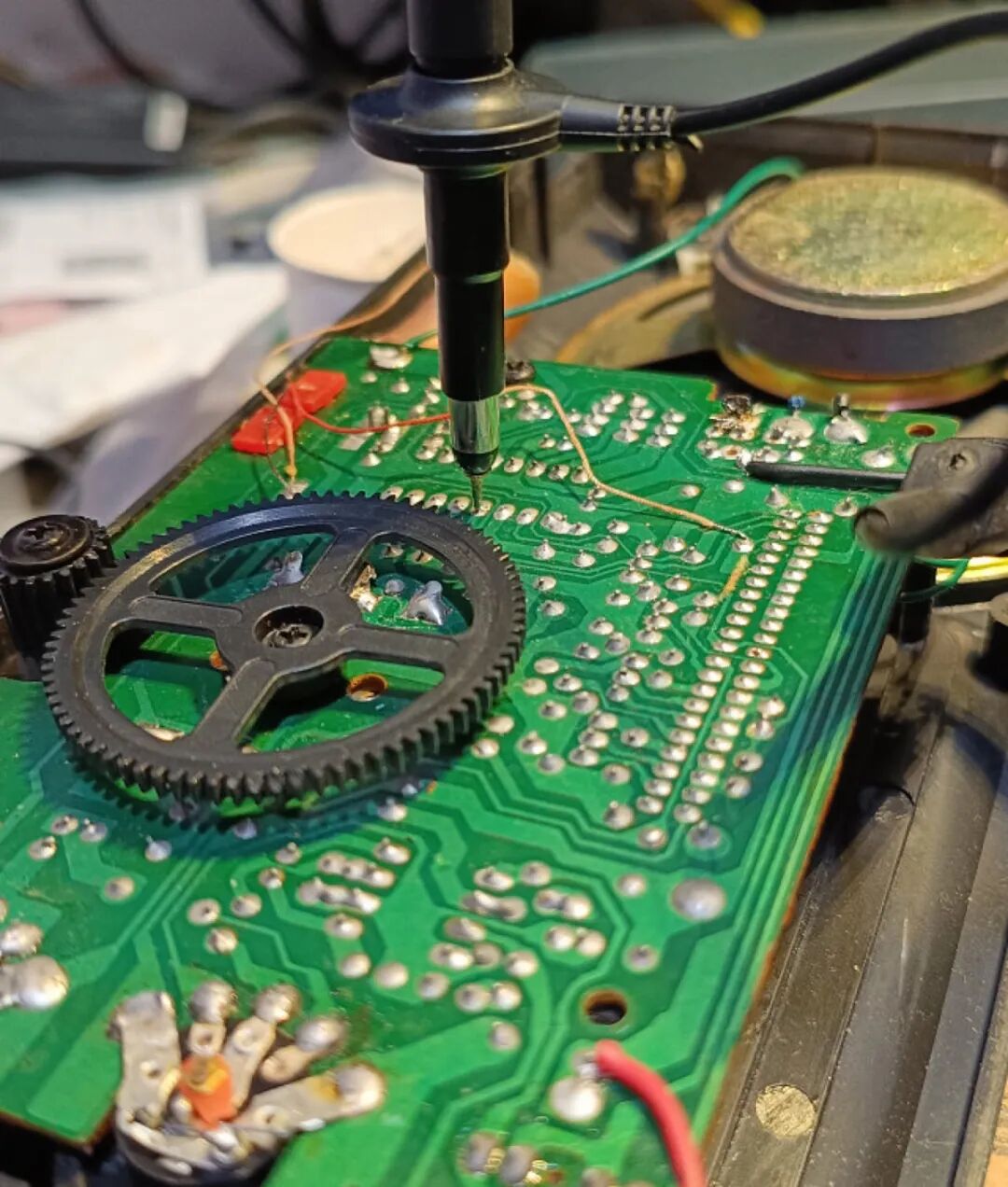

▲ 示波器探头搭在板子的焊接面，从 TA2003 的引脚上取信号
中波收到一个电台（1026kHz）的时候，测到的本振信号：

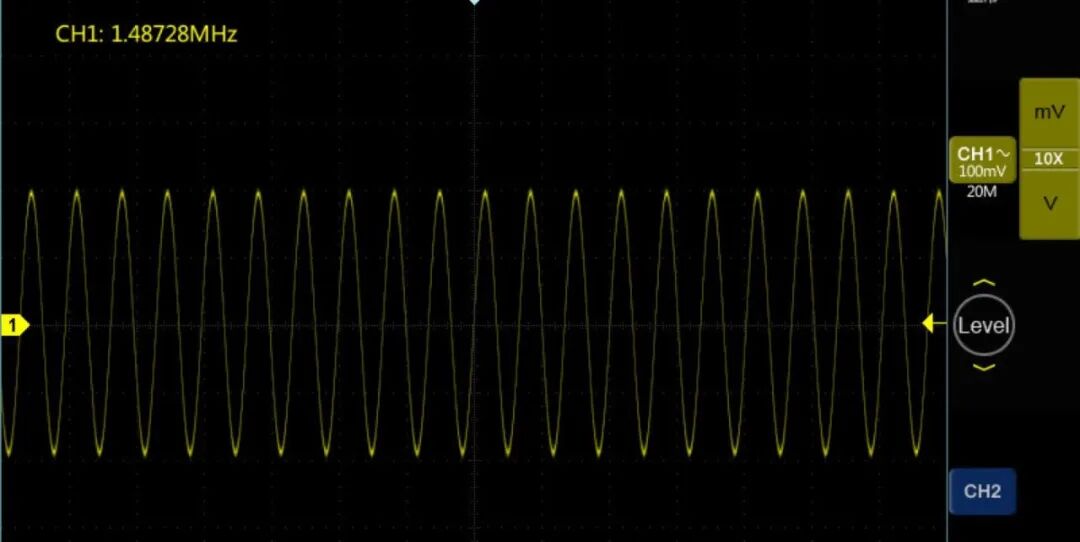

▲ CH1：1.48728MHz，标准的正弦本振
7 脚上的中频调幅信号：

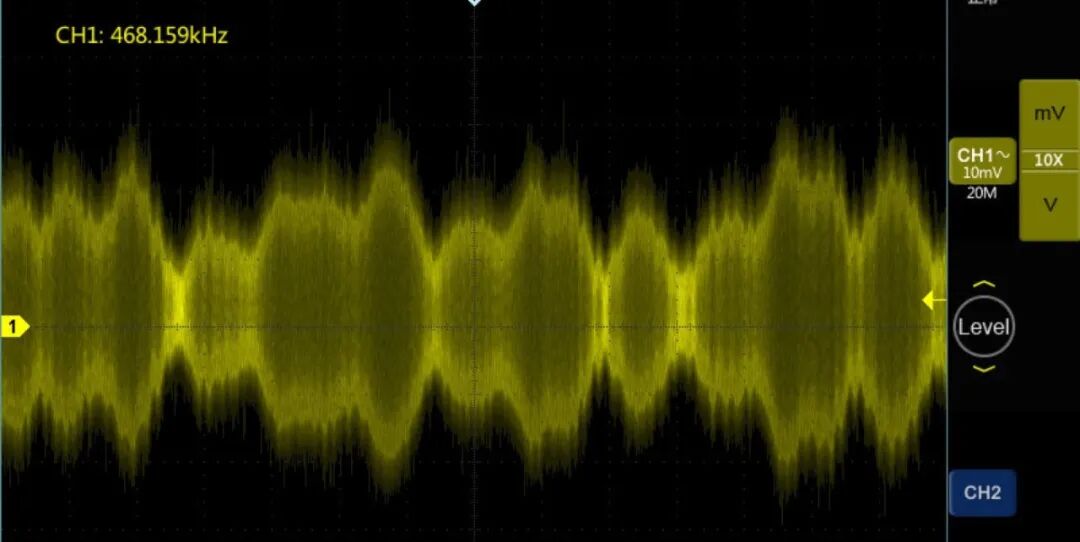

▲ CH1：468.159kHz，包络一直在跳，示波器自己都说频率不稳
从本振频率减去中频频率，就是接收的信号频率。已知这个电台是 1026kHz，本振显示 1.48728MHz，反过来推中频就是 461kHz 左右——和 7 脚上读到的 468.159kHz 差了约 7kHz，这个偏差我没继续追，示波器读数精度和调谐偏一点都会造成。
下面用 461kHz 这个口径，把 AM 每个波段本振的最高、最低频率都测了一遍，再折算成接收范围。

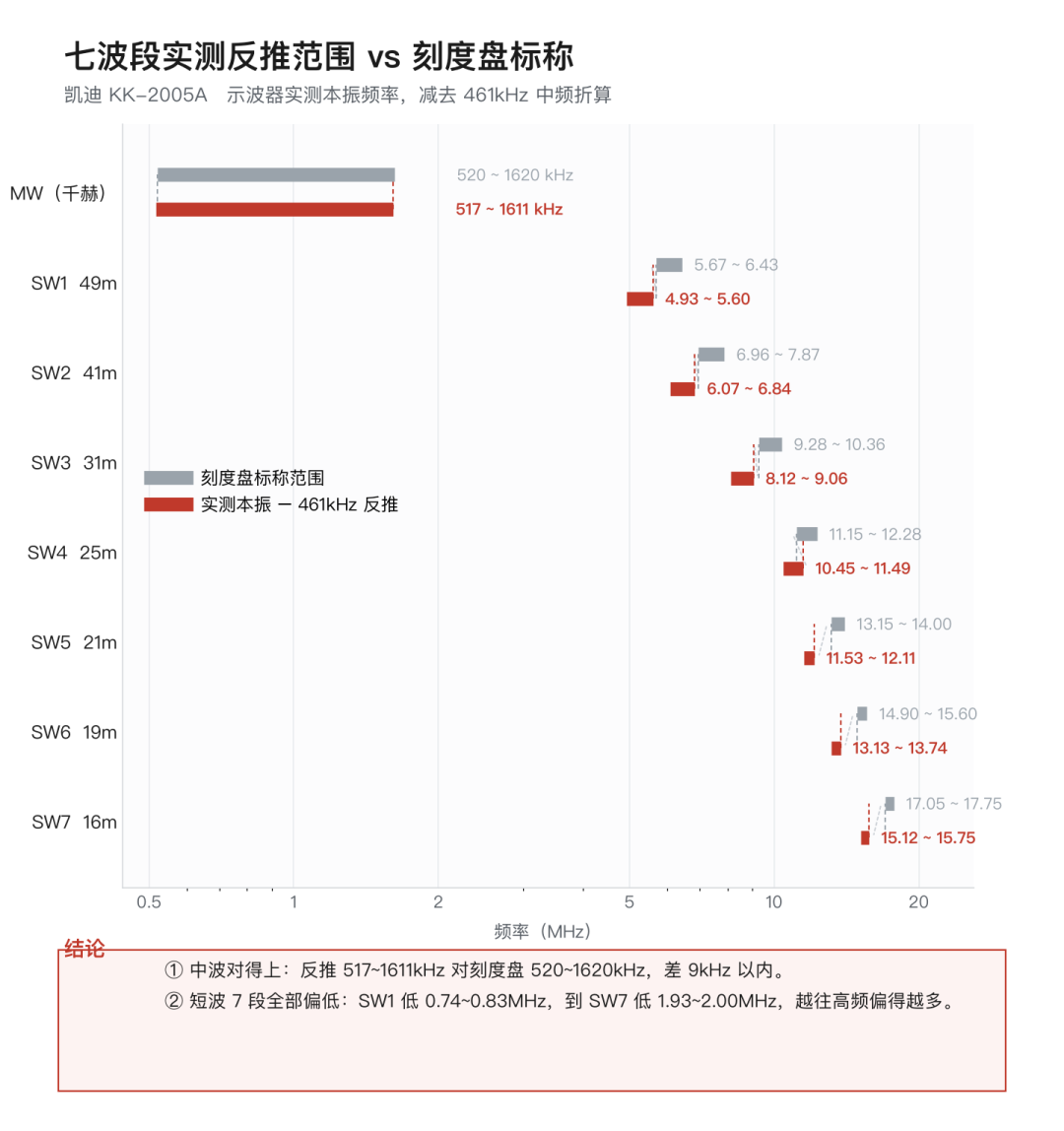

▲ 图A 七波段实测反推范围 vs 刻度盘标称（自制图）。结论：中波反推 517~1611kHz 对刻度盘 520~1620kHz，差 9kHz 以内，对得上；短波 7 段全部偏低，SW1 低 0.74~0.83MHz，到 SW7 低 1.93~2.00MHz，越往高频偏得越多

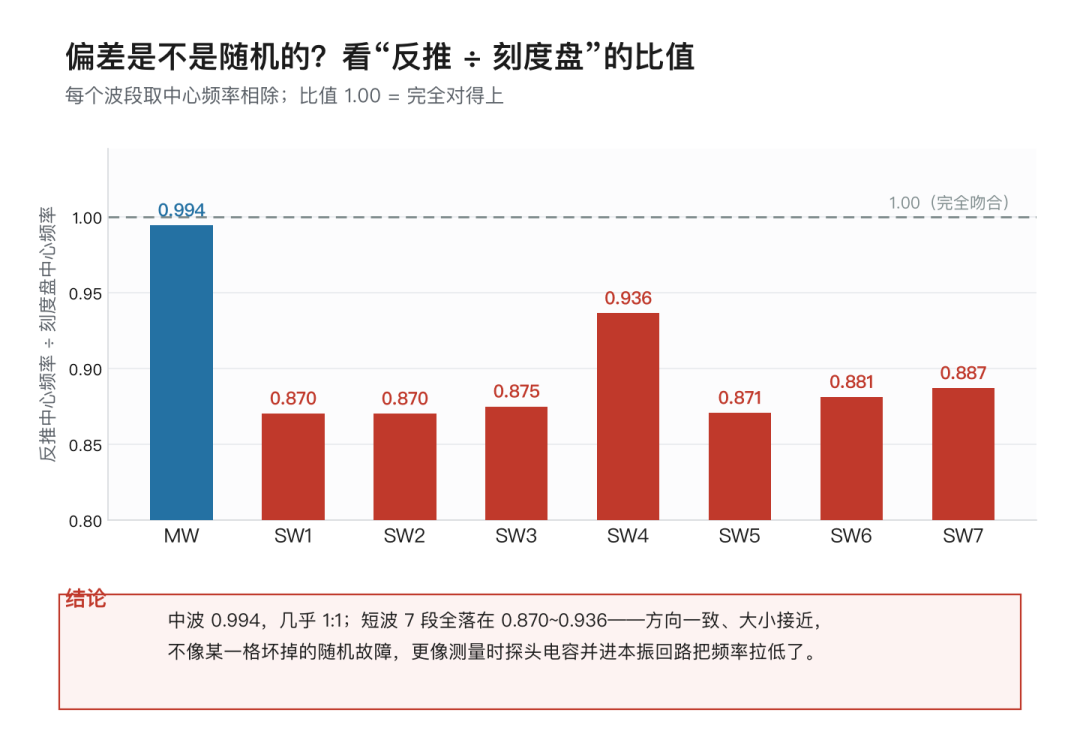

▲ 图B 把每个波段的中心频率相除（自制图）。结论：中波 0.994，几乎 1:1；短波 7 段全落在 0.870~0.936
中波频率范围是合理的。但短波 7 个波段折算出来的接收范围，全部低于刻度盘上标的频率——方向一致，大小也接近。
如果只是某一格坏了，比值不会这么齐。它更像测量引入的系统误差：示波器探头的寄生电容并在本振回路上，把谐振频率往下拉。这也意味着，“用示波器直接测本振来验证接收覆盖”这条路，在高频段会被探头本身带偏。
我手头没有合适的高频信号发生器，没法直接测收音机的接收频率去证实这一点。短波段的覆盖到底是机器的问题，还是探头的问题，这台暂时给不出答案。
六、二手老收音机值不值得买、值不值得修
买新的值不值：不值得。这两台早停产了。R-404 这个年代的设计，现在能买到的只有二手。
二手的值不值得收：看你想干什么。想正经听广播，别收这类交直流两用老机——可变电容、齿条、波段开关全是塑料和机械件，二十多年下来哪个位置都可能松。想拆着玩、收元件，那很划算。
坏了值不值得修：值得，但别抱太大期望。R-404 那台 FM 没声音，动一下鉴频线圈的磁芯就回来了，这种是运气好。更多时候是接触不良——你看着是好的，它就是不响。
这两台里我更愿意留哪台：凯迪 KK-2005A。喇叭大、电池少一节、9 个波段摆在那儿，虽然中周省到只剩 4 个，但它是真能听。德生 R-404 更适合留着当“被庸医修过”的标本。
FAQ
Q：德生 R-404 和凯迪 KK-2005A 有什么区别？
A：一个是 4 波段（FM／MW／SW1–2），一个是 9 波段（FM／MW／SW1–7）；德生用 3 节 1 号电池，凯迪只要 2 节；喇叭是凯迪更大。共同点是都是机械调谐——四连可变电容加齿轮传动，都没用拉线。
Q：老收音机 FM 能收到台、指示也亮，但没声音，是什么毛病？
A：这台 R-404 的问题在 FM 鉴频线圈上，磁芯被前一手动过。调到电台时 LED 亮、沙沙声消失，说明前端在工作，只是中频／鉴频这一路偏了。试调磁芯后声音恢复。这类故障的前提是买到的是被修过的机器。
Q：二手老收音机值不值得买？
A：按这篇的结论：想认真听广播不值得，机械件太多、变量太大；想拆、想收元件、想体验老结构，值得，价格也低。
