浅析德生BCL3000的电路

作者:任天鸿 日期:2022-12-14 人气:1588 来源:任天鸿的私人上书房 添加:5BCL.com

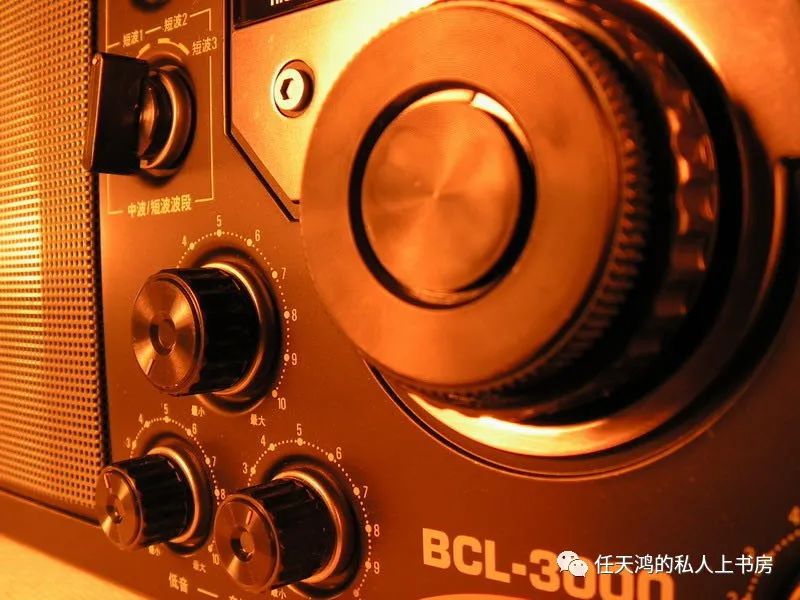

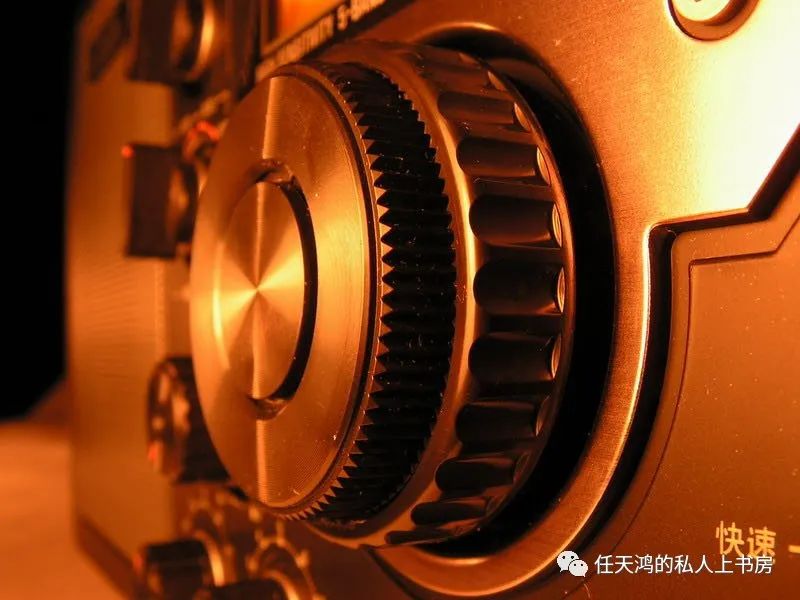

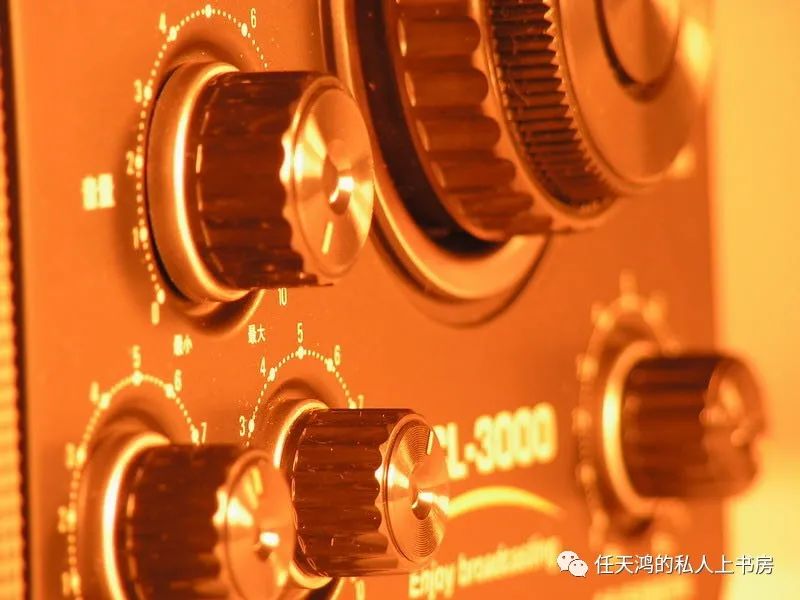

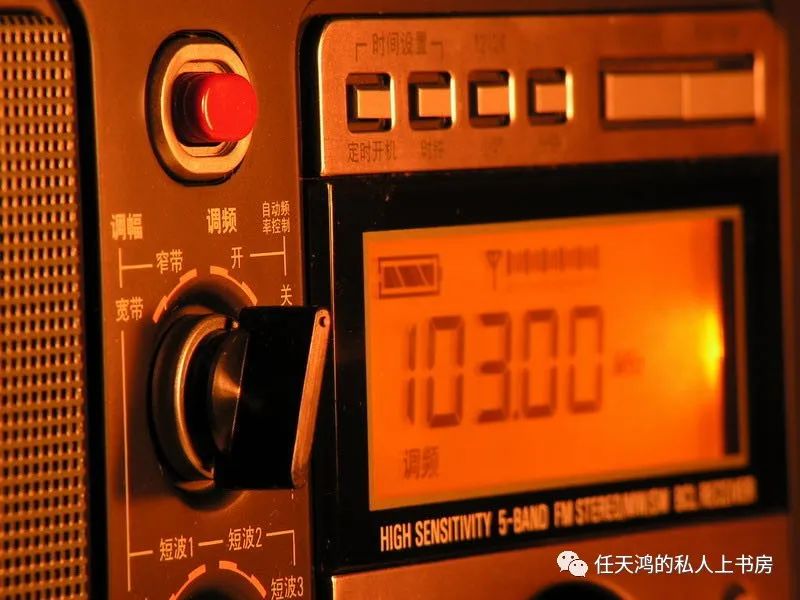

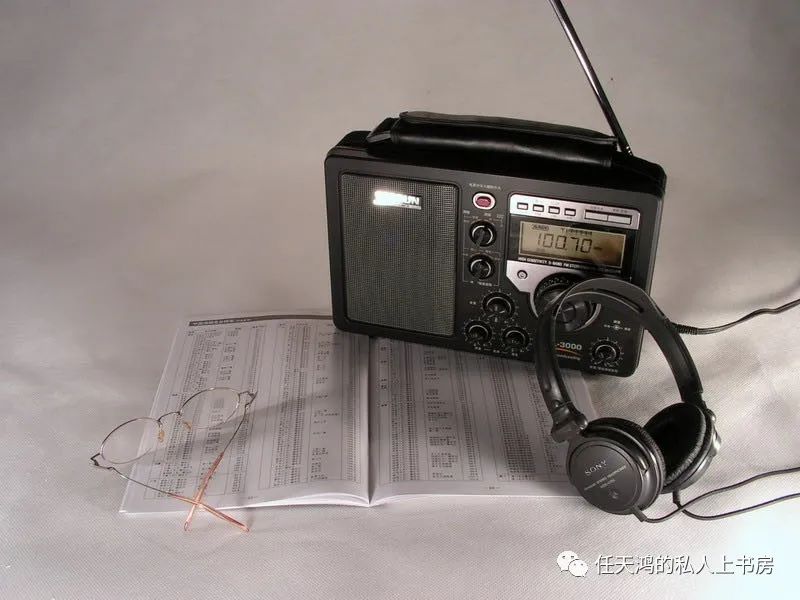

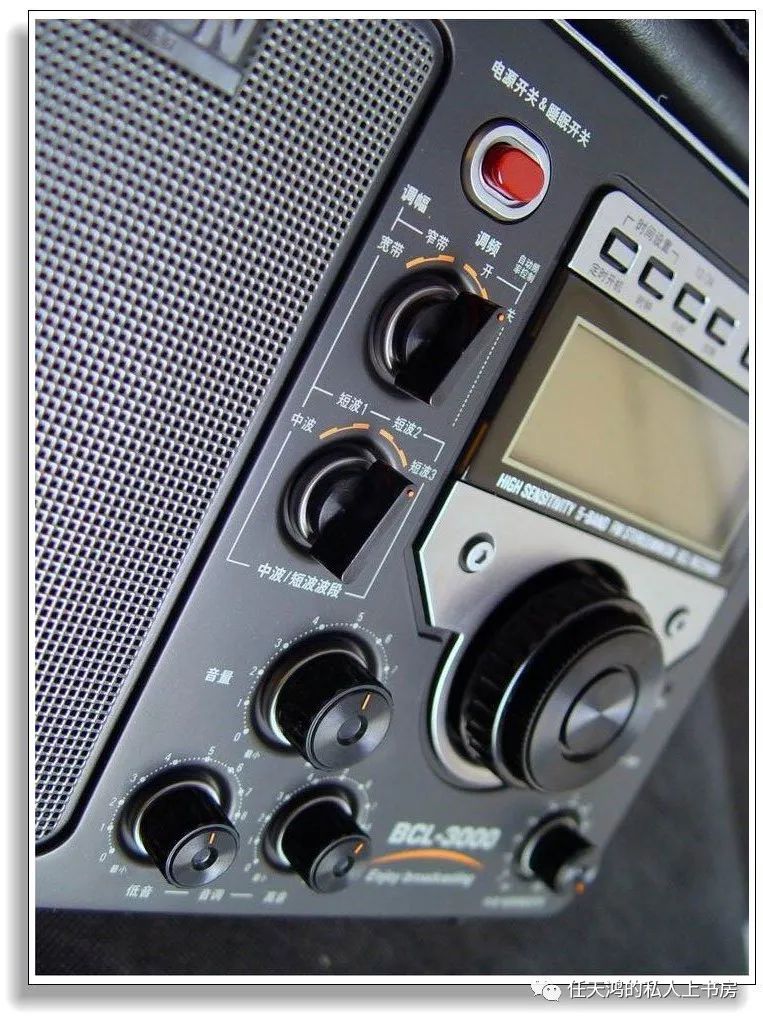

     BCL3000是德生于2005年推出的一款BCL设计概念的全波段广播收音机。2015年左右停产,共生产了10年。


     一、关于频率飘移

     BCL3000是德生在BCL2000的基础上加以改进的。其与BCL2000最大的不同在于:在调幅的本振电路中加入了AFC(自动频率跟踪控制电路)措施来抑制频率飘移,通过MCU的调谐指示信号的电压来控制变容管的容值,从而实现稳定频率的作用。

     其实,作为一款模拟调谐的收音机,无论是指针示频还是数字示频,“频飘”现象是必然存在的基本特性。而BCL3000的这个基本特性之所以被无限放大,主要原因是将短波频率显示精度设计太高(步进1KHz),倘若设计到5KHz,情况将大相径庭。


     二、关于FM电路

     BCL3000的FM电路从拉杆天线和外接天线引入后,首先进行带通滤波,从一定程度上减轻了高频干扰,而BCL2000则没有这个带通滤波器。滤波之后,信号进入TA7358AP芯片。这是一个非常常用的东芝调频高频头芯片,具有平衡混频和高增益、大动态的优点,与其搭配的电路也很典型。信号进入芯片后进行高频放大,高放后进入一个很有意思的电路单元:调频双连调谐高放电路。BCL3000采用三连20PF的可变电容分别调谐本振回路和双连调谐高放电路。这个设计在BCL2000上也有,PL550也有类似的电路。该电路的特点是提高了高频信号的纯净度和整机的灵敏度。在本振电路中,还有一个电路是由调频自动频率跟踪控制回路输入的电路。BCL3000的调频自动频率跟踪是可以进行手动控制的,当断开该电路时,避免了本地强信号对外地弱信号的侵蚀,提高了FM远程接收的效果。

     BCL3000的FM本振电路由外围元件组成的调谐本振回路、缓冲放大电路以及芯片内部的本振和缓冲电路组成,而混频则完全在芯片内部完成。混频之后,BCL3000有两个中放电路,在一中放和二中放之间,有一个中频为10.7MHZ的中频滤波,这个滤波电路在BCL2000中不存在。BCL3000的一中放是外围元件组成的放大电路,中频滤波亦然,而二中放则是在LA1260芯片中完成。LA1260也同样是常用的调频、调幅中放检波芯片,由三洋公司出品。中放之后,进行鉴频,也同样在芯片中完成。


     三、关于AM电路

     BCL3000的AM电路从拉杆天线和外接天线中分别引入信号,信号首先进入低通滤波器。鉴于低通滤波对弱信号有一定的衰减作用,BCL3000的低通滤波器是可以通断的。低通滤波的目的在于减小高频波对短波的干扰。信号滤波后进入调幅输入调谐回路,这是一个LC槽路调谐回路,这个调谐回路连同本振回路同时受到一组270PF的双连可变电容的调谐。信号在经过调谐回路之后,进入一个高频增益控制电路,该电路是一个可以手动调谐的增益电路,由场效应管为核心做前置放大,具有很高的Q值。BCL3000和BCL2000在这个电路环节中还有细微的不同,BCL3000更好地解决了增益的问题。

     信号通过增益控制之后就进入LA1260芯片进行高频放大。在放大的同时,输入本振信号。在这里有一个不可以忽视的地方,就是BCL3000的本振的调谐回路电路比BCL2000多了一个调幅频率自动跟踪控制的电路,该电路分别连接本振回路以及该机器的微处理器(MCU),实际上BCL3000是用MCU来控制频率的稳定性,这点会改善BCL3000的频飘问题,但依旧不是治本之道。在实际使用中,我的BCL3000短波频率稳定性很好,没有频率漂移的现象,但是我见过别人的BCL3000有频飘,说明这个问题还带有个体差异的现象。收听环境对频率稳定性的影响比较大,尤其是温度的变化。

     BCL3000的高放、本振、混频、自动增益和检波都是在LA1260中完成的。LA1260是一枚优秀的集成电路,包含了调频中放、调频鉴频、调幅高放、调幅混频、调幅中放、OSC、调幅检波、调谐指示和AGC电路系统。但是在混频和中放之间,还经过了一个由陶瓷滤波器为核心的455KHZ中频滤波电路,这个滤波电路由外围元器件组成,分为宽带和窄带两道电路,提供了减少干扰和增强音质的选择。


     四、关于低频电路

     BCL2000电路在检波鉴频之后,分为两路。一路是耳机和扬声器的单声道输出,去TDA2833M的功率放大器。另一路是立体声线路输出,去TA7342AP的立体声解码芯片,不再经过功率放大器。而BCL3000的低频电路则统一先进入TA7342AP的立体声解码芯片,该芯片可以控制立体声或者单声道输出。经过鉴相、解码之后,信号进入LM358的缓冲电路,这个电路BCL2000没有。通过缓冲,电路分为两路,一路直接线路输出,一路去功率放大器进行放大,由耳机和扬声器输出。


     五、关于MCU

     BCL3000与BCL2000的微处理器的功能基本上一样,软件上做了一些改进。


      六、总结

     BCL3000是典型的一次变频收音机电路,比较有看点的就是FM三连调谐高放、良好的滤波和增益控制,以及灵活的AFC控制。从电路上看,工程师对FM电路下了一定的工夫,AM电路则相对简陋一些。在实际使用中,BCL3000的中波表现最为出色,好于PL550和DE1103,应该是主要得益于那根长达23厘米的磁棒天线。FM性能和SW的接收效果略微地比PL550和DE1103逊色,在SW镜像抑制上有些手软。该机器的电路成本比起PL550和DE1103要低,而音质和音频输出效果则要优于前两者。



                        2005年11月12日于福州
