艾默生 CF255电子管收音机

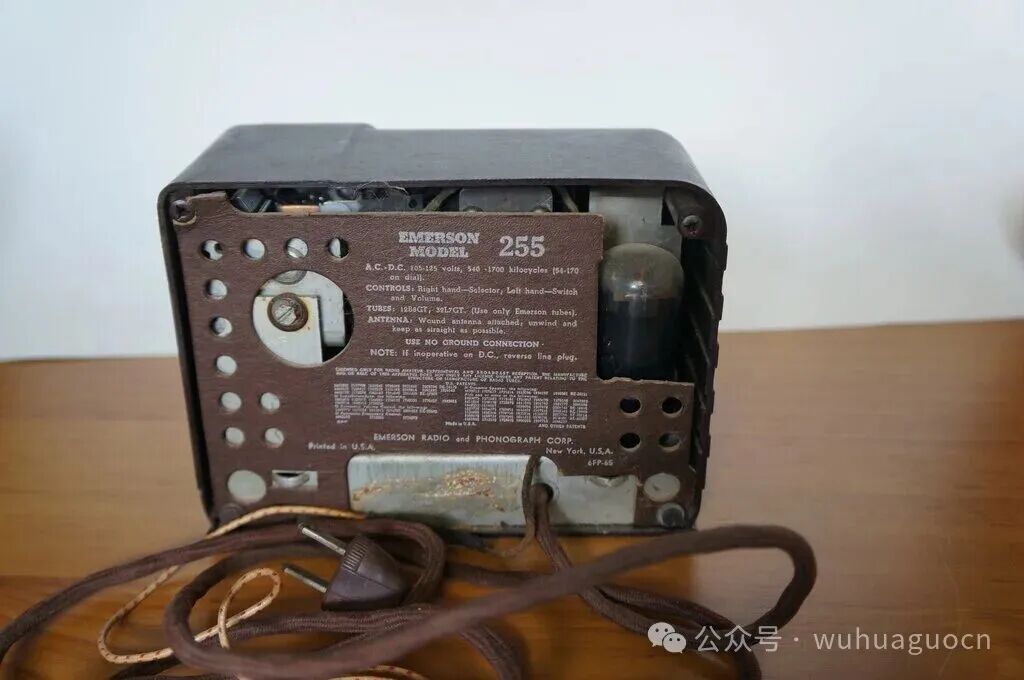

艾默生CF255于1939年问世，号称是当时最小巧实用的收音机。它属于价格低廉的“袖珍型”收音机，由于其设计非常独特，在美国很受欢迎。尺寸约为深85毫米 x 宽160毫米 x 高120毫米。

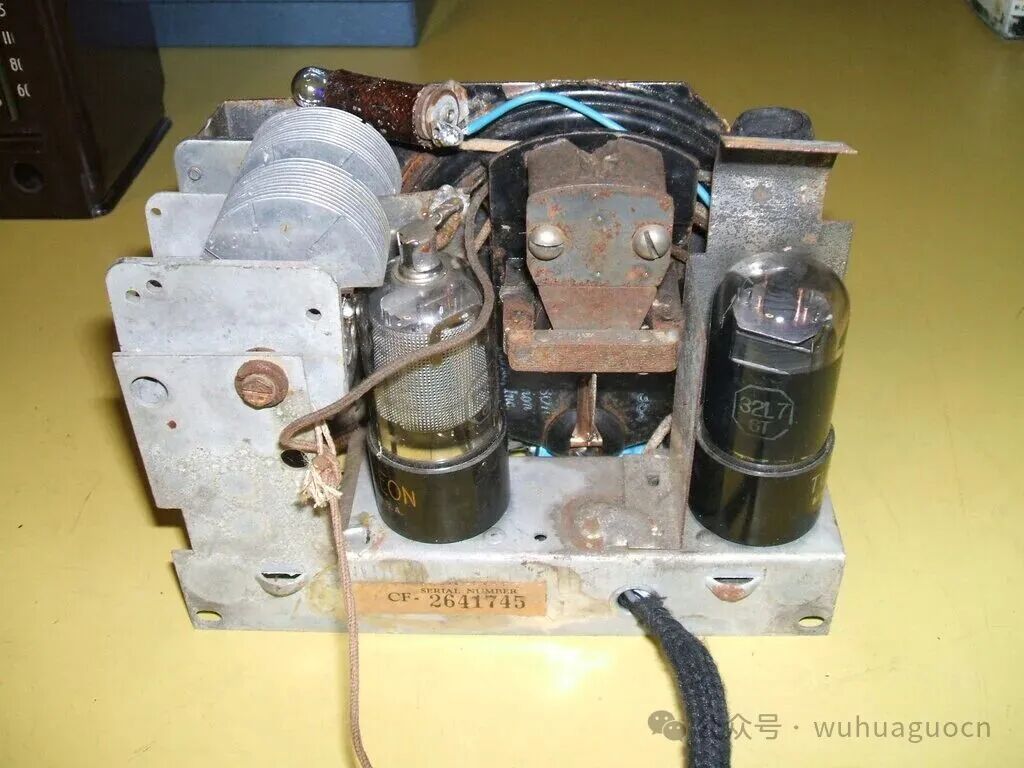

对于一台无需再生控制的收音机来说，艾默生公司声称它是最小的实用收音机，这或许不无道理。这台收音机基于两个电子管：12B8 和 32L7，这两个电子管也是在 1939 年推出的。12B8用作时间分辨射频 (TRF) 级，具有固定再生功能和栅极漏电检测器。检测到的信号输入到 32L7 五极管，驱动这台收音机最不寻常的部件——锥形扬声器。它没有采用通常的输出变压器驱动传统扬声器，而是采用了高阻抗锥形扬声器，仿佛回到了 20 世纪 20 年代。这是一个巧妙的成本节约和空间利用方案。收音机的电源来自用于电子管灯丝的电源线电阻，以及 32L7 的二极管部分提供的 B+ 电源。它使用传统的滑尺式调谐旋钮，并装在一个小型胶木外壳中。

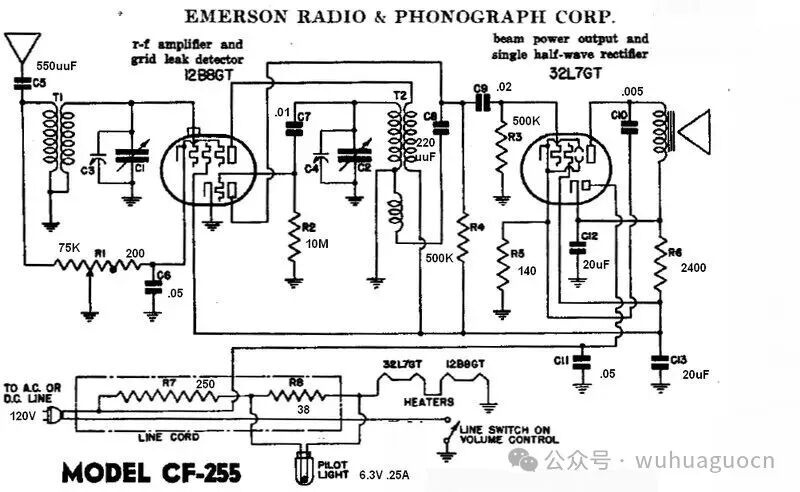

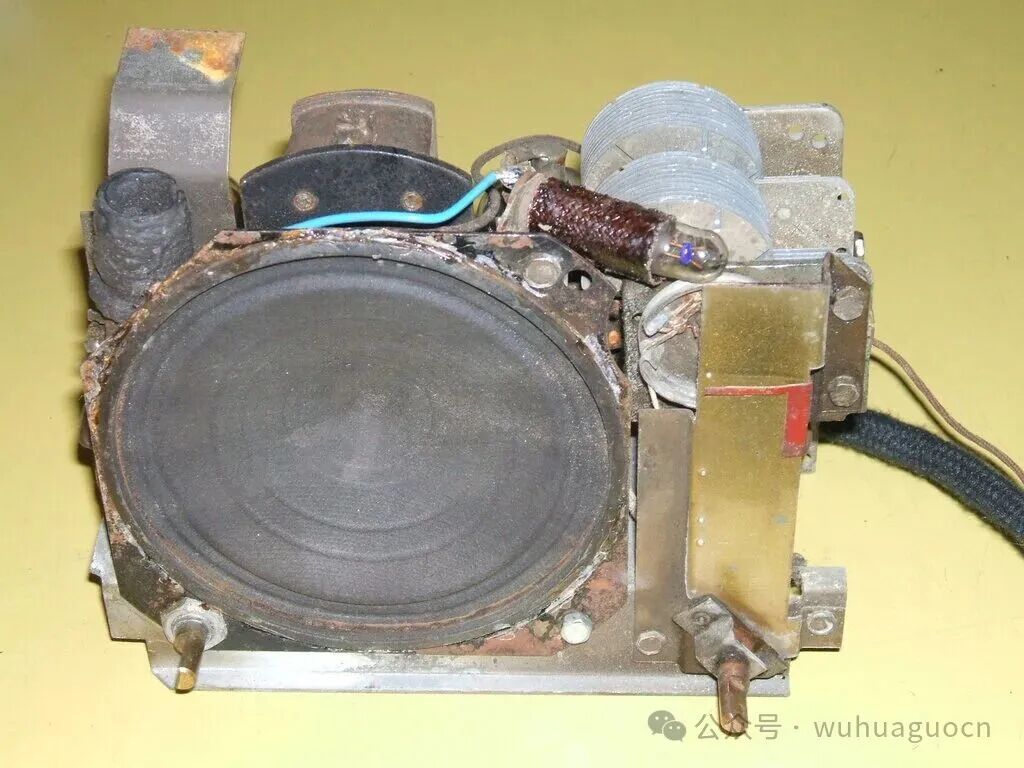

天线信号输入到一个传统的空芯调谐电路，然后进入12B8五极管部分。其阳极负载是另一个调谐电路。当然，两个调谐电容器是并联的。射频放大器的增益通过75K电位器调节偏置来控制。该电位器的特殊之处在于其最小阻值为200欧姆，这为12B8提供了最小偏置。这样做省去了单独的电阻，在这种小型设备中，单独的电阻会占用宝贵的空间。与TRF级中的阴极偏置音量控制类似，该电位器的连接方式使得当偏置达到最大值时，天线被分流到地。如果设备需要输入非常强的信号，则必须这样做。将12B8工作在截止状态并不总是足以将音量降至最小。天线由几米长的导线组成，永久连接到设备上。它由一个550pF的电容器隔离。信号从第二个调谐电路的次级输出端进入基于12B8三极管的栅极漏检波器。栅极漏电阻的选择很有意思，因为通常情况下，电阻会小于2MΩ，电容也会达到500pF左右。而这里，栅极漏电阻使用的是10MΩ，电容则为0.01μF。我推测这样做是为了获得最佳灵敏度，但代价是由于时间常数过长而导致的保真度损失。我原本以为使用10MΩ的电阻可以产生接触偏置，从而使三极管更像一个音频放大器而不是检波器。然而，我们必须假设艾默生公司最了解情况，并且有充分的理由选择这种不寻常的元件。除此之外，该级电路是常规的。检波后的音频信号在500KΩ的阳极负载上产生。检波器通过一个 0.02uF 的电容器和一个 500K 的栅极电阻为 32L7 五极管供电。32L7 五极管的阴极偏置由一个 140Ω 的电阻提供。不旁路这个电阻会损失一些增益。毫无疑问，这样做是为了节省电解电容器的空间和成本。然而，不旁路它确实提供了一定程度的负反馈，虽然我确信这不是设计者的本意，但这只会改善音质。扬声器是高阻抗锥形扬声器，类似于 20 世纪 20 年代末使用的那种。这省去了扬声器变压器的成本和空间。磁铁也比当时永磁动圈扬声器所需的磁铁要小。当然，电动扬声器会违背“尽可能小巧和便宜”的设计理念。
