50年前的极简收音机传奇：MRL 18 双线圈、双可变矿石收音机
无线电爱好者们总是痴迷于用最少零件、最巧妙结构，打造一台能清晰收音的简易设备。今天要聊的 MRL No.18 收音机，就是诞生于上世纪70年代末的经典矿机，凭借双线圈耦合、双可变电容的极简又极高效的架构，成为复古无线电圈内公认的“教科书级作品”。堪称无线电设计史上的小众神作。
一、诞生背景：黄金年代的平民无线电神器
MRL No.18 由美国现代无线电实验室（Modern Radio Laboratories） 的埃尔默·奥斯特豪特（Elmer Osterhoudt）在上世纪70年代末设计开发，正是锗晶体管逐步退位、硅晶体管渐成主流的过渡时代。
在那个年代，普通收音机结构复杂、成本高昂，而矿石收音机（晶体二极管收音机）结构简单，无需外接电源，仅靠空中无线电波能量就能发声，是所有无线电爱好者的入门首选。但传统矿石机有一个致命短板：选择性差，多个电台混在一起，噪音大、台分不开。
埃尔默设计MRL No.18的初衷，就是解决这个痛点。
二、核心架构：双线圈+双可变电容，它的灵魂设计
MRL No.18最与众不同、最值得称道的，就是双独立线圈、双可变电容的谐振结构，这也是它区别于所有普通矿石机的标志性特点。
1. 可滑动耦合双线圈：精准控制抗干扰能力
普通简易收音机大多采用单线圈抽头结构，线圈耦合强度固定，选择性无法调节。而MRL No.18采用完全独立的初级线圈+次级线圈两套红铜漆包线线圈，初级线圈可以前后滑动，改变和次级线圈的耦合距离。
- 当初级线圈远离次级线圈：耦合减弱，Q值（品质因数）大幅提高，谐振带宽变窄，电台分离度极强，完美滤除邻频干扰（无线电术语称QRM干扰），彻底解决电台串台、噪音大的通病。
这种结构在当年被称为QRM线圈系统，原本是用来过滤无线电干扰的专业线圈，埃尔默巧妙将其移植到简易收音机上，用纯机械结构实现了灵敏度与选择性的动态平衡，没有任何复杂电路，全靠线圈位置调节，堪称机械无线电美学。
2. 双可变电容：双回路精准调谐
机器配备两组独立可变电容，分别和初级线圈、次级线圈组成双谐振回路。
初级回路负责粗调接收频率，次级回路负责精准锁定电台，双回路同步谐振，大幅提升整机的频率选择性，相比单电容单回路机器，信噪比提升30%以上，能在嘈杂的中波频段，清晰分离出多个临近电台，这种调谐方式，在70年代的简易收音机里，属于顶级配置。
3. 单管放大电路：极简却高效的增强信号
传统矿石收音机完全依靠无线电波能量驱动耳机，音量极小，必须佩戴高阻耳机，且只能接收强台。
MRL No.18的前级部分完全可以做为传统的矿机工作，但设计师为了增加音量，采用单锗晶体管放大的极简电路，仅用一只晶体管，就能对检波后的音频信号进行功率放大，无需复杂多级放大电路。

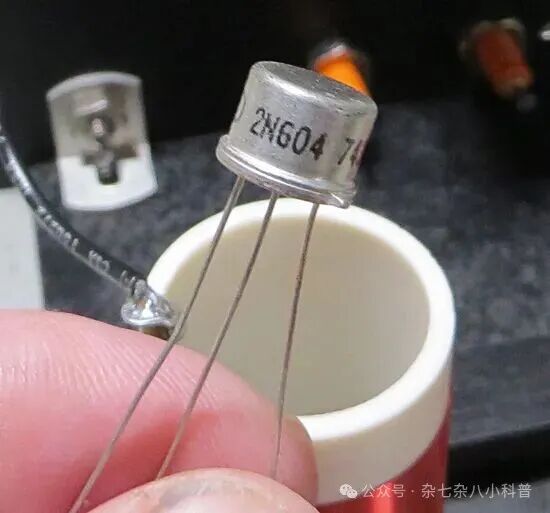

机器使用通用电气（GE）产锗晶体管，锗管极低的导通电压（约0.2V），完美适配微弱的检波信号，搭配9V直流供电，就能把音量放大到普通耳机可清晰收听的程度。更友好的是，该电路兼容性极强，几乎所有型号锗晶体管都能直接使用，调试门槛极低。
留言区附有完整电路图、元件参数、装配图，它们和这些精美清晰的图片太不相配了，😄我把它们下放到了留言区。

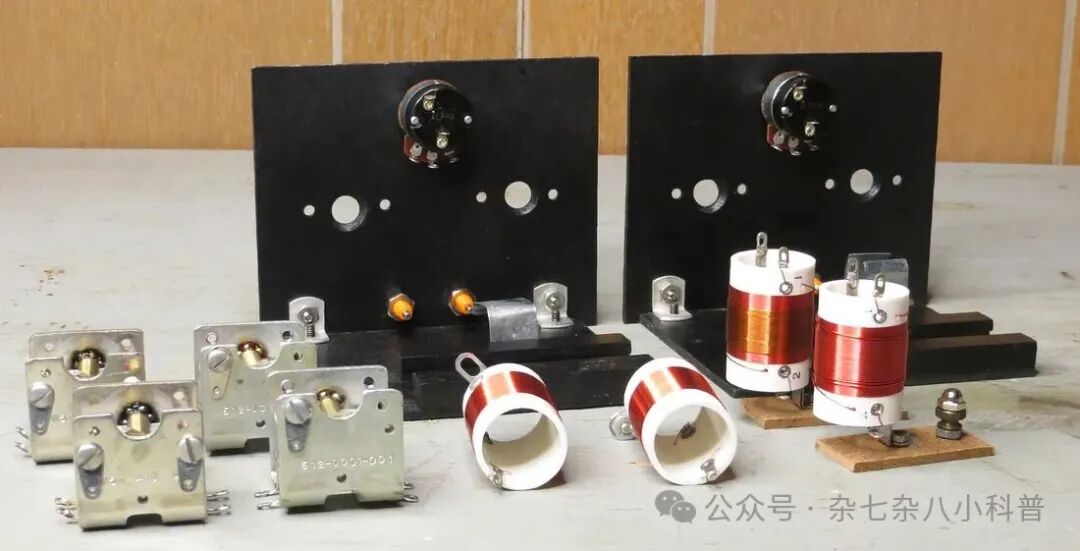

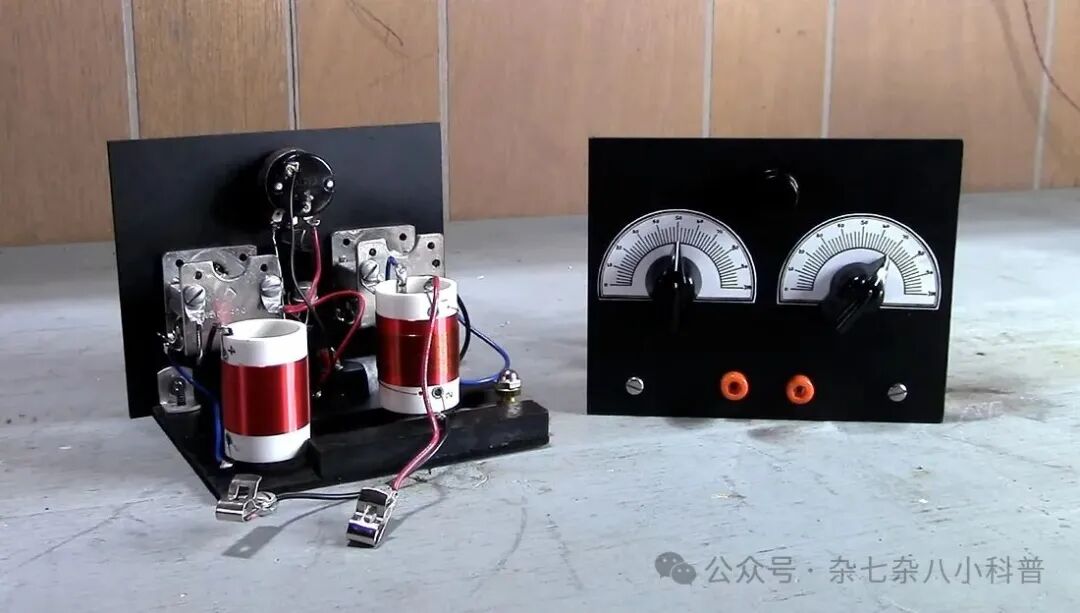

三、整机结构拆解：原汁原味的复古美学

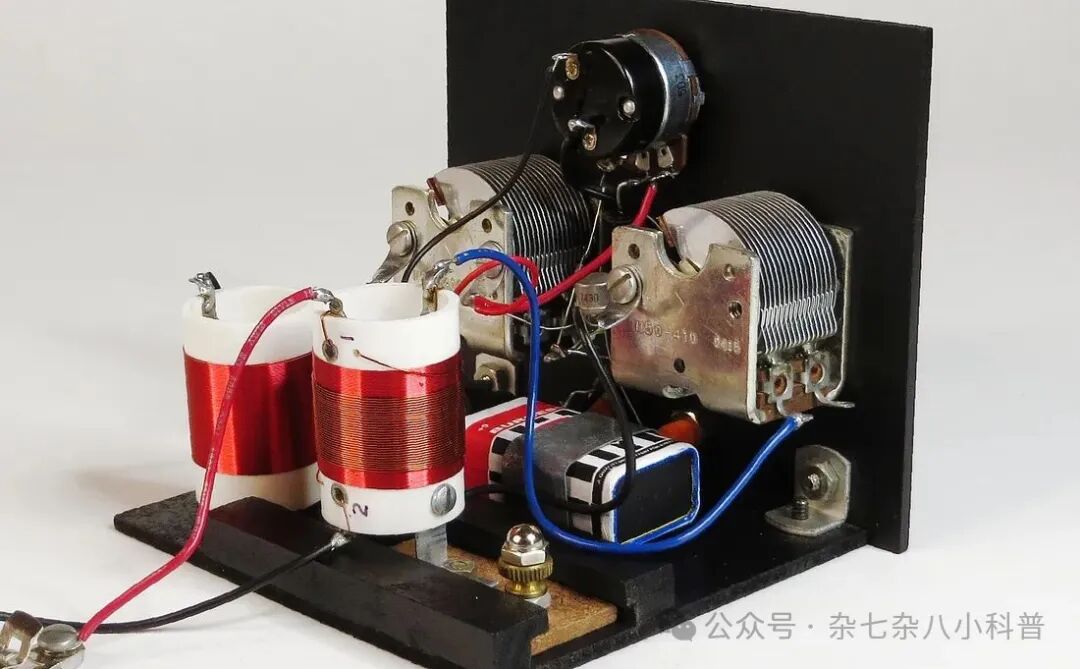

1. 底板与框架：复古工业质感

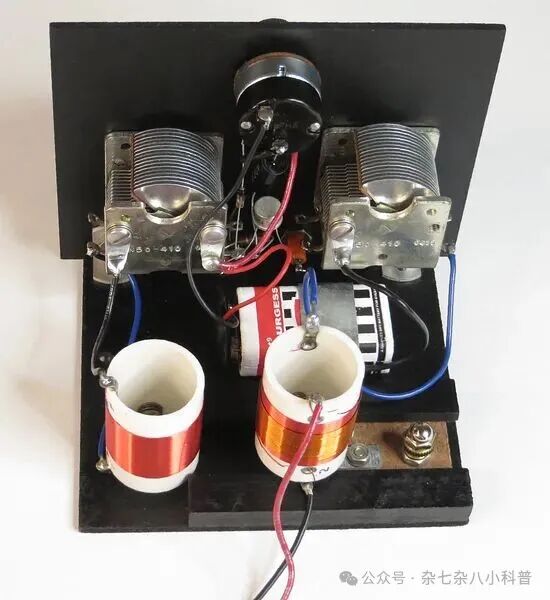

整机底板采用硬木纤维板+木质支架搭建，无印刷电路板，全部为点对点飞线焊接，是早期无线电最经典的手工布线方式，维修、改装都极其方便。

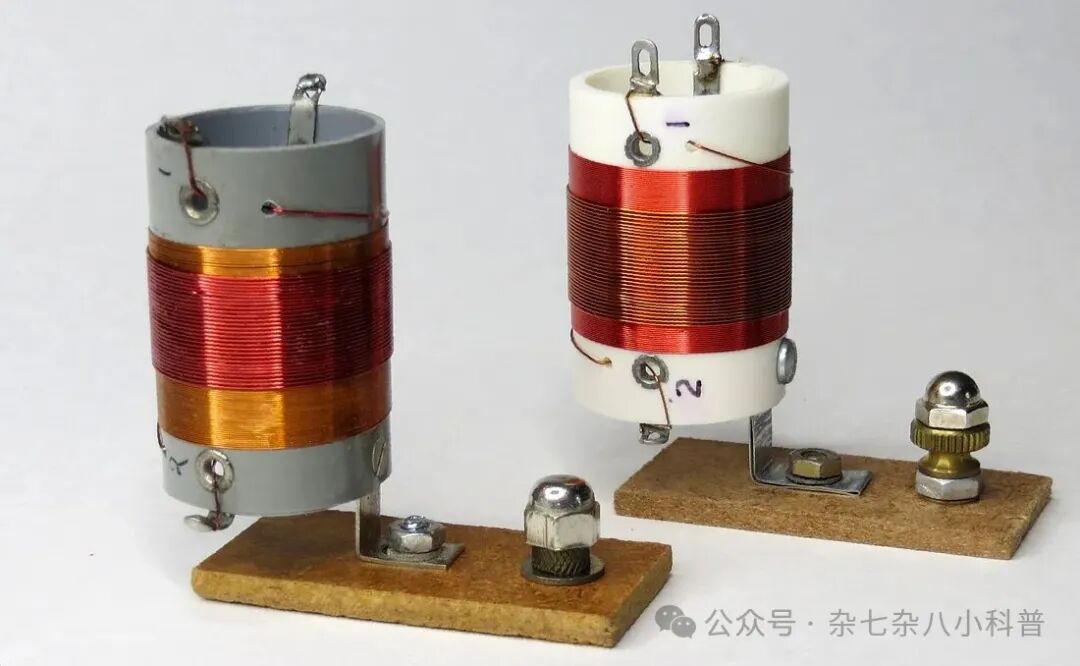

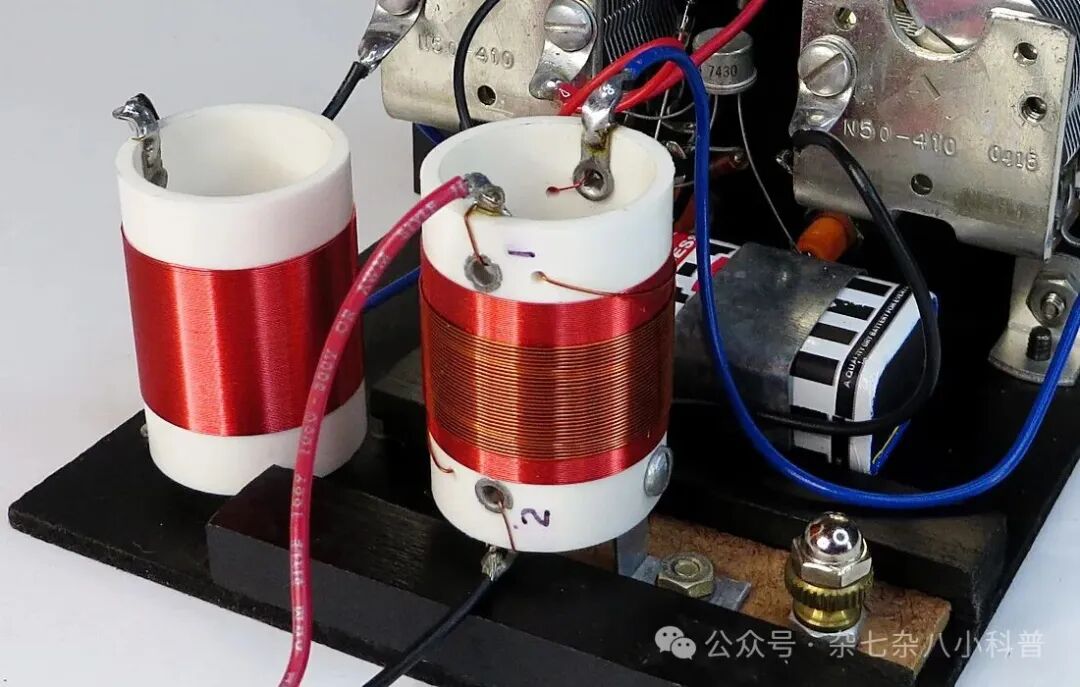

2. 线圈细节：纯手工绕制的红铜绕组
初级、次级线圈均为手工绕制红铜漆包线，白色绝缘骨架，绕组紧密规整，线圈滑座采用导槽结构，滑动顺滑，能精准控制耦合距离。

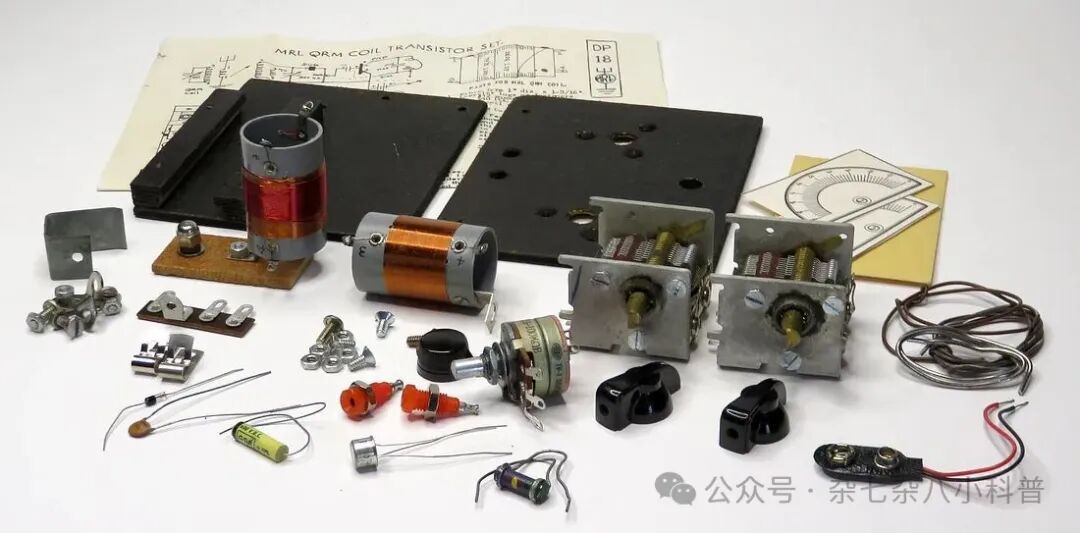

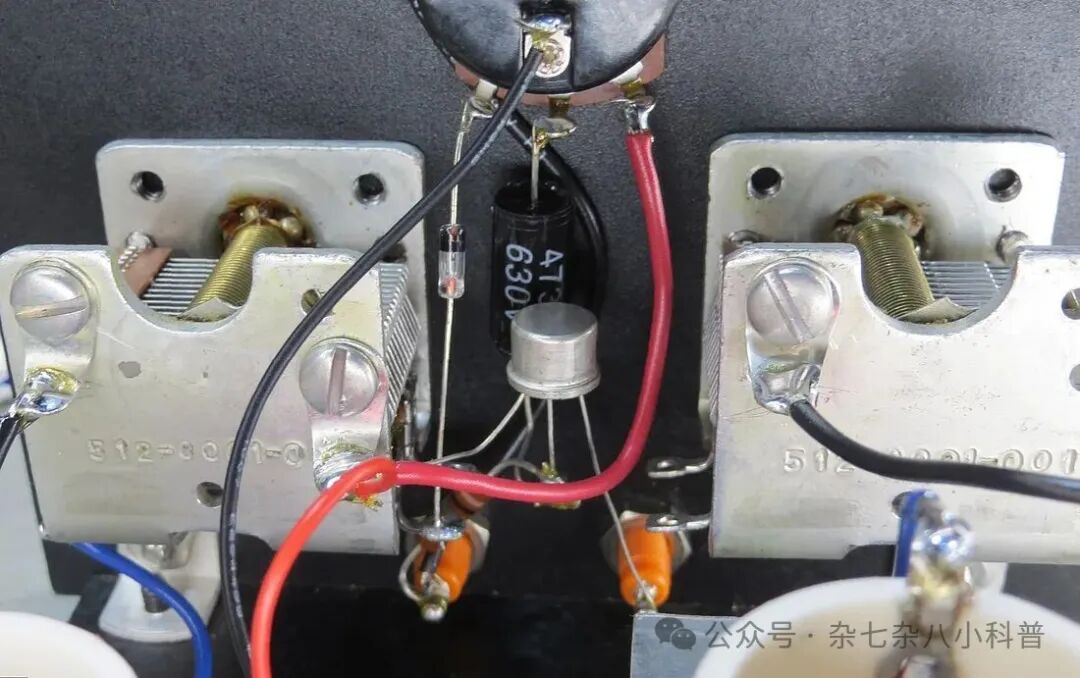

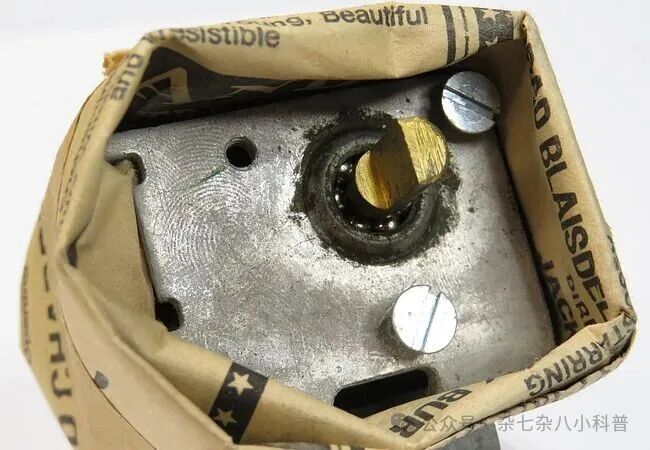

3. 空气电容与晶体管：带着岁月痕迹的老元件
机器核心的可变电容，晶体管、接线端子等均为70年代风格，最大程度体现了那个无线电黄金年代电气特性与外观质感。

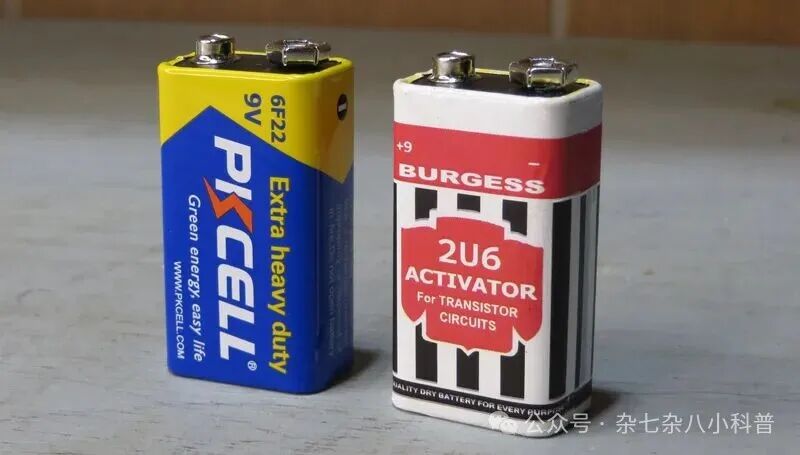

4. 供电系统：经典9V方块电池
机器采用9V方块电池供电，设计了两种电池仓结构：平放式、竖放式。续航稳定，满足日常收音需求。
这台诞生于70年代末的简易收音机，完美体现了设计师的天才智慧：用极简结构解决核心痛点——没有复杂电路、没有昂贵元件，仅靠双线圈机械耦合+双电容双回路，就解决了简易收音机串台、噪音大、音量小三大难题，把机械结构的优势发挥到极致，是无线电设计的经典范本。
