凯隆KK-9906S校园广播FM立体声十波段收音机分解

当时买这台机是冲着它有立体声和48块的价钱买的，性价比颇高。

机器的手感不错，插进耳机后自动转换到立体声接收状态，随机配有耳机和外接天线，天线估计有3米长。

技术指标：

频率范围
   调频          82-108            Mhz
   调频1        70-82              MHz
   中波          526.5-1606.5  Khz
   短波          7.10-21.85      MHz
2. 短波米波段
    SW1  7.10-7.30    MHz
    SW2  9.50-9.90    MHz
    SW3  11.65-12.05MHz
    SW4  13.60-13.80 MHz
    SW5  15.10-15.60 MHz
    SW6  17.50-17.90 MHz
    SW7  21.45-21.85 MHz
3.噪限灵敏度
   调频               优于              18dB
   调频1             优于              18dB
   中波               优于              70dB
   短波               优于              40dB
4.单信号选择性能   优于           20dB
5.电源                                    直流3伏
   内装电池                       2节5号电池
   外接电源                        3伏300mA
6.最大消耗电流               小于150mA
7.机内扬声器       Φ57mm 12Ω0.5W
8.外接耳机                   Φ3.5mm 32Ω
9.尺寸                       118 x 72 x 25mm
10.重量                     150g (不含电池)

有２４小时内自动开机，并在开机后１小时内可以自动关机功能，夜间延时照明指示！

包装正面：

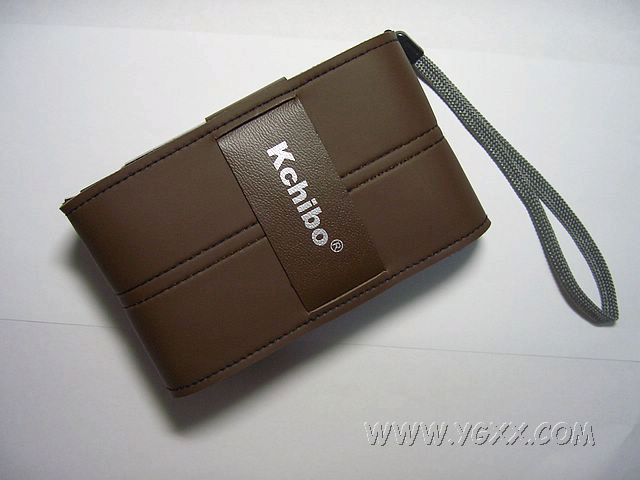

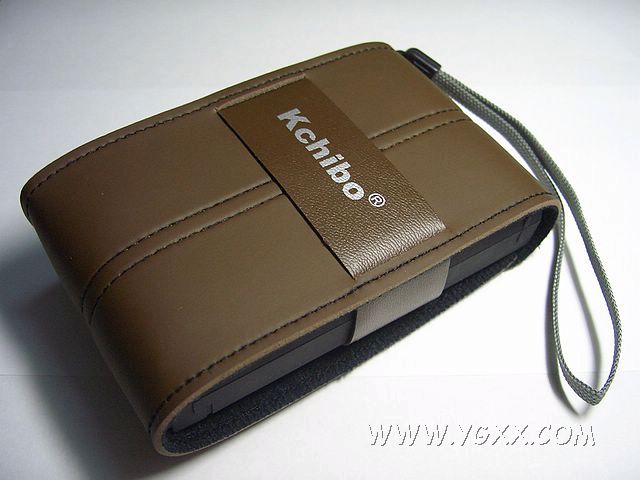

收音机（含皮套）正面：

收音机（含皮套）正侧面：

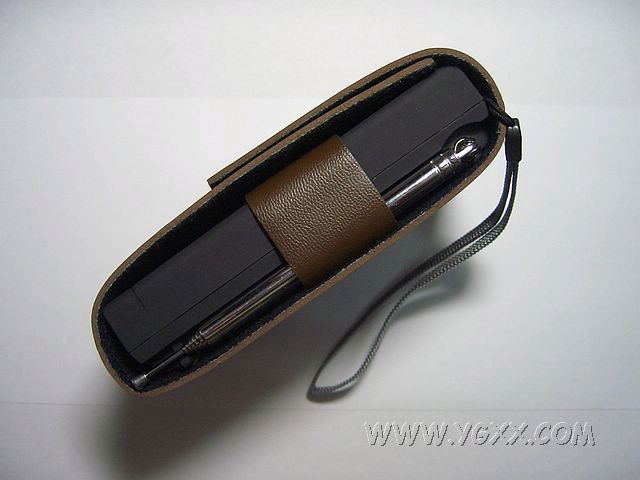

收音机（含皮套）顶部：

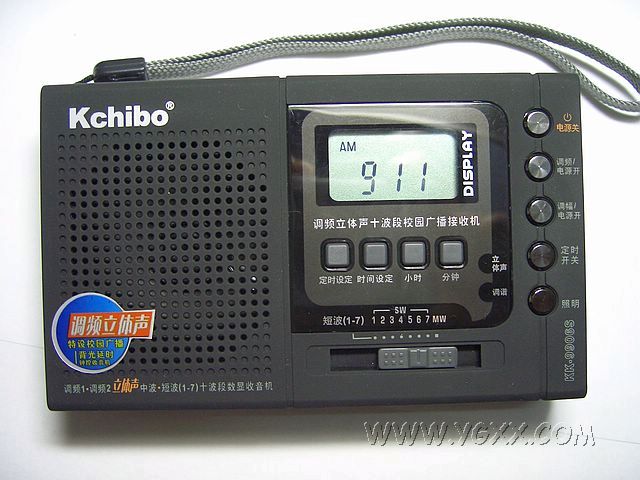

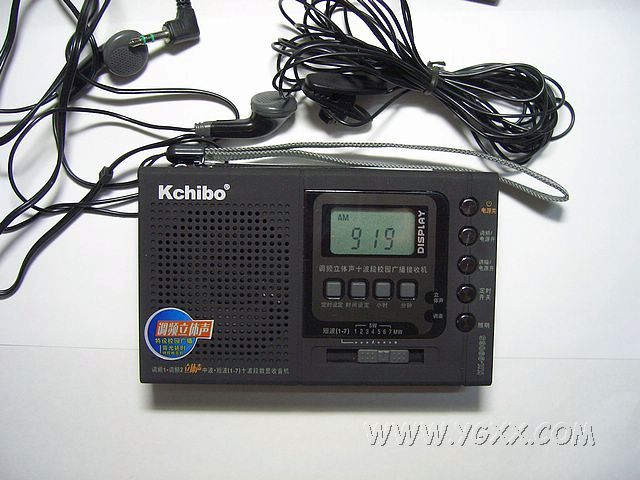

收音机正面：

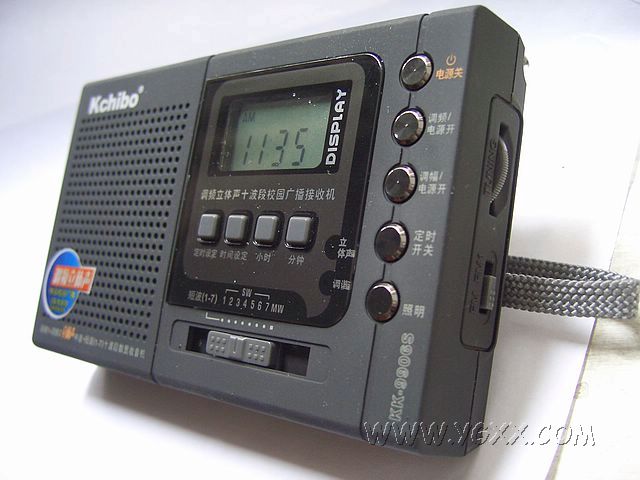

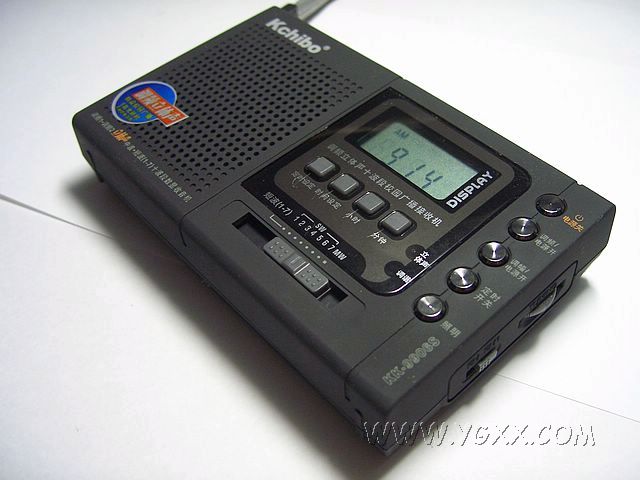

换个角度：


再换一个角度：

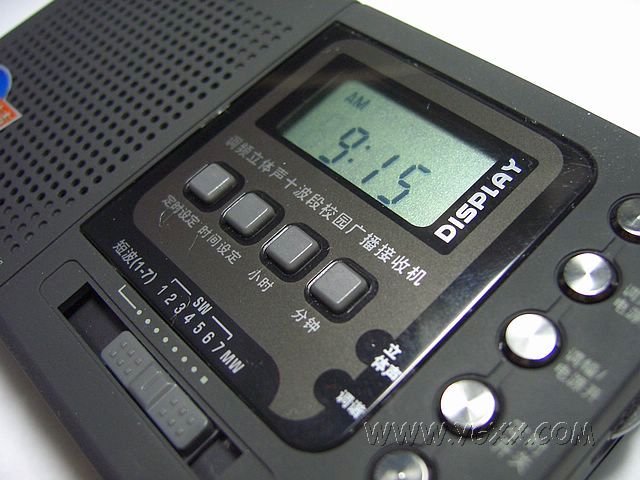

局部特写：

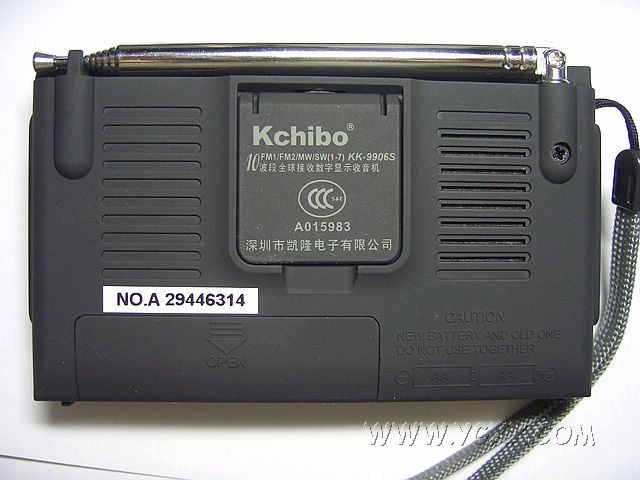

收音机背面：

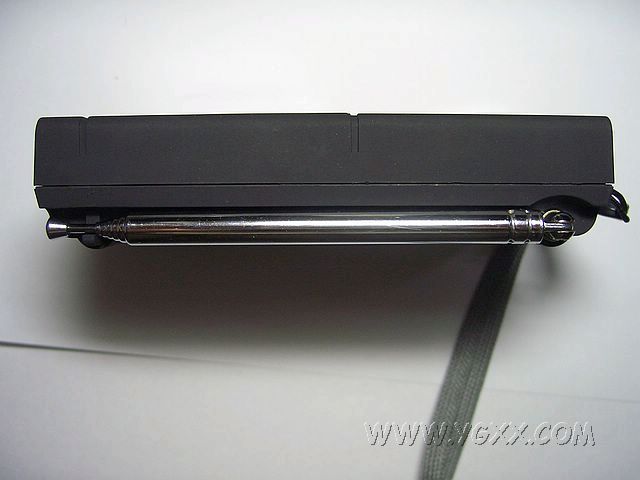

收音机顶部：

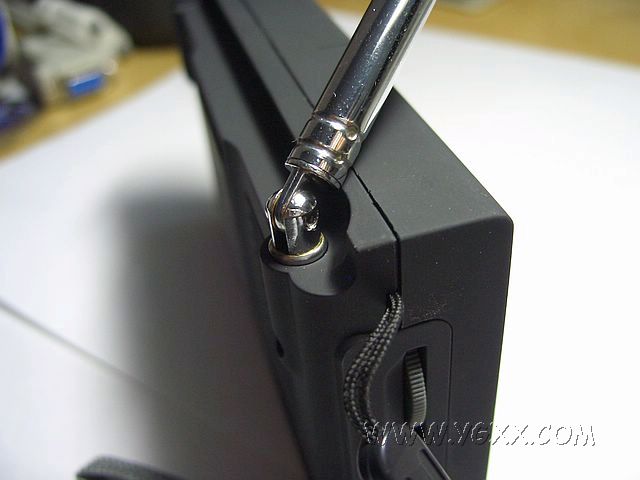

天线：

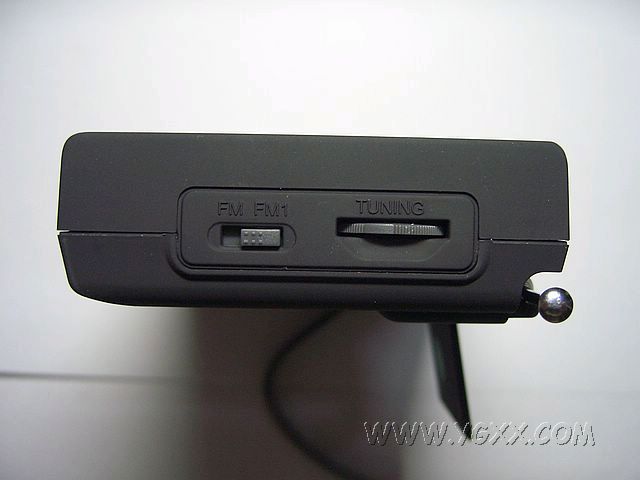

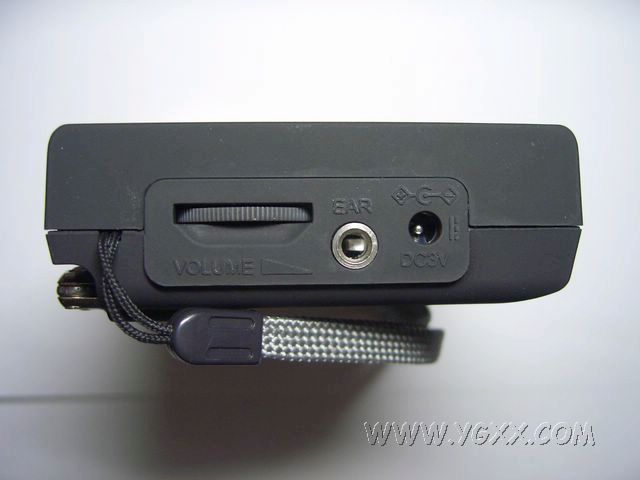

收音机侧面一：


收音机侧面二：


连耳机连天线的大合照：

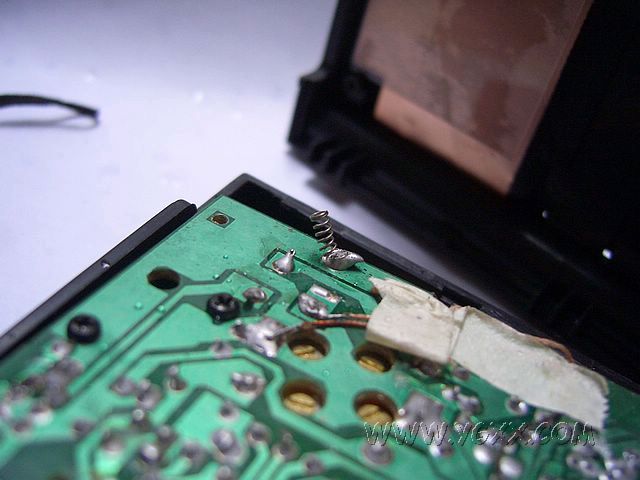

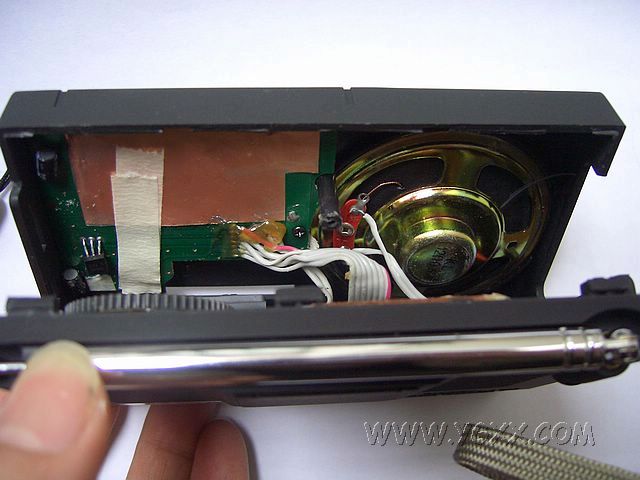

拆开少少了：

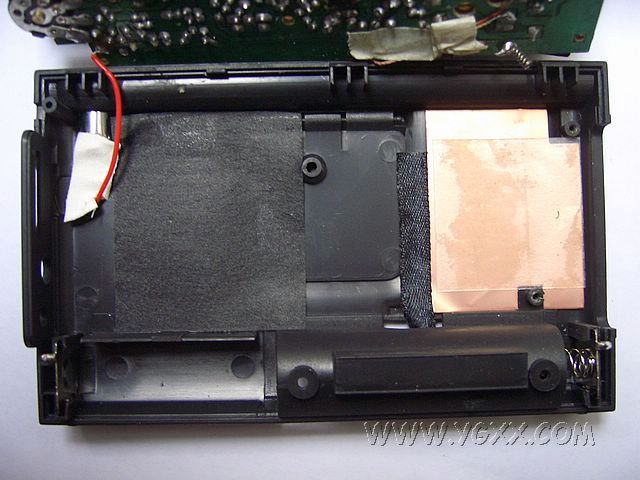

后壳：

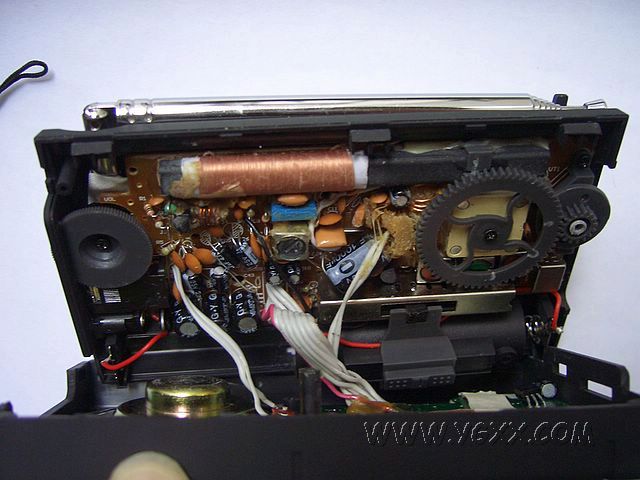

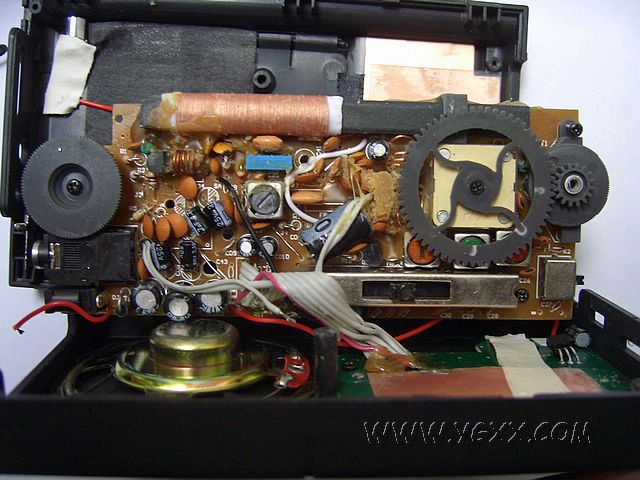

线路板正面：

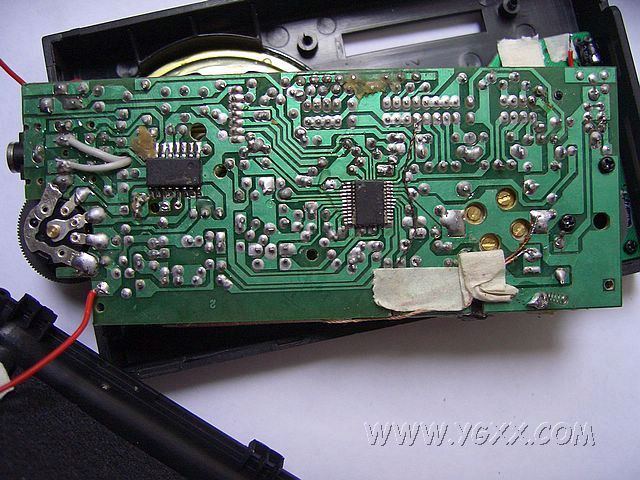

线路板背面：

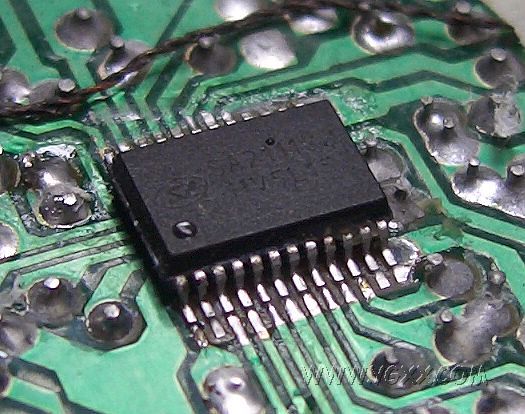

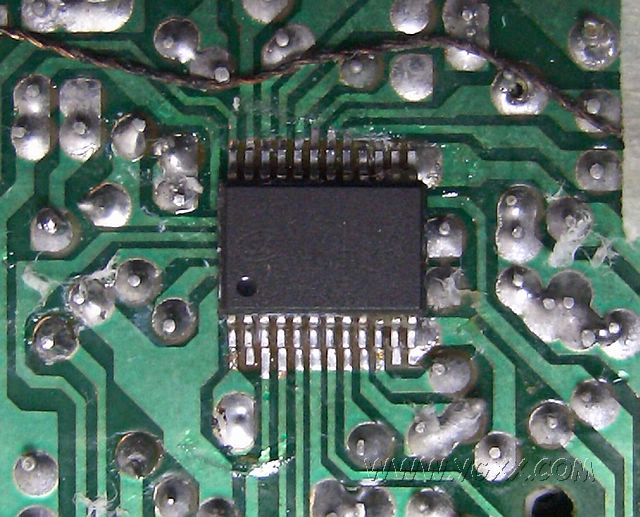

收音机的灵魂：


看不清型号换个角度看看：

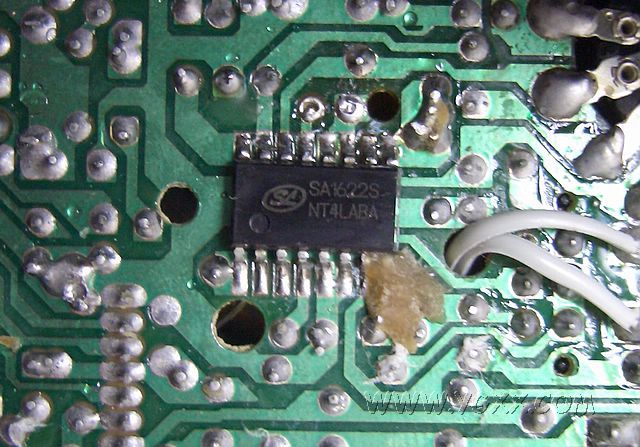

功放IC：
