几部日本收音机的特点——“华而不实”
几部日本收音机的特点

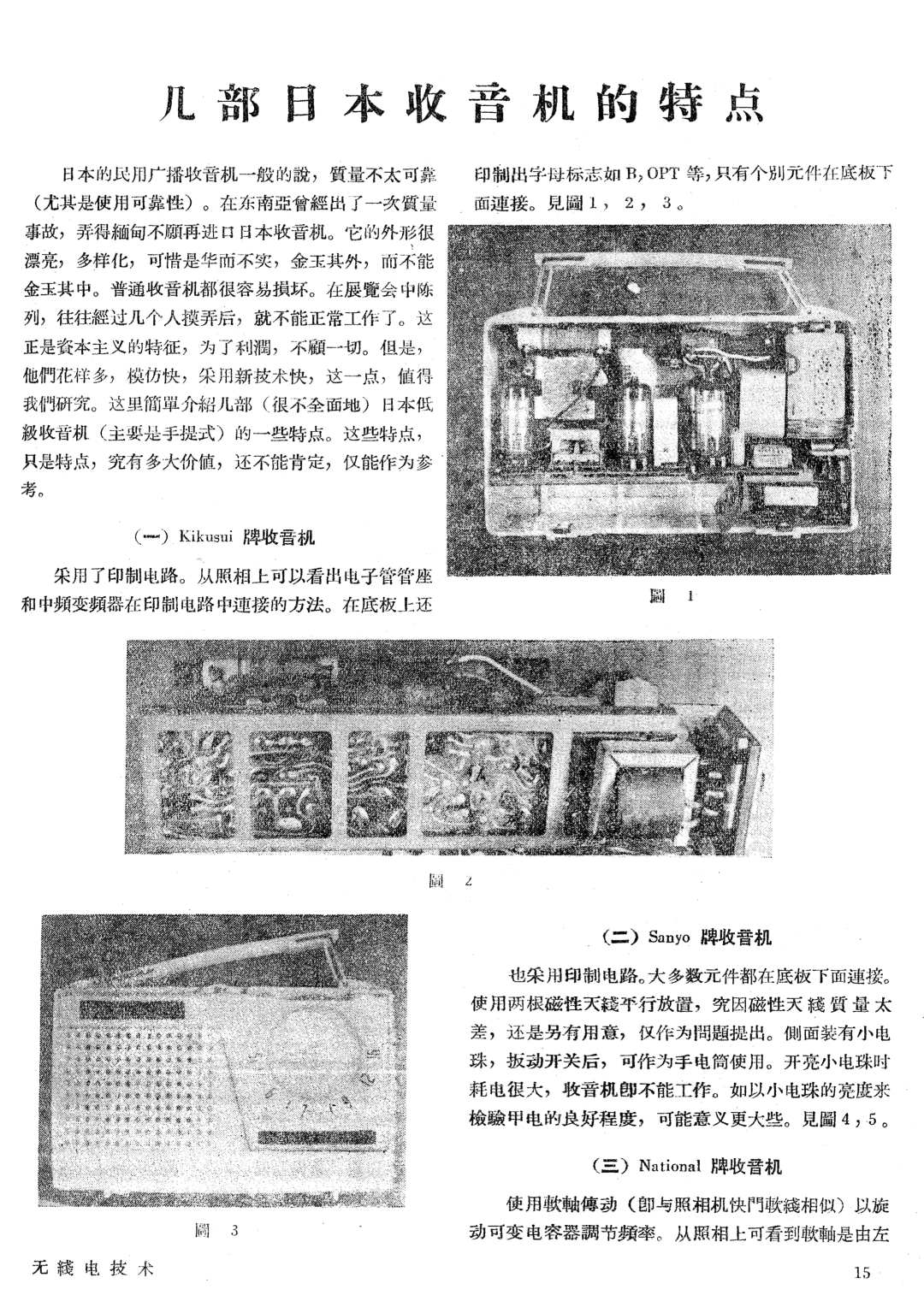

日本的民用广播收音机一般的说，质量不太可靠（尤其是使用可靠性）。在东南亚曾经出了一次质量事故，弄得缅甸不愿再进口日本收音机。它的外形很漂亮，多样化，可惜是华而不实，金玉其外，而不能金玉其中。普通收音机都很容易损坏。在展览会中陈列，往往经过几个人摸弄后，就不能正常工作了。这正是资本主义的特征，为了利润，不顾一切。但是，他们花样多，模仿快，采用新技术快，这一点，值得我们研究。这里简单介绍几部（很不全面地）日本低级收音机（主要是手提式）的一些特点。这些特点，只是特点，究有多大价值，还不能肯定，仅能作为参考。
（一）Kikusui 牌收音机
采用了印制电路。从照相上可以看出电子管管座和中频变频器在印制电路中连接的方法。在底板上还印制出字母标志如 B，OPT 等，只有个别元件在底板下面连接。见图 1，2，3。
（二）Sanyo 牌收音机
也采用印制电路。大多数元件都在底板下面连接。使用两根磁性天线平行放置，究因磁性天线质量太差，还是另有用意，仅作为问题提出。侧面装有小电珠，扳动开关后，可作为手电筒使用。开亮小电珠时耗电很大，收音机即不能工作。如以小电珠的亮度来检验甲电的良好程度，可能意义更大些。见图 4，5。
（三）National 牌收音机
使用软轴传动（即与照相机快门软线相似）以旋动可变电容器调节频率。从照相上可看到软轴是由左上角引出，经过四个电子管顶部，和磁性天线平行地达到可变电容器的上端。软轴中的金属芯线就绕在转盘上。这收音机比普通手提式机多一级调谐式高放，而使用三连可变电容器。简单的云母半调整式微调电容器是附在可变电容器上的。（见图 6，7）
（四）Crown 牌一个晶体三极管的收音机
这收音机体积很小，电源为两个小号干电，只能用耳机收听。采用鞭状天线。半导体三极管靠在机合边上，顶着干电池隔板（在近小手指的地方），涂了黑漆，三根引线相当长。其特点是半导体的连接采用插座而不是焊接。在照片上插座是在靠近无名指的地方。晶体管使用插座是个新意见，还没有普遍化。日本设计师显然是迫不及待地采用了，而不顾原来晶体管的引出端太长太软（参看短讯中民主德国的晶体管和插座）。幸好顶着电池隔板，否则稍一摇动，难免有脱落之虞。如果剪短引线，那么按现在的结构，电池隔板必须做成活动的，否则无法插入和拔下晶体管。频率调谐是采用移动磁性芯子调电感的方法。见图 8 左边部分和图 9。

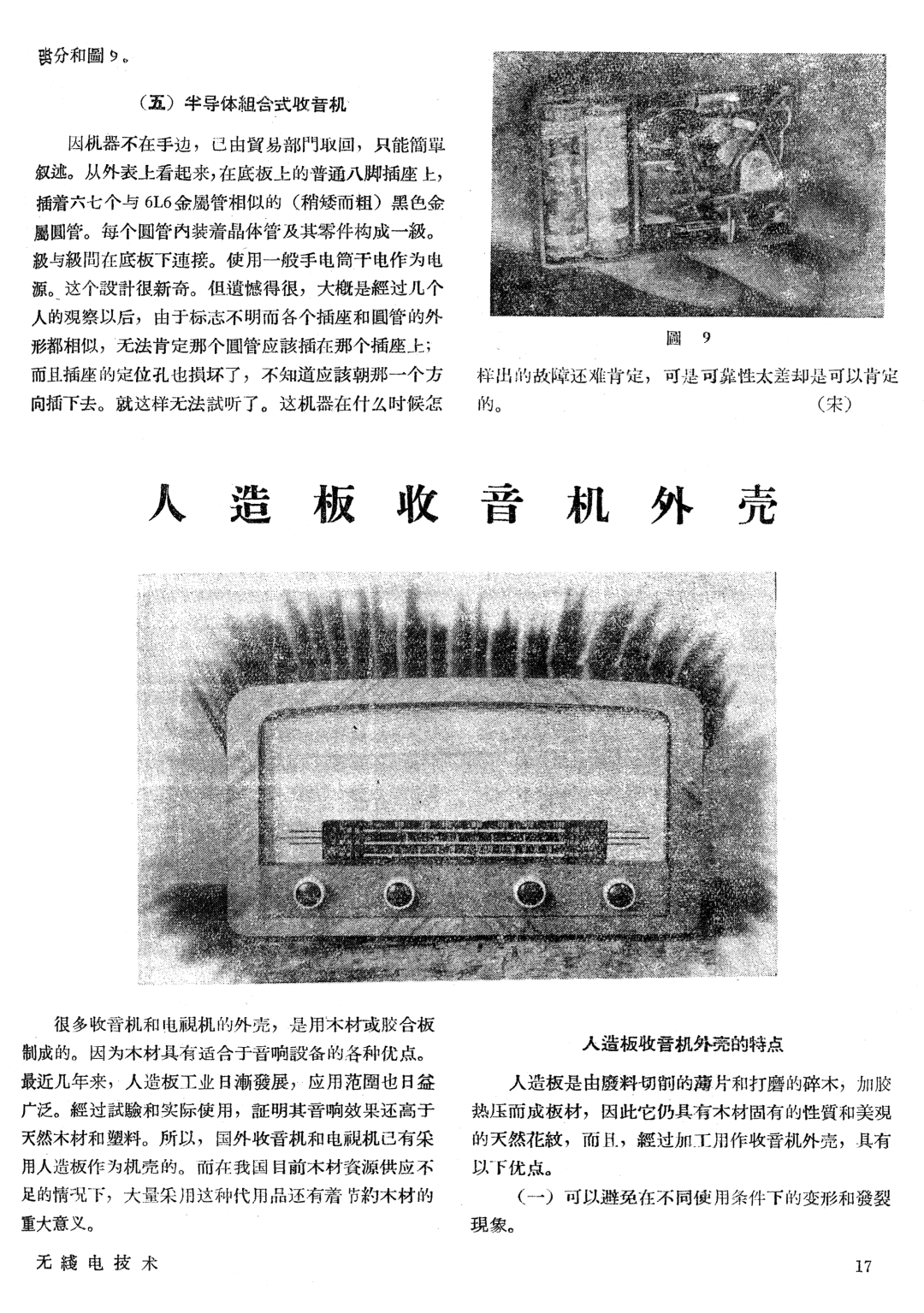

（五）半导体组合式收音机
因机器不在手边，已由贸易部门取回，只能简单叙述。从外表上看起来，在底板上的普通八脚插座上，插着六七个与 6L6 金属管相似的（稍矮而粗）黑色金属圆管。每个圆管内装着晶体管及其零件构成一级。级与级间在底板下连接。使用一般手电筒干电作为电源。这个设计很新奇。但遗憾得很，大概是经过几个人的观察以后，由于标志不明而各个插座和圆管的外形都相似，无法肯定那个圆管应该插在那个插座上；而且插座的定位孔也损坏了，不知道应该朝那一个方向插下去。就这样无法试听了。这机器在什么时候怎样出的故障还难肯定，可是可靠性太差却是可以肯定的。
（宋）
文中提到的部分日本收音机的图片和资料：

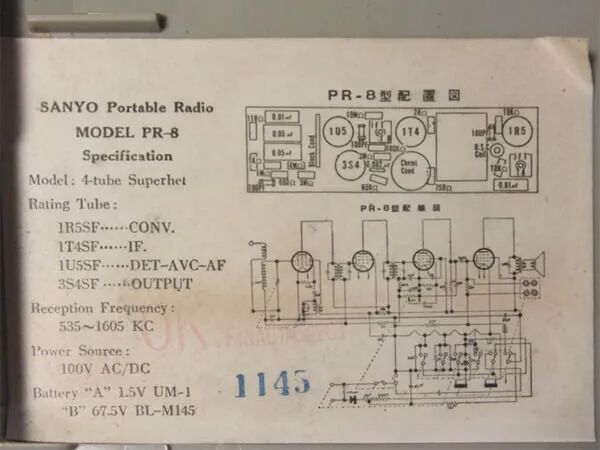

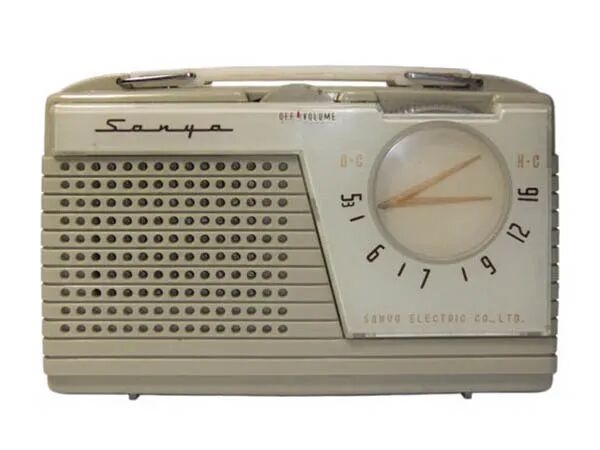

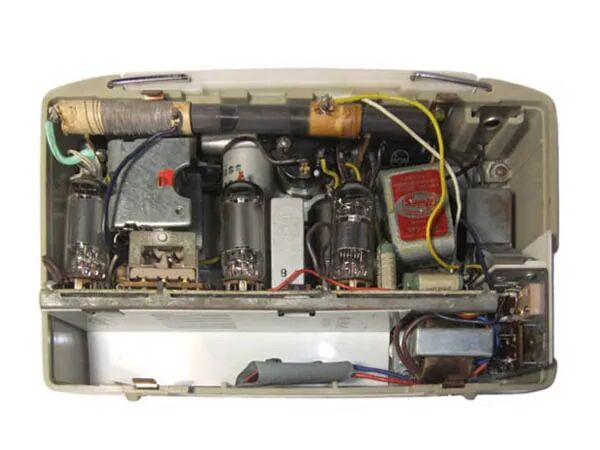

第一台“Kikusui 牌收音机”，笔者没有查到菊水出品过此种类型的收音机，从照片看，该机酷似Sanyo的PR-8型，1956年产品：

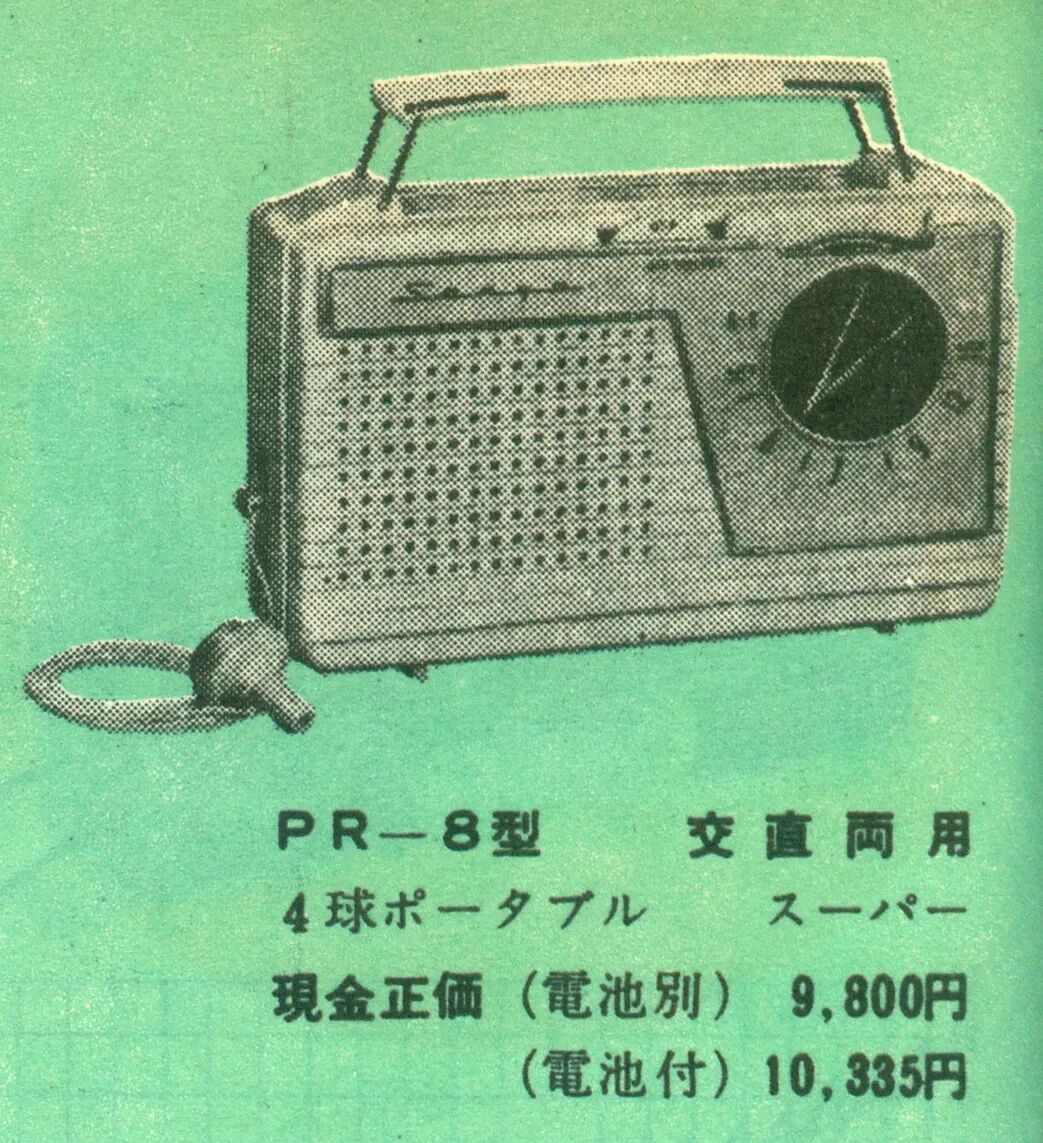

来自《無線と実験》1956年7月号

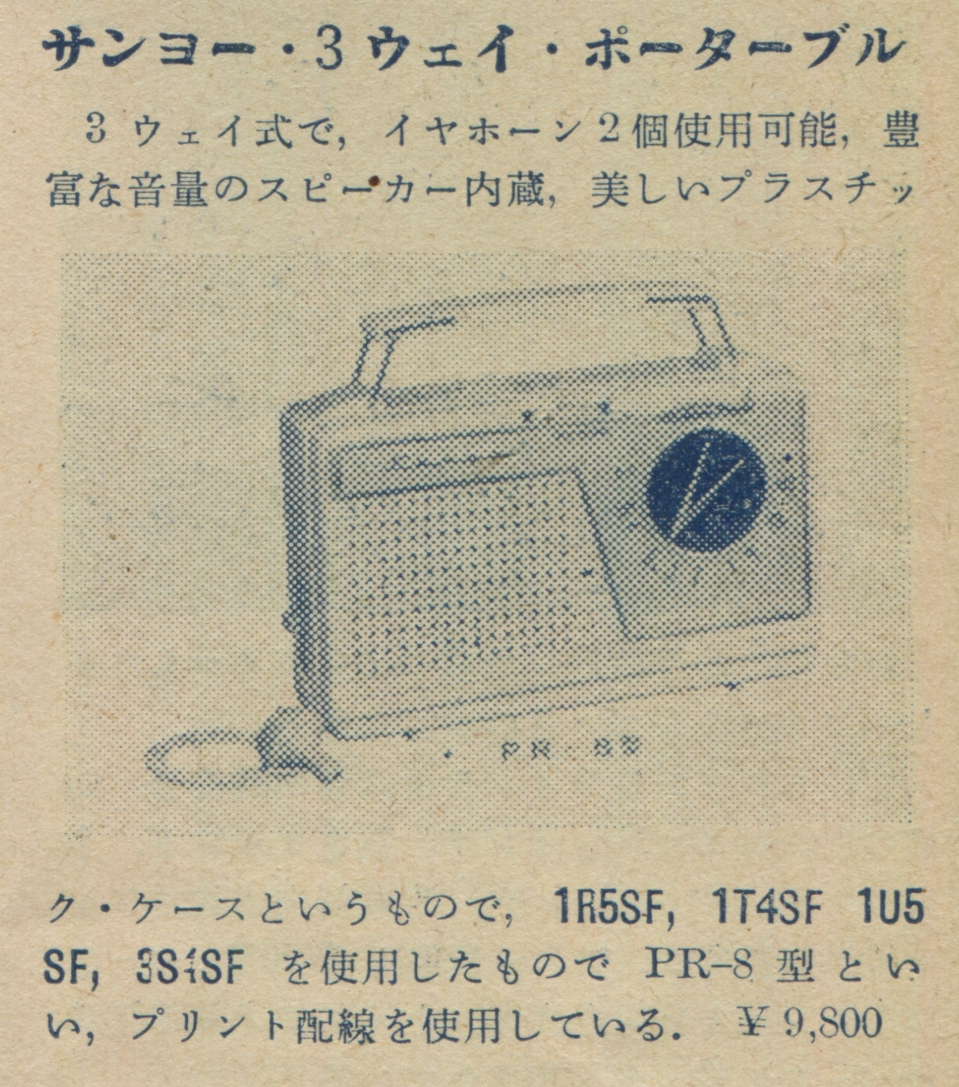

来自《無線と実験》1956年12月号

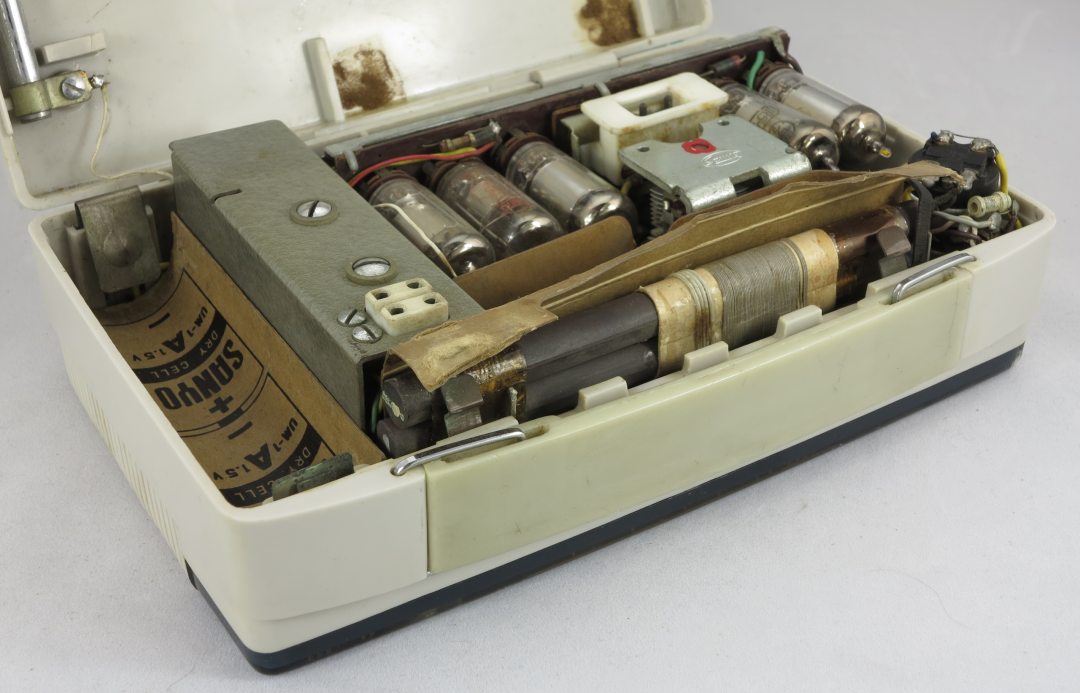

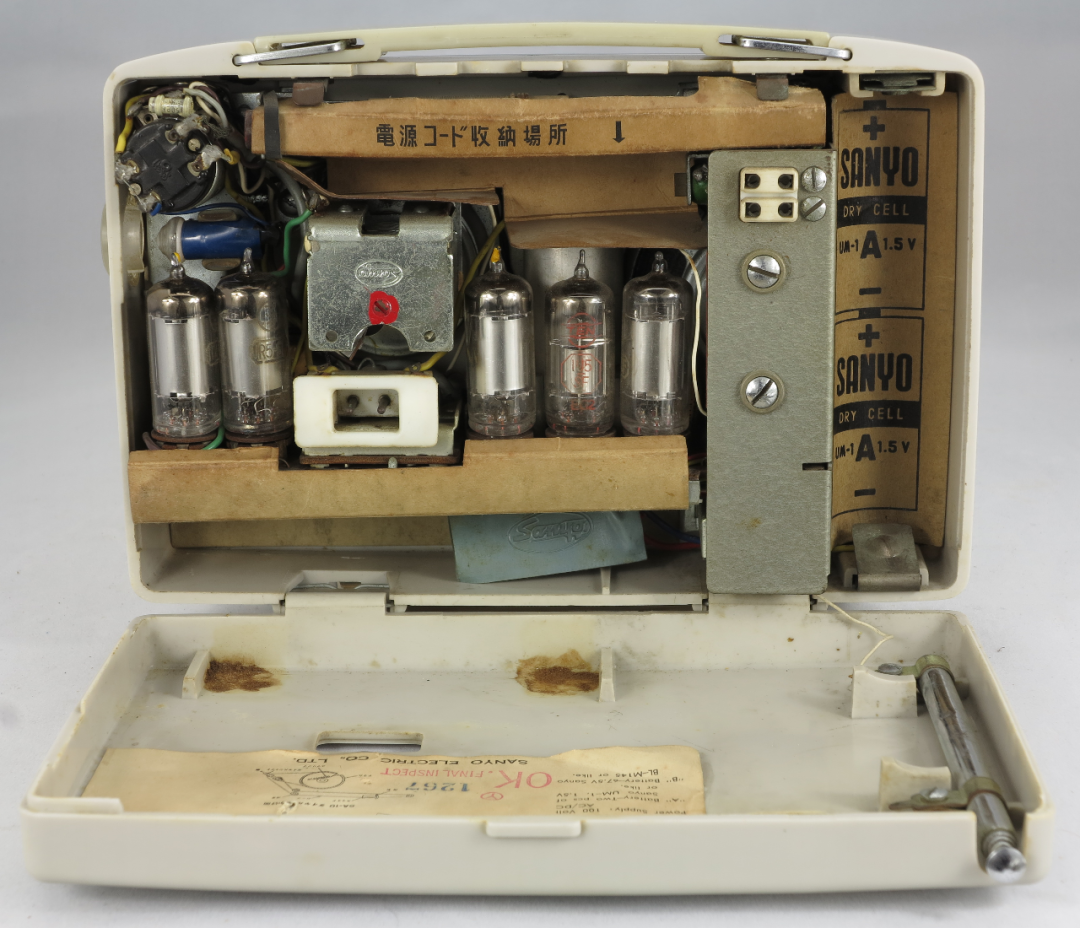

实物照片来自国外网站

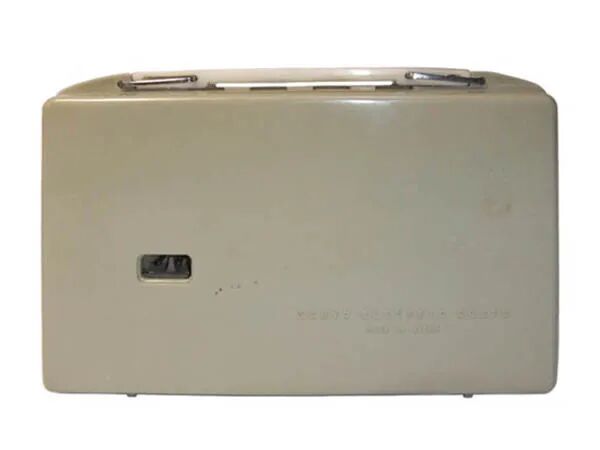

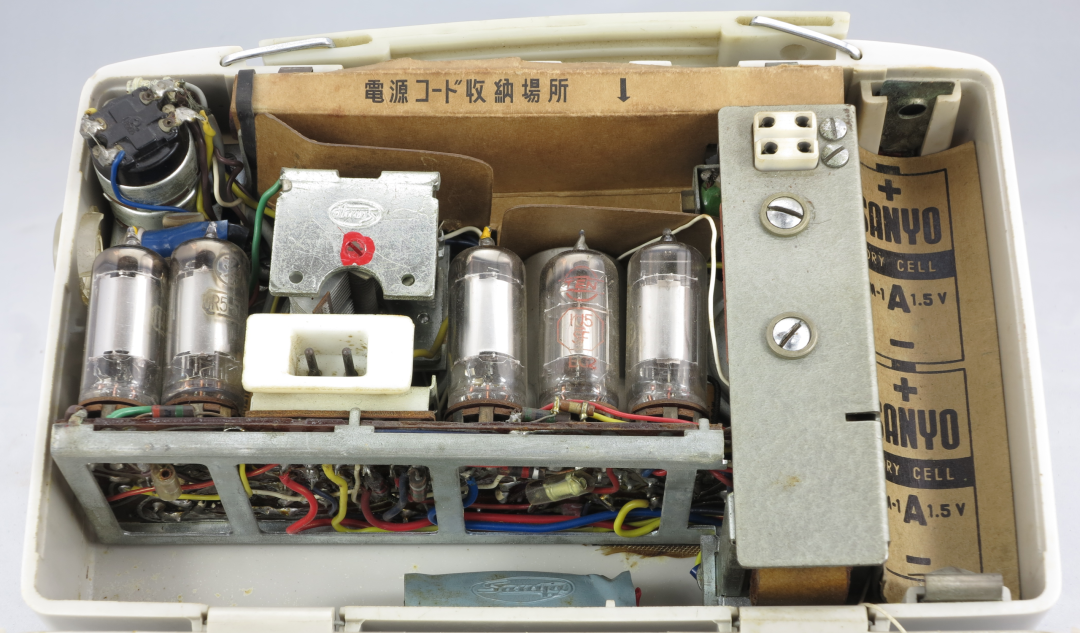

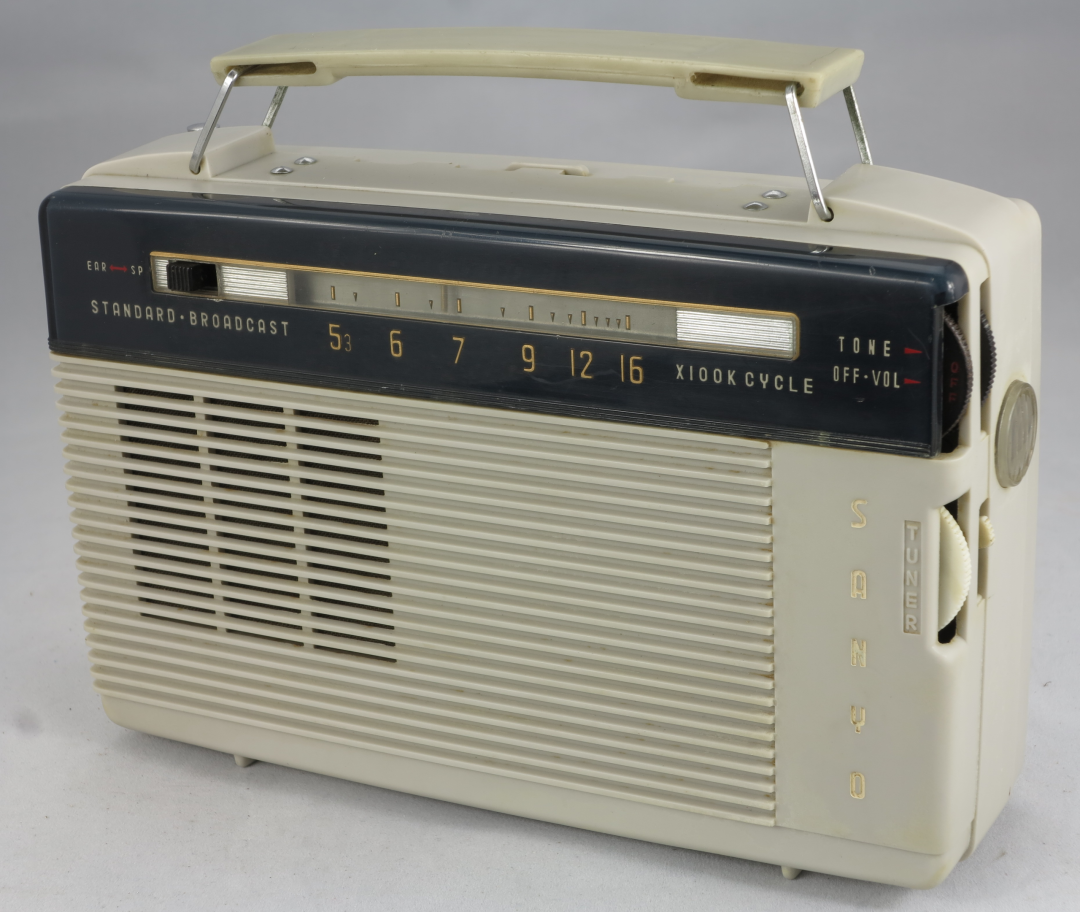

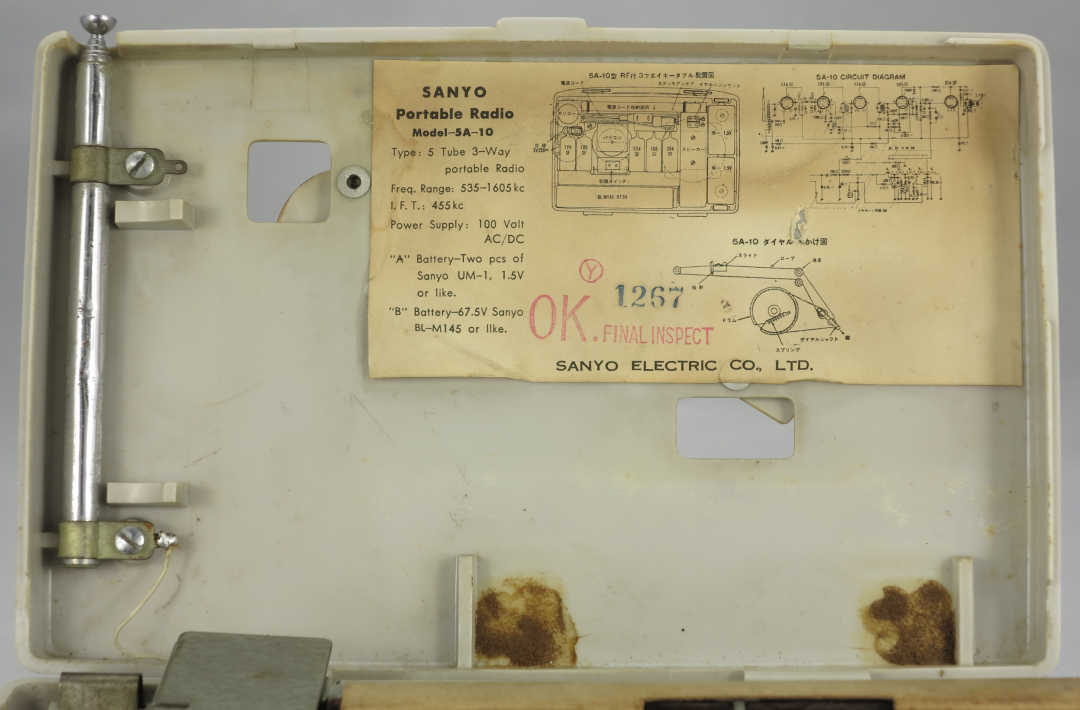

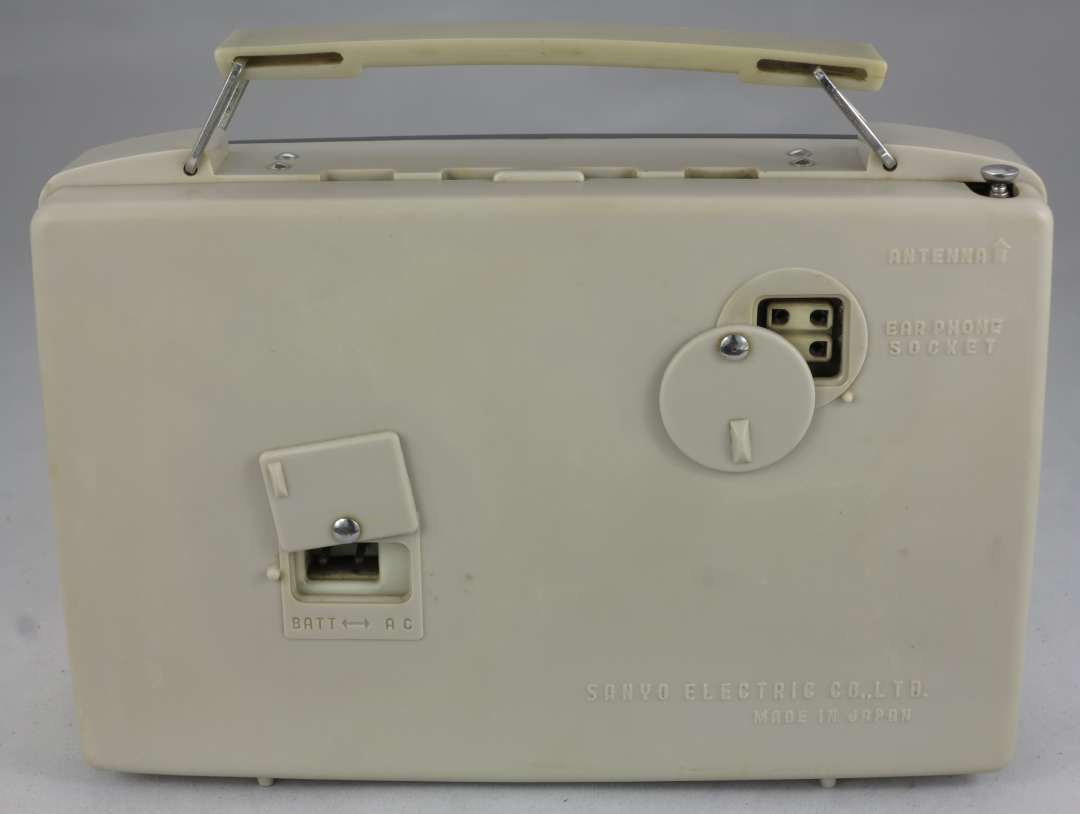

第二台“Sanyo 牌收音机” 系Sanyo 5A-10型，1956年产品：

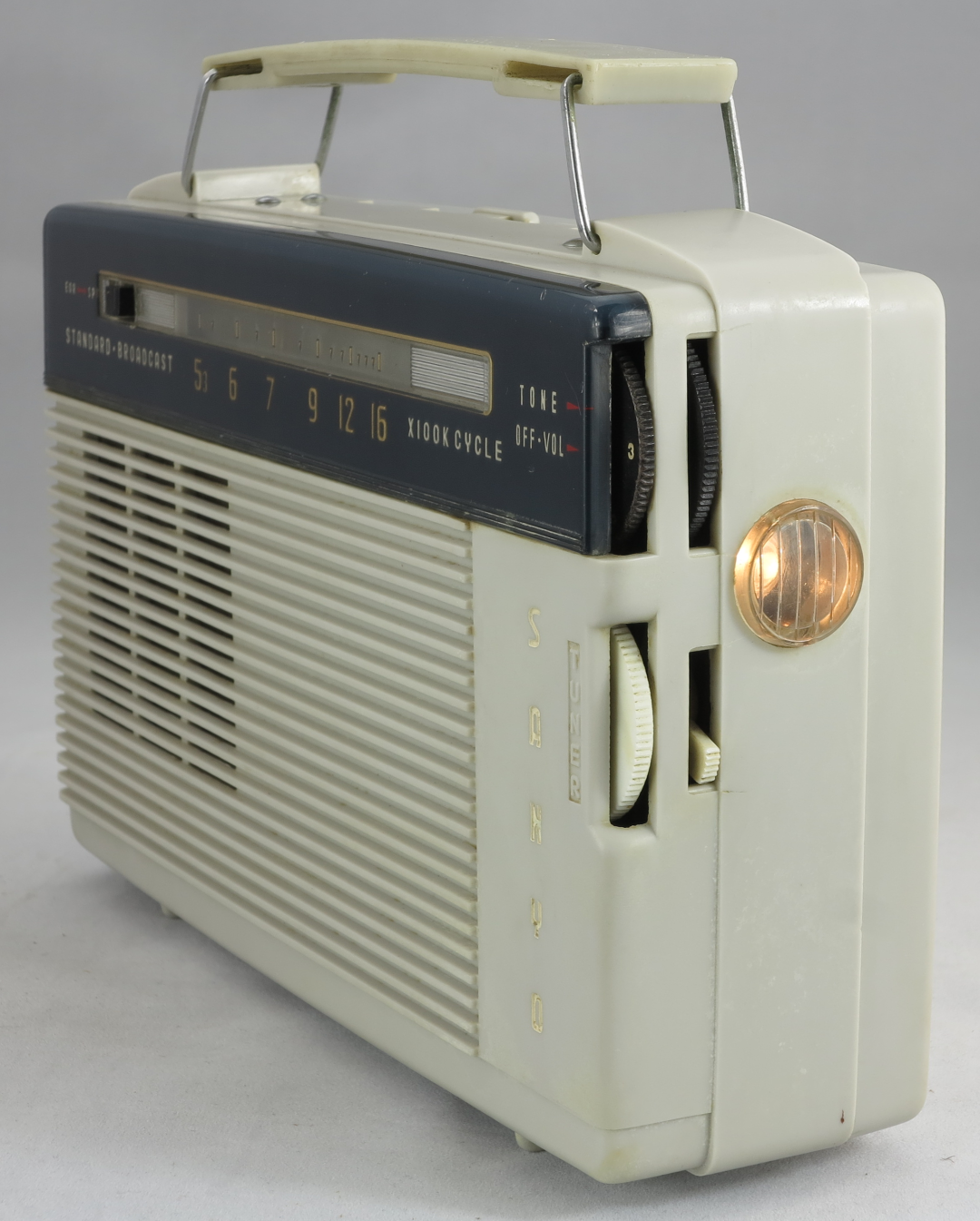

照明灯
以上照片为笔者实物拍摄。

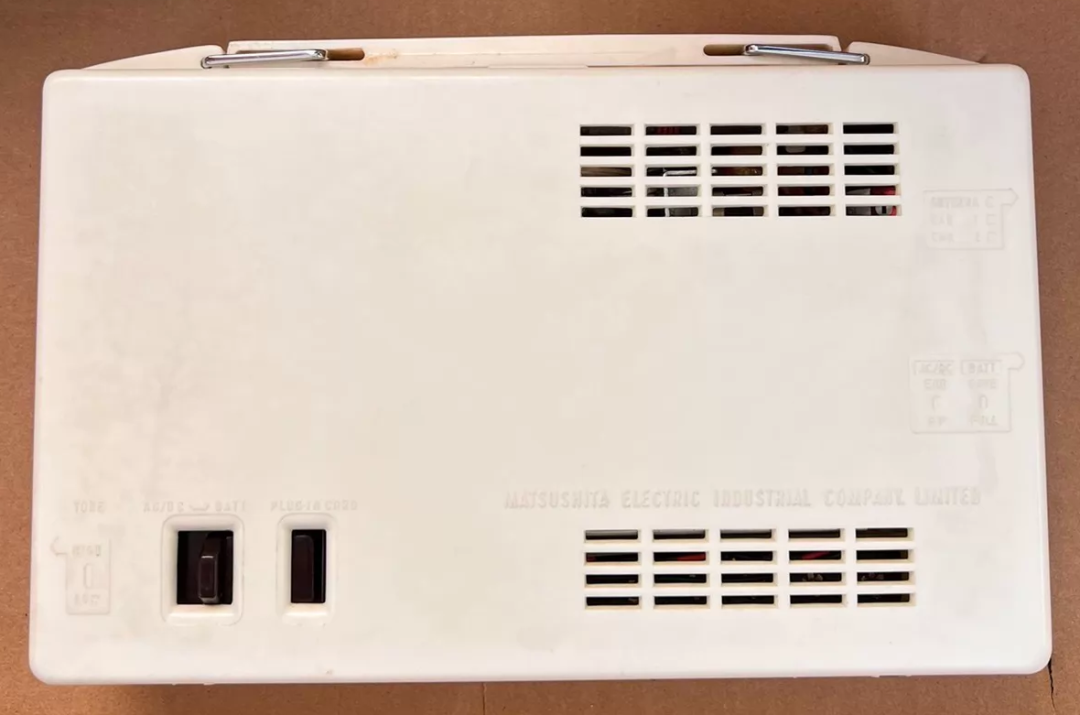

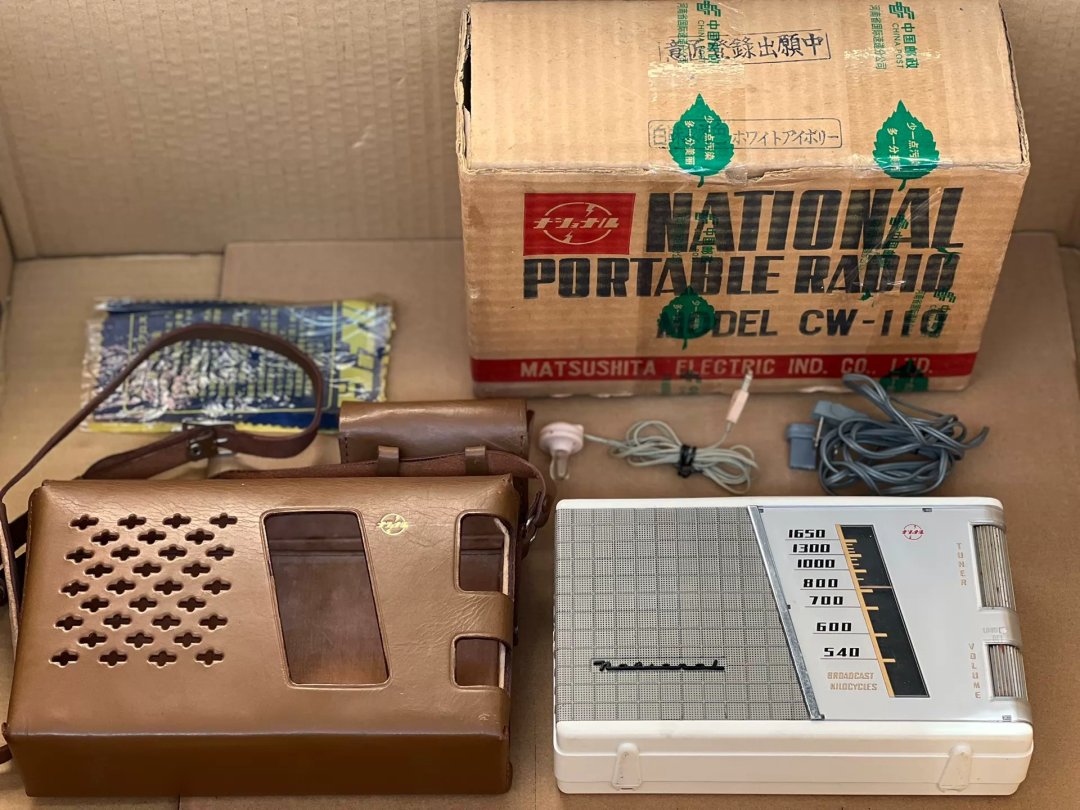

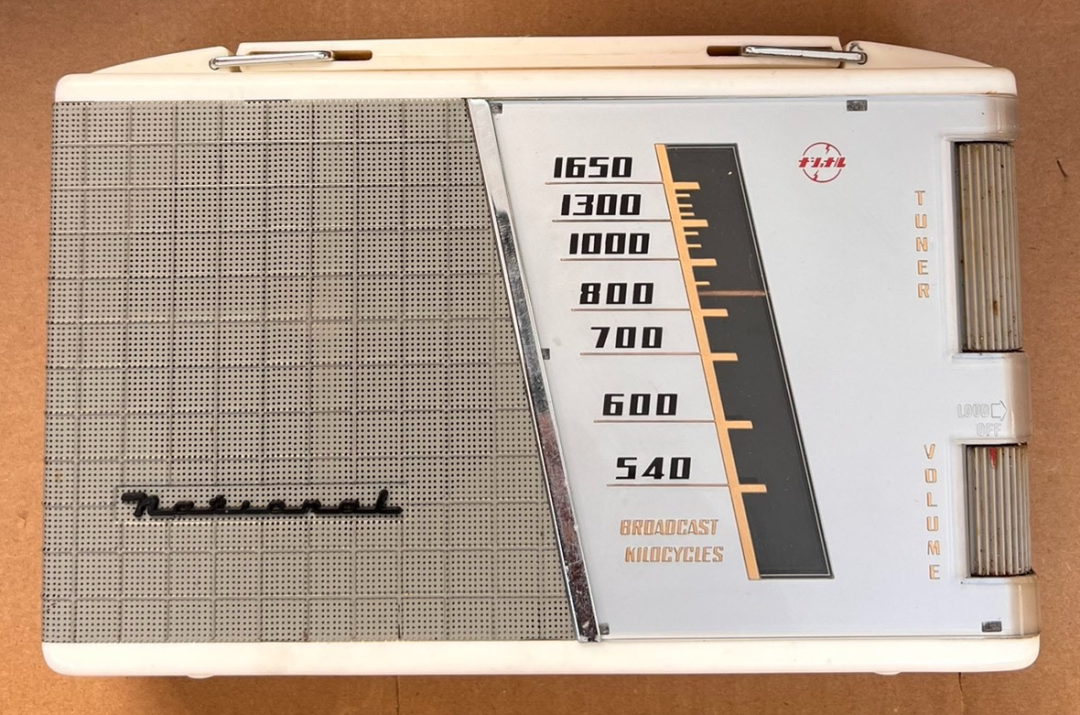

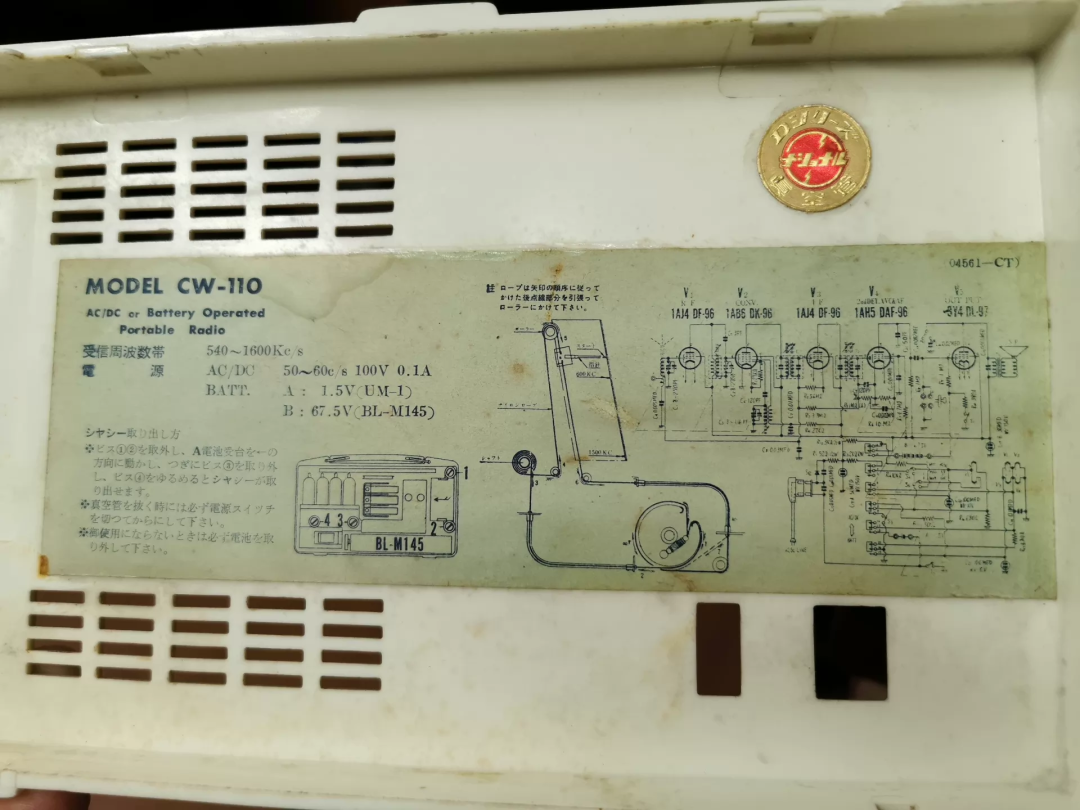

第三台“National 牌收音机” 系National CW-110型，1956年产品，存世量巨大。
照片来自闲鱼卖家

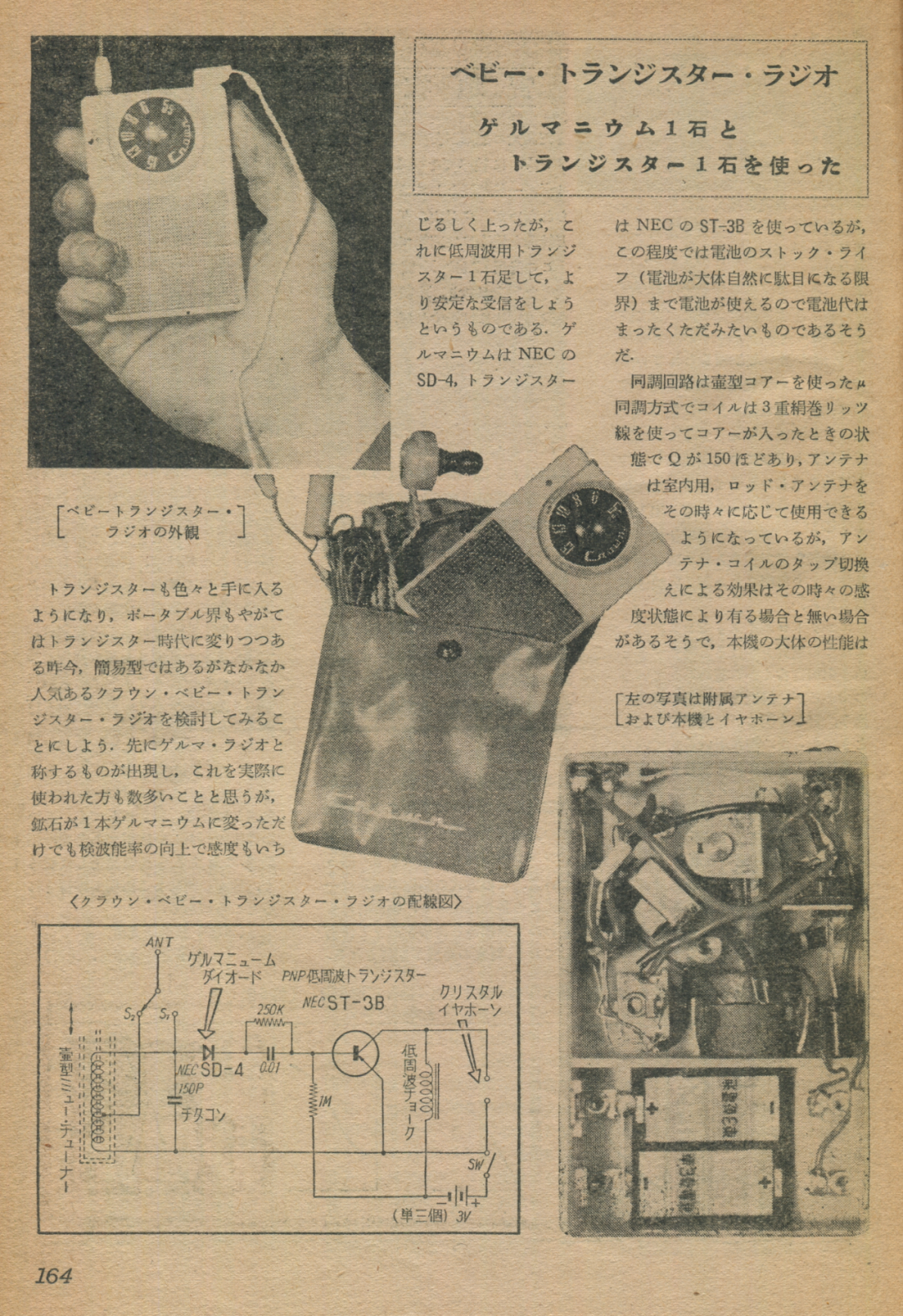

第四台“Crown 牌一个晶体三极管的收音机” 应该是Crown TR-1型单管机。存世极少，没有找到实物照片，以下是《無線と実験》1957年3月号的介绍：
参考翻译：
迷你型晶体管收音机
采用 1 只锗二极管与 1 只晶体管
如今各式各样的晶体管已经能够买到，便携收音机领域也终于向着晶体管时代转变。此时，我们来研究一台虽属于简易机型，却相当受欢迎的Crown迷你型晶体管收音机。
早先出现过叫做锗收音机的产品，想必实际使用过它的人也很多。仅仅是把矿石换成一只锗管，依靠检波效率的提升，灵敏度就得到了相当大的提高；这台机器在此基础之上再加一只低频晶体管，以此实现更加稳定的接收。锗管使用 NEC 的 SD 4，晶体管使用 NEC 的 ST 3B。
在这样的功耗水平下，电池可以用到电池的储存寿命（电池大致自然失效的极限），所以电池开销几乎就如同白来的一样。
调谐回路采用带罐形磁芯的调谐方式，线圈使用三重丝绕利兹线，磁芯装入后的状态下 Q 值大约为 150。天线为室内用，可以根据不同情况使用拉杆天线。不过天线线圈抽头切换带来的效果，会根据当时的灵敏度状况，时而有效、时而无效。本机大致性能如下：

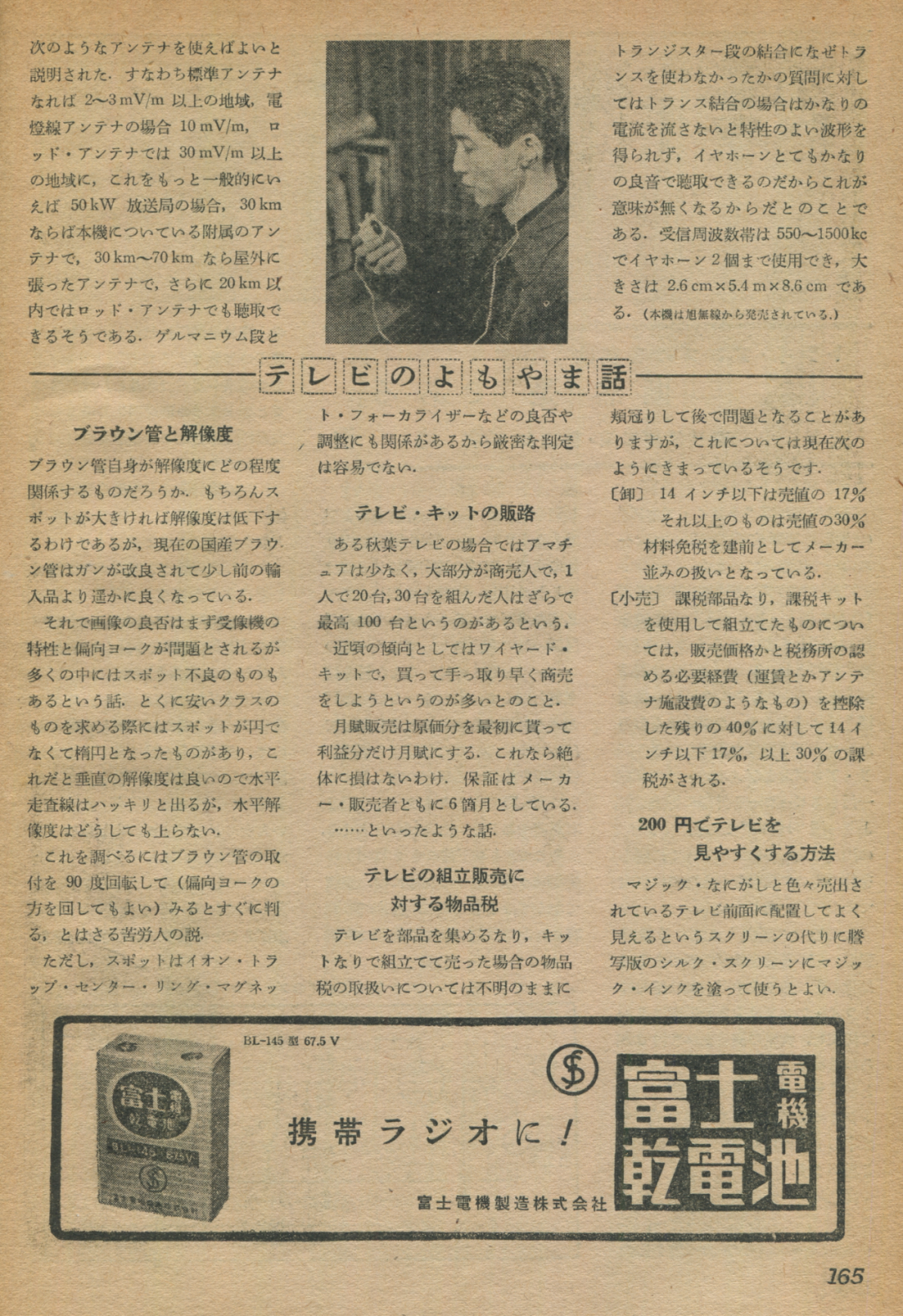

资料说明应当使用如下天线：也就是标准天线用于 2 ~3mV/m 以上的地区；电灯线天线用于 10mV/m 的场合；拉杆天线用于 30mV/m 以上的地区。说得更通俗一点，针对 50kW 广播发射台，距离 30km 以内，使用本机附带的天线；30km ~70km，使用室外架设天线；另外在 20km 以内，就算用拉杆天线似乎也可以收听。
对于 “锗管级与晶体管级的耦合为何没有使用变压器” 这个疑问，给出的回答是：采用变压器耦合的情况下，如果不通入相当大的电流，就无法得到特性良好的波形；本机用耳机就能够获得相当不错的收听音质，因此变压器耦合就失去意义。
接收频率范围550~1500千周，最多可以接2副耳机，外形尺寸 2.6cm×5.4cm×8.6cm。（本机由旭无线电公司发售）
图：迷你型晶体管收音机的外观
图：左侧照片为附带天线以及本机与耳机
图：Crown 迷你型晶体管收音机电路图

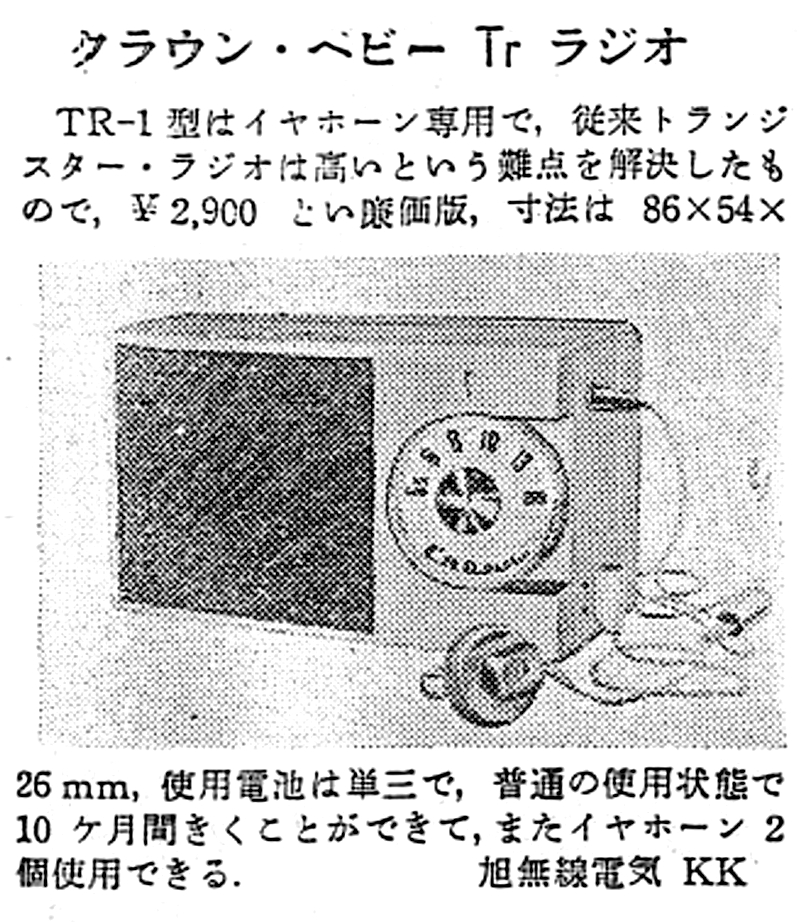

来自《無線と実験》1957年1月号新品介绍
至于第五台“半导体组合式收音机”，尚未找到与文中描述匹配的产品型号。
