GSE-924 MARK V 激励器的修理和改造
由于本人对业余无线电的爱好，以至对老式无线电收发设备都有一股天然的探究兴趣，更特别以对退役军机或美式装备等情有独钟。
在2008北京奥运到来的前夕，受BG1IWK之邀对广东朋友送来的一台美机GSE-924 MARK V机器进行了检修和改造。现将心得体会写下来供坛友批评指正。
一、 初识GSE-924
GSE-924从标牌上看也是SUNAIR公司的产品，但其生产年代和用途不详。估计与SC-10属同一代产品。
该机编号690，来时据说不开机，也没有相关资料，但从外型看与SC-10有天然的相似。机身宽和高与SC-10相同，长度比SC-10略短。机器后部的接口规格和布置完全相同，估计其接口的定义也应会一致。

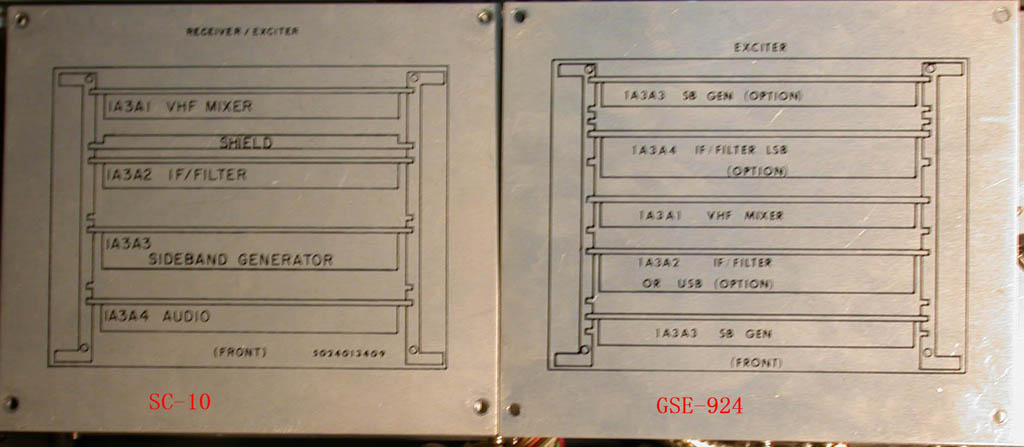

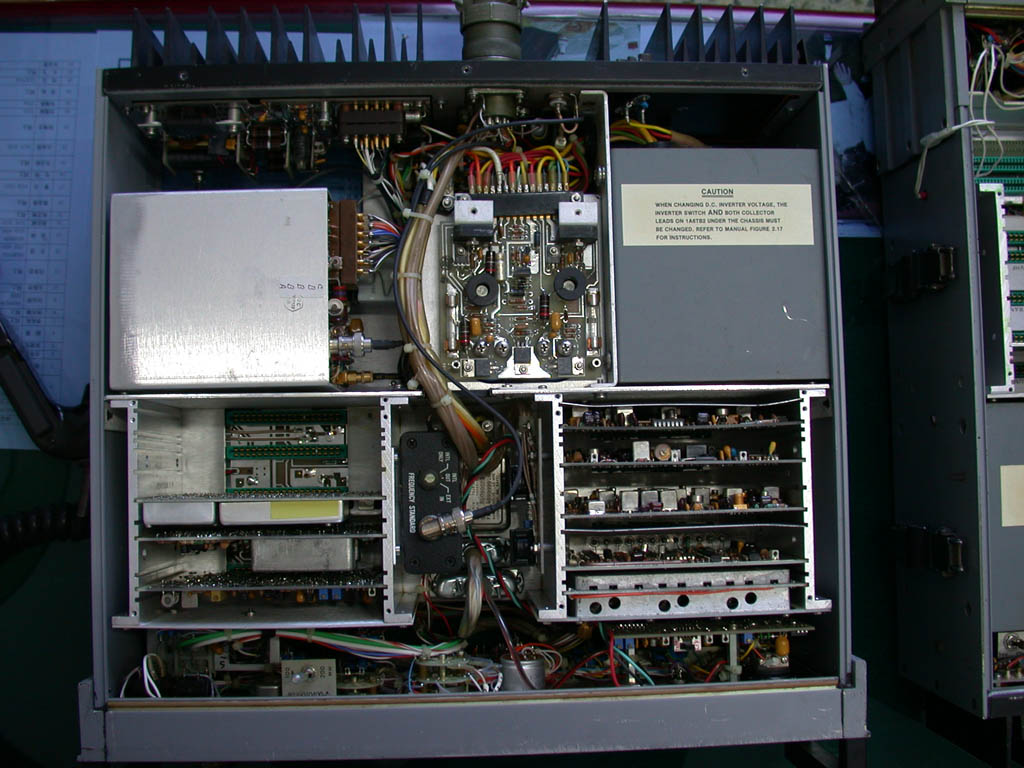

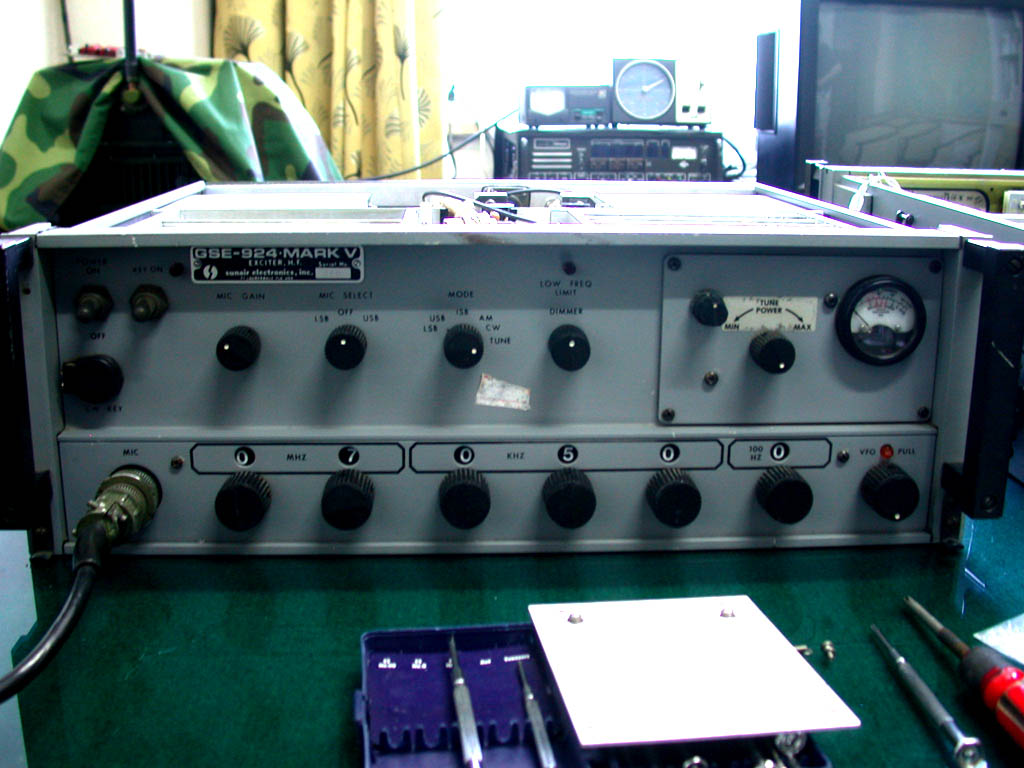

打开机器后才发现不仅外观，就是内部与SC-10也是非常相似。机器内部布局甚至各板子的外形和编号都一样。从内部结构看完全就是删除了数字显示功能部分后的SC-10。该机也没就有频道存储，只能通过面板前的八个旋钮来置频。
通过仔细比较各模块情况其中电源（变压器，模块）、RF功放、频合均与SC-10的完全要样；低通滤波和激励部分与SC-10的略有区别。可以说整机与SC-10相比就只缺少AUDIO（1A3A4）和CPU显示控制板。所有可拨插的板块与SC-10完全通用，通过将其板块逐一加入SC-10测试均能良好工作。由此可见老美的标准化做的还是相当不错的，并且不会偷工减料。
二、 检修处理

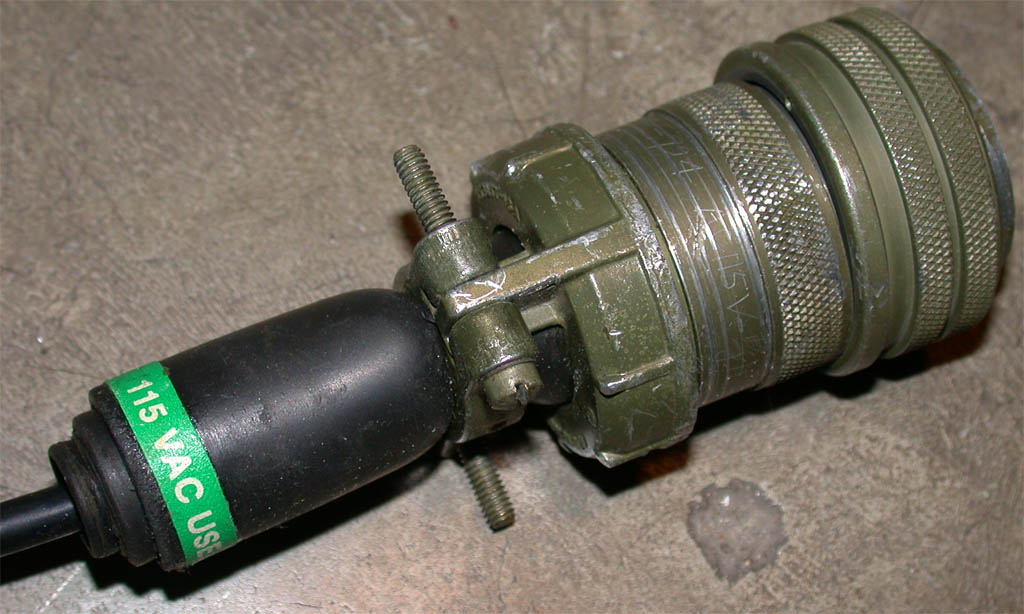

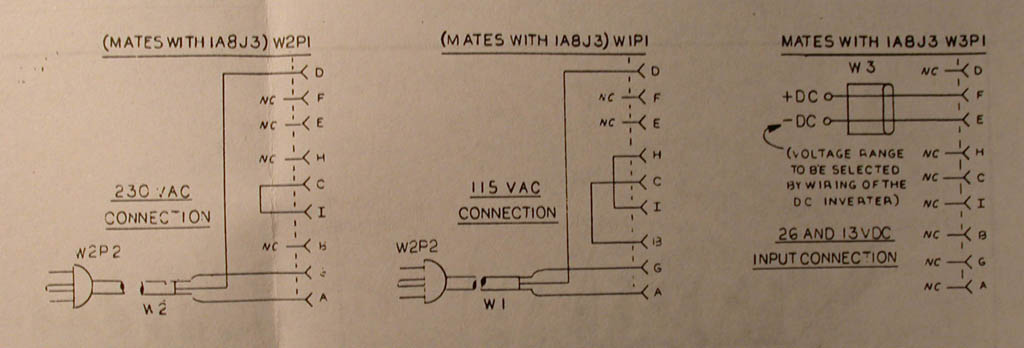

机器拿来首先是要插电运行，原机来的旧插头上标注是115V，既然与SC-10属同门兄弟，多数模块都是一样，就按照SC-10的输入插头进行改造成为230V的接法。
插头接通交流电，打开电源开关除能听到来自变压器的交流声外，机器一点不响。后来的检查才发现该机器的不响是非常正常，因为该机就是一台纯粹的发射激励器，不带接收功能。机器不响暂且不管，再看是否能点亮，调整面板上DIMMER钮也看不到一点亮光。估计还是电源有问题。

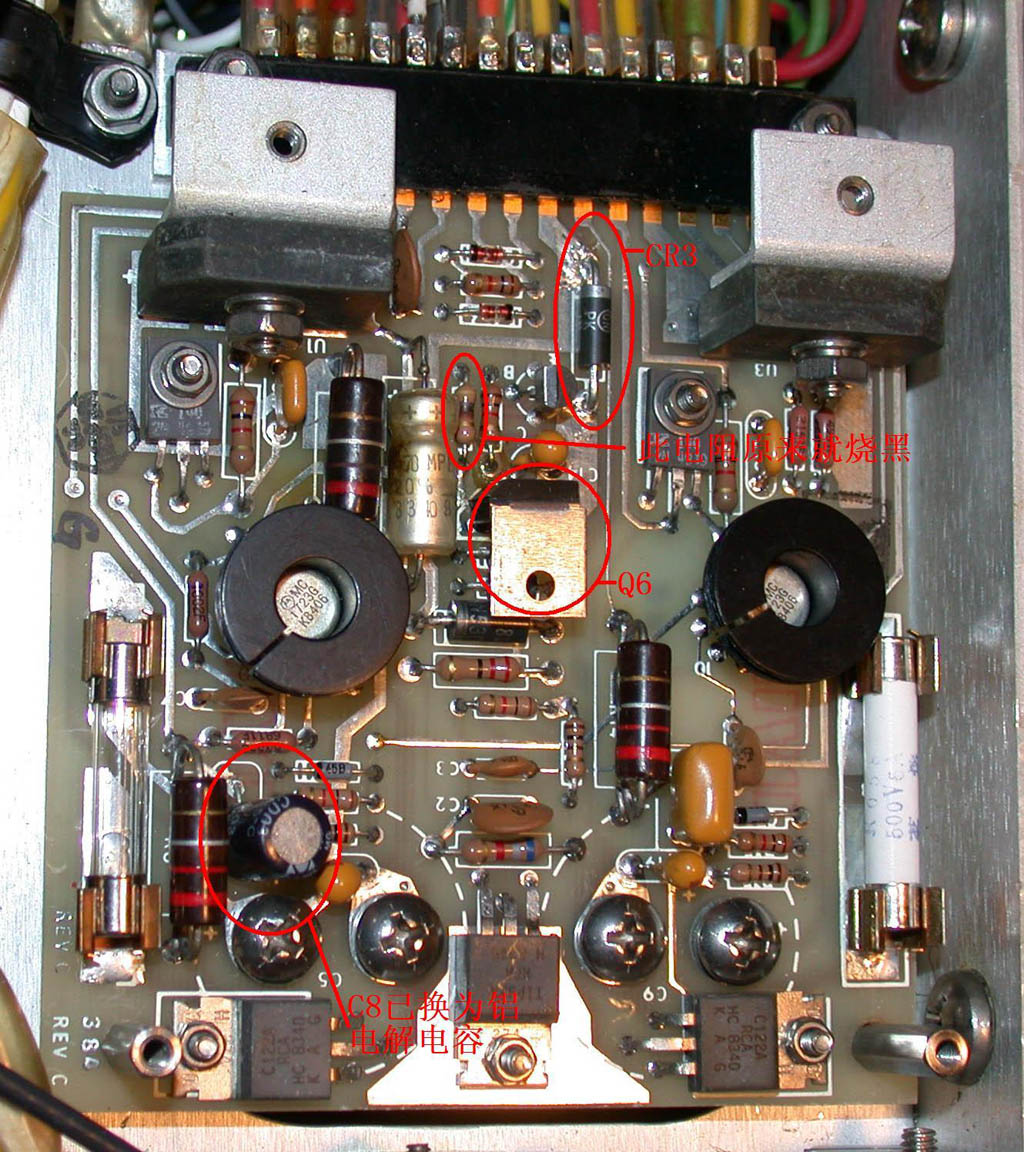

通过检测电源模块1A6A1，三路稳压的滤波电容上都有直流电压，但稳压输出部分却全无。结合SC-10的电源图分析可能是28V稳压输出没有导致12V和5V也都自动保护。试将一台SC-10的好电源模块换上机器仍然无声无亮。当我们再次将原机的电源模块换回机器开电时，机器突然发出了“叭”的声音和一串烟雾及糊味。赶紧关电检查，机器28V稳压输出的保险管已烧断。模块上CR3 1N53628的28V稳压管短路，保护可控硅Q6 C106A2损坏（同时还把刚才替换上的SC-10好电源模块上的这两个元件也损坏）。

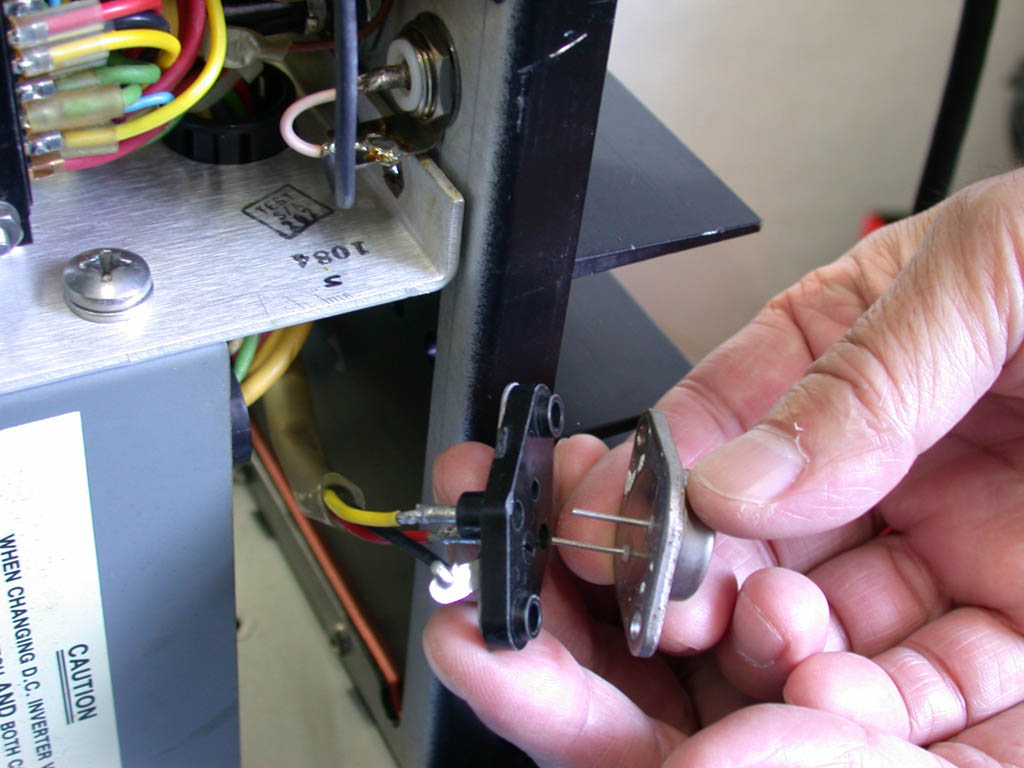

另外电源调整管1A6Q101 PMD-16K-6O也击穿。由于电源调整管找不到原型号的，只好用市面上的MJE11032来替代。感叹这么重要的调整管此机也能用这样的插接方式来设计，可见人家对这个方式的可靠性是胸有成竹的。结果证明这对更换调整管是带来了极大的方便。

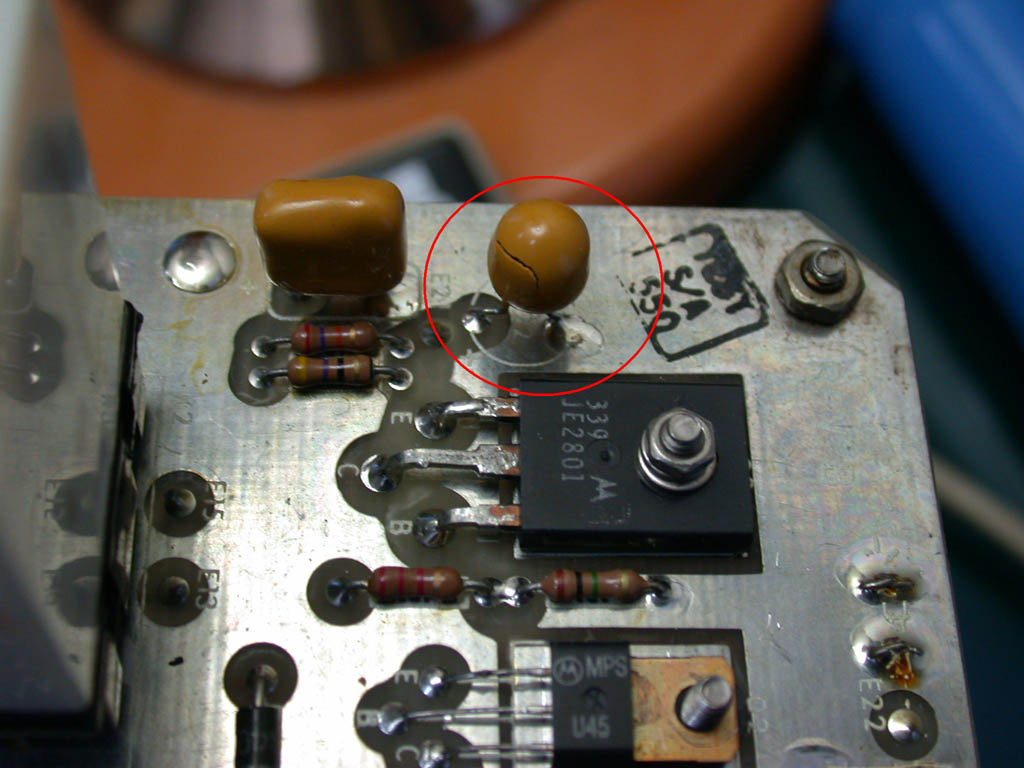

电源模块修好后，接上电源仍然总烧28V保险，看来此路还有故障。经过逐级检查分析终于定位于射频检测器板(1A5A4)上的一个钽电容击穿，看来第一次烧机的烟雾和糊味均来源于此。在后面的检修过程中大家会看到这种机器的钽电容在机器故障中占了较大比例，可见早期的钽电容可靠性还有待提高的。
解决28V电路的短路问题后，再加电开机又是第二次烧机的“叭”声和烟雾，这次很容易判断是电源模块上的12V稳压输出钽电容C8击穿，更换电容后机器终于可以亮起来。

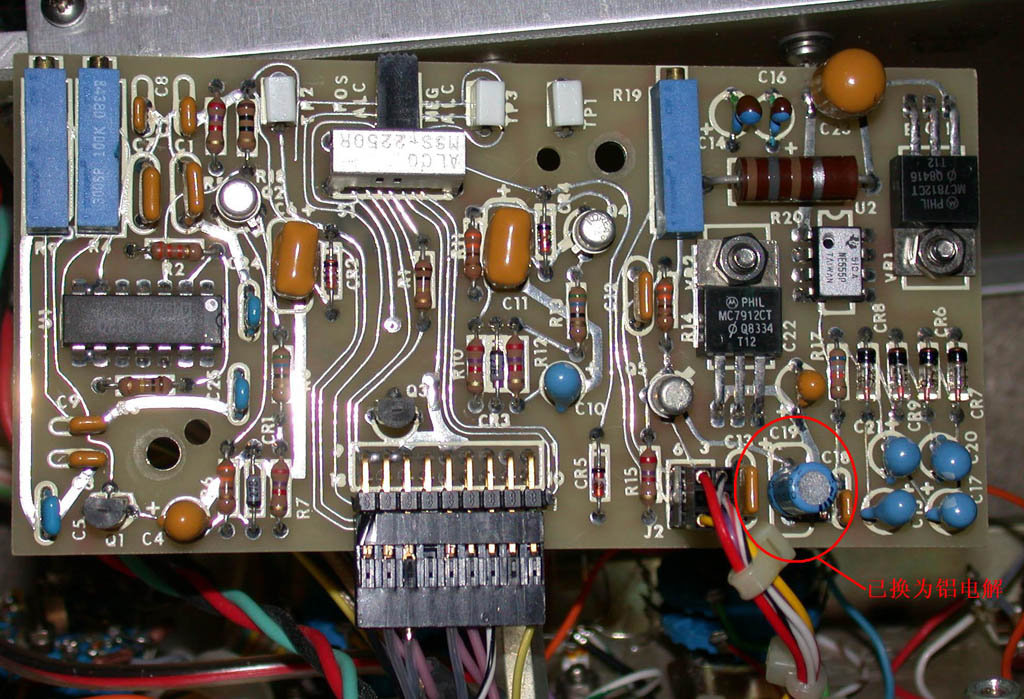

另外还有一块可能是1KW功放的控制板上也有一个钽电容C19损坏造成接上此板后就不能开机的(12V电源自动保护)故障，更换该电容后机器恢复正常。
所有电源故障解决以后，经BG1IWK测试机器的发射功能完全正常。通过前面板的MIC接口可以在LSB和USB模式上有30W左右的功率输出。
只有发射的机器对无线爱好者来说是不完善的。因此，还得下功夫来检查接收功能。仔细研究的结果令我们大跌眼镜，此机从设计出来就只为发射而生。根本没有考虑接收功能，难怪其要取名HF激励器（EXCITER，H．F．）。确定此机没有接收功能是基于以下几点：
1． 机内没有喇叭。

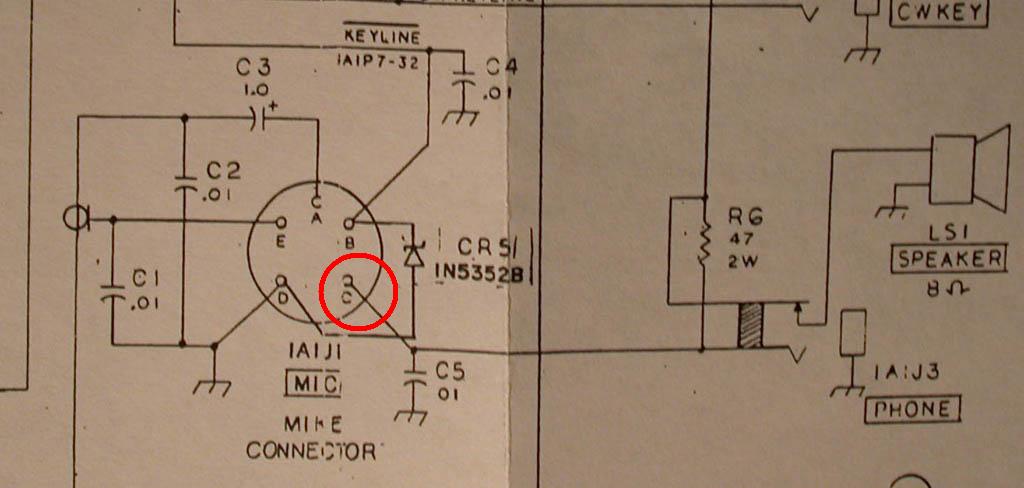

2． 面板上的MIC接口中C端子没有接线，按SC-10的设计该端子用于音频输出可以接喇叭，但在此机为空。
3． 激励主板(1A3A5)上的中频滤波板(1A3A2)插座的第3脚12 R被强制接地。而且在电路板双面都被大面积接地。这还为后续的接收改造带来一定的困难，最后只好从1A3A2板上入手借用另外的板脚13，此是后话。
4． 中频滤波板(1A3A2)插座第H,7脚12 AM(R) 悬空。
5． 中频滤波板(1A3A2)插座第11脚IF OUT悬空。
6． VHF(1A3A1)板和中频滤波板(1A3A2)的插座第10脚（12V T）被强制接12V电源。使此两板都处于发射状态。
7． VHF(1A3A1)板和中频滤波板(1A3A2)的插座第P脚（AGC）悬空。
针对以上的几点也就是改造接收功能需要做的重点。
电源变压器交流噪声的解决。此机在接交流电时变压器的交流噪声非常之大，可以说与我的SC-10相比肯定是有过之而无不及。由于这些机器的变压器均是密封在用铁板做的方盒内，要观察声音是从什么地方发出来的还真不容易。

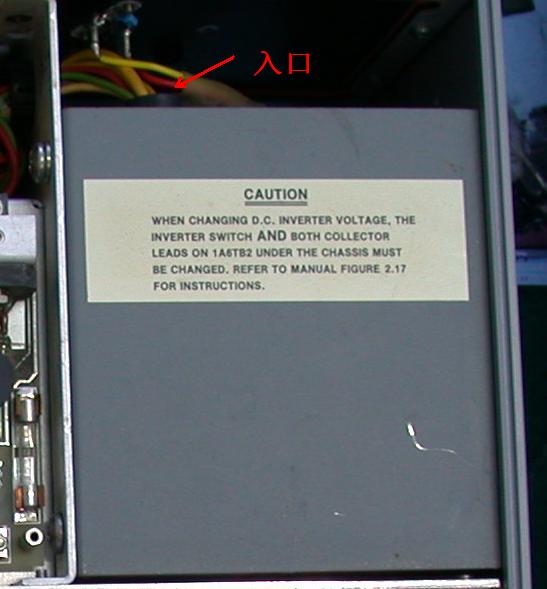

也正是由于铁盒的密封作用也为解决此问题找到一个捷径：直接从两个电源线引入孔灌入绝缘漆。BG1IWK买来绝缘漆后直接灌满，未待漆干即开机测试。果然交流噪声变小很多，也为我的SC-10降噪提供了方法。唯一不可取处是干燥太困难，而且新漆液还有将原变压器上封漆溶化之嫌。因为原本清亮的漆液灌入后慢慢会变成黑色漆液。目前还没有找到确切的答案。
三、 接收功能改造

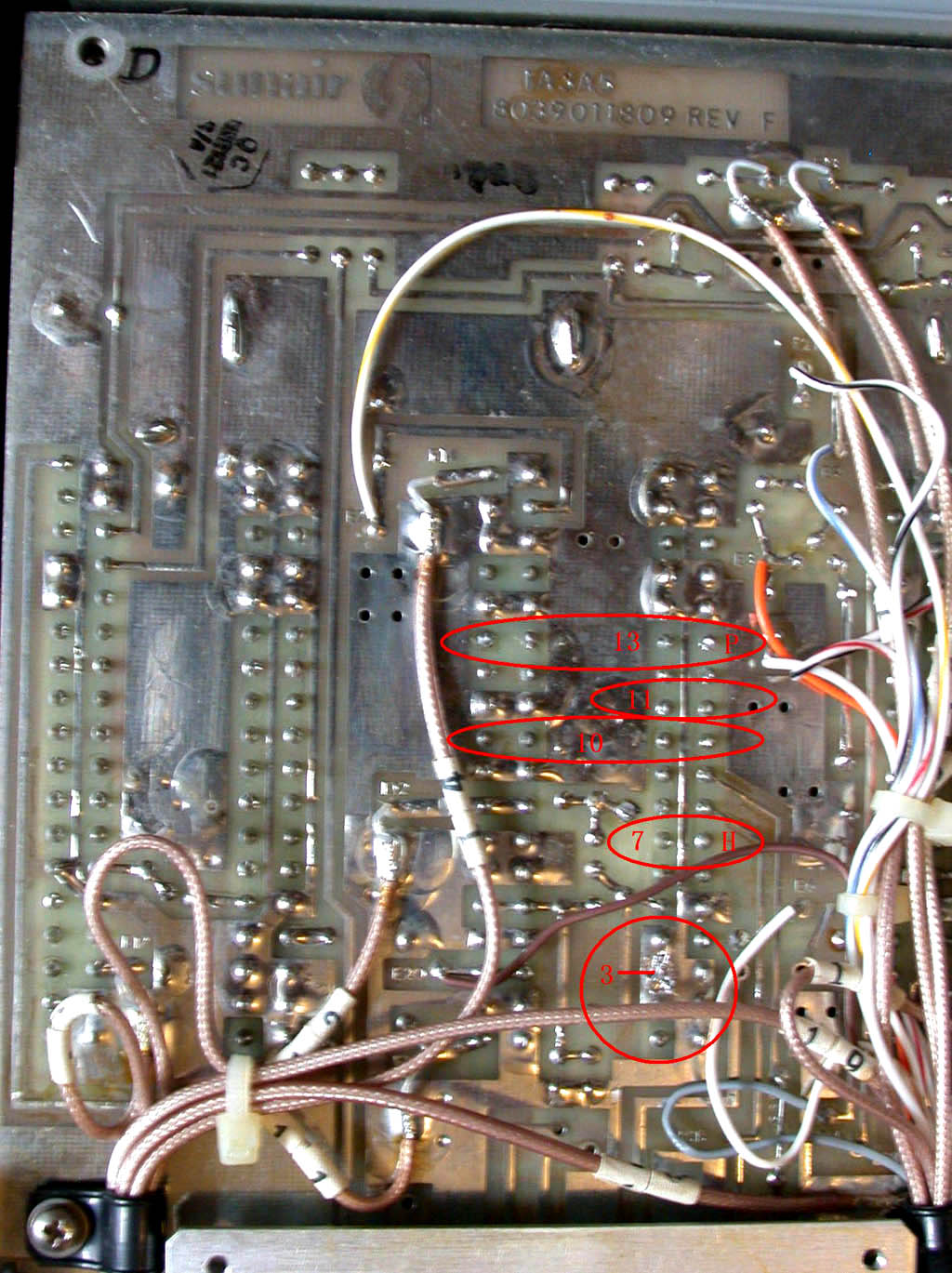

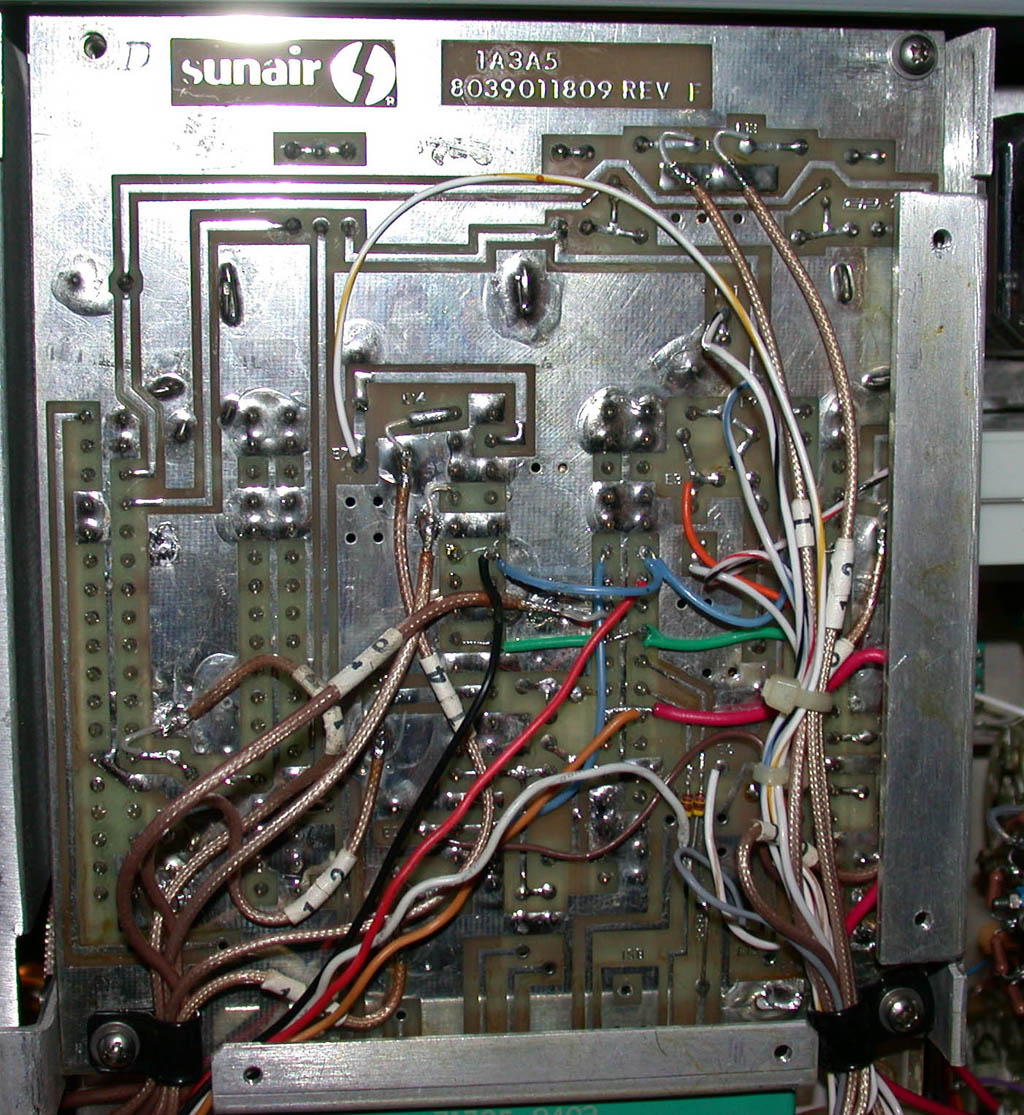

此机虽然只是RF发射机，但由于和SC-10共用基本的板块都是具备接收功能的。因此，实际上此机已具备接收RF的基本元素。如果通过一定的改造，再增加AM检波和SSB解调音频是能够具备接收机功能的。基于此征得机主同意决定对此机进行改造。改造工作主要在激励主板(1A3A5)上进行，其目的是保证接插其上的VHF，IF Filter，SD GEN均能进入接收状态，能够正常输出中频信号供后续处理。主要改造如下：
1． 中频滤波板(1A3A2)插座的第3脚12 R被强制接地。

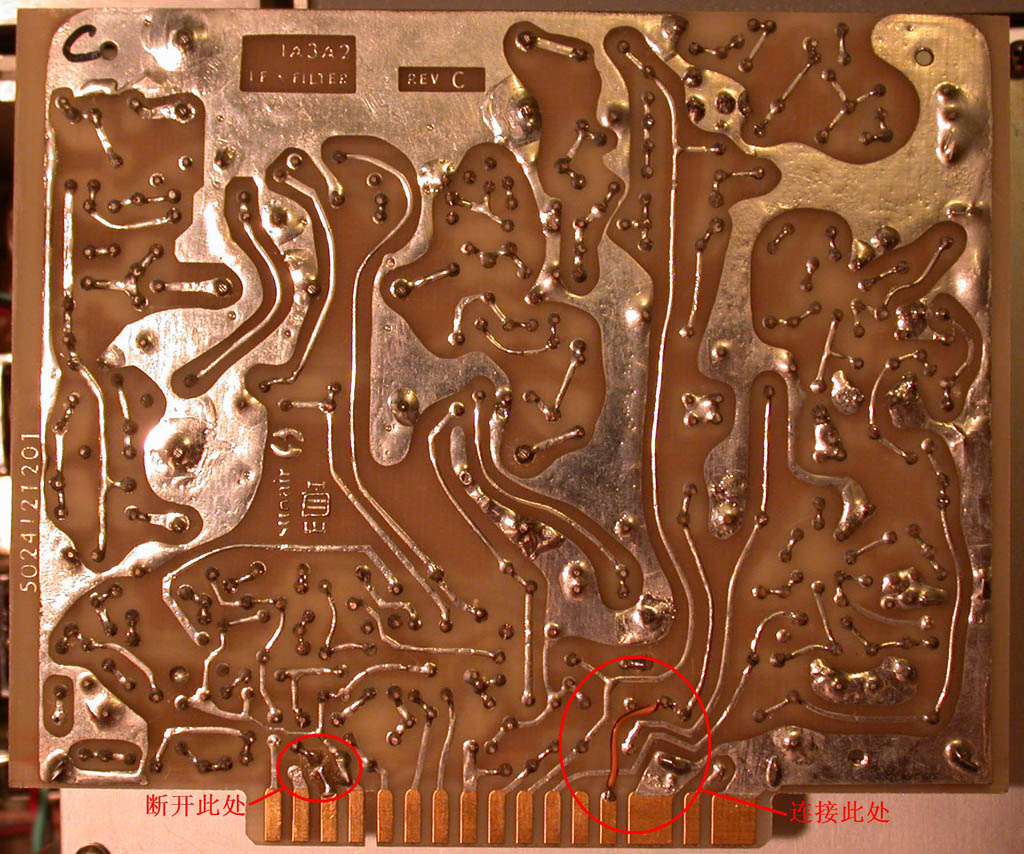

由于在激励主板上该脚双面都被大面积接地，要直接改造选就需要取下插槽，如此工程过于浩大不便操作。只好从1A3A2板出发来解决。通过观察1A3A2板的第13脚空缺可以它用。因此将其第3脚断开后引向第13脚同时将主板上的12 R引向第13脚。

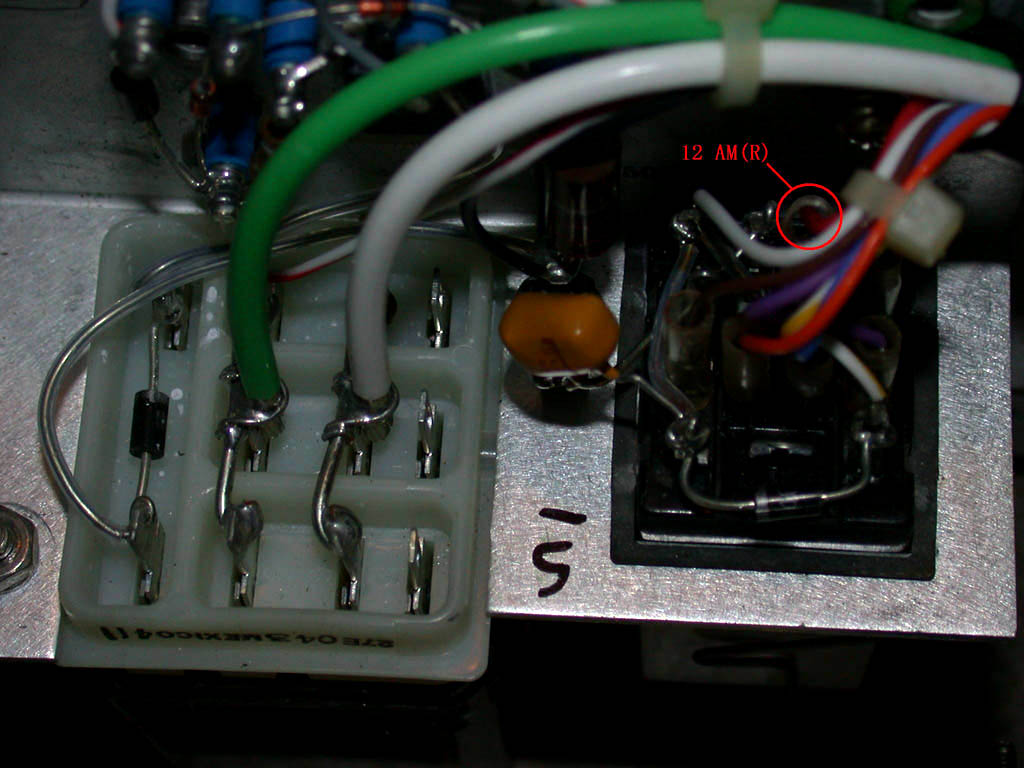

2． 中频滤波板(1A3A2)插座的第7脚12 AM(R) 悬空。
从收发转换继电器上找到12 AM(R)线，引至主板第7脚。
3． 中频滤波板(1A3A2)插座的第11脚IF OUT悬空。
引出中频信号至AM检波和SSB解调板。
4． VHF(1A3A1)板和中频滤波板(1A3A2)插座的第10脚（12 T）被强制接12V电源。
从激励主板的正面分别断开1A3A1插座和1A3A2插座连接12V电源的第10脚。并将1A3A3插座的第10脚12 T引过来。
5． VHF(1A3A1)板和中频滤波板(1A3A2)插座的第P脚（AGC）悬空。
将1A3A1插座和1A3A2插座的第P脚与1A3A3插座的第P脚并联后接至增加解调板的AGC电路上。
6． 将RF信号从1A5A4的J3引入1A3A1插座的第15脚，作为接收信号的输入。连接线利用的是原从滤波板1A5A3上到RF功放板1A7A1输入J1的一条RF线。
7． 从1A3A3插座的第F脚引出10.5MHz的中频信号用于增加解调板的SSB解调。
8． 将1A3A1插座的第8脚EXCITER OUT从引到1A5A4的J3改为直接送到RF功放1A7A1的J1。

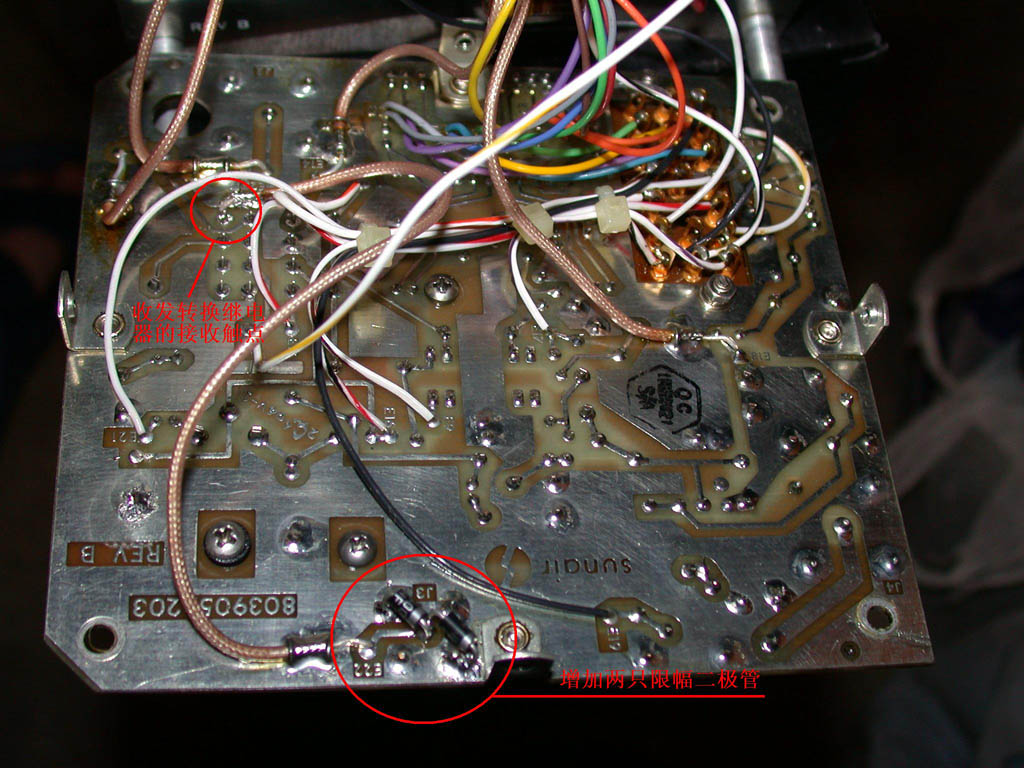

9． 将射频检测器板(1A5A4)的插座J3的引线E22从1A5A3板上的位置改到本板的收发转换继电器的接收触点上。同时并联两只倒相的二极管IN4004作为限幅器。

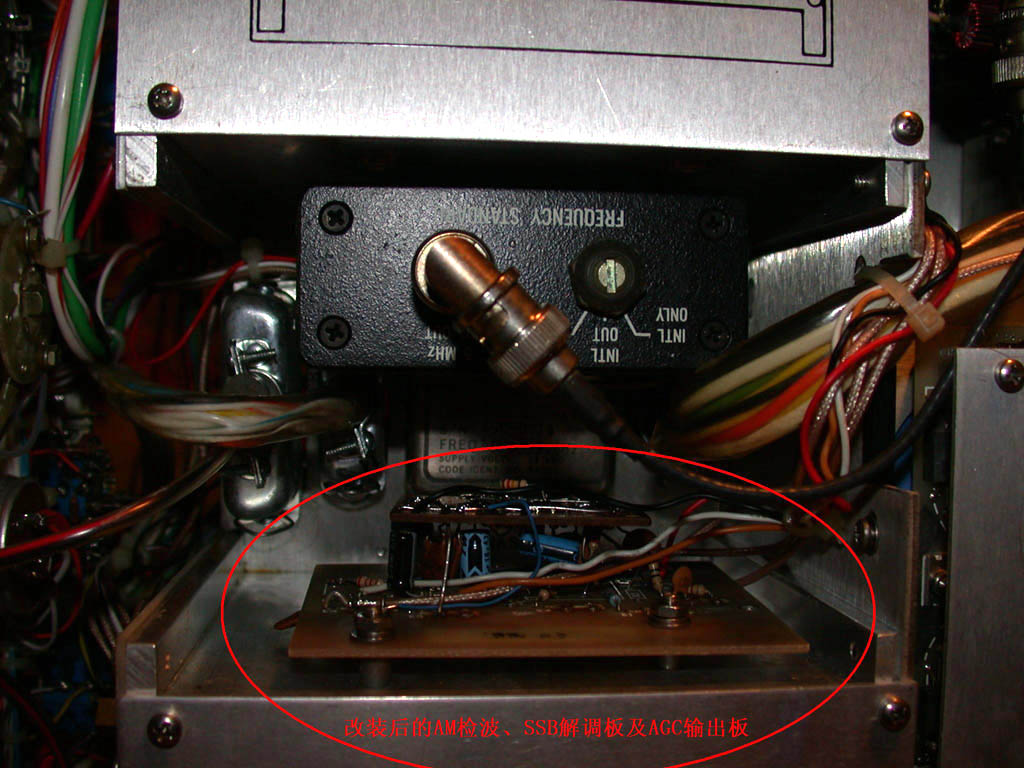

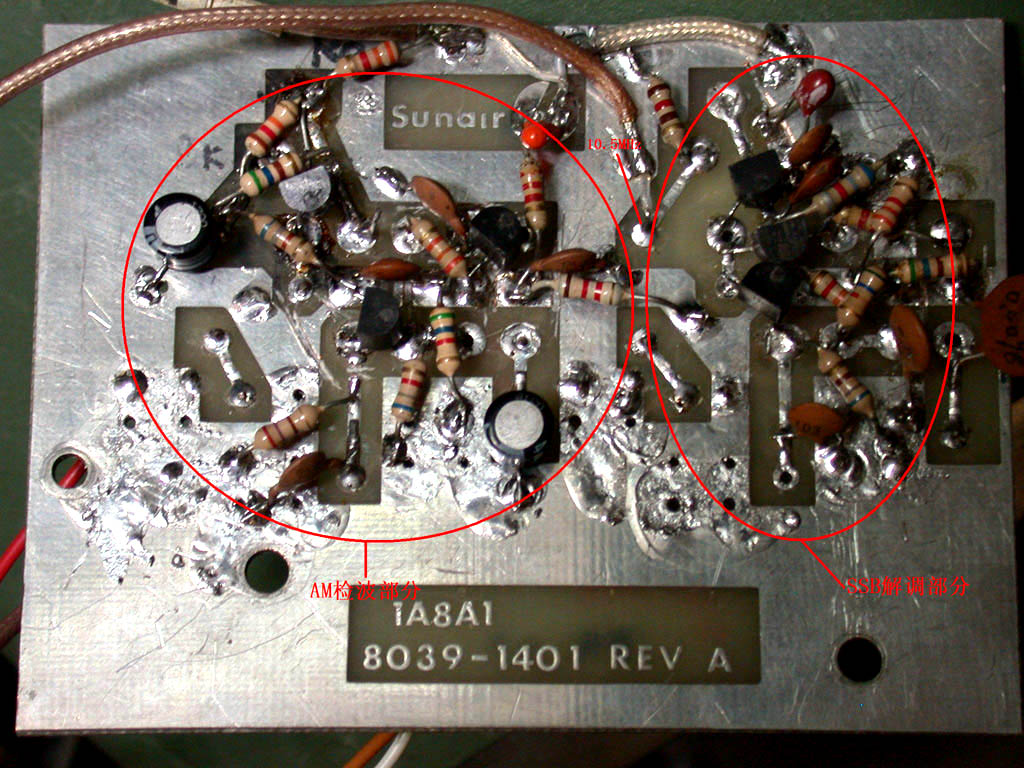

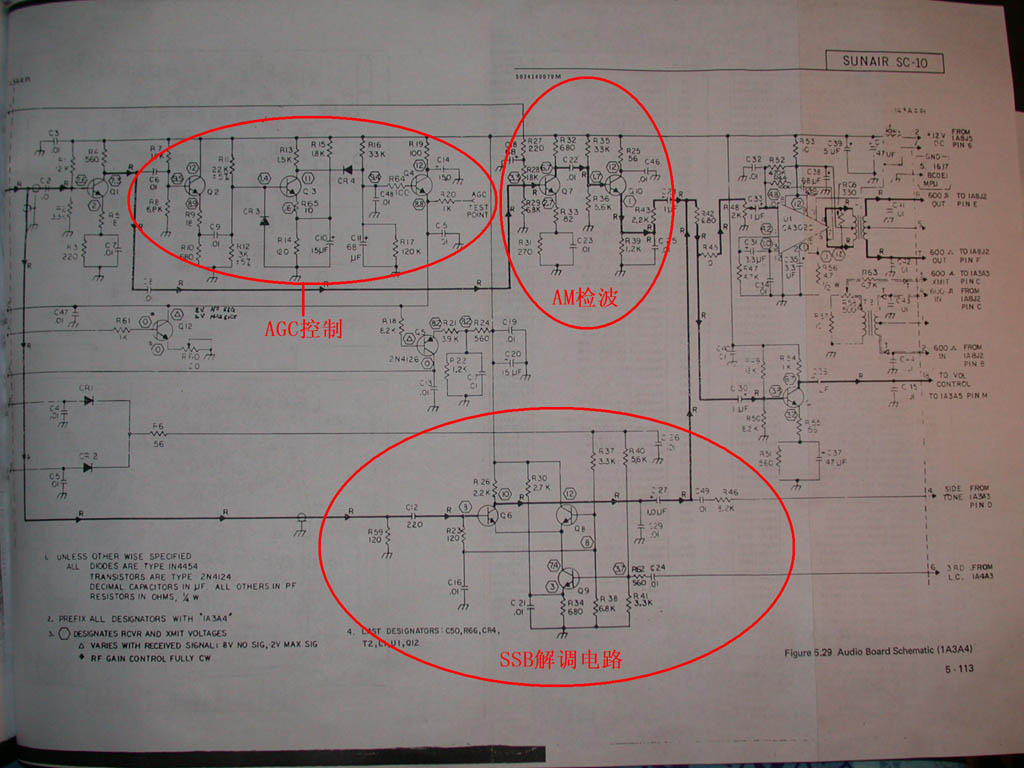

10． 参照SC-10的AUDIO板1A3A4的AM检波和SSB解调电路用分立元件制作解调板。

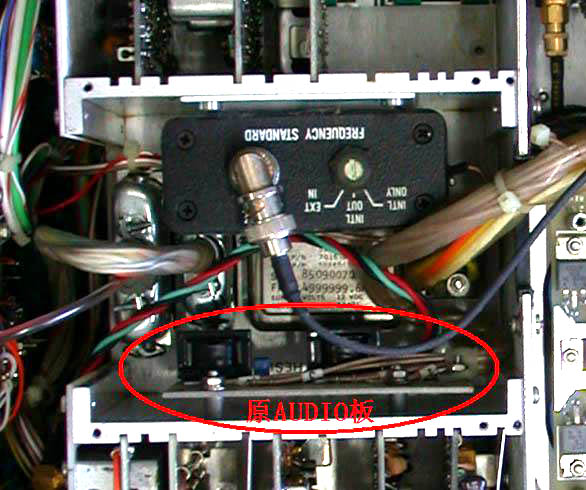

解调板的基板用拆除原机内的LSB和USB AUDIO输入板(1A8A1)来改造，此板原来的作用可能是几种音频输入的选择，这点可从面板上的MIC SELECT开关可以看出。利用其电路板来改造成解调板正合适。
解调板需要的输入：地，12V电源，IF信号，10.5MHz频率，SSB控制，AM控制。
解调板的输出：

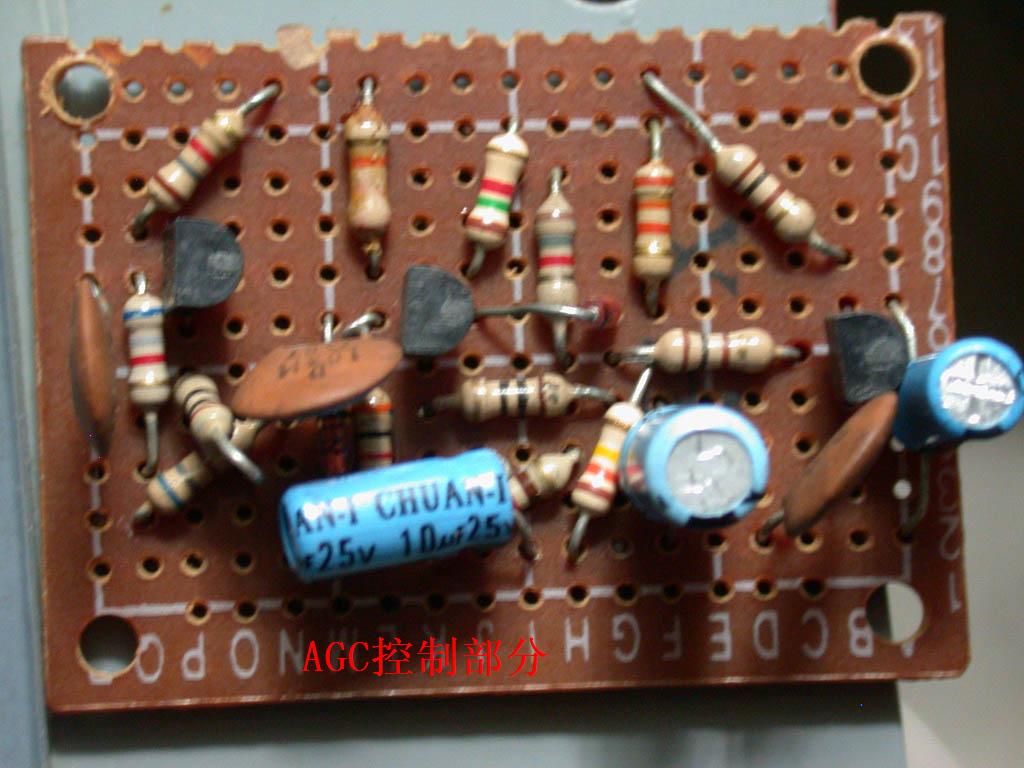

①AGC信号送至激励主板的AGC控制脚(P)；
②是解调后的音频信号，直接引至AUDIO（1A8J2）接口，供外部音频放大器用。

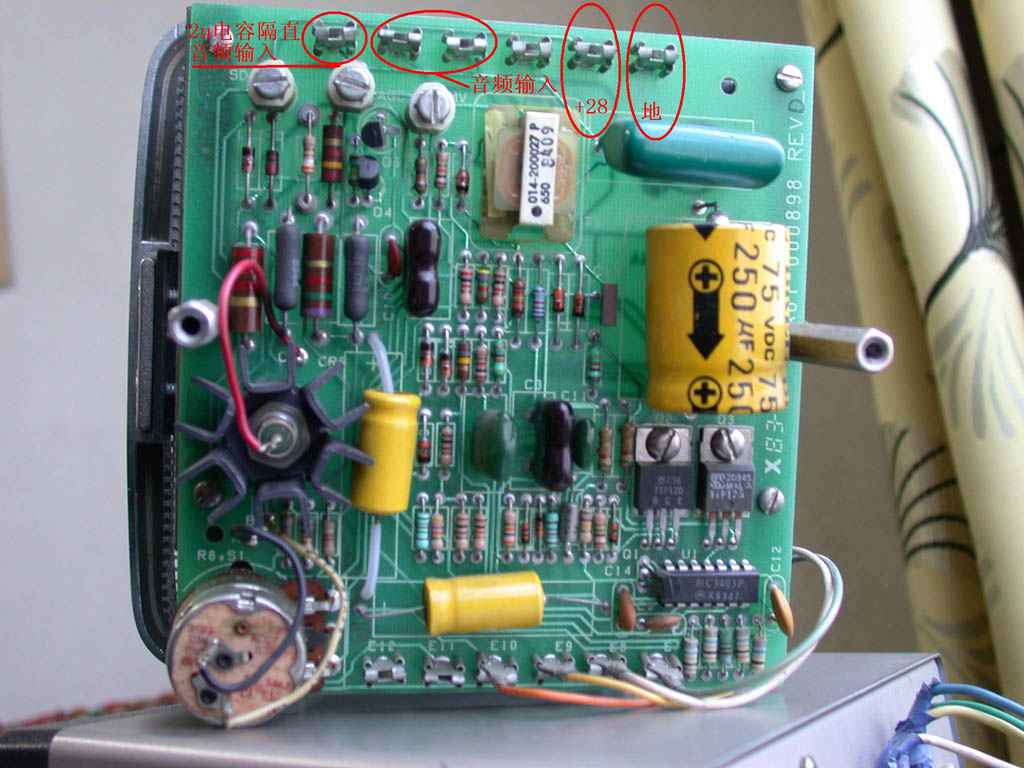

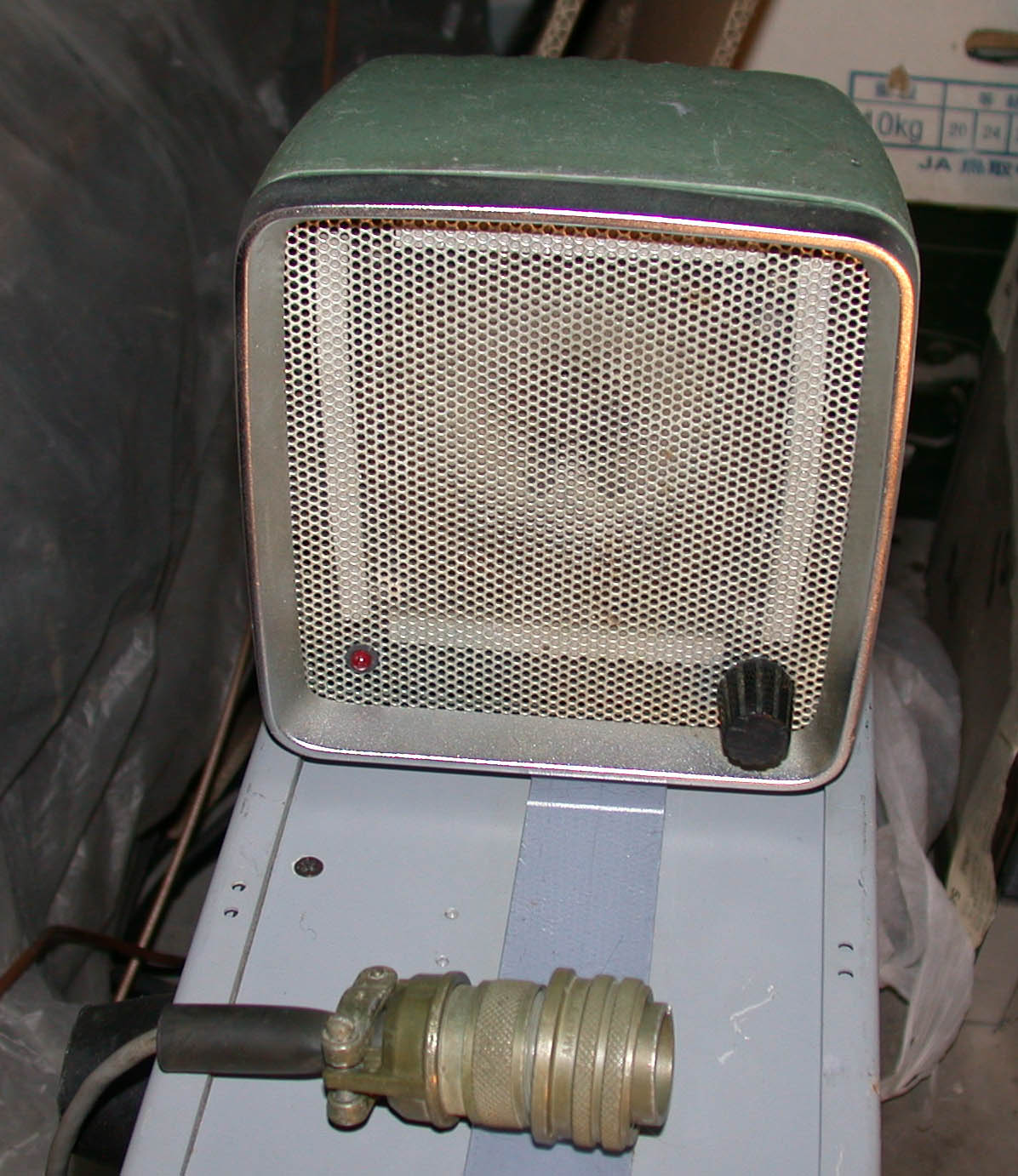

11． 随机还有一个带功放的喇叭箱和AUDIO接口的插头，几经摸索确定出电源接入和音频输入端后将其连接。正好做为接收机的声音输出。此喇叭值得推荐：全铸铝机壳，结实耐用，有重量感。适用电压范围宽，估计5V~36V都没有问题，内部保护功能完善，曾将电源反接也不见有“叭、叭”出现。带输入隔离变压器。怀疑有检波功能，但未测试出来。
四、 小结
GSE-924 MARK V应该是KW级功放的前端激励器，其设计思想就是只考虑具有发射功能足已，没有顾及想要接收的任何要求。但由于在选用模块时是使用的与SC-10相同的板块，可能考虑到互换性的因素，在各板块上的接收功能部分未做任何删减(当然就是没有考虑成本节约)。因此，理论上机器本已具备接收要求的所有潜质，这才使将其扩展接收功能成为可能。
从扩展后的接收效果看，机器很好的保持了SC-10的低接收噪音功能，所有收到的SSB信号听感都要超过本人手里的其它日本机器。当然此结论是基于①本人手里没有更好的日本机器，②以及个人的主观判断水平所限，所以不一定是正确的。
五、 存留问题和ISB模式
本次改造有待改进的部分是按SC-10的AUDIO板(1A3A4)设计还应具有RF增益控制（即手动AGC调节）和信号强度指示电路，由于现在所找到的电路板已不能再很好的安排元件位置，只好本次暂时作罢留待以后改进。

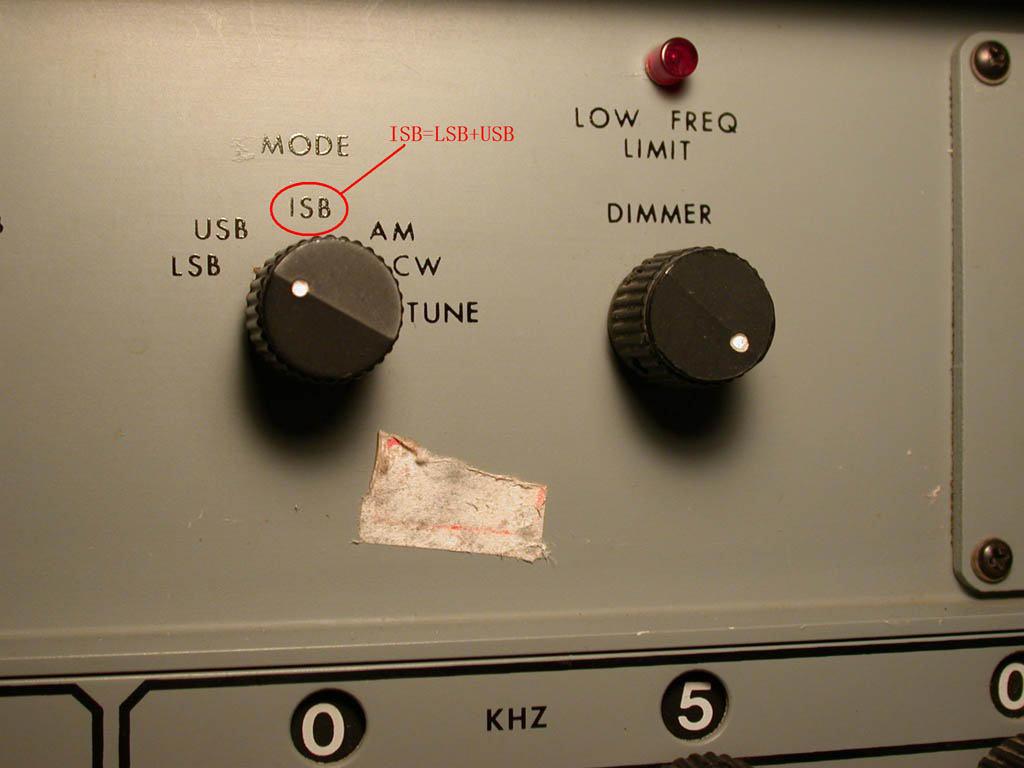

各位看官也许注意到本机面板中的模式选择键上还有一个功能叫ISB。这是本人首次见到此模式。通过对内部电路的检查发现，其实它就是在控制时同时将LSB和USB滤波器接通，如此不管来的SSB信号是LSB还是USB信号都能正常解调。可见其作用是在于当不知道单边带是上边带或下边带时就可能用此模式来进行接收。

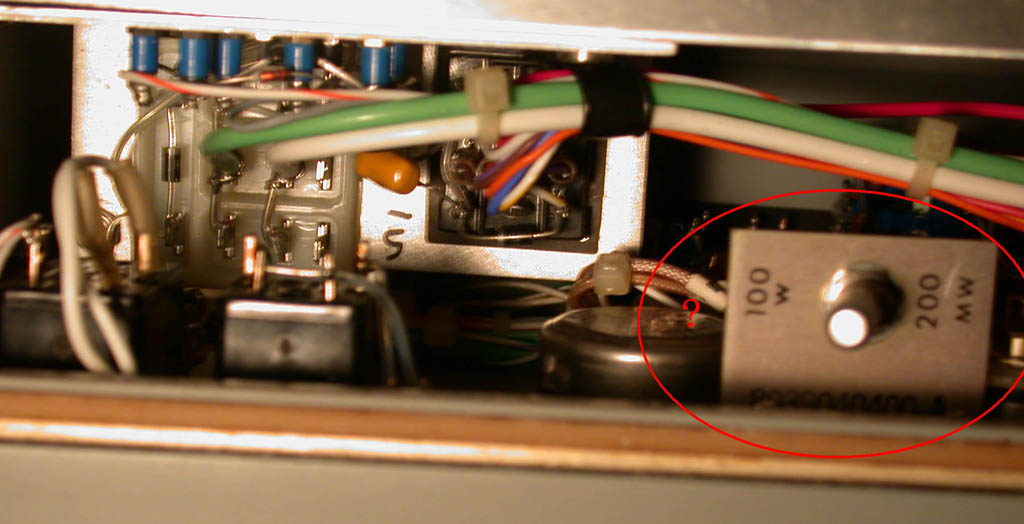

另外，机内还有这样一个开关暂时没有确定出用途。或许是输出功率调整？100W或200mW选择？这有待更多的朋友来解惑。
在听着奥运闭幕的礼花声中，本次改造也算同时完成。其间有很多待改进的地方。在机器内部本人增加了许多飞线，很多焊接点也不一定符合规范和标准，这些势必降低机器的可靠性（相信本机的原设计可靠性是完全满足美国军方标准的）；手工搭焊的两块板子在电子技术高速发展的当今确实有点对不住观众也需大家谅解；还有一些功能未能实现也是遗憾之一等等。
总之，本人在劳累和辛苦之中享受着过程，完成之后又拼凑出这样一篇文章来骗各位的喝彩（如果还能获得大家喝彩的话），同时也以期让大家享受成功的喜悦。
祝各位玩机快乐！
BG1ESX
2008年8月26日
