纵观收音机电路，其组成莫过于放大器和各种滤波器者。由于它要处理各种频率之信号，需要的频率比如中频信号和正在接收的某个频率信号，要让它们以最小的阻碍通过并根据需求进行放大，对于不需要的频率譬如不是想要接收的空中传输的各个发射台信号，收音机自身由于混频，交调，器件之非线性等所产生的各种新频率信号要为之设置最大的阻碍不许它们进入放大器。
一部优秀的收音机他的接收部分中的滤波器件对这些个各种频率的电信号的那绝对是爱憎分明的；如果收音机中相应的滤波器对待敌我频率的阶级立场不够坚定，那它决不会是一只好鸡。那么怎样才能知道我们的收音机对他要的信号足够友好，而又对他不该要的信号有足够的抵制能力涅？科学家们搞了个叫做啥“扫频仪”的玩意儿专门来查看，当然不光是查看而已，还可以一边调整机机里面的滤波器件（主要是那些俗称中周的家伙），一边用这个东西来实时监视调整过程中的达到的效果，直到使我们满意为止。
扫频仪何能何德有如此之能力？原来他自身能够产生一定频率范围内的所有信号，包括收音机需要的和应该要强加抵制的。这些个频率的信号由低到高（当然如果你喜欢也可以由高到低的干）的挨个儿的扫过去，故得扫频仪之名也。这些从扫频仪出来的扫频信号，虽然频率不一样，但个头大小可是完全相等的，它们进入一个正常的收音机后，该滤的滤掉，该放大的放大，最后可真是几家欢喜几家愁了，机机认为需要的信号被放大了N多倍，不需要的信号自然就被衰减到一个很小的值了。扫频仪再由专门的探头去挨个儿察看经过机机的各个频率信号之大小，把这些大小值以频率为横轴，幅值之大小为纵轴，在显示屏上画出一个连续的曲线，我们只要一看到这个曲线马上就知道在扫频范围内不同频率的通过状况，再看看是不是我们想要的那个样子。
国产扫频仪的开山鼻祖当属变态三（BT-3），电子管的，那个头绝对的威猛，据说里面用了好多颗6N11的电子管，好东西来的，新的6N11可能40元RMB一颗也未必买到，我三天的饭钱也没这么多涅！这位老大后来可是儿孙满堂，晶体管版的，集成版的……统一的再在后面加字母以示辈分之高低，如BT-3B，BT-3C，BT-3H等等等等。这种通用的扫频仪并非针对收音机，中心频率多在1-300M，扫频范围最小大约到几百个千赫，主要是牛逼的人士用来玩电视机的，对付收音机的调频基本还算凑合，对调幅可能就不怎么灵了，为此咱特的搞了个中频图示仪，专仪专用，AM的，FM的，大约还有其他的很多我没听说过的。
还是我们一衣带血的睦邻，日本帝国的人民能干，专门搞了些特地用来干收音机的扫频仪，在收音机界最有名的大约就是目黑MSW-7125A了，据说当时俺们收音机厂们可是花了好多万一套从他们那买了好多好多，现在大把的收音机厂关的关，转的转，于是这些个曾经辉煌的目黑MSW-7125A们就有好多流落到我们这些成天不务正业的家伙手里，价钱几千就能搞到，风闻最初有八九千一台涅，上回鸟坛有人搞到一批卖二千一台，买者如潮涌，后来又有说这批仪器有些些问题云云，不得而知。
我因一时心血来潮遂网罗各地二手仪器商信息终于某日以我自己认为的高价和二手仪器商认为的极低价二千五百现大洋获此MSW-7125A一只，向本坛昭示本鸟将彻底告别摸黑年代，全面进入到崭新的目黑年代（全体起立，热烈鼓掌十分钟。双手向空中下按以示安静——掌声渐渐稀落）。
购仪过程中曾得到无锡tomcat王老师的热情指导，在此表示感谢！
得意之余，未免有卖弄之欲望，故著此说也。
本使用指南全面参考了红灯大师的大贴题曰“目黑meguro 7125A说明书. (Thanks for Mr.Pentax007)”的使用说明，链接：
点击打开连接
在此特别鸣谢！
仪器的使用说明链接内容已非常详尽，只消仔细研读即可，如有看不懂西洋文者，可至版主封俺的ID一星期，使我无法登陆鸟坛大泡，时间富余无所事事，自然当译此文矣！
扯的差不多了，下面开始介绍本仪器之使用。
仪器到手后首先在自己的心中要有个规划，仔细想想将来要用这玩意儿测收音机的哪些个项目，立个提纲，这对后文将要说到的具体设置具有关键性的作用，前面已经提及，这个东西是专门用来干收音机的，如果要弄其他玩意就未必合用了。该仪器能够提供的具体指标为：
1． 包括 IF(455KHz/10.7MHz),LW,MW,SW,FM波段
2． 具有窄频与宽频扫频功能
3． 扫频范围 455KHz/10.7MHz/0.1-3MHz/1.5-30MHz/63-110MHz
4． 扫频宽度 10KHz-36MHz
5． 输出电平(50欧负载) 100dBu(0.1rms)准确度±1dB 输出控制 80dB(1dB/每步进)
6． 频率可变范围 扫描范围内任意的5个频率点
7． 设定方式(存储方式) 4位或5位 最小设定位数 0.1KHz/1KHz/10KHz
8． 显像管 23cm(9英寸)电磁偏转，垂直灵敏度 1mV/格，可变，附有20dB衰减器
9． 频率响应 DC-10KHz
10． 外形尺寸/重量 约230W*330H*370Dmm/10.5kg
这个仪器提供有六个通道的扫频测试功能，每一个通道可以根据各个人的需求单独设置，这就是刚才我说为什么要在仪器到手后首先要在自己的心中做个规划的原因，对于每一个测试项目，要想好您特别想要关注的五个频率点。比如我，想让它干的项目（最多六项）如下：
1． 调幅的465KHz中频测试，希望关注的五个频率点：首当其中自然是中心频率465KHz，其余四个频率分布于465KHz两边，460KHz和470KHz用来看看注重于声音效果的收音机的中频带宽是否足够，边上再上两个频率点450KHz和480KHz用来查看带外的衰减是否足够？当然如果您的收音机是八十年代以后的新一代产品，里面大量使用了455KHz或者450KHz的陶瓷振子滤波的，应该要根据实际情况和需要去订制自己喜欢看到的频率点。大家看到了，我的AM中频的五个频点由高到低分别是：450KHz，460KHz，465KHz，470KHz，480KHz
2． 调频10.7MHz中频测试，包括鉴频器在内也一起用这一项来测了，省得搞来搞去的。我的FM中频的五个测试频率点由低到高分别是：10.2MHz，10.5MHz，10.7MHz，10.9MHz，11.2MHz。
3． 中波段整个波段测试。五个关注的频率点分别是：600KHz，800KHz，1000KHz，1250KHz，1500KHz。可以在600KHz和1500KHz两个频率点对整个中波段实施三点统调，据说只要把这两个频率点弄好了，中间的频率点（大约1000KHz左右）自然就是OK的，故我们只要弄好了这两个点，你就可以得到三个想要的点了（抓住咪咪就能干？太黄了！）。比如一条两头弯着的蚯蚓，把它的两边距离端点大约整个长度的十分之一处用胶水固定在地上，那么它的中间点自然就是出现在我们想要让它固定的那个点上了。据书载，那些弯曲的部分叫啥“跟踪误差”，是不好的，但以前也没啥好法子去弄它，现在有说可以搞个啥补偿的门路来彻底的把它摆平，但电路和调整较麻烦，非我等小小鸟所能为也。
4． 调频段全波段测试。由高到低的五个频率点分别为：90MHz，94MHz，98MHz，102MHz，106MHz。正如中波段一样，调频波段可以在90MHz和106MHz两个频率点做统调。
5． 短波段。这是个最让人不知所措的频段，对于普通的收音机，我觉得只要能干好6-18MHz频率范围内的接收就已经很好了，不同的机器的频率范围都不太一样，毛主席年代的普及型机机多有高端只上到12MHz的，大约是限于当时元器件性能的限制以及那个年代拥有优秀的电磁环境，更适合于用短波的低端频率广播的缘故？现在大量的多波段机器短波高端有到23MHz或27MHz的，却也没见在短波高频率段收到啥台，所以我喜欢于把6-18MHz范围内的短波弄得像点样子就行了。鉴于此，在短波段我设置的五个测试点分别是：7.2MHz，9.7MHz，11.8MHz，15.5MHz，17.7MHz，因为这些频率点基本上处于标准国际米波段的中间位置，考察它们的特性具有实际的接收意义。
做好了规划，下面就可以在机器上设置实施了。
刚买回来的扫频仪是人家根据他们自身的需求而设置的，对我可不一定适用的。我得根据我自己的使用规划来重新设定它，将来使用的时候只要根据你想要测试的项目直接按一下仪器上相应的“channel”键就行了。这有点象老式的彩色电视机的频道预置键，每一个键对应一个您想要看的电视频道，但在电视机买回来的那一天就应该根据你的需要把每一个预置键调好频道，调好后把设置的小门关上以后基本上就不怎么动它了。目黑7125A它也有个小抽屉，设置的时候把它拉开预置，预置好以后关上抽屉，平时使用就不必打开了，除非是特殊情况需要重新设置。
先介绍下这个扫频仪面板上的各个功能吧，以免后面说弄哪个东西的时候不知所云。

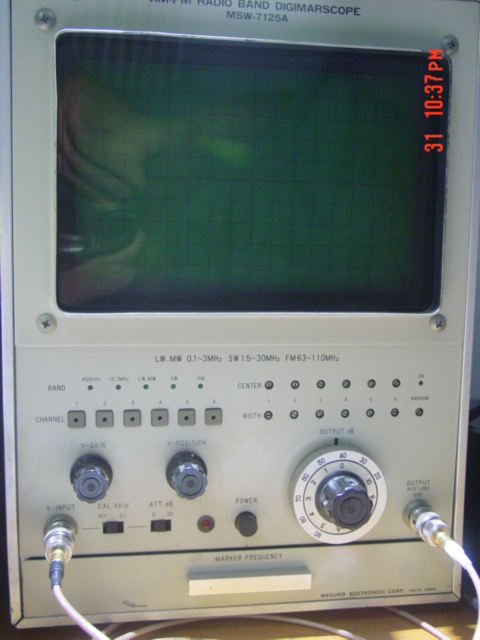

目黑MSW-7125A的前面板很简单。最显眼的部位当是大大的显示屏了，这个部位没什么可操作的，我们只要用眼睛盯住它看就行了，呵呵。
显示屏下部的左边一排灯，每个灯的上面都有一个波段代号曰“455KHz”，“10.7MHz”，“LW-MW”，“SW”，“FM”云，这排灯的左边标注着“band”意即波段的意思。在工作状态，这排灯肯定会有一个会点亮，表示当前工作在某一个波段。AM的中频时当点亮“455KHz”的这只灯，盖因日本的AM中频是455KHz的缘故吧；FM中频时当点亮“10.7MHz”的这只灯；余类推。
左边一排灯的下面有一排按键，共六个。每一个按键上方都有一个数字，从左往右依次为1，2，3，4，5，6，键左边标识有“CHANNEL”的字样，表示通道号。每个按键的中间都有一个小灯，当您按下某一个键时它中间的那颗灯就会点亮，告知您已经工作于此通道状态了。
通道的按键下面有两个稍微大些的黑色旋钮，左边的钮上边标识有“Y-GAIN”者，工作时拧动它可以调节显示屏上显示的曲线的幅度值，免得这根曲线太大跑到显示屏的外边或太小我们的凡胎肉眼看不清楚，说明书上写着的：当这个钮拧到最大位置（顺时针干到底）的时候，如果没有衰减的话（后面会提及）垂直的幅度就是显示屏上1个厘米的长度代表1个毫伏特的电压（灵敏度还是挺高的，呵呵）。当然如果这个钮没有拧到最大位置而是中间某个位置，那么显示屏上的曲线幅度可不就不知道多大了么？那倒也不会，只是要麻烦算一下罢了，怎么算？看到这个“Y-GAIN”钮的右下方有两个小小的可以拨来拨去的东西没？正常工作的时候，左边那玩意儿，一般都是拨在“OFF”的位置上，要不把它拨到另一边“0.1”的位置试试？此时显示屏上当出现两条竖线，这个竖线的在显示屏上的长度值如果没有受到衰减的话，代表了0.1Vpp的信号在显示屏的长度，当您拧动上面那只“Y-GAIN”的钮时这个竖线的长度也会跟着变化，但不管它有多长，始终是代表了0.1Vpp的信号应该具有的长度，反正显示屏上也有刻度标示，记住这个0.1Vpp信号的长度后，再把这个小开关拨回“OFF”的位置，拨回去后可不要再去拧“Y-GAIN”这个钮了，此时再看看显示屏上曲线垂直方向的长度大小，根据0.1Vpp信号所应该有的长度大小值就可以计算出Y轴输入的信号之大小了——晕了没？晕了就算了，继续看下面其他的吧，反正不知道信号之大小关系也不大。
使用的时候您有时会觉得输入的信号很大，这当然是好事，代表我们的收音机的放大器增益高嘛，但在这个扫频仪上只要拧动“Y-GAIN”一点点显示屏上的曲线变化就好大好大的，很不方便的啦。没关系，刚才不是说到“Y-GAIN”钮的右下方有两个小小的可以拨来拨去的东西么？左边的是调那啥0.1V的；右边还有个小开关把它拨过去放到“20”这一档，它会把你输入到Y轴的信号缩小十倍，当然此时您再把“Y-GAIN”钮拧到最大时垂直的幅度就是显示屏上1个厘米的长度代表10个毫伏特的电压了，对应的左边那只小开关拨到0.1Vpp时显示屏上的两条竖线的长度就应该代表1Vpp的信号幅度大小了。
刚才说到通道的按键下面有两个稍微大些的黑色旋钮，左边的钮是“Y-GAIN”已经说过了，右边还有一个标识有“Y-POSITION”的，这个妞没有多少滑头，拧动它就可以移动整个曲线在显示屏的位置，往左移曲线往下跑；往右拧曲线往上跑，你喜欢让这个曲线停在啥位置都行。

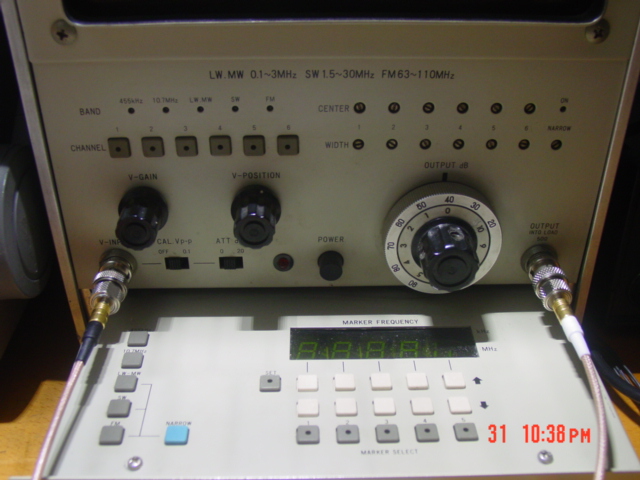

再看看显示屏的右下方，就是两排可以用小的平头螺丝刀伸进去调整的玩意儿，应该都是些小电位器来的，外加一个灯。这些玩意儿等到后面说到怎样去设置各个通道的时候再说吧。
两排电位器的下面有个大大的旋钮，它是用来衰减扫频输出的信号幅度用的。放在最大输出位置的时候输出的信号是0.1Vrms,输出的扫频信号可以通过大旋钮以1dB为单位连续的从0.1Vrms衰减到10uVrms,调节范围80个dB值。套在外边的一圈银色大旋钮转动一格信号变化10个dB值，嵌在里面的黑色钮转动一格信号变化1个dB值。
仪器的右下方有个BNC头子，通过它可以输出我们设定好的扫频信号，仪器的左下方的BNC头子，从收音机输出的检出信号通过这个端口干到仪器里面去。
仪器的下部的正中间位置有个电源开关，开关傍边有个小灯，开电后它就会点亮。
仪器的下部有个可以拉开的抽屉，里面可是有一大堆按键和显示数字频率的窗口，我们的设置工作主要就是要从这里开始。
按下中间仪器中间那个上方标有“POWER”的开关，傍边的灯儿亮了没？啥，没亮？球，电源插头还没插到座里去涅。慢着，插上电源插头之前先看看仪器后下方大约屁眼所在的位置有个叫“VOLTAGE SELECTOR”的玩意儿，叫做电压选择器来的，中间那个箭头应该指在“C”或者是“D”的位置才好用！否则，呵呵……通电后有没有冒烟请打电话告诉我哈。
通电了，旁边的灯也亮了，也没冒烟，好！拉开仪器下部的这个小抽屉，对照我上面已经想好的五大纲领，开始设置。看到抽屉中间的那颗灰色的健了么？对，就是它，上面标示有“SET”字样的，按一下它，它中间的灯亮了吧？好得很，来吧。
1． 首先选好通道号1，按一下“CHANNEL”字符旁边的“1”字，这个健的中间的灯也亮了。
2． 第一个是啥来着？调幅的465KHz中频。选择波段吧，在抽屉的最左边一排竖着的灰色按键，最上面一颗其上方标示有“455KHz”字样的，按一下，显示屏左下方的标示有“BAND”的一排灯第一个,位于“455KHz”下面的那一颗亮了。
3． 设置我想要关注的AM中频的那五个频率点。抽屉中间一排横着的五个按键，中间有小灯，上面标示有1，2，3，4，5的数字的，从低到高挨个儿来，设置第一个频率450KHz，先按下“1”键，它中间的小灯儿亮了吧？这时候看看抽屉中间上方的五位数字显示，每一个显示的数字框下面都有两个白色的键，按动这两个键它们上面那个位的数字就会变化，上面的键按动数字递增，下面的键按动数字递减，五个数字显示的下方共有十个键，慢慢的调吧，直到五个数字依次是45000为止，第一个频率点450KHz就算调好了；接着调第二个频率点460KHz, 按下数字“2”键，它中间的小灯儿亮了，继续拨弄五个数字显示下方的那十个白色键，直到五个数字依次是46000；接着调第三个频率点465KHz, 按下数字“3”键，它中间的小灯儿亮了，继续拨弄五个数字显示下方的那十个白色键，直到五个数字依次是46500；照此继续干第四个470KHz和第五个480KHz,至此AM的五个频率点就算是设好了。
4． 设置好这五个频率点后我们再来看看显示屏上，屏上应该会有一条线，把那个标示有“V-GAIN”的大黑钮反时针拧到底，再拧一拧旁边的那只标示有“V-POSITION”的大黑钮，让显示屏上的直线出现在您喜欢的某个位置。仔细看看这条线吧，他上面应该有几个亮点吧？这些个亮点其实就是我们刚才设好的那几个频率点，俗称“频标”来的。还记得显示屏右下方的那两排可以用小的平头螺丝刀伸进去调整的玩意儿么，现在我们要开始去干它们了。上面一排标示有“CENTER”字样的，叫中心点，调节它可以把我们想要的某个频率点显示在这条线的中间位置。比如刚才我们设置的五个频率亮点，中间的亮点应该是465KHz,现在我们拿小螺丝刀调节上面那一排中的第一个调节器，为什么要干第一个而不是其他的？因为我们现在还是在设置第一个通道CHANNEL 1 嘛，等到后面设置其他的通道的时候比如通道3的时候就该去搞第三个了。拧动那个小旋钮看到中间的那个亮点的位置在屏上那条线上左右移动了吧？把它调到您想要在的位置比如正中间吧。
5． 现在我们再看看线上的这些被叫做“频标”的几个小亮点吧。也许你觉得这些频标靠得太近或者离得太远甚至有的都跑到显示屏的外边去了以至于看不见它们了！用小螺丝刀调节下面那一排中的第一个调节器，上面已经说到过的，因为我们在设置第一个通道，所以要调第一个。用螺丝刀把这个调节的小东西顺时针往右边拧，那么这几个频标亮点会向中间靠拢，把它反时针方向向左拧那么它们就会向两边分散开，把他们都调到你喜欢的位置吧，呵呵。这一排调节器是用来调节扫频宽度的，所以他们的旁边标示有“WIDTH”字样，意即控制着这个通道的扫描频率之范围。
6． 接着干调频的“10.7MHz中频。这回得选通道号2了，按一下“CHANNEL”字符旁边的“2”字，这个键的中间的灯点亮，重复上面所述的第2项至第3项设置，直到五个频点的五个数字显示分别为1.10200, 2.10500, 3.10700, 4.10900, 5.11200 ；再重复上面所述的第4项至第5项设置，直到显示屏上显示的那条线上的五个频标出现在我们喜欢看到的地方。
7． 重复上述第2项至第5项设置通道3，设置五个频点的频率分别是1. 6000， 2.8000，3.10000，4.12500，5.15000。设置这一项及后面的两项调频段全波段和短波段时有个新的花样要我们来处理了，咋处理涅？请继续看下去。
8． 看到那一排竖着的灰色波段按键旁边有个蓝色的按键没？上面标示有“NARROW”字样的。在按下某一个相应的波段键即灰色按键（如LW-MW）的同时按一下它（即同时按一下这两个键），这时显示屏的右下面的一个灯会点亮，对，就是那个上面标示有“ON”的字样的。据说明书上说，在这种情况下，仪器就会在我们所设定的那五个频率点放慢他扫频的速度，以方便我们仔细察看这些频率附近的情况。面板上的这个灯的下面还有个可以调整的玩意，上方标示有“NARROW”的，拿小的平头螺丝刀伸进去调它，可以把相应的那五个频率点附近的扫频率展宽，即改变在我们设定的频率点的慢扫描的速度，把这个小东西反时针拧到底，这时候就相当于没有放慢扫频速度，即使是那颗小灯“ON”是亮着的也不管，因为这颗号称是“展宽”的钮是拧到了最小位置嘛，和关着不是一样么？当把这个小的调节器用小螺丝刀向右拧到底即把它干到最大位置，这时候我们所设定的那五个频率点附近的扫描速度会降低到正常时的五倍，比如说原来不展宽时，我们设定的某个频率点附近的扫频时间假如需要0.6毫秒的时间，现在用3个毫秒的时间来扫这一段频率范围。我们可以根据自己的需要把这个钮调节到自己喜欢的某一个位置，即把我们设定的频点附近的扫频速度降低到1到5倍之间。俺到目前尚未搞清楚这个展宽对我有啥意义，只是知道有这回事罢了，以后也许会发现这个“展宽”功能乃是个极其有用的功能，也未可知。
9． 搞了这么久，调幅的465KHz中频，调频10.7MHz中频，中波段整个波段这三大项终于算是设定完毕。剩下的两个，调频段波段和短波段只要依据已经想好的各个频率点根据上面所说的中波段的设置去如法炮制就行了。我所要说的是对于短波段，也许那个叫做“NARROW”功能的很有用，如果你喜欢像我一样，把频标的频率点置于标准国际短波段米波段的中间位置，放慢这些区越的扫描速度方便我们仔细研究这些频点附近的频率特性显然的具有现实意义。
10． 好了现在我们想要的几个测试项目全部已经根据自己的需求设置完毕，记得再按一次抽屉中间的那个标示为“SET”的设置键，就算退出设置状态了，关上那个小抽屉。我们现在所有设置的各个波段的频率点仪器会永远的记住它们的，下次我们要用的时候只需根据需要按一下通道号“CHANNEL”旁的1，2，3，4，5，6的某一个数字就行了，仪器会从他的记忆体里面调出我们现在设定好的各个频率参数。不过，记住这些数据的记忆体，他们是由里面的一支小电池供电来长期维持的，以保证即使关电后这些数据还能保存，当这颗电池电力耗尽的时候会是怎么样，结果大家都是知道的吧？当然只要再重新设置一把即可，可但是您得在每一次开机后都得重干一遍！
如此复杂的设置工作都搞定了，使用基本上也就没啥问题了。但是还是有几个需要注意的就是：
1． 扫频仪的输出阻抗是50欧姆，内部没有隔直流电容，如果把扫频信号接往收音机电路，需要串一颗0.01uF-0.1uF的小电容，否则会严重影响收音机电路的正常工作点，造成无信号输出。
2． 仪器的V-INPUT端是高阻输入，比较容易受到50Hz的电力线路干扰，需要使用屏蔽效果良好的电缆把信号输入进去。
3． 收音机电路中输出的直流电位会使显示的曲线产生很大的垂直方向的位移，有时即使调节“V-POSITION”旋钮也无法把曲线拉到显示屏的中间来，这时候需要在输入端串接一个1-10微法的电容把这个直流隔离掉。
4． 如果从收音机输出的检测信号没有通过鸡鸡的检波器或者鉴频器，需要使用带有检波功能的专用探头才行，当然自己做个这样的探头也很容易，串一个高频二极管加一个1000皮法的小电容即可搞定，当然要做好相应的屏蔽措施以免引起干扰。
5． 注意适当调节扫频输出信号的大小，过大会引起失真，或者使鸡鸡的AGC深度控制，过小会引入干扰，这些都会影响测试的准确。
最后，我想说的还有两点：
1． 根据我数天的使用结果充分证明：经过目黑调整过的鸡鸡他的良好的接受性能无疑是有保障的。我手头的多台机器可以作证。
2． 如果您只是个业余爱好者，拿扫频仪主要是用来调试AM/FM中频和鉴频器部分而且有一定的动手能力，我是不推荐大家花数千元买专用的扫频仪来玩的，自己动手做一个扫频信号源及锯齿波输出电路，配合带有外X轴输入的示波器就行了，也不需要有多高级的示波器，因为扫频仪的显示部分处理的都是很低频率的信号，二手市场上价不足二三百的就足以胜任，其个中乐趣当远比直接玩现成的仪器要大得多了去罢。有空时我倒是可以把电路给杜撰出来，但我自己不会再去搭建它了，因为我现在已经拥有目黑了！
