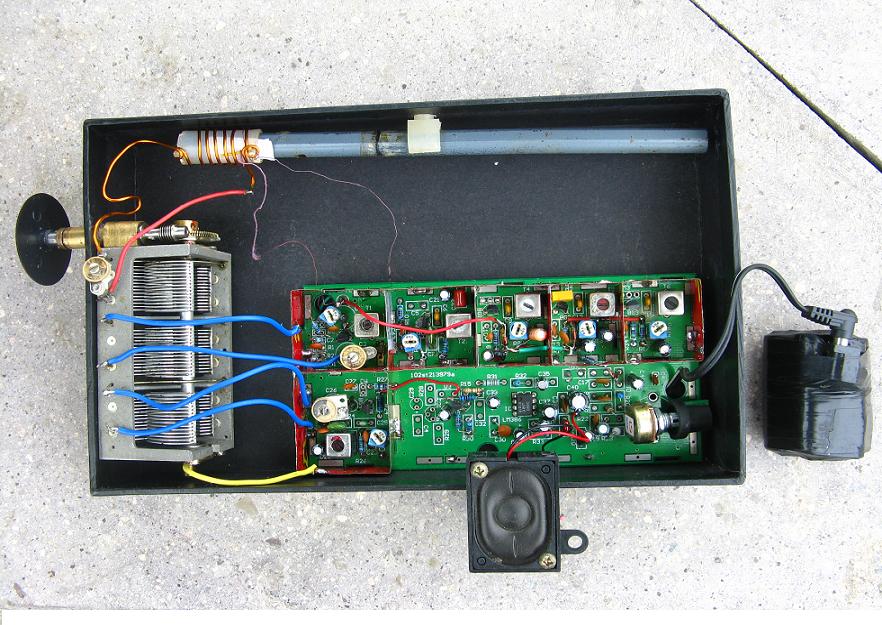

全家福
正面

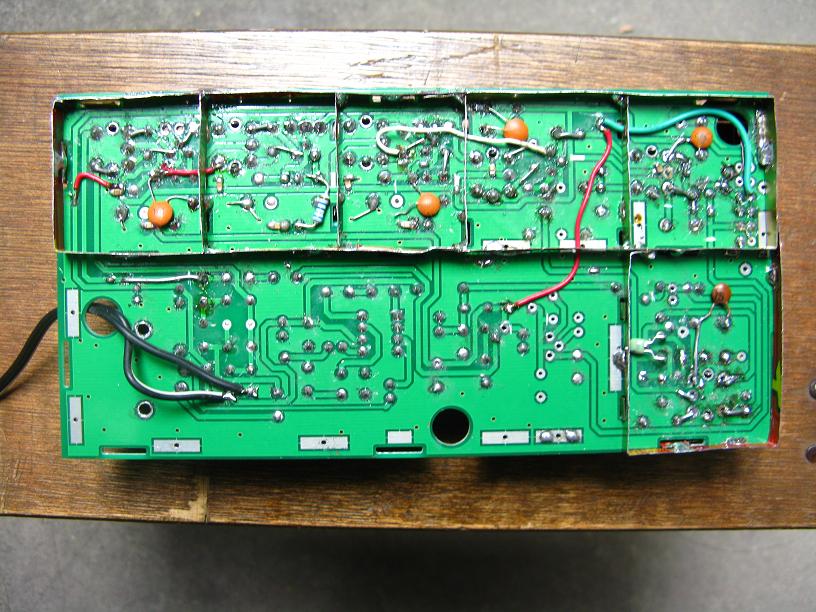

反面
本振

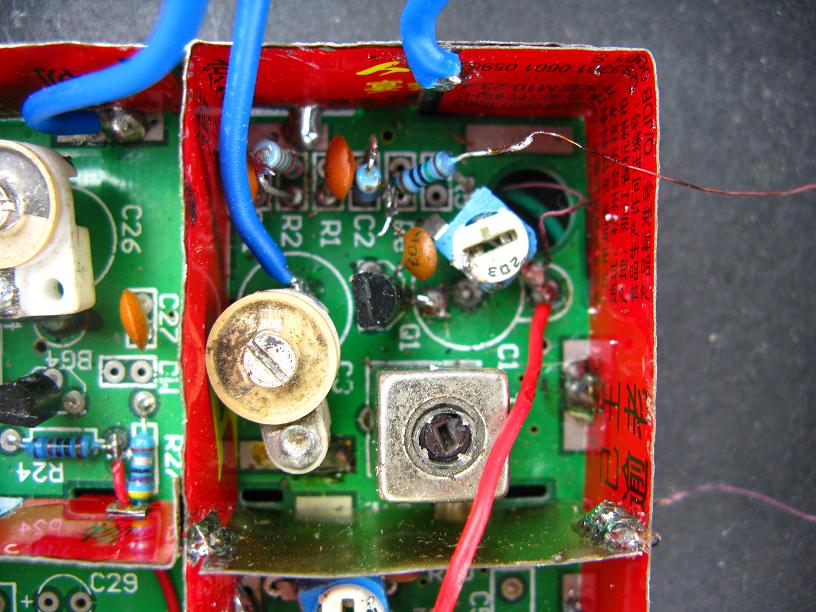

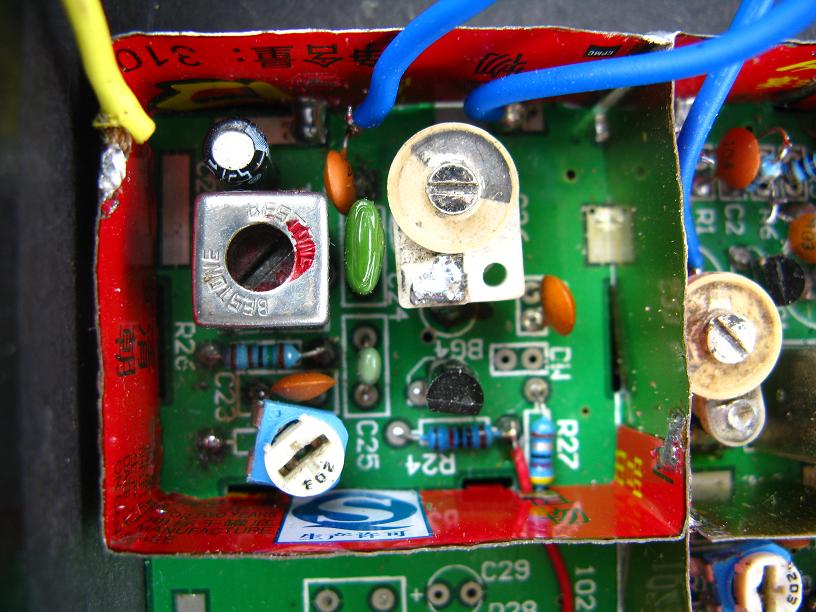

高放
混频

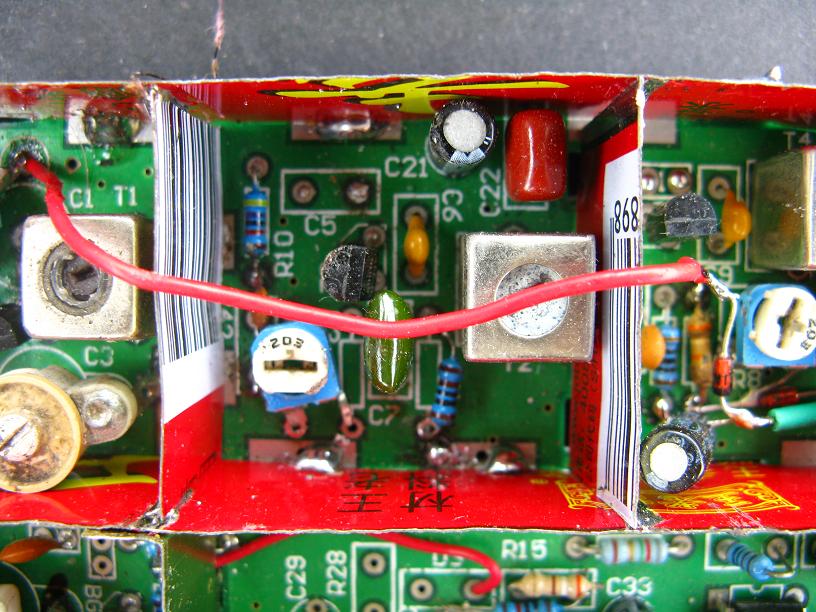

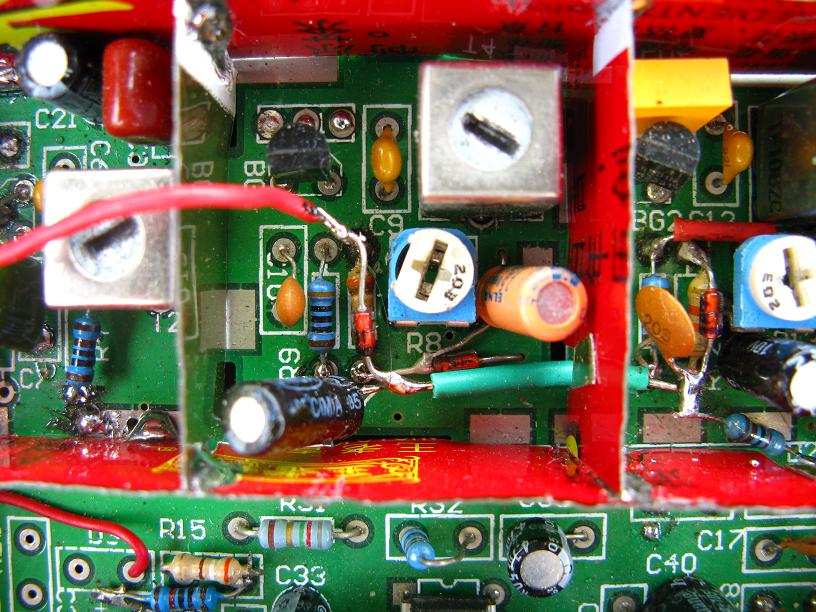

没有用上的一中放

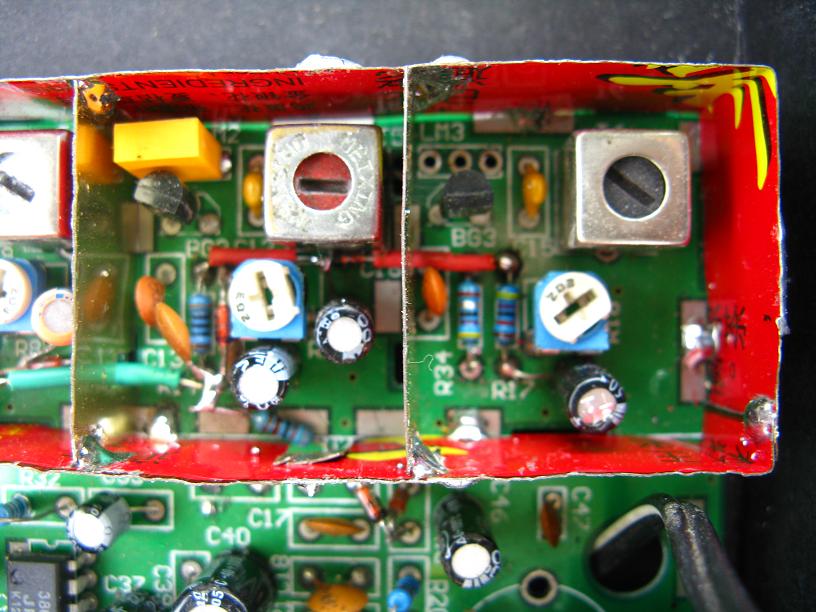

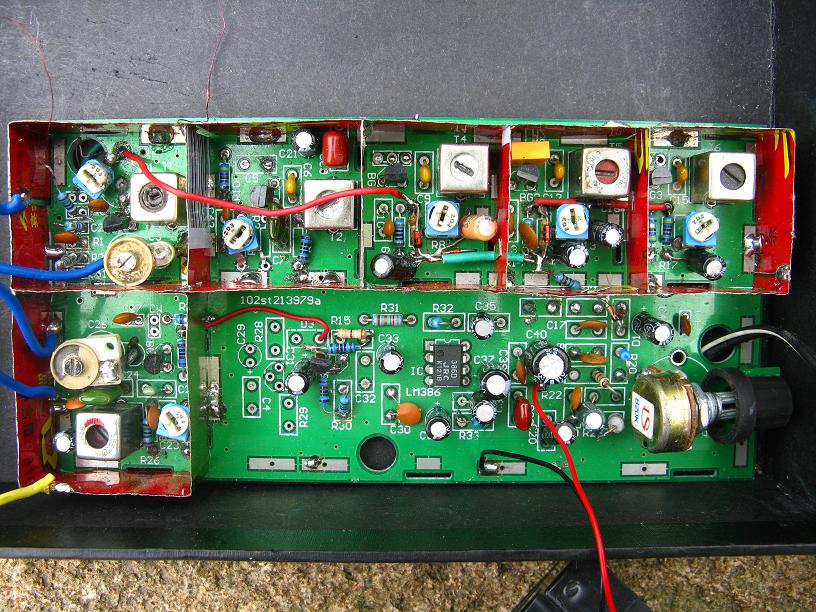

正在使用的后两级中放

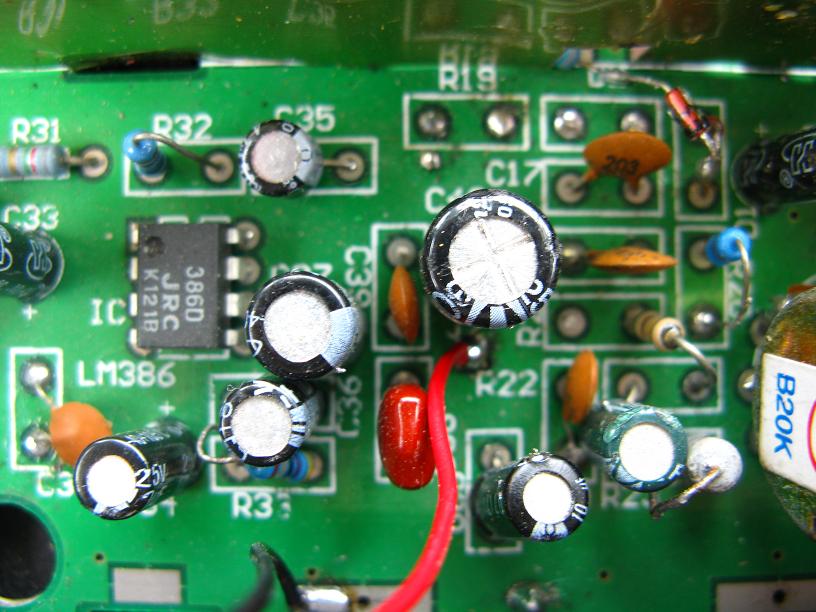

检波，低放

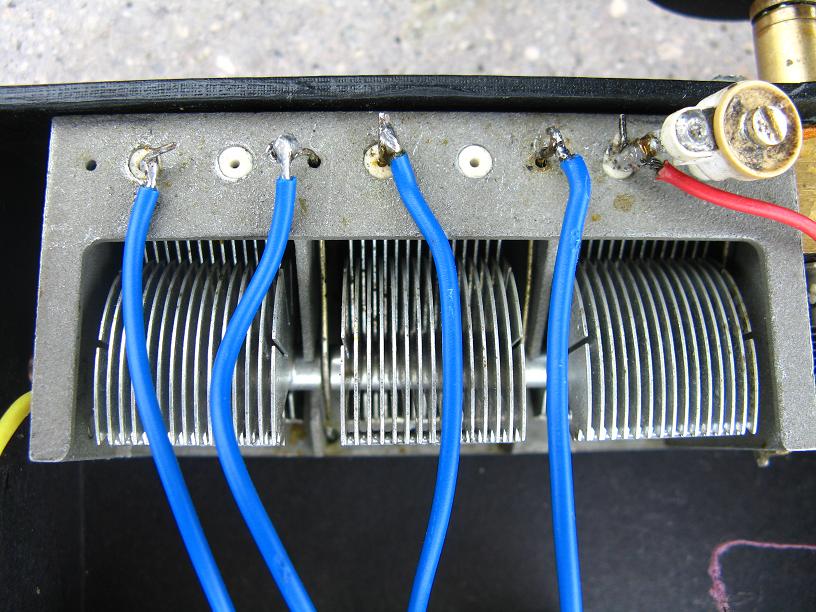

空三联

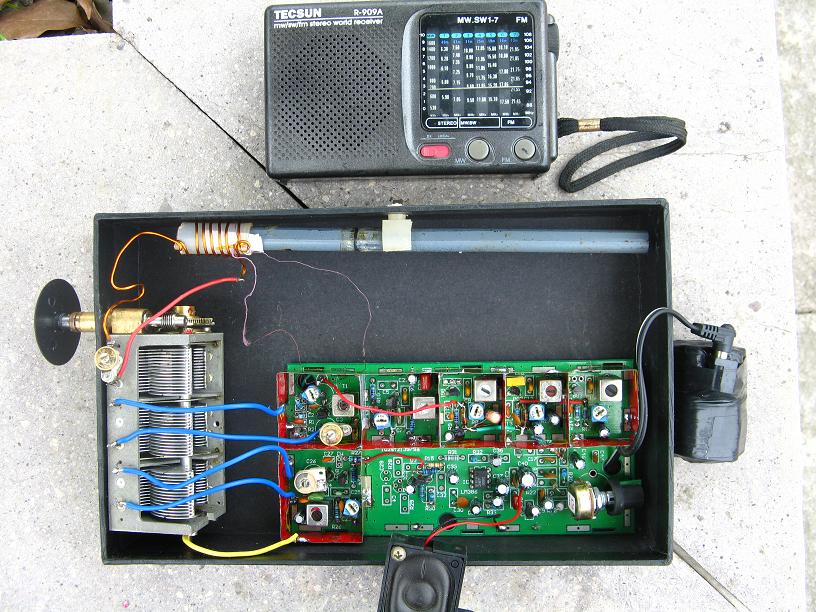

和R909在一起

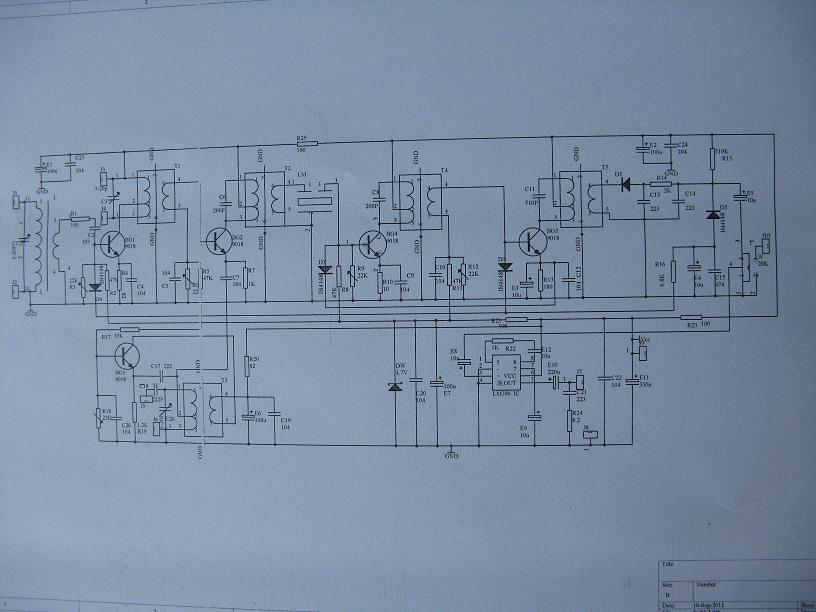

原理图
上星期利用原先做的三中放中波板子改了个短波机6-18M。在没加高放前除抗镜像干扰比R909好外其它指标都基本一样，加了高放之后其它都要好过909，特别是灵敏度方面可以说是天壤之别呀，在房间里，909收台要选地方，而它不用，每个地方都是好地方，而且909信号很飘，但它几乎没有，抗镜像干扰更是再上一层楼。就高放那十个元器件可是花了俺整整一个星期时间才把它整稳定。中放和低放还有检波还是用我以前成熟的电路，只是少用了个陶瓷，AGC电路做了改动，两个中放和高放都加了AGC，这样更适合短波。本振也很稳定，连续收听几小时都不跑台。以后有空想再把第一中放也加上，电路肯定要做较大调整，因为就这样直接加上会自激！本电路没什么特别之处，就是博大家一笑。
通过这次做短波使俺对自激又有了更深的认识，自激俺现在是把它人、分为两种：一种为整个电路自激，这种自激为生的原因多是退耦不好，可以加强退耦，如增加退耦器件，改变线路走向，特别是电源线路的直向。一种为部分电路自激，该自激只是限定在少部分相关性很强的元器件之间，是该电路内部反馈所引起的，如俺上面的高放自激就是属于这一种的，那就要想办法阻止，一开始用了好多方法，就是不见效果，如在高放线圈初级并电阻，改变匝比，加负反馈电容，换内反馈小的晶体管，都得不到好的效果，只能减轻。最后没办法了，停了一天，第二天清早还没起床，突然灵感来了，自激不是正反馈过强吗？别的地方不行，在输入端动行不行呢？在分析了可变，磁性天线和高放电路连接情况的特点后，改变了天线次级接入方式的同时再加一个隔离电阻，效果立马为生了，高放工作十分的稳定。
另外屏蔽很重要，它对两种自激都有用！
