本人在居住的五楼平台上架设了一个T型24米短波天线，用屏蔽线连接到收音机天线插孔，可轻易、稳定的收听到罗马尼亚、蒙古、加拿大、法国、俄罗斯等多国华语广播。
　　因调频波段接收天线庞大，不易架设本人没有试过远程接收，这里主要讲下自己用中短波进行室内远程接收的小经验与大伙交流学习。

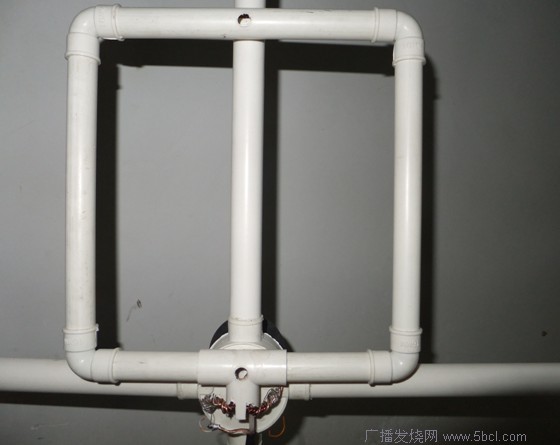

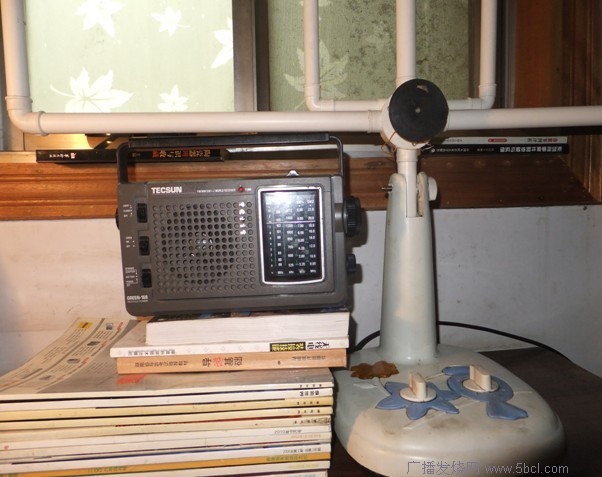

　　本人花了十六元钱在水暖商店买来塑料水管、直角、3.4通接头和坏风扇底座做了一个室内的短波方框型天线。经过两天两夜的试听对比，此天线和室外的T型天线相比，收听效果基本差不多，只是框型天线降噪音的效果好于室外24米T型天线。
　　比如11805KHZ处的土耳其台和7380KHZ的伊朗台，用T型天线听觉上声音略大但背景噪音也大，用框型天线调整可变电容基本上噪音消失。在收听澳大利亚台时，背景声音很静，连人的呼吸声都可以听清。

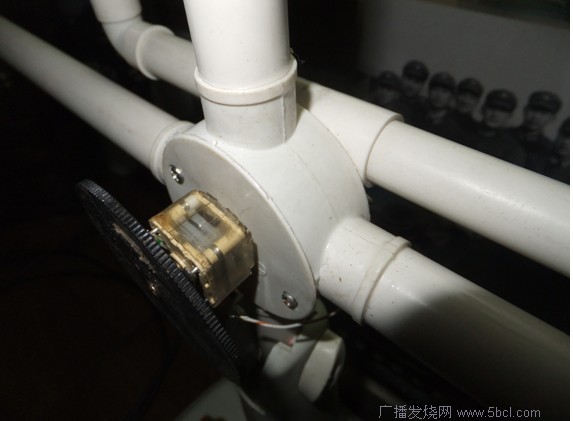

　　该天线中间为支撑竖杆，大框单边75厘米，周长3米，用3米长的粗电线穿入管内，电线两条与可变电容、定片焊在一起。小框边长20厘米，周长80厘米，用同样1米左右的电线穿入管内，拉出线头与2米左右的屏蔽线焊接两头后，插入收音机短波天线插口内，也可将收音机紧靠天线耦合信号即可。为两框内便于穿电线，线可略留长点，线穿入管内后再连接塑料管各接头。
　　此天线有点庞大，可调频率大致为5700-29000KHZ之间。在7000-26000KHZ之间调整听感明显。22000KHZ以上频率基本无台，只有一些电台的镜像，偶尔能收到对讲机之类的通话和发报声。
　　

　　在中波方面，本人参考了德生新出的AN100、AN200型中波环形天线的外观照片。利用身边的物品制作了中波环形天线，旋钮为瓶盖，底座为录像带盒，大线圈的白色塑料管是在开水里烫弯成型的塑料水管，小线圈是捡来的纸筒。
　　网上德生的简易介绍环直径是228毫米，漆色线，平绕28匝，中间有抽头，形成初、次级两个线圈，次级线圈可用插头插入收音机中波天线插孔内。

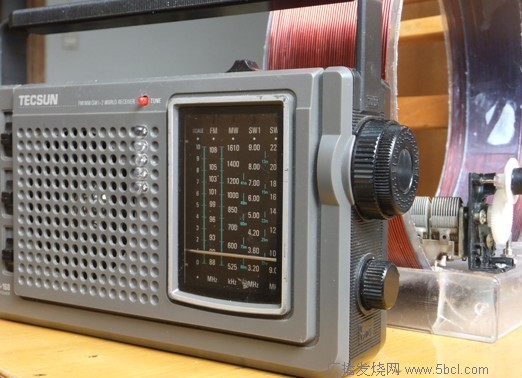

　　因大部分收音机只有短波天线插孔，本人制作的环形天线原理和德生一样，天线以耦合形式提供调谐出的信号，不用改动收音机部分，用时将收音机紧靠天线即可。
　　制作中大线圈直径180毫米，没记匝数的用废电动机上拆下的漆色线穿进管内约20匝左右。线圈两端与废收音机拆下的可变电容并联组成调谐电路。使用中发现522-800KHZ之间很灵敏，但800KHZ以上的频率调整无效，不能覆盖整个中波段。

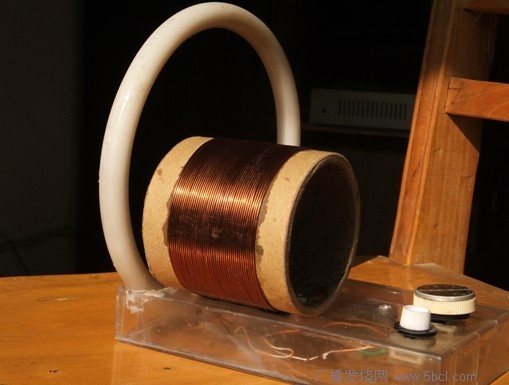

　　本人从前做过矿石收音机，但理论不行，也不会计算线圈匝数，可能是匝数太少，就用直径80毫米的纸筒用同样的漆色线在上平绕70匝，又绕制了一个线圈。但使用中高端频率可调，低端又不能兼顾，还是不能覆盖整个波段。于是我把2个线圈合二为一固定在录像带盒上，以弥补不足。
　　这样整个中波段都很灵敏，可调，无信号，弱信号时效果突出，强信号没明显区别。在降噪房门效果非常好。先把声音关小，旋转电容找到噪音的最高点，弱台声音小好找噪点，强台不易分辨。最佳收听点和静音点就在噪音最高峰的两侧。再细调电容可使噪音降到最小，播音最清晰。在1226KHZ处，有天收到广西台播音，细调后降噪效果可达到本地调频电台媲美的程度。
　　

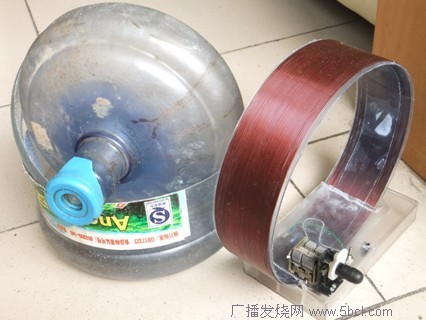

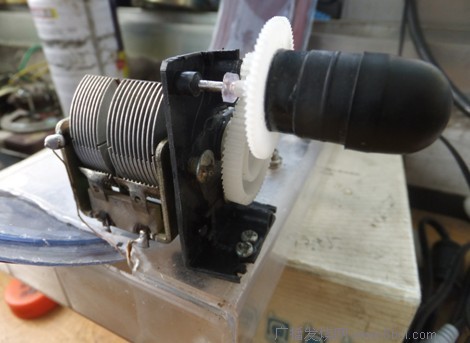

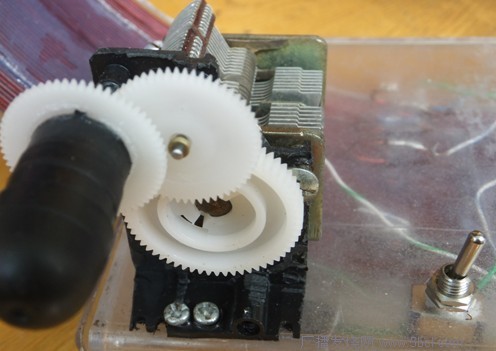

　　后又在废品站看到一个矿泉水桶，用它锯开做骨架，在上面用漆色线平绕55圈，在20圈处抽头做了一个仿德生的环形天线，加了个开关，共用一只可变电容。用开关改变线圈匝数而调整低高段的中波频率。调谐电容上用的是洗衣机定时器改制的慢机构，黑色旋钮为笔帽。
　　使用效果与前一个环形天线一样，在收听远弱电台时，要仔细调整可变电容，收音机尽量不使用交流外接电源以减少杂音。
　　频率调整的范围估计可把收音机关小调到天台的低高端地方，再调可变电容，听噪音变化就可大致确定天线的调整范围。
　　

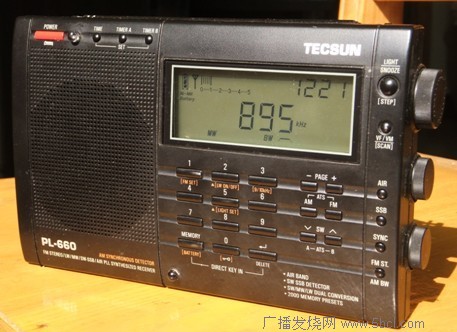

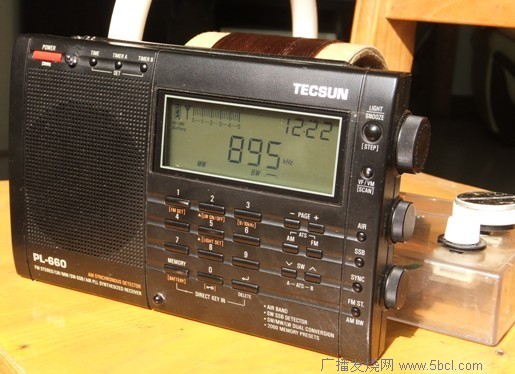

　　本人用环形中波天线和楼上的T型天线结合使用（T型天线芯片连接到可变电容动片上）在本地可轻易清晰的收到北京、上海、广东等中波电台。用此天线可增强2-4格信号强度，有的频率收音机无台声，但靠近此天线也可调出电台。照片上不用天线和用此天线时，收音机液晶屏左上角信号强弱指示对比。
　　

　　一点经验与大伙分享，遗憾的是至今没听到小时候自制矿石收音机收到的中波莫斯科电台的广播，但最主要的是从制作和调整中寻找乐趣。
