日本松下测评上海131收音机

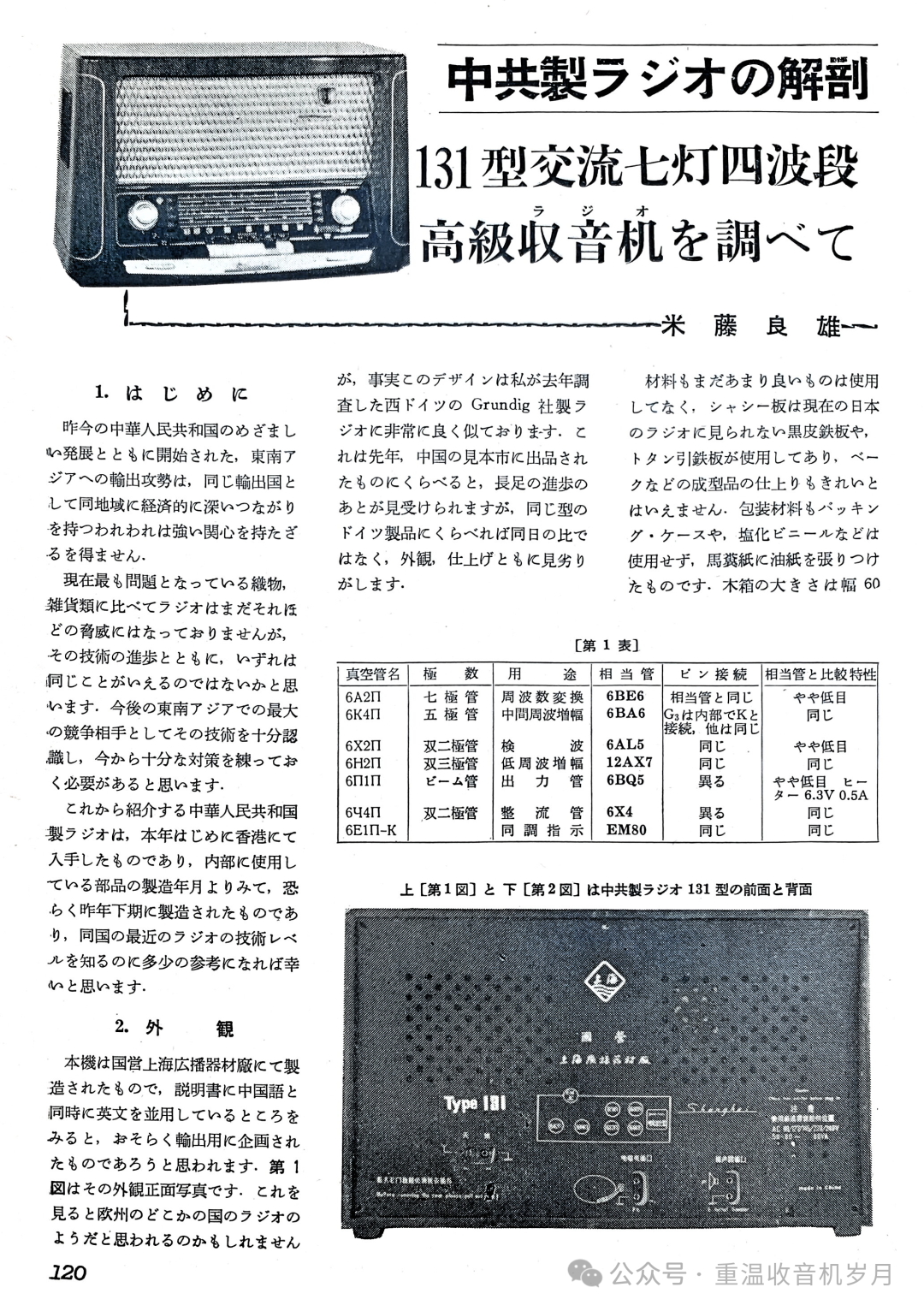

中共制收音机的解剖
131 型交流七灯四波段高级收音机的调查
米藤良雄
1. 前言
随着近年来中华人民共和国的显著发展，其对东南亚的出口攻势已然开启。作为同样与该地区有着深厚经济联系的出口国，我们不得不对此予以高度关注。
与目前问题最为突出的纺织品和杂货类相比，收音机目前还未构成那么大的威胁，但随着其技术的进步，我认为未来恐怕也会出现同样的情况。作为今后在东南亚最大的竞争对手，我们必须充分认识其技术水平，从现在起就制定充分的应对策略。
接下来要介绍的这台中华人民共和国制收音机，是今年年初在香港入手的。从内部使用的零部件制造年月来看，它很可能是去年下半年生产的。希望它能为我们了解该国近期的收音机技术水平提供一些参考。
2. 外观
本机由国营上海广播器材厂制造。从说明书同时使用中文和英文来看，它很可能是为出口而设计的。图1 是其外观正面照片。乍看之下，它可能会让人觉得像是欧洲某国的收音机，但实际上这个设计与我去年调查的西德根德（Grundig）公司生产的收音机非常相似。与前些年中国在展览会上展出的产品相比，这台收音机取得了长足的进步，但与同型的德国产品相比，却不可同日而语，无论是外观还是工艺都相形见绌。
其使用的材料也并非上乘，底盘采用了如今日本收音机中少见的黑皮铁板和镀锌铁皮，胶木等成型件的加工也谈不上精致。包装材料也未使用包装箱或聚氯乙烯，而是在马粪纸上贴了一层油纸。木箱的尺寸为宽60cm、高39cm、深27cm，总重量为14.4kg。
3. 功能
本机的接收频段为全波段：
中波波段：520～1600 kHz
短波 I 波段：3.95～7.6 MHz
短波 II 波段：9～12.1 MHz
短波 III 波段：14.5～19 MHz
除了波段切换外，还可通过6个钢琴式按键开关，同时进行电源关闭、拾音器切换等操作。前面板上的右侧旋钮为双旋钮式，用于调谐和旋转式铁氧体磁芯天线的调整；左侧旋钮为音量调节。每个旋钮下方还分别设有高音和低音音质调节旋钮。所有控制旋钮的说明同时标注了中文和英文，例如：
音量控制 VOLUME
高音调节 TREBLE
低音调节 BASS
关机按键 OFF
中波按键 MEDIUM WAVE
短波 I 按键 SHORT WAVE BAND I
磁性天线旋钮 FERROCEPTOR
图2是整机背面的照片，基板为胶合板，涂成茶色，天线、接地、扬声器插口（外接扬声器端子）、电唱机插口（拾音端子）等字样以白色印刷。
4. 电子管

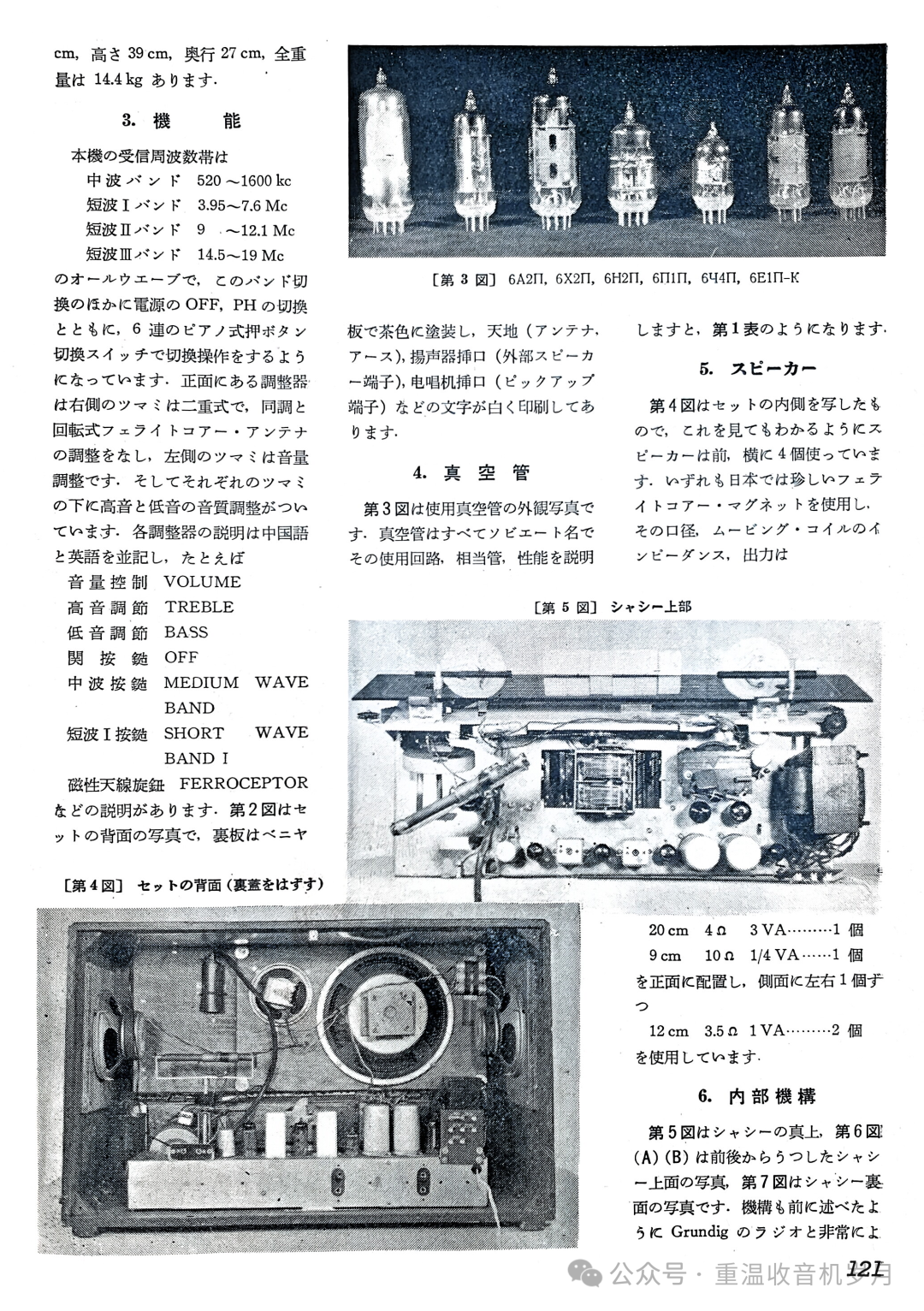

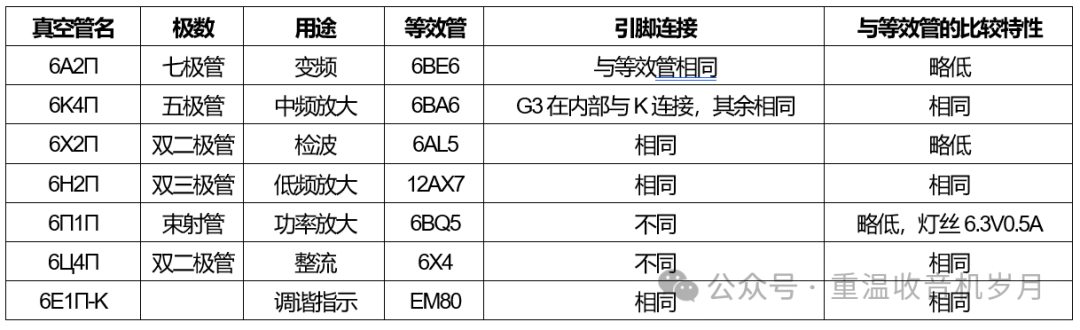

图3是所使用电子管的外观照片。所有电子管均为苏联型号，其使用电路、等效管及性能说明如表1所示。 表1
5. 扬声器
图4是整机内部的照片，从中可以看到，该机共使用了4个扬声器，分别位于正面和侧面。所有扬声器均采用了在日本较为少见的铁氧体磁芯磁钢。其口径、音圈阻抗及输出功率如下：
正面配置：
20cm 4Ω 3VA………1个
9cm 10Ω 1/4VA……1 个
侧面左右各 1 个：
12cm 3.5Ω 1VA………2 个
6. 内部结构
图5是底盘的俯视图，图6的(A)、(B)是从前后拍摄的底盘上表面照片，图7是底盘背面的照片。如前所述，其结构与根德收音机非常相似。
底盘上最大的部件是切换开关，它内置了微调电容和线圈，在机械结构上制作得非常精良。遗憾的是，短波II的开关存在接触不良的问题。可变电容器既非欧洲风格，也非美国风格，反而更接近苏联收音机所使用的类型。在电阻、电容等电气元件中，纸介电容器的体积尤其大，显得十分笨重。

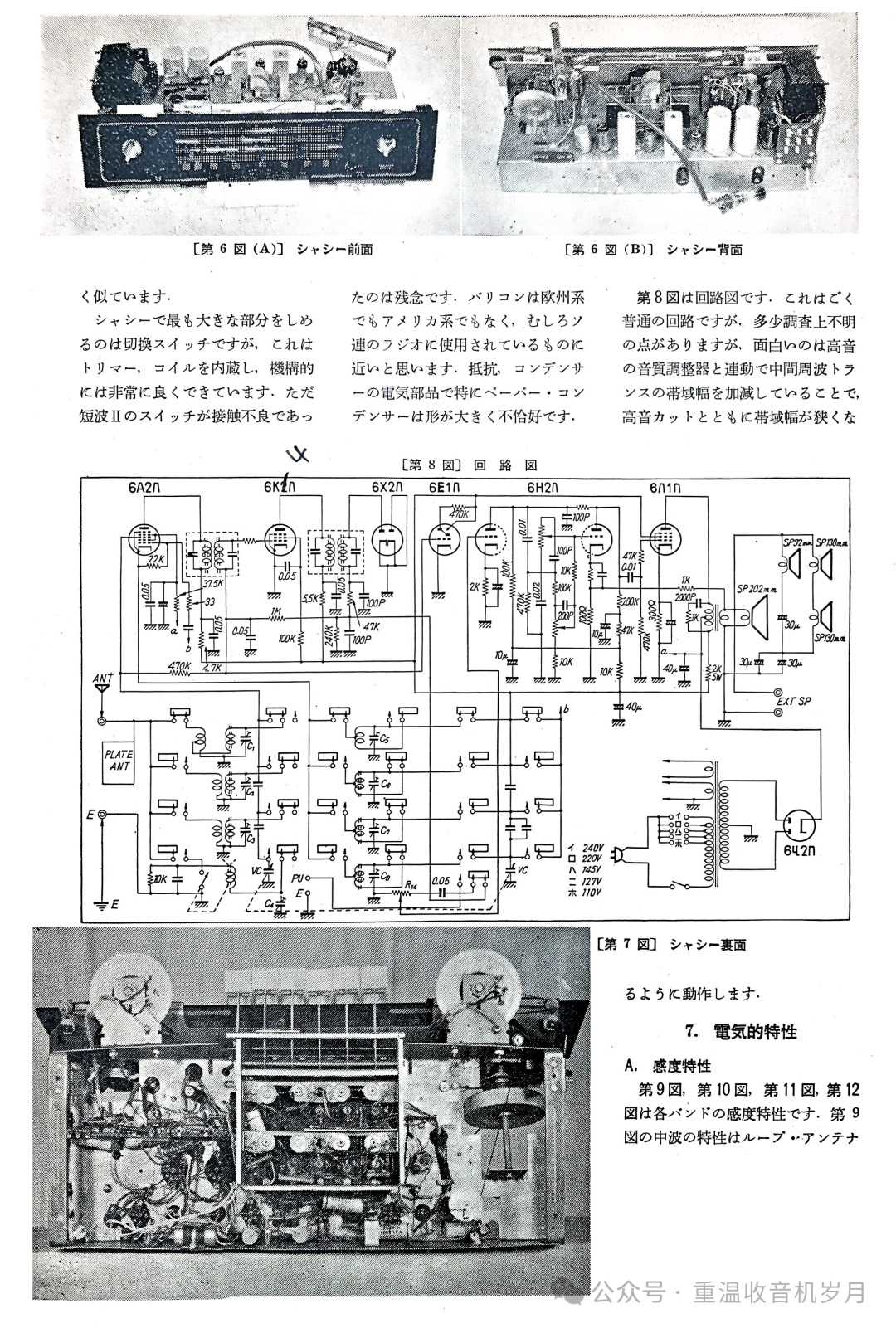

图8是电路图。这是一个非常普通的电路，但在调查中存在一些不明之处。有趣的是，中频变压器的带宽是与高音音质调节器联动调节的，因此，在高音衰减的同时，带宽也会变窄。
7. 电气特性
A. 灵敏度特性

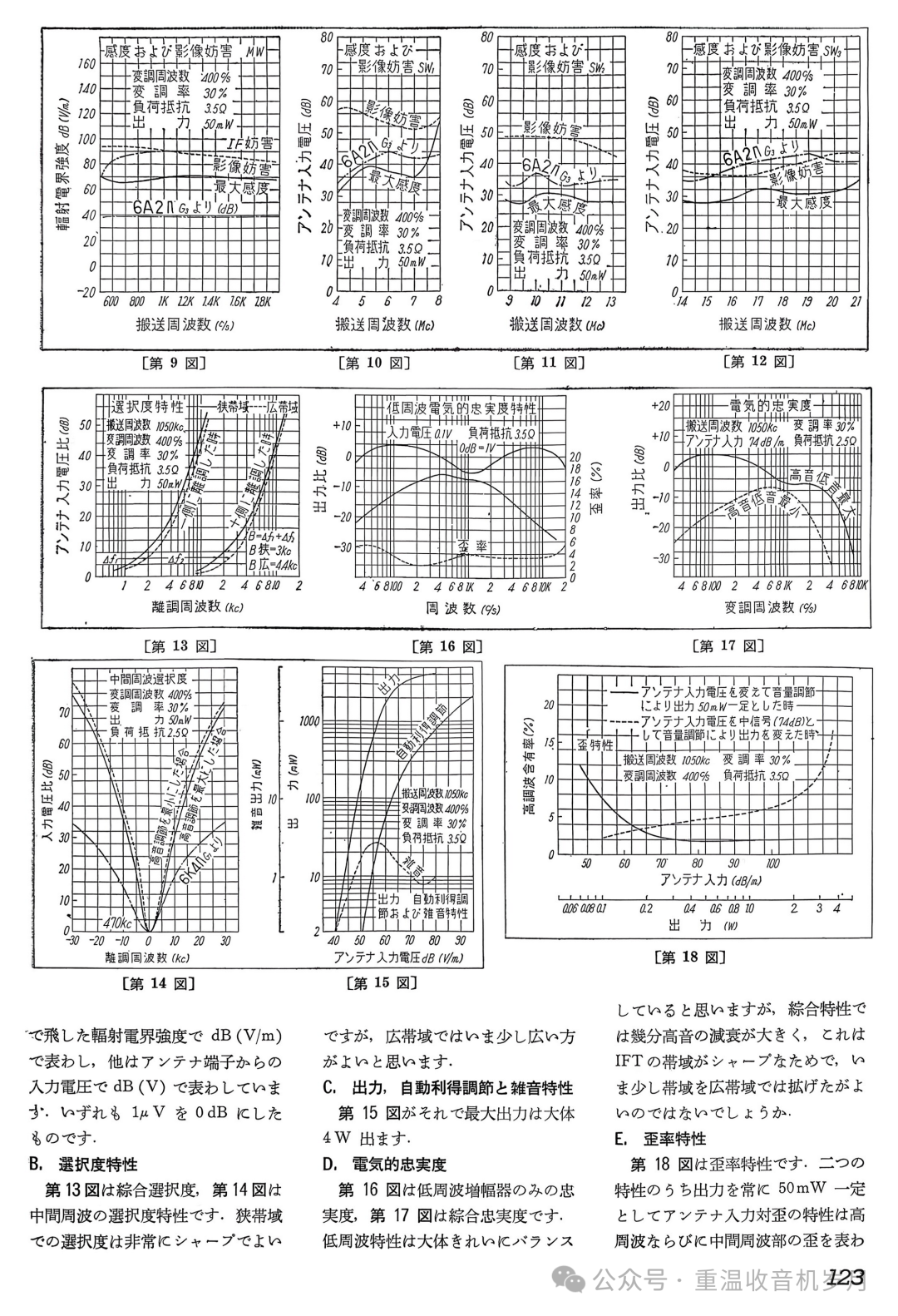

图9、10、11、12是各波段的灵敏度特性。图9中波的特性以环形天线辐射的电场强度dB(V/m)表示，其余则以天线端子的输入电压dB(V)表示。所有数据均以1μV为0dB基准。
B. 选择性特性
图13是总选择性，图14是中频选择性特性。在窄带模式下，选择性非常尖锐，表现良好；，但宽带选择性仍有提升空间。
C. 输出、自动增益控制及噪声特性
图15展示了这些特性，其最大输出功率约为4W。
D. 电气保真度
图16是仅低频放大器的保真度，图17是总保真度。低频特性大体上比较均衡，然而，整体响应显示高音部分的衰减略大，这是由于中频变压器的带宽过窄所致，或许将带宽适当拓宽会更好。
E. 失真率特性
图18是失真率特性。其中一条曲线是在输出功率恒定为50mW时，天线输入与失真的关系，代表高频及中频部分的失真；另一条曲线是在天线输入恒定时，输出功率与失真的关系，代表低频部分的失真。从后者的特性来看，当失真率为10%时，输出功率可达2.7W，可见这是一款输出功率相当大的功率管。
F. 声学特性

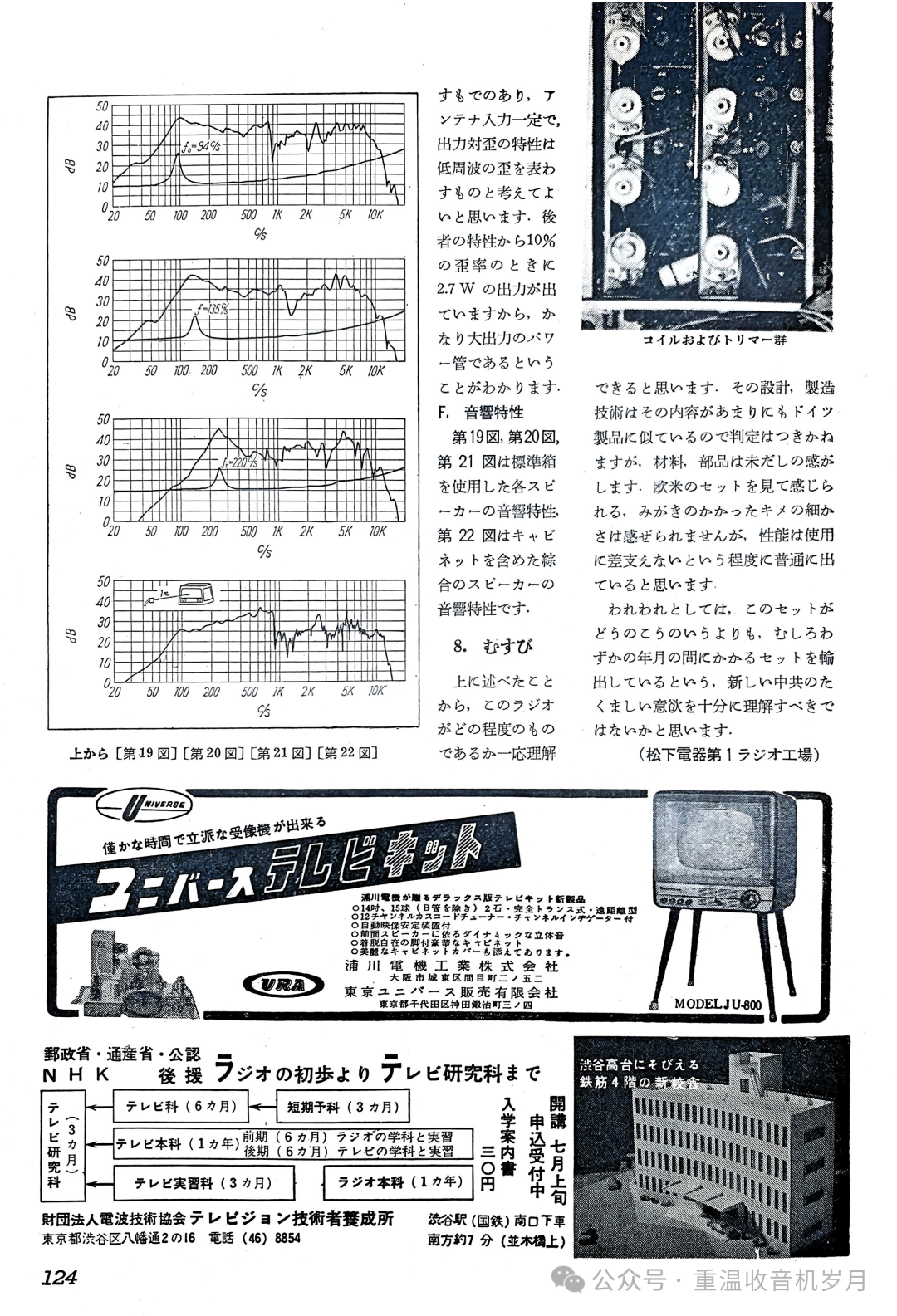

图19、20、21图是在标准箱体中各扬声器的声学特性，图22是包含机壳在内的扬声器综合声学特性。
8. 结语
从以上所述，我们对这台收音机的水平有了初步的了解。这台收音机的设计、制造技术与德国产品过于相似，因此难以简单评判。但在材料和零部件方面，仍给人以水平有待提升的感觉。虽然没有欧美产品那种经过精心打磨的细腻质感，但其性能足以满足日常使用，表现尚可。
对我们而言，与其纠结于这台收音机的优劣，不如充分认识到：在短短数年间，中国就能将这样的产品出口海外，这充分展现了新生的中共所蕴含的蓬勃发展的决心与活力。
（松下电器第一无线电工厂）

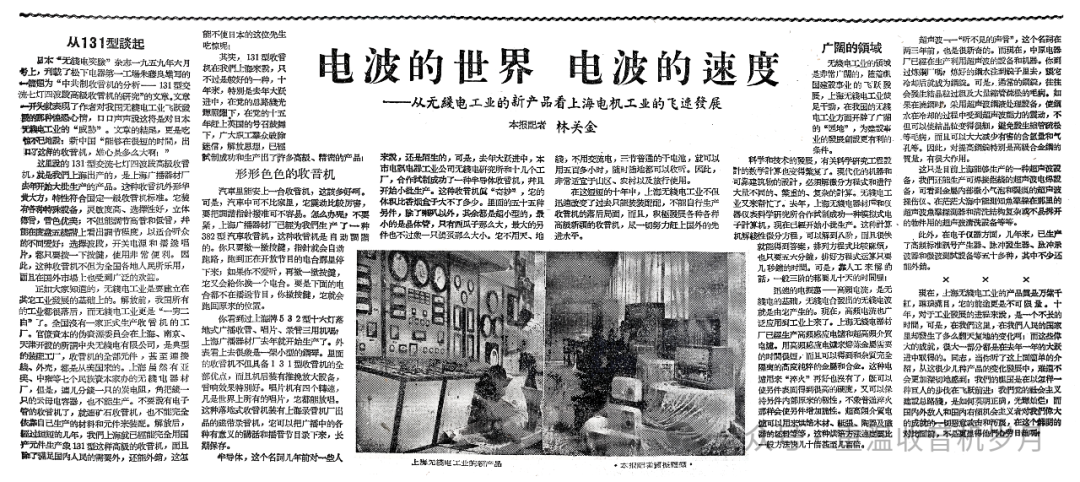

电波的世界电波的速度
—— 从无线电工业的新产品看上海电机工业的飞速发展
本报记者 林关金
从 131 型谈起
日本“无线电实验” 杂志一九五九年六月号上，刊载了松下电器第一工场朱藤良雄写的一篇题为 “中共制收音机的分析 ——131 型交流七灯四波段高级收音机的研究” 的文章。文章一开头就表现了作者对我国无线电工业飞跃发展的那种惶恐心情，口口声声说这将是对日本无线电工业的 “威胁”。文章的结尾，更是吃惊不已地说：新中国 “能够在很短的时间，出口了这样的收音机，雄心是多么大啊！”
这里说的131 型交流七灯四波段高级收音机，就是我们上海出产的，是上海广播器材厂去年开始大批生产的产品。这种收音机外形华贵大方，特性符合国定一级收音机标准。它装有各种特殊设备，灵敏度高、选择性好，立体传音，音色优美；不但能调节高音和低音，并能在度盘五线谱上看出调节程度，以适合听众的不同爱好；选择波段，开关电源和播送唱片，都只要按一下按键，使用非常便利。因此，这种收音机不但为全国各地人民所乐用，而且在国外市场上也受到广泛的欢迎。
正如大家知道的，无线电工业是要建立在其它工业发展的基础上的。解放前，我国所有的工业都很落后，而无线电工业更是 “一穷二白” 了。全国没有一家正式生产收音机的工厂。官僚资本的伪资源委员会在上海、南京、天津开设的所谓中央无线电有限公司，是典型的装配工厂，收音机的全部元件，甚至连接线、外壳，都是从美国来的。上海虽然有亚美、中雍等七个民族资本家办的无线电器材厂，但是，连几分钱一只的炭电阻，角把钱一只的云母电容器，也不能生产。不要说有电子管的收音机了，就连矿石收音机，也不能完全依靠自己生产的材料和元件来装配。解放后，经过短短的几年，我们上海就已经能完全用国产元件生产象 131 型这样高级的收音机，而且除了满足国内人民的需要外，还能外销，这怎能不使日本的这位先生吃惊呢！
其实，131型收音机在我们上海来说，只不过是较好的一种，十年来，特别是去年大跃进中，在党的总路线光辉照耀下，在党的十五年赶上英国的号召鼓舞下，广大职工群众破除迷信，解放思想，已经试制成功和生产出了许多高级、精密的产品。
形形色色的收音机
汽车里能安上一台收音机，这该多好啊。可是，汽车中可不比家里，它震动比较厉害，要把调谐指针拨准可不容易。怎么办呢？不要紧，上海广播器材厂已经为我们生产了一种 382 型汽车收音机，这种收音机是自动调谐的。你只要揿一揿按键，指针就会自动跑路，跑到正在开放节目的电台那里停下来；如果你不爱听，再揿一揿按键，它又会给你换一个电台。要是下面的电台都不在播送节目，你揿按键，它就会跑回原来的位置。
你看到过上海牌 5 3 2 型十六灯落地式广播收音、唱片、录音三用机吗？上海广播器材厂去年就开始生产了。外表看上去很像是一架小型的钢琴。里面的收音机不但具备 131 型收音机的全部优点，而且机后装有推挽放大设备，音响效果特别好。唱片机有四个转速，凡是世界上所有的唱片，它都能放唱。这种落地式收音机装有上海录音机厂出品的磁带录音机，它可以把广播中的各种有意义的讲话和播音节目录下来，长期保存。
半导体，这个名词几年前对一些人来说，还是陌生的，可是，去年大跃进中，本市电讯电器工业公司无线电研究所和十几个工厂，合作试制成功了一种半导体收音机，并且开始小批生产。这种收音机真 “奇妙”，它的体积比香烟盒子大不了多少。里面的五十五种另件，除了喇叭以外，其余都是超小型的，最小的是晶体管，只有西瓜子那么大，最大的另件也不过像一只鸽蛋那么大小。它不用天、地线，不用交流电，三节普通的干电池，就可以用五百多小时，随时随地都可以收听。因此，非常适宜于山区、农村以及旅行使用。
在这短短的十年中，上海无线电工业不但迅速改变了过去只能装装配配，不能自行生产收音机的落后局面，而且，积极发展各种各样高级新颖的收音机，尽一切努力赶上国外的先进水平。
广阔的领域
无线电工业的领域是非常广阔的，随着祖国建设事业的飞跃发展，上海无线电工业鼓足干劲，在我国的无线电工业方面开辟了广阔的 “园地”，为建设事业的发展创设更有利的条件。
科学和技术的发展，有关科学研究工程设计的数学计算也变得繁复了。现代化的机器和可靠建筑物的设计，必须解微分方程式和进行大量不同的、繁重的、复杂的计算。无线电工业又来帮忙了。去年，上海无线电器材厂和仪器仪表科学研究所合作试制成功一种模拟式电子计算机，现在已经开始小批生产。这种计算机解线性微分方程，可以解到八阶，而且很快就能得到答案，排列方程式比较麻烦，也只要五六分钟，排好方程式运算只要几秒钟的时间。可是，靠人工来解的话，一般三阶的都要几十天的时间哩！
迅速的电振荡 —— 高频电流，是无线电的基础，无线电台发出的无线电波就是由它产生的。现在，高频电流也广泛应用到工业上来了。上海无线电器材厂已经生产高频感应电炉和超高频介电电炉。用高频感应电炉来熔炼金属需要的时间很短，而且可以得到和杂质完全隔离的高度纯粹的金属和合金。这种电炉用来 “淬火” 再好也没有了，既可以使另件表面得到很高的硬度，又可以保持另件内部原来的韧性，不像普通淬火那样会使另件增加脆性。超高频介电电炉可以用来烘焙木材、纸张、陶器及磁器的坯料等等，这种烘焙方法速度要比一般方法快几十倍甚至几百倍。
超声波——“听不见的声音”，这个名词在两三年前，也是很新奇的。而现在，中原电器厂已经在生产利用超声波的设备和机器。你到过炼钢厂吗？炼好的钢水注到锭子里去，让它冷却后就成为钢锭。可是，通常的钢锭，往往会发生结晶粒过粗及大量缩管疏松的毛病。如果在浇钢时，采用超声波钢液处理设备，使钢水在冷却的过程中受到超声波能力的震动，不但可以使结晶粒变得很细，避免发生缩管疏松等毛病，而且可以大大减少有害的含氢量和气孔等。因此，对提高钢锭特别是高级合金钢的质量，有很大作用。
这只是目前上海能够生产的一种超声波设备，我们还能生产可焊接铝线的超声波电焊设备，可看到金属内部微小气泡和裂痕的超声波探伤仪、在茫茫大海中能测知鱼群躲在哪里的超声波鱼群探测器和清洗结构复杂或不易拆开的物件用的超声波清洗设备等等。
此外，在电子仪器方面，几年来，已生产了高频标准讯号产生器、脉冲发生器、脉冲示波器和微波测试设备等五十多种，其中不少还能外销。
× × ×
现在，上海无线电工业的产品真是万紫千红，琳琅满目，它的前途更是不可限量。十年，对于工业发展的进程来说，是一个不长的时间，可是，在我们这里，在我们人民的国家里却发生了多么翻天覆地的变化啊！而这些伟大的成就，很大一部分都是在去年一年的大跃进中取得的。同志，当你听了这上面简单的介绍，从这很少几种产品的变化发展中，难道不会更加深切地感到：我们的祖国是在以怎样一种巨人的步伐在飞跃前进；我们党的社会主义建设总路线，是如何英明正确，光辉灿烂；而国内外敌人和国内右倾机会主义者对我们伟大的成就的一切恶意攻击和污蔑，在这个鲜明的对比面前，不是更显得他们心劳日绌吗？

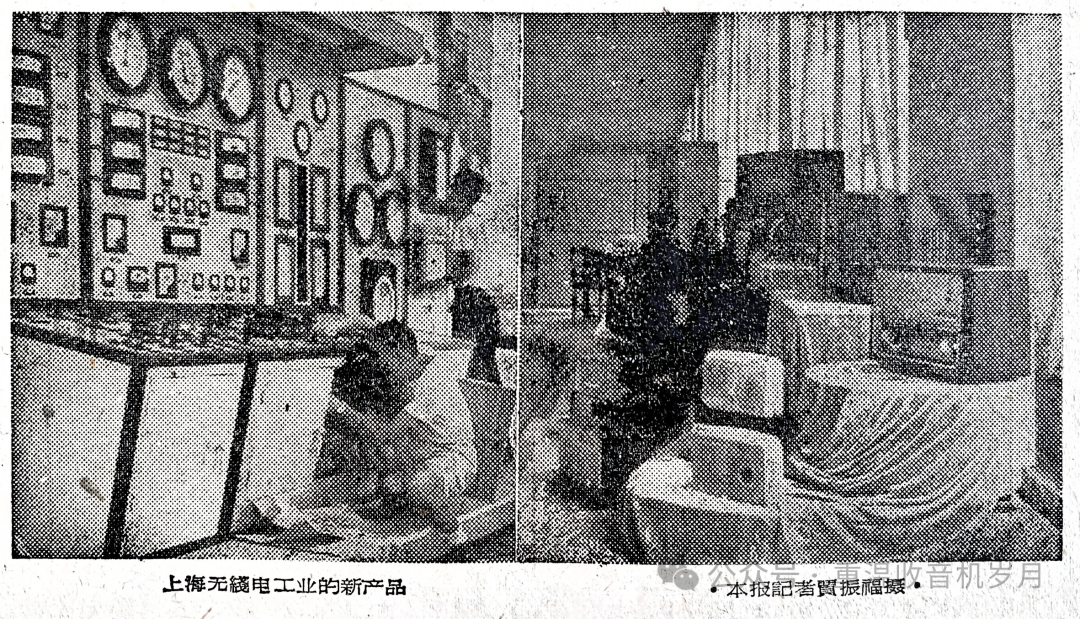

图片：上海无线电工业的新产品
・本报记者贾振福摄・

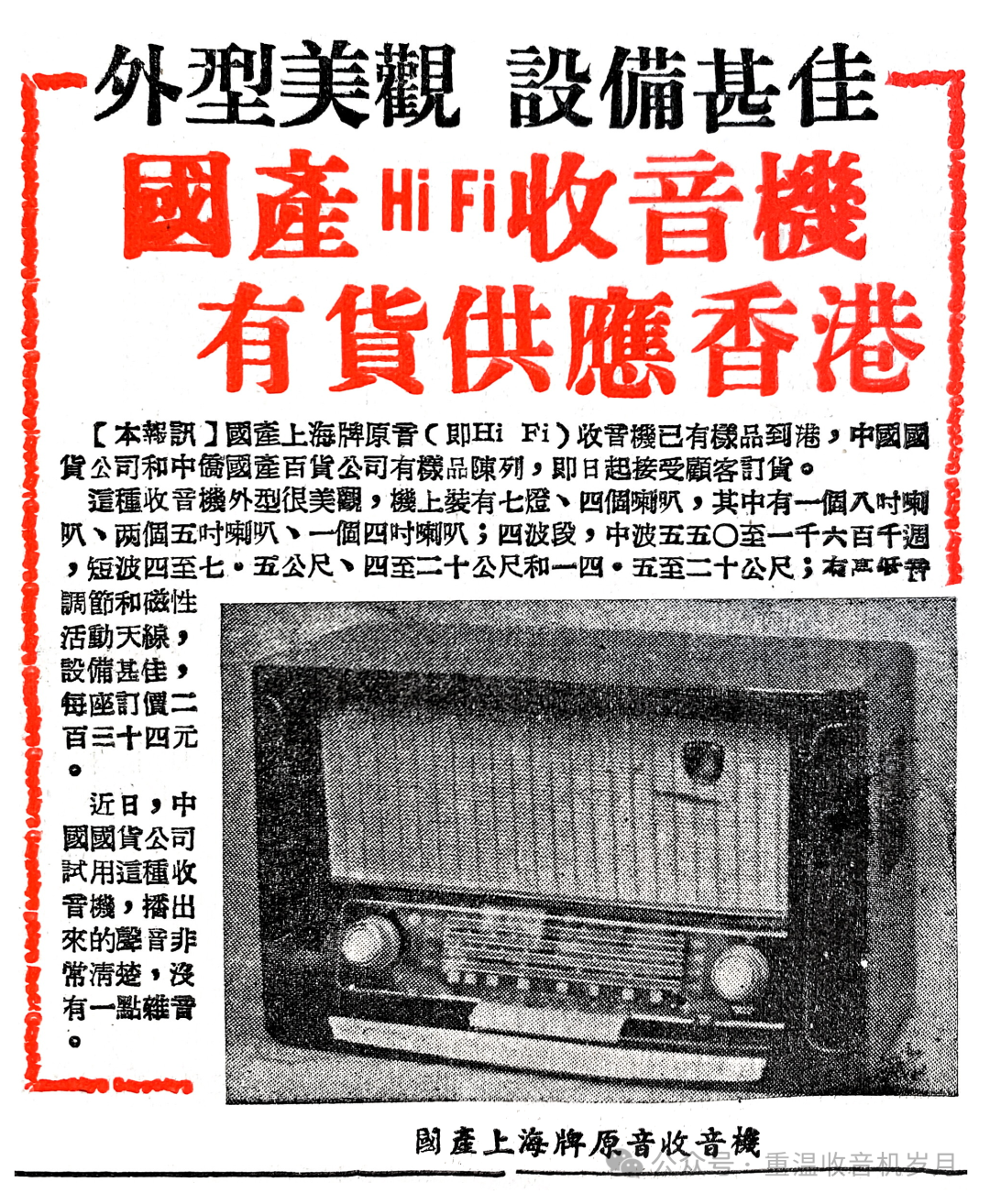

上海131出口广告：
1958年8月10日《文汇报》（香港）第5版
1958年9月20日《文汇报》（香港）第5版
