拆解RCA - CW500BT多功能钟控收音机

作者:充电头网 日期:2025-04-02 人气:1517 来源:EDN China 电子技术设计 添加:5BCL.com

前言

RCA是知名的美国品牌,目前销售的产品有遥控器、连接线和配件、钟控收音机、电源适配器和清洁用品。充电头网拿到了RCA推出的一款多功能钟控收音机CW500BT,这款多功能钟控收音机相比传统功能单一的钟控收音机,增添了蓝牙连接和无线充电等功能,能够更好的搭配现代手机使用。

钟控收音机采用交流电源供电,支持100~240Vac供电,还具备USB接口,可以连接U盘播放音乐,并具有3.5mm音频输入接口。在机身顶部设有无线充电区域和功能按键,方便使用。侧面设有大尺寸LED屏幕,时间显示清晰,并具有三档亮度调节,满足夜间使用。下面就带来RCA这款钟控收音机的拆解,一起看看内部的设计和用料。

广告

RCA多功能钟控收音机开箱

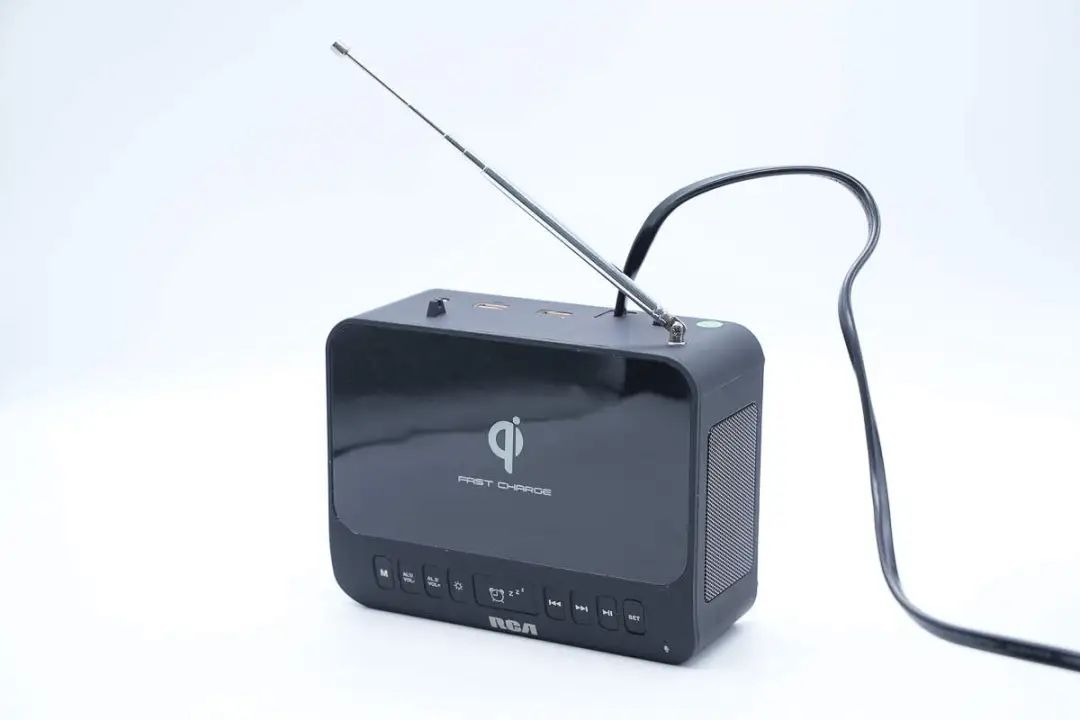

RCA钟控收音机包装盒采用西班牙语印刷,正面印有产品型号,Qi无线充电、蓝牙音箱、钟控收音机,产品外观图和产品支持的功能。

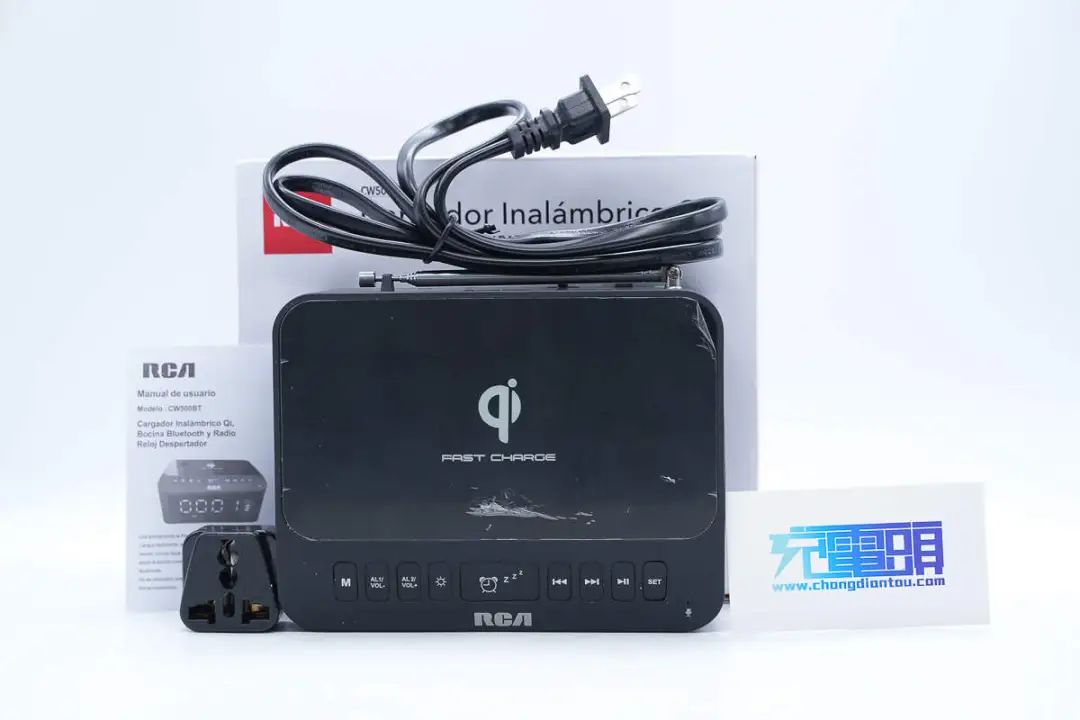

包装内部包含钟控收音机,转接头和说明书。

钟控收音机顶部一览,在背面设有拉杆天线,顶部设有无线充电区域和功能按键。

钟控收音机支持无线充电快充输出。

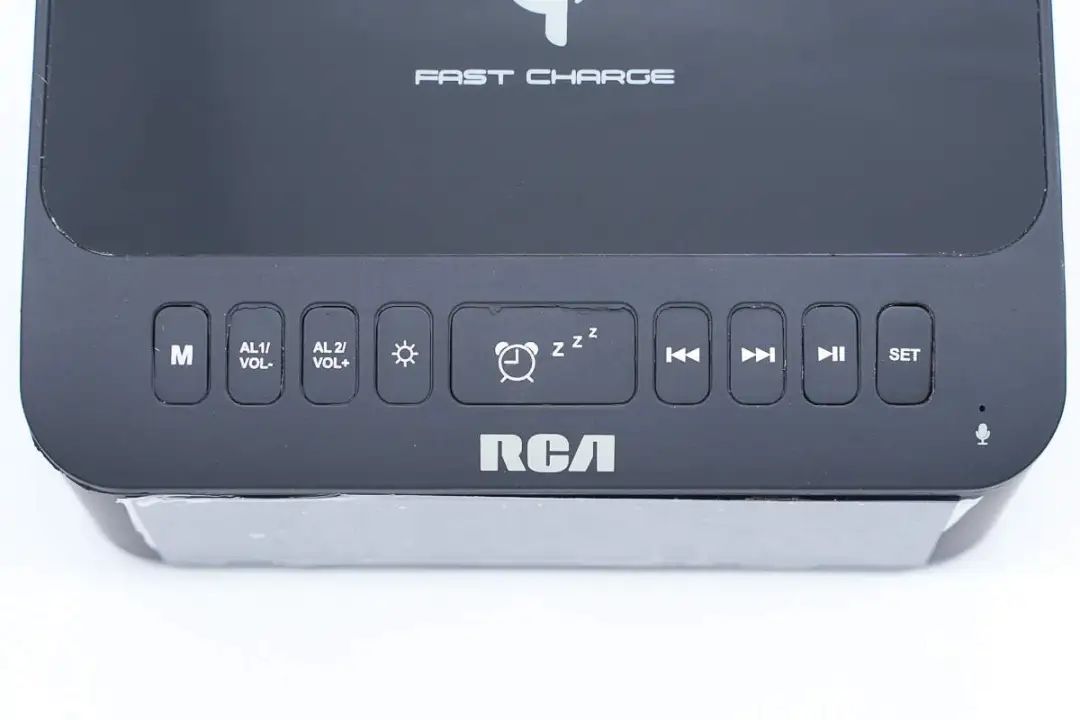

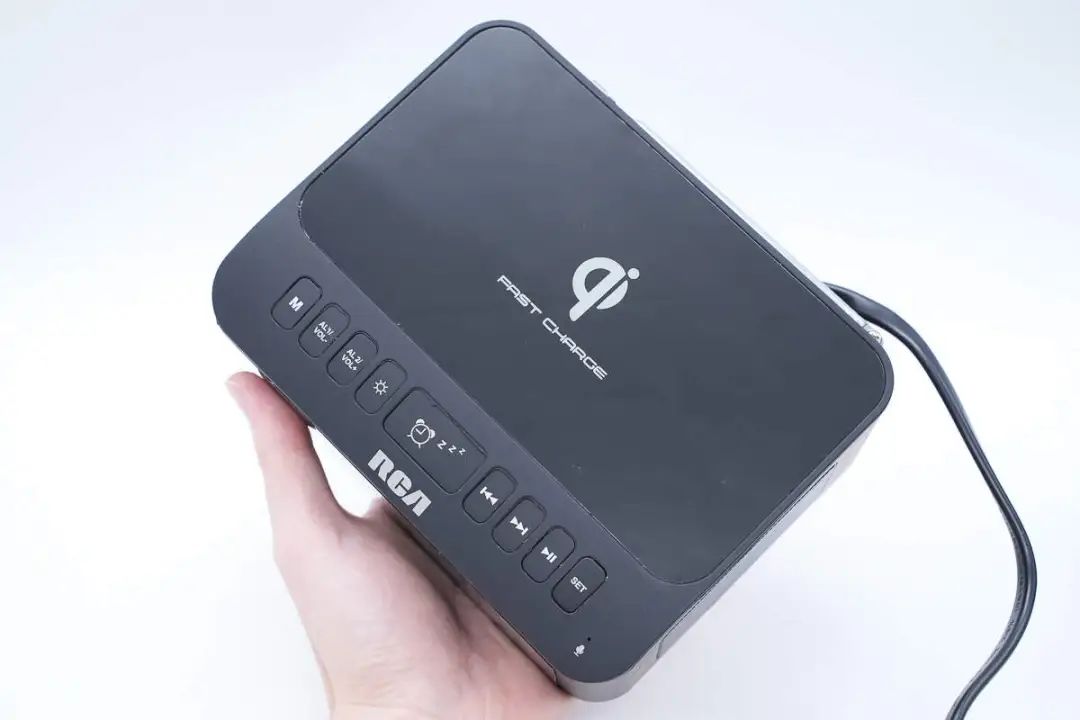

按键依次为模式切换,音量-,音量+,亮度调节,休眠,上一曲,下一曲,播放和设置功能,右侧设有麦克风开孔。

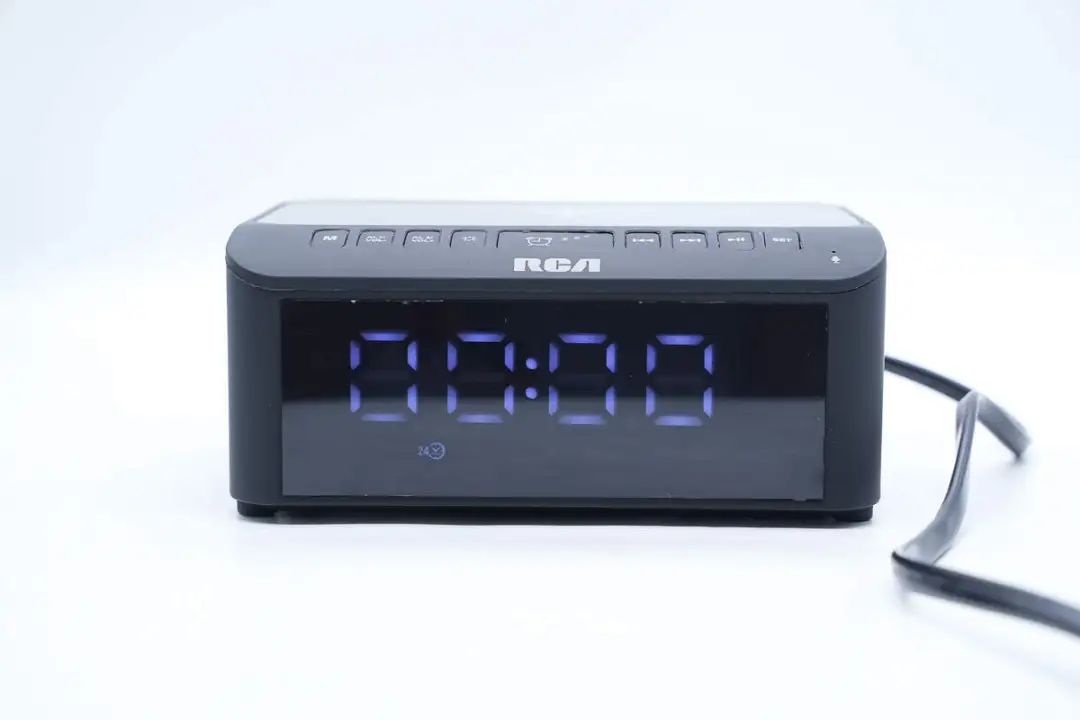

钟控收音机侧面屏幕特写,接通电源显示时钟。

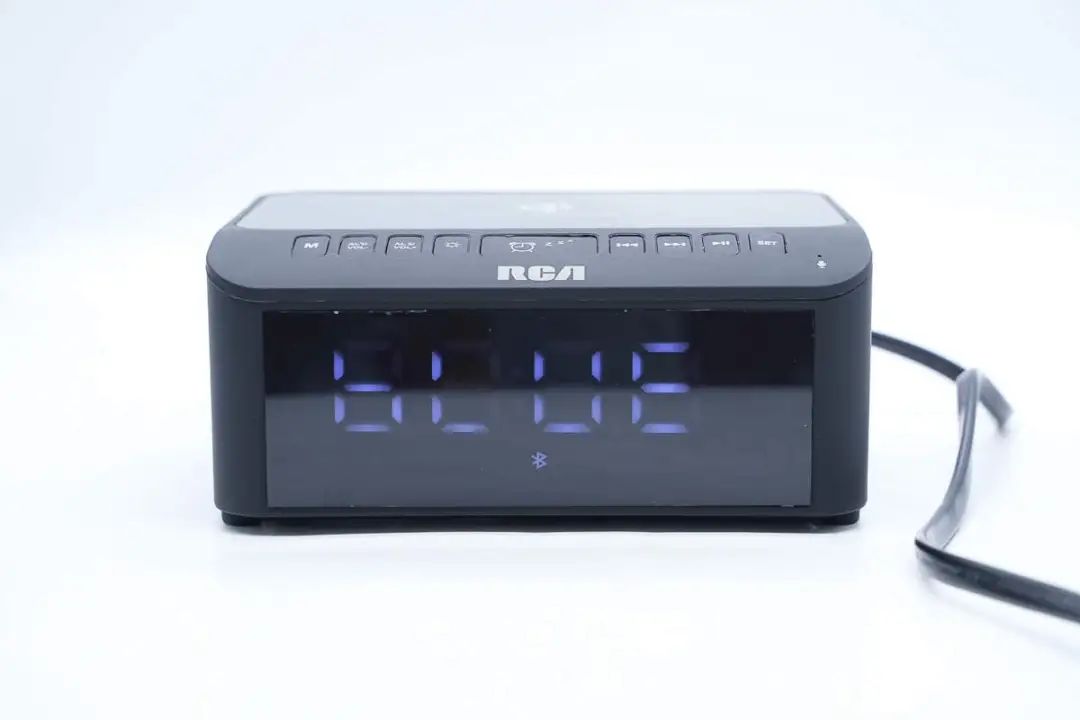

进入蓝牙模式屏幕显示BLUE,并在下方显示对应的蓝牙图标。

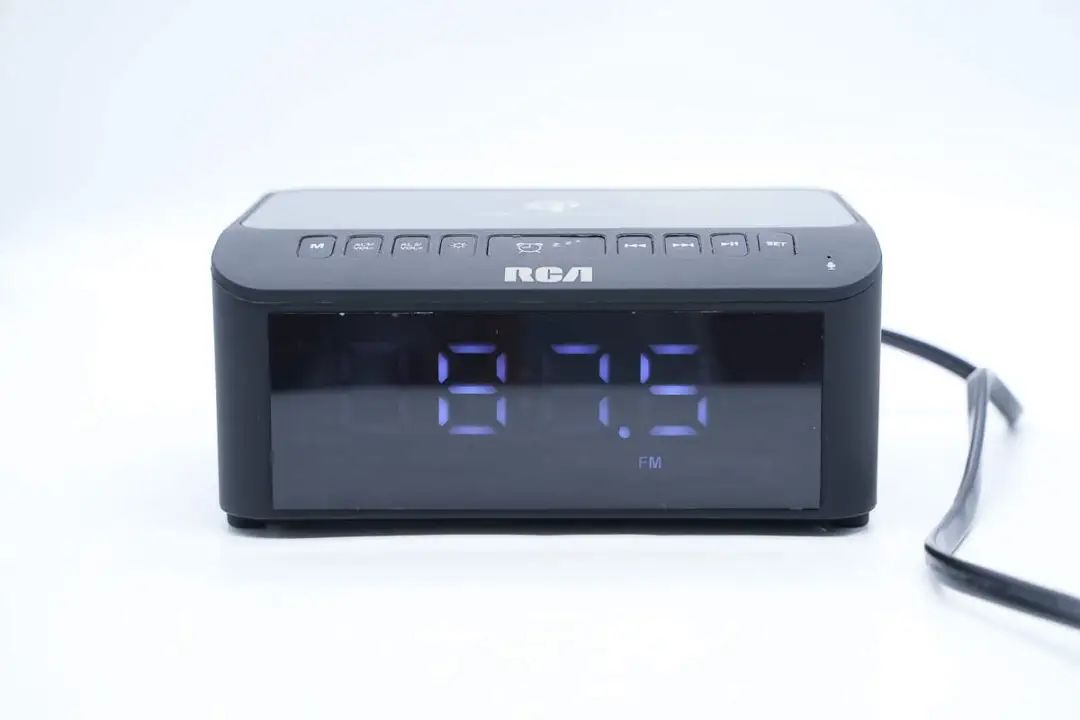

FM收音机显示频率为87.5MHz,下方显示FM图标。

收音机侧面设有扬声器。

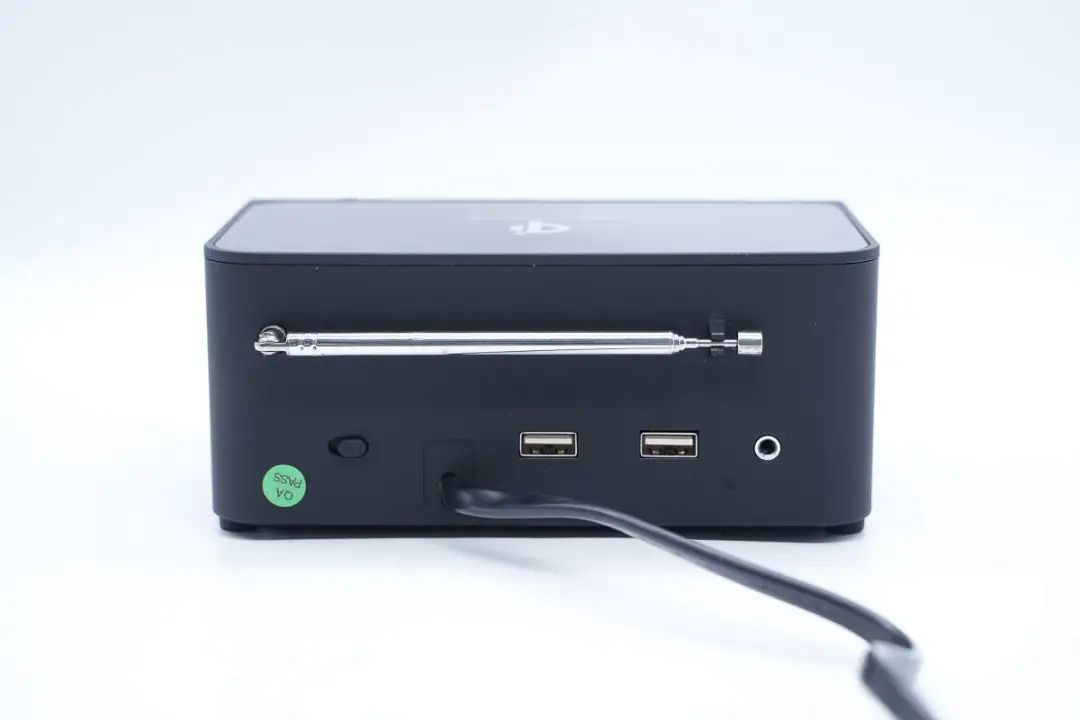

机身背面设有拉杆天线,静音开关,USB接口和AUX输入接口。

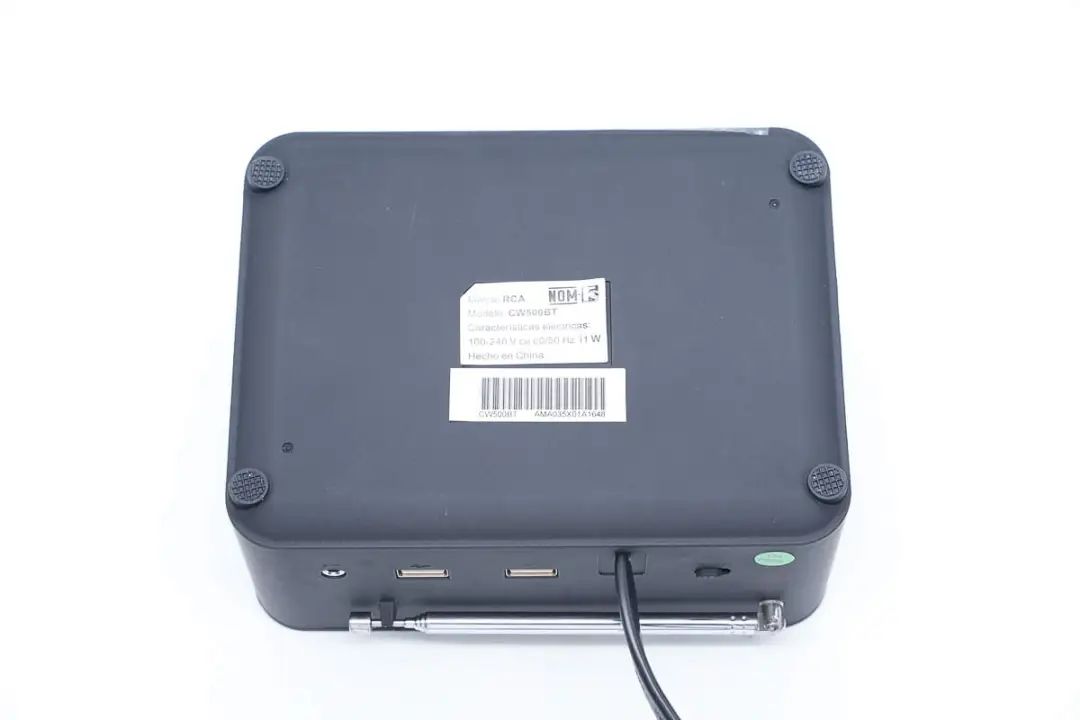

机身底部粘贴标签和防滑脚垫。

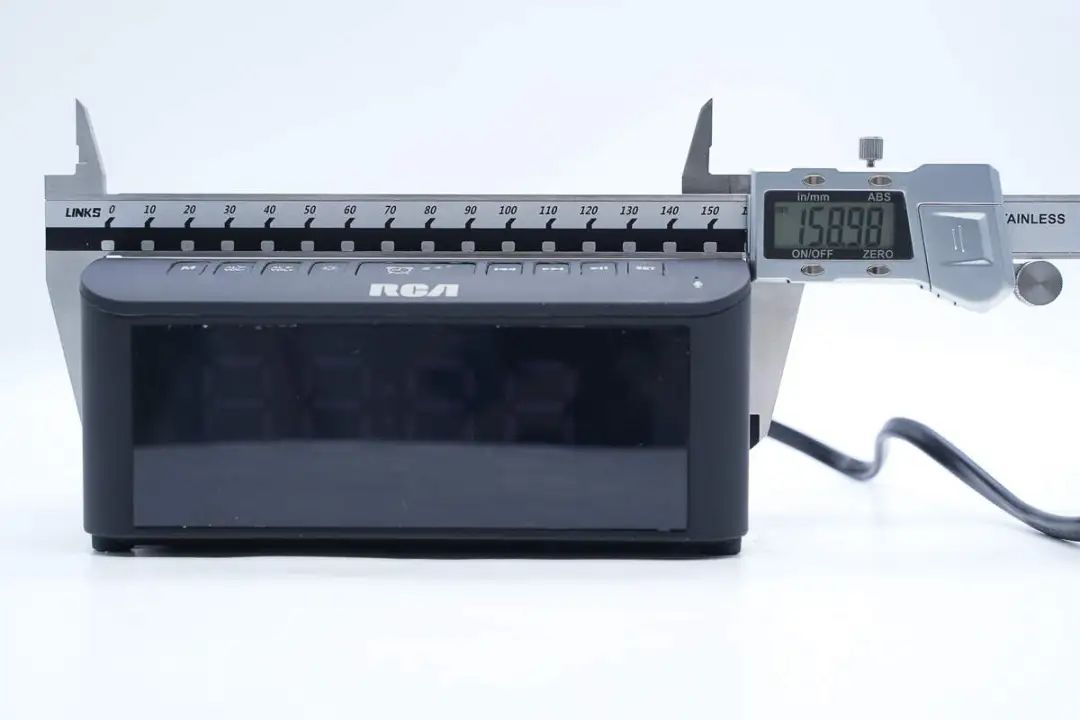

使用游标卡尺测得机身宽度约为159mm。

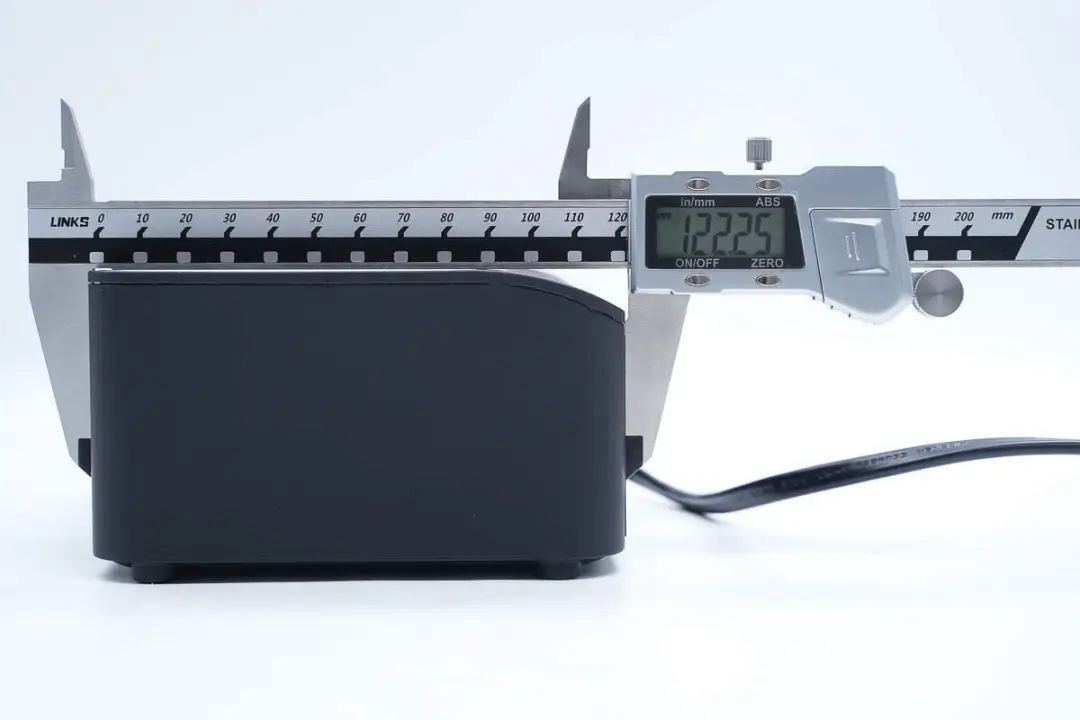

机身深度约为122.3mm。

机身高度约为69.7mm。

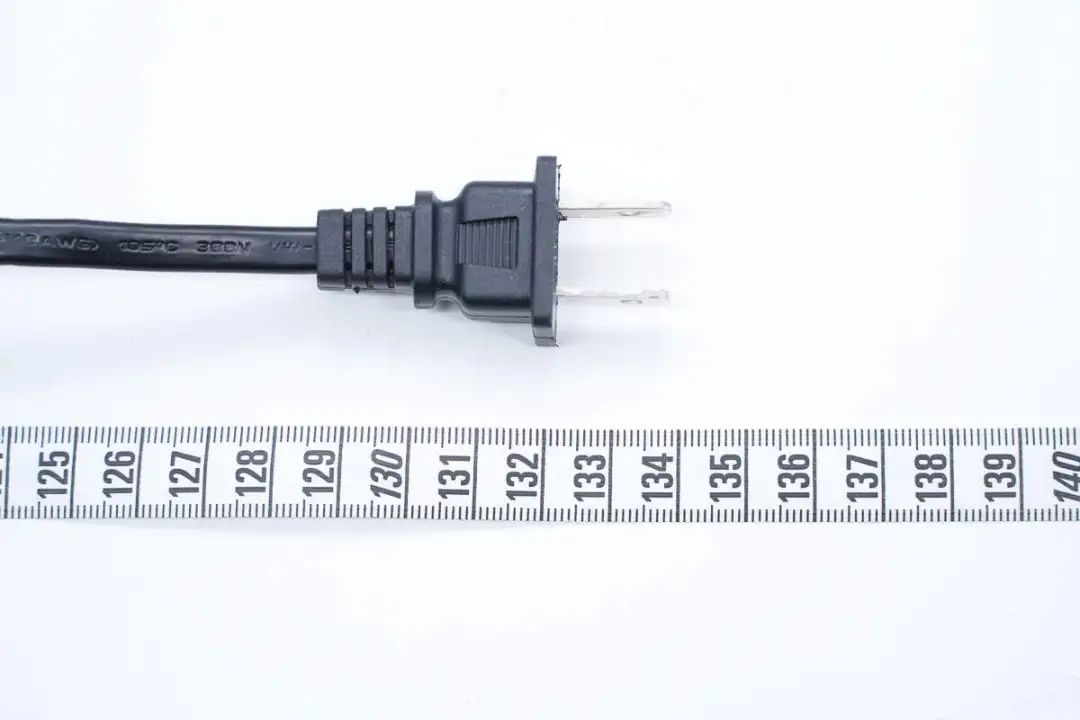

测得电源线长度约为134cm。

电源线为美标大小片极性两插。

收音机包装内附多用转接插头。

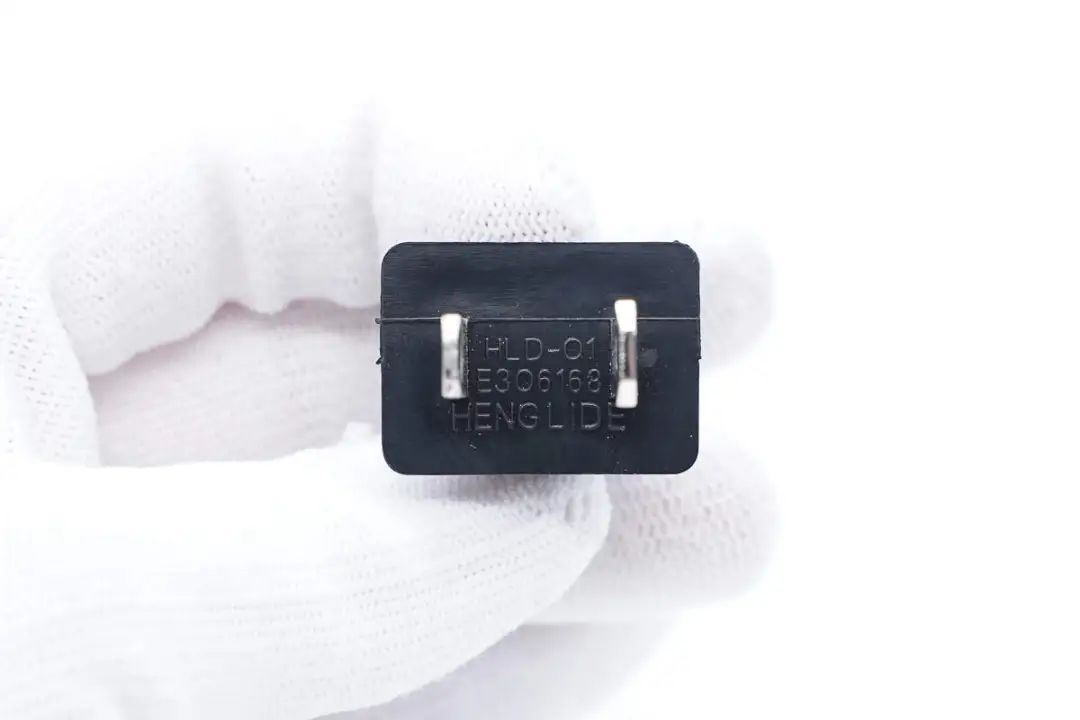

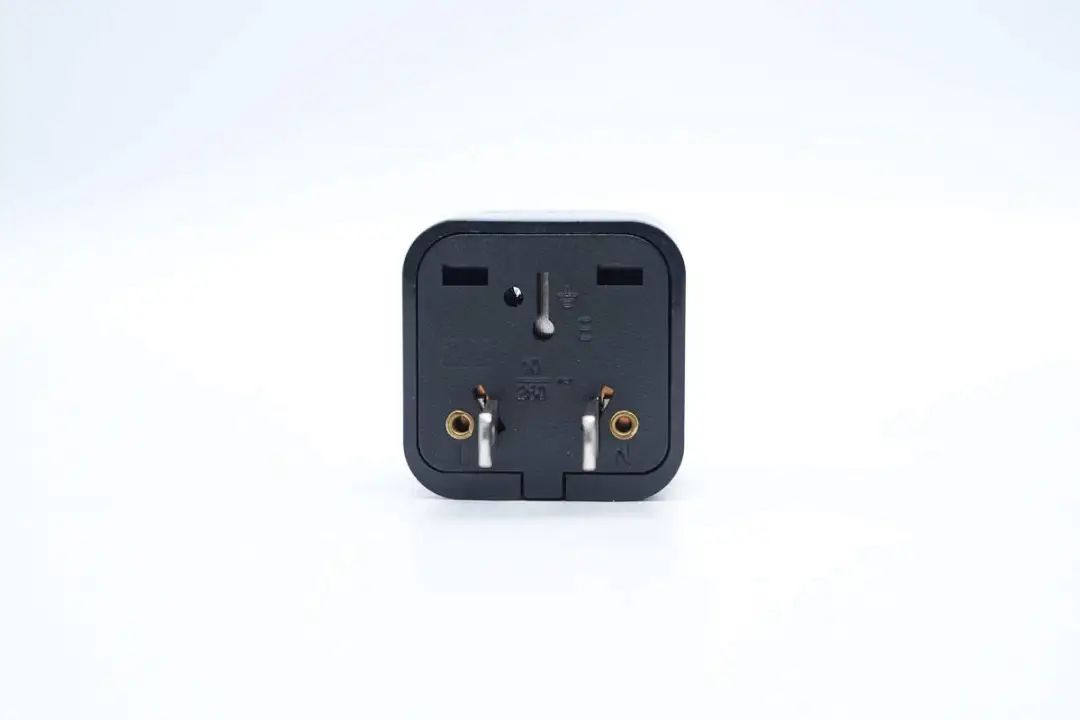

转接插头另一侧一览。

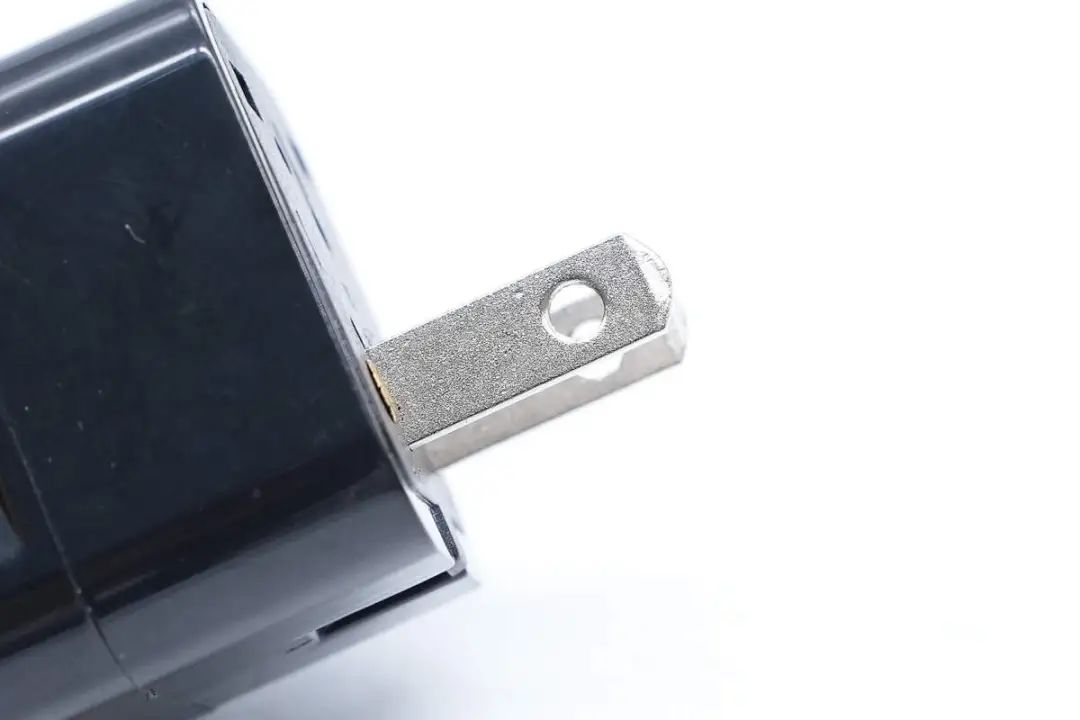

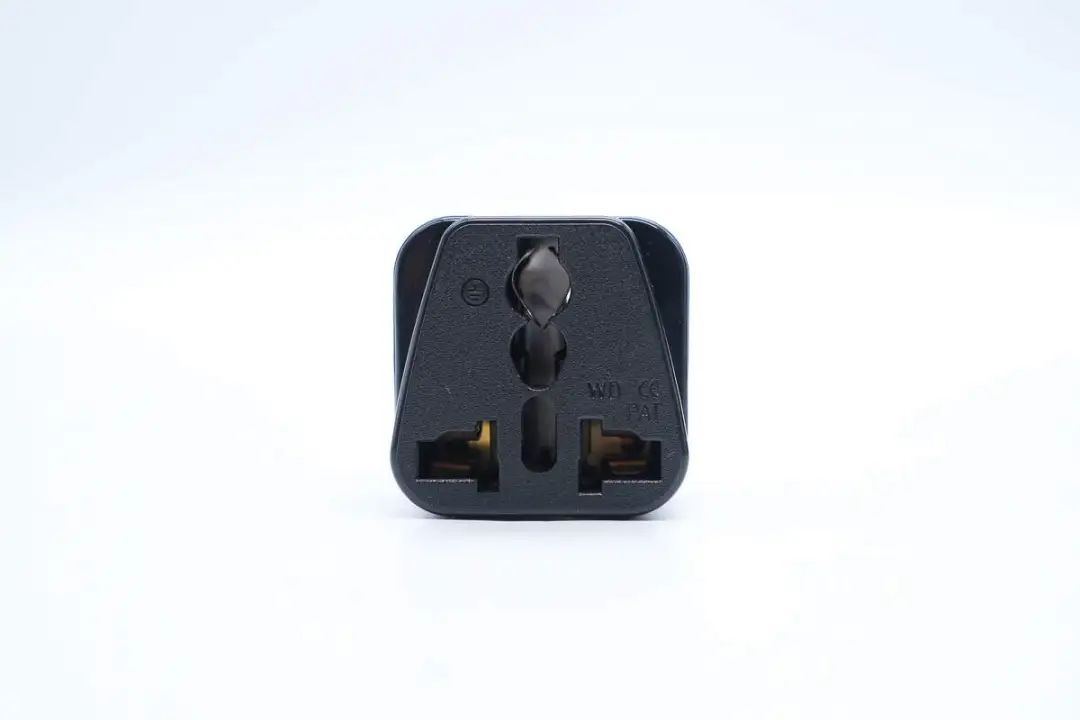

转接插头为美标两插。

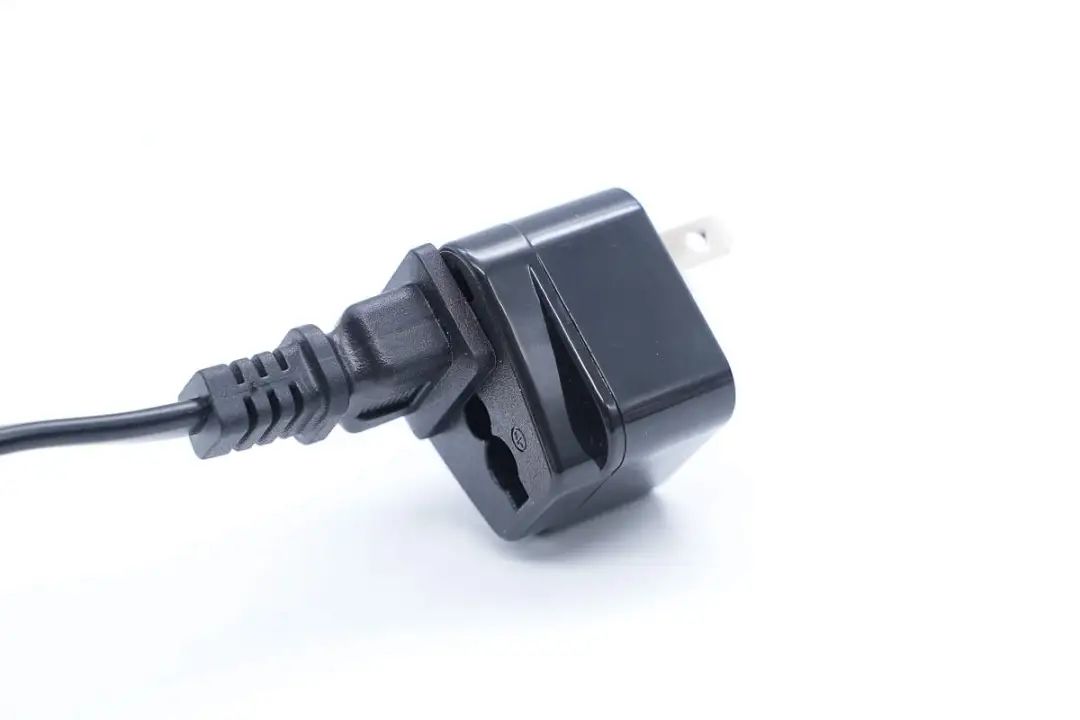

转换头将大小片两插转接成美标两插插头,适配国内插座使用。

收音机与成年男性手掌对比大小。

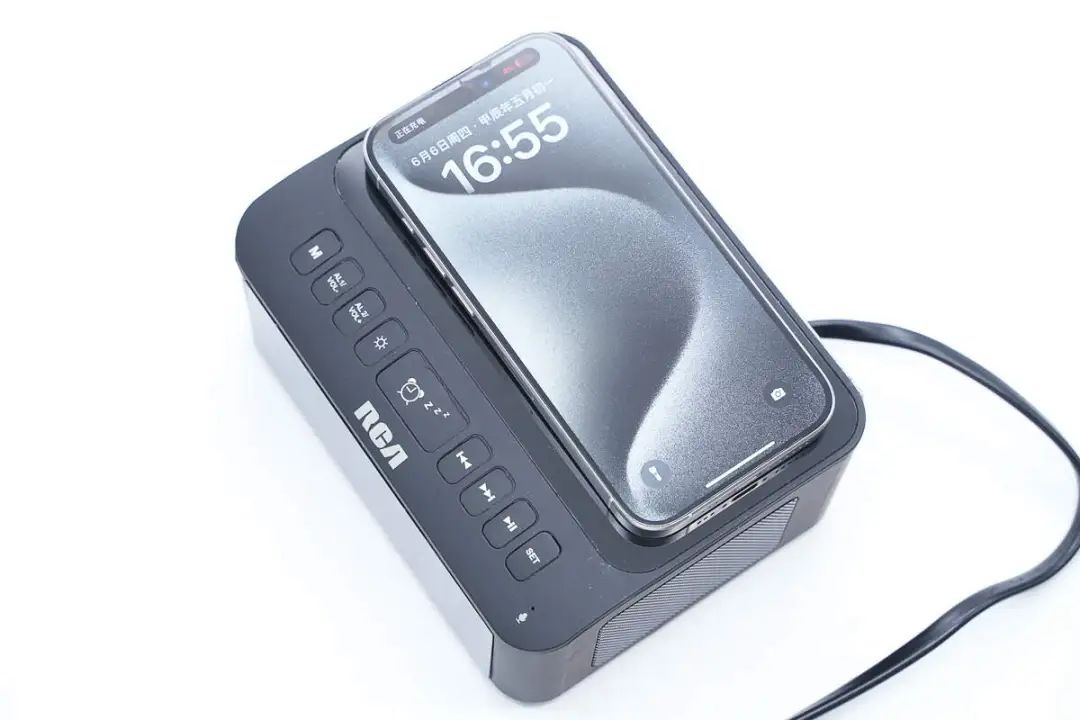

将iPhone 15 Pro手机放置在收音机上面,能够正常无线充电。

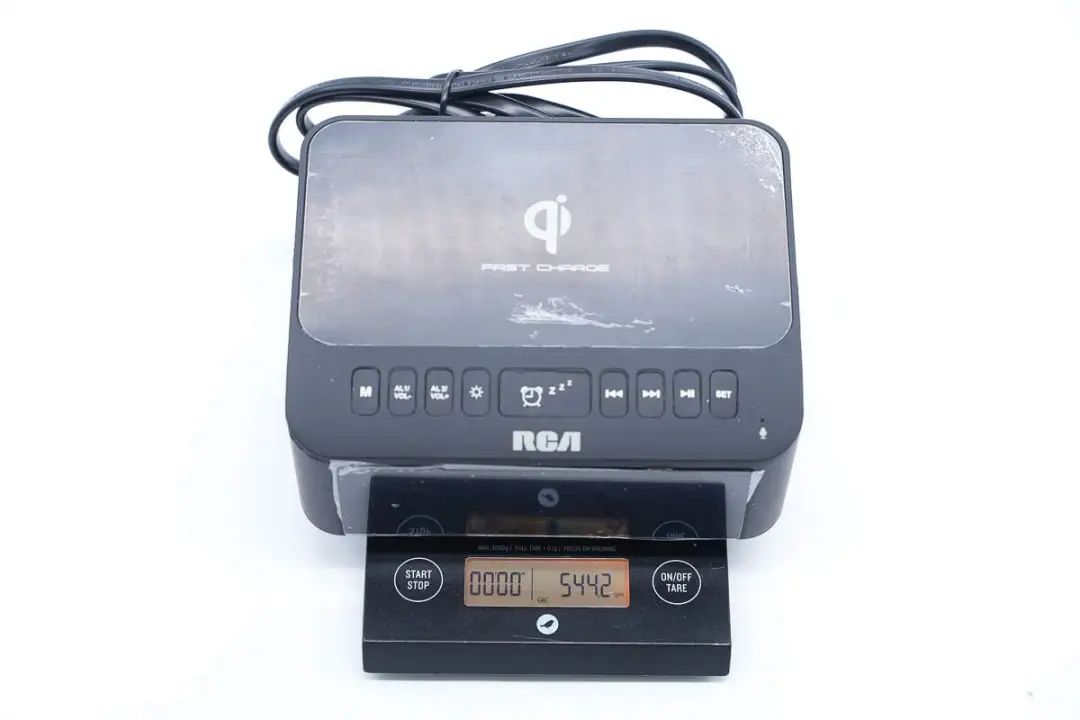

测得机身重量约为544g。

RCA多功能钟控收音机拆解

看完这款钟控收音机的外观展示,下面就进行拆解,一起看看内部的设计和用料。

首先拧下底部的固定螺丝,拆开上盖。

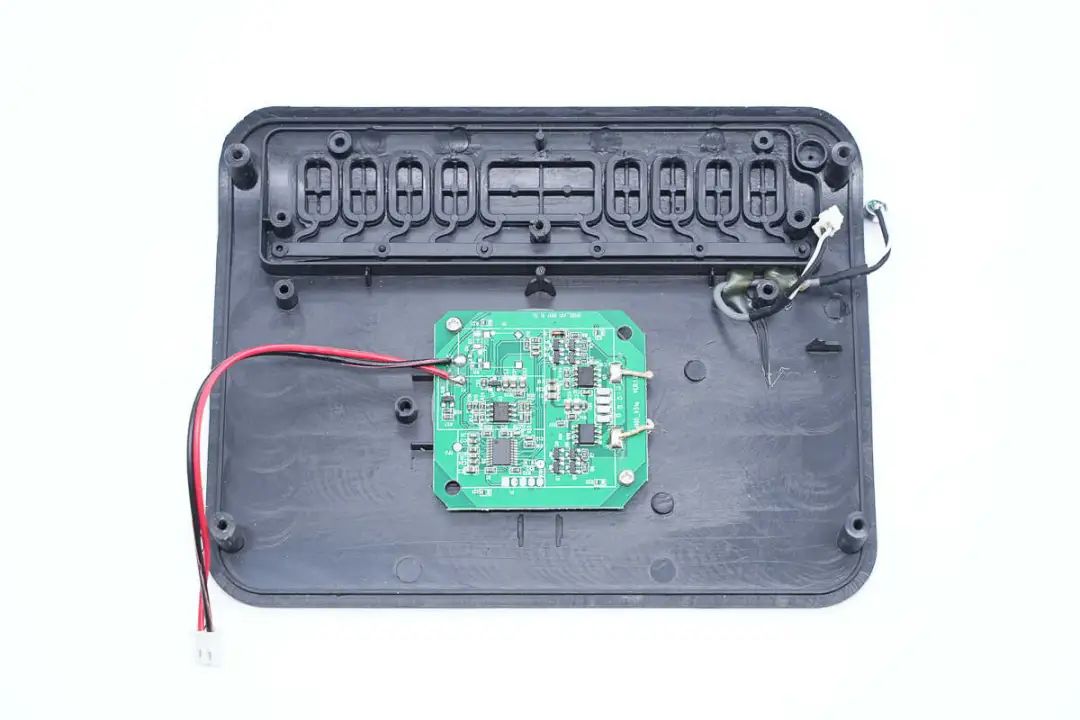

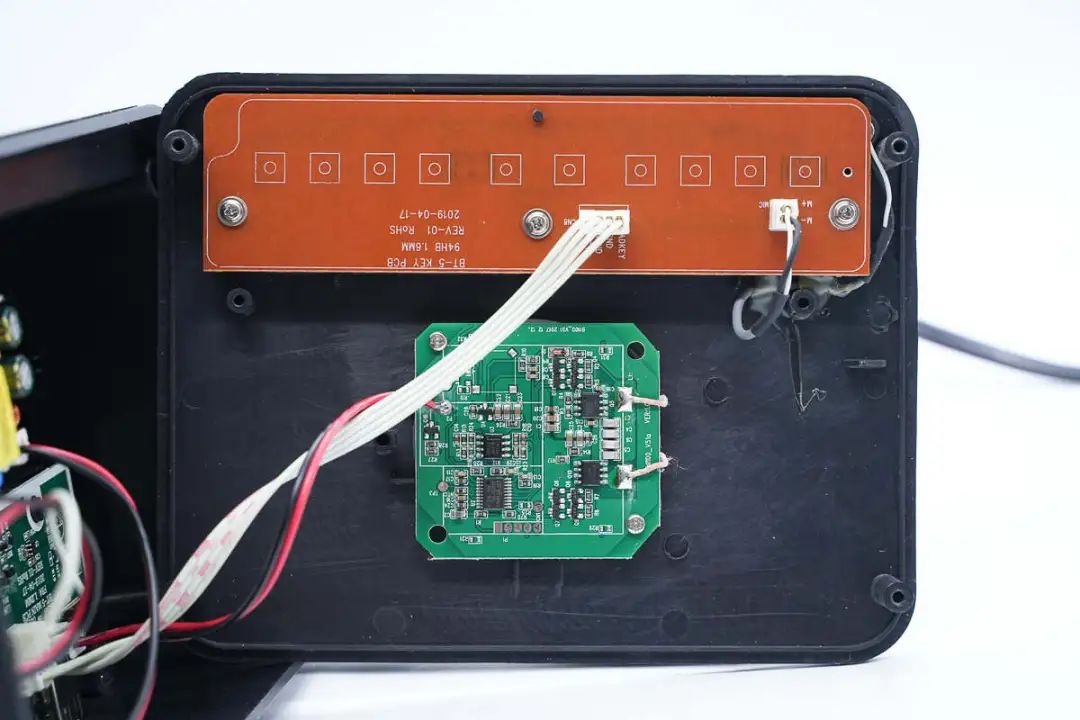

盖板内部设有按键小板和无线充电模块。

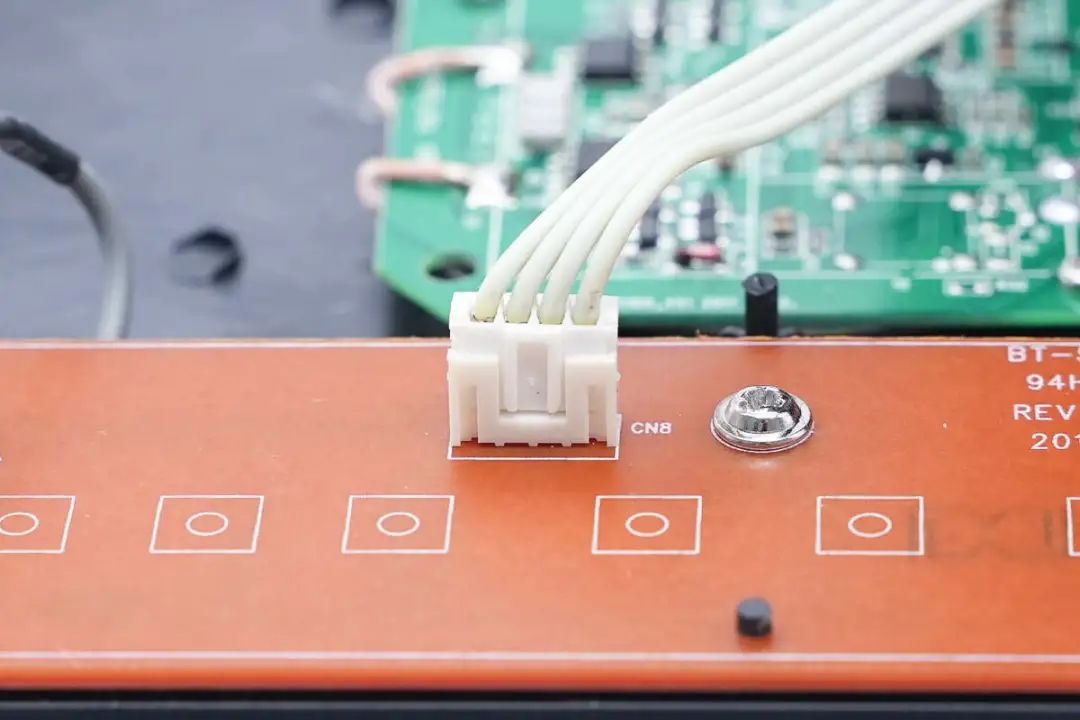

按键小板通过插接件连接。

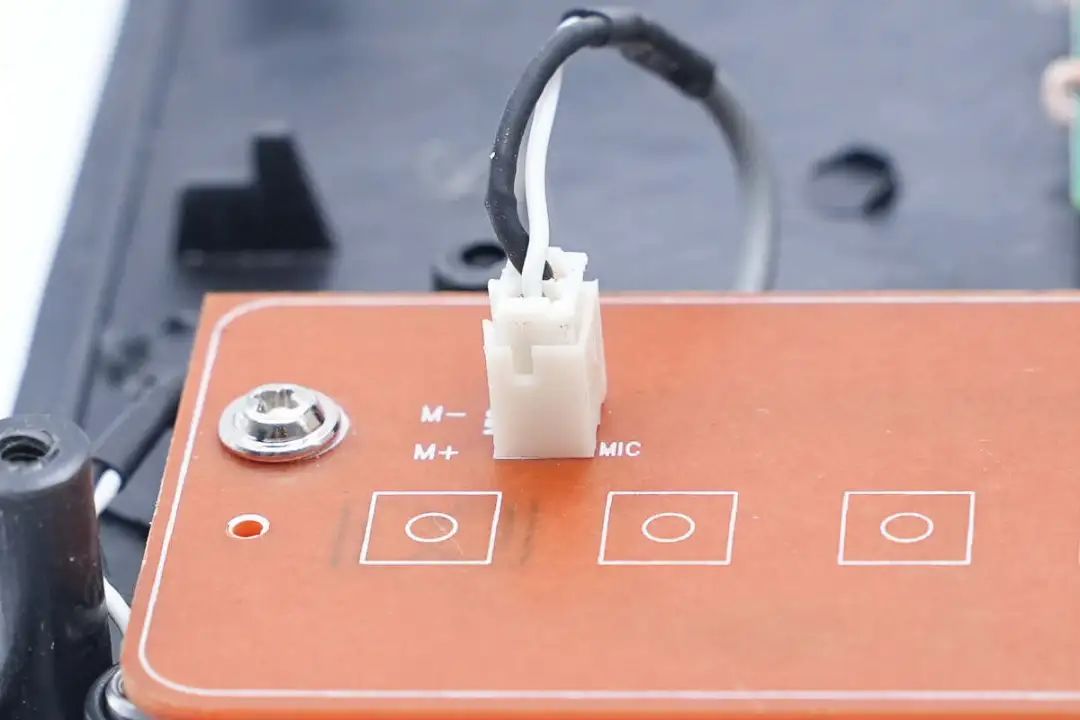

麦克风接线也采用插接件连接。

按键小板使用螺丝固定。

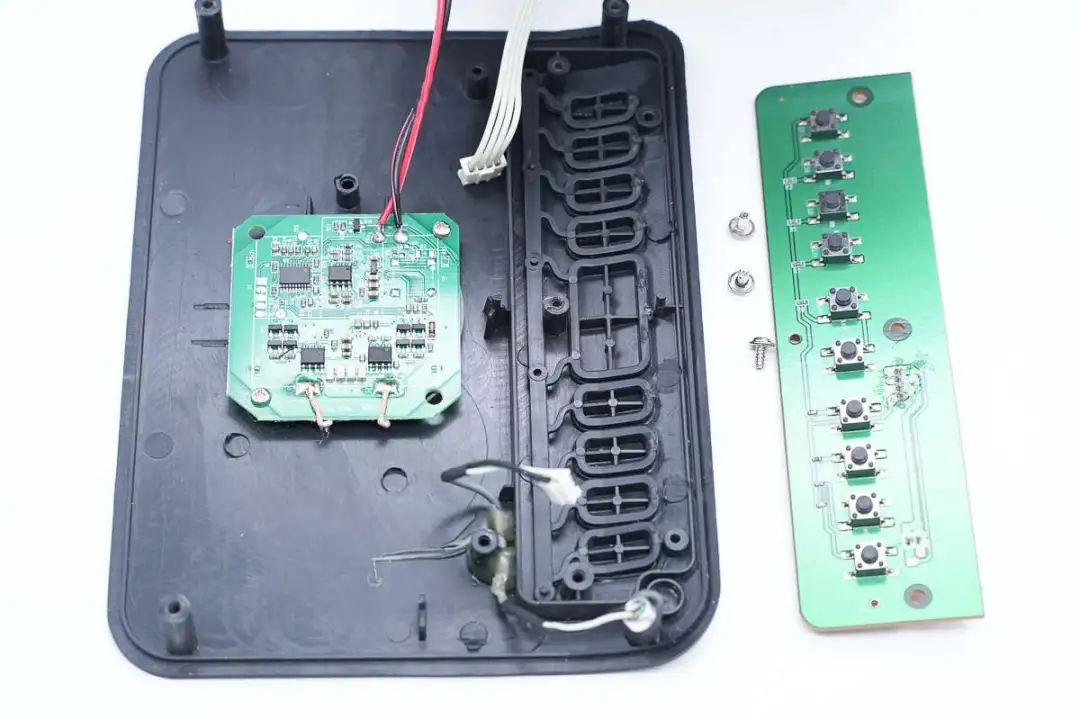

拧下固定螺丝,拆下按键小板。

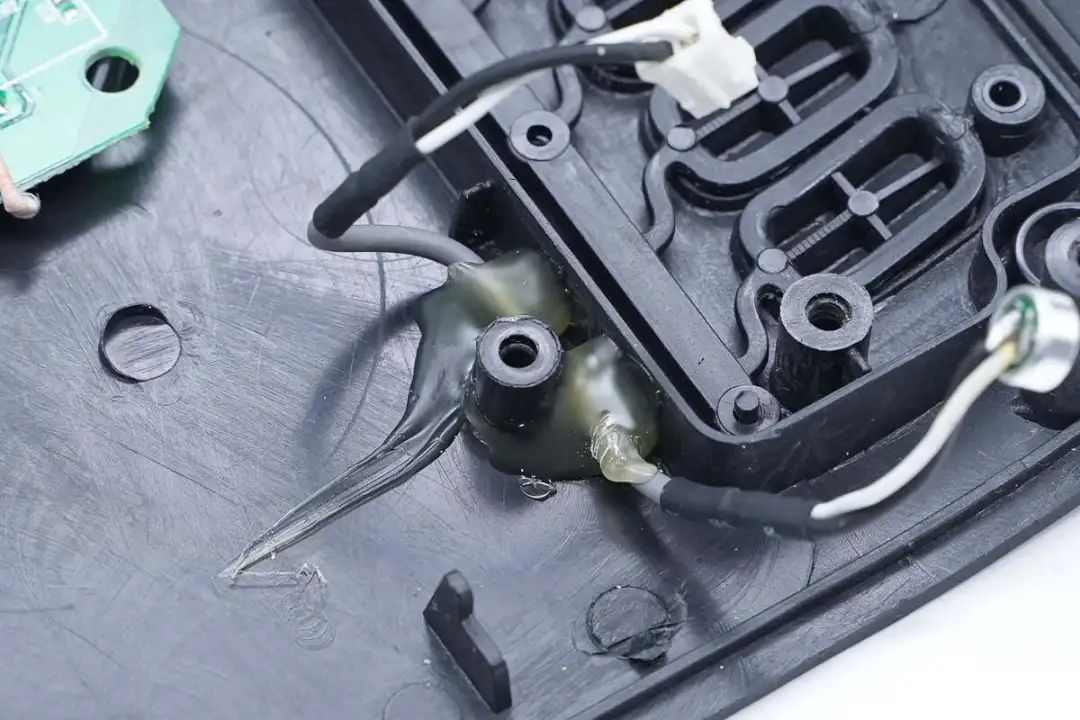

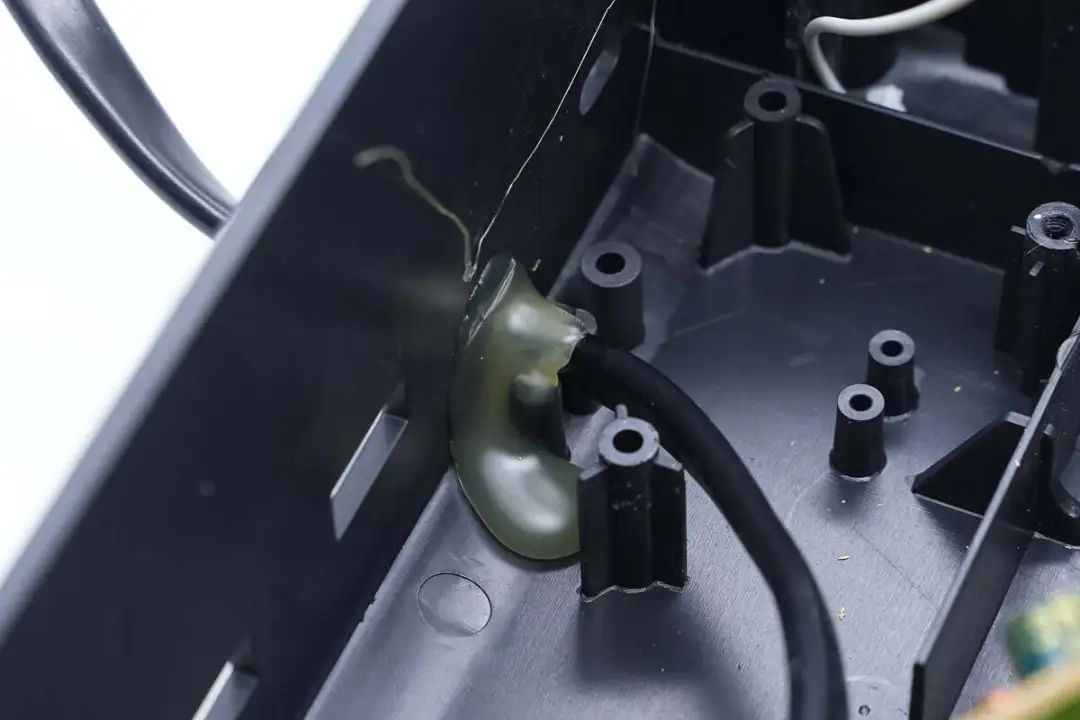

连接麦克风的导线采用胶水固定。

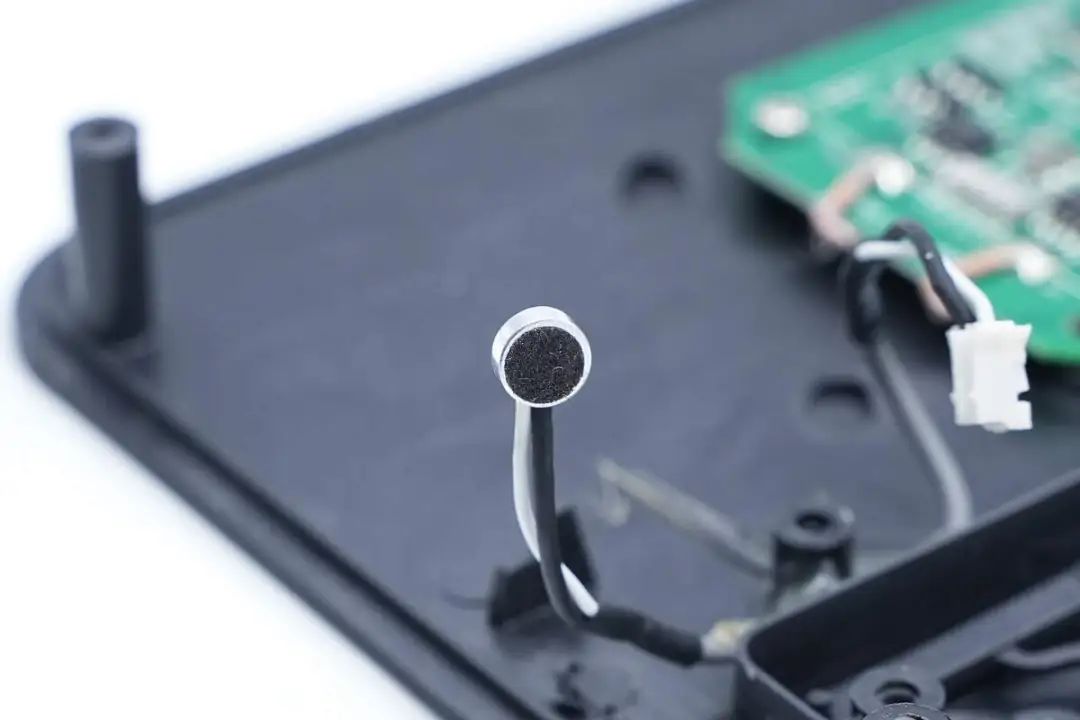

驻极体麦克风特写。

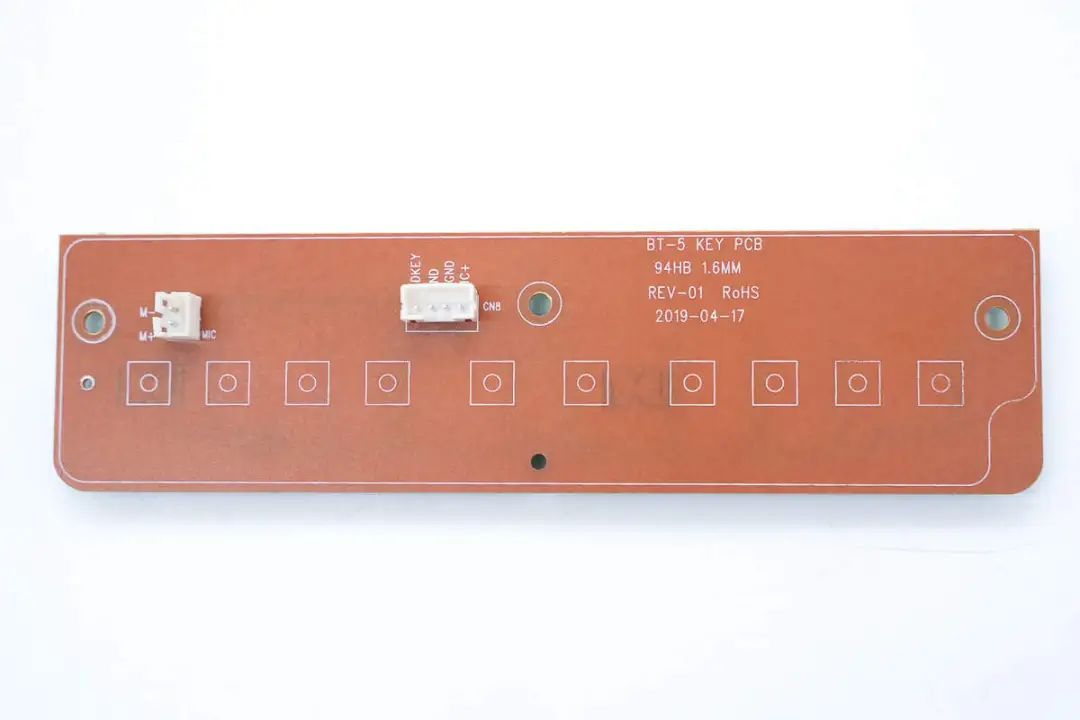

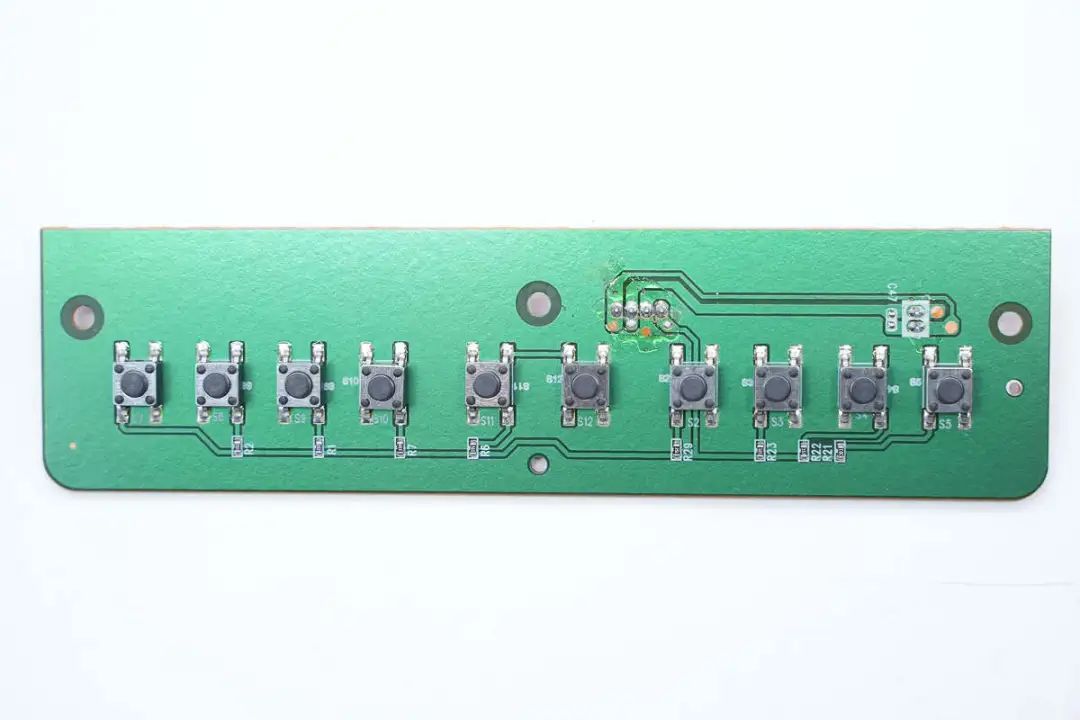

按键小板正面焊接10颗贴片按键。

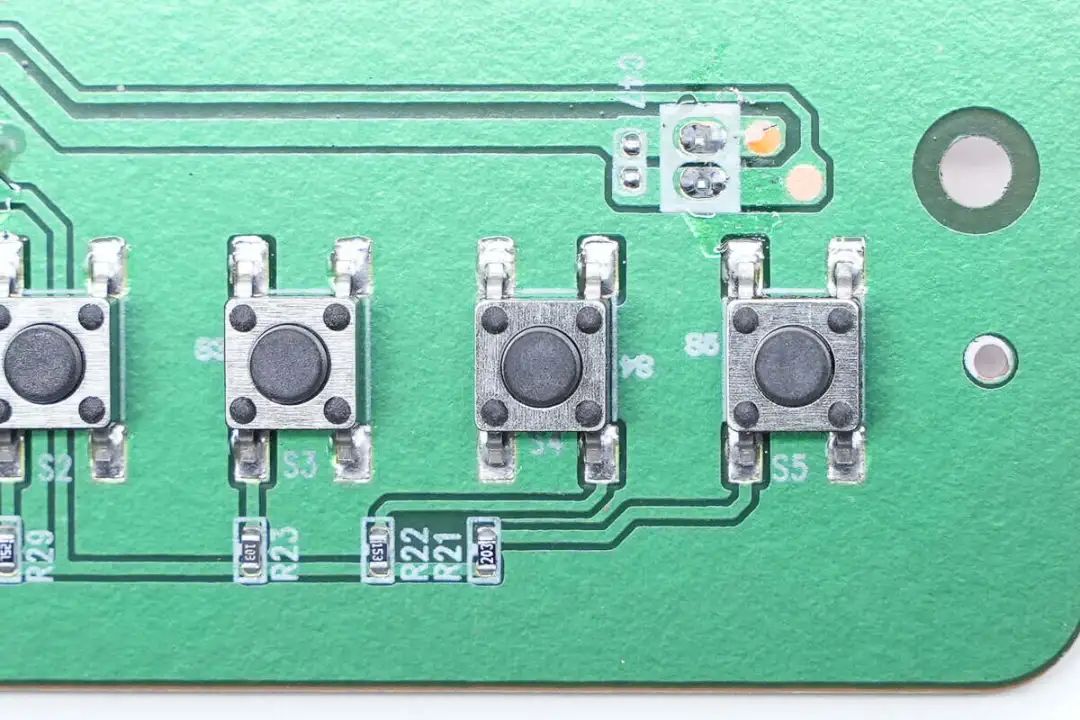

贴片按键特写。

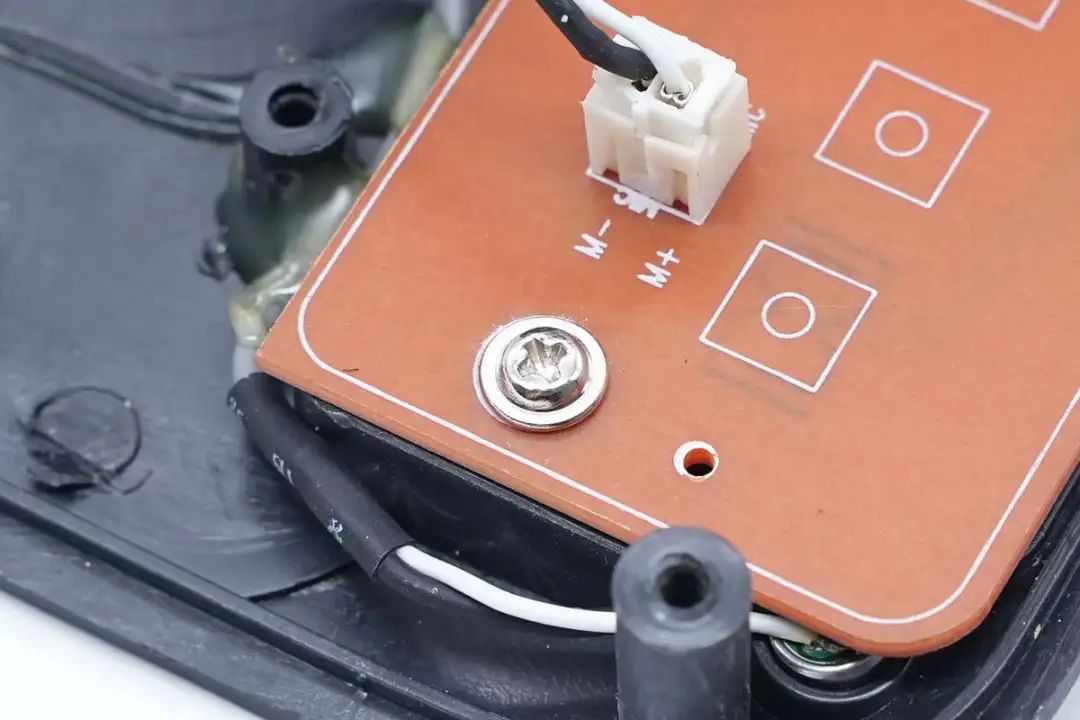

按键小板背面焊接两个连接器,分别连接主板和麦克风。

无线充电小板使用螺丝固定在盖板内部。

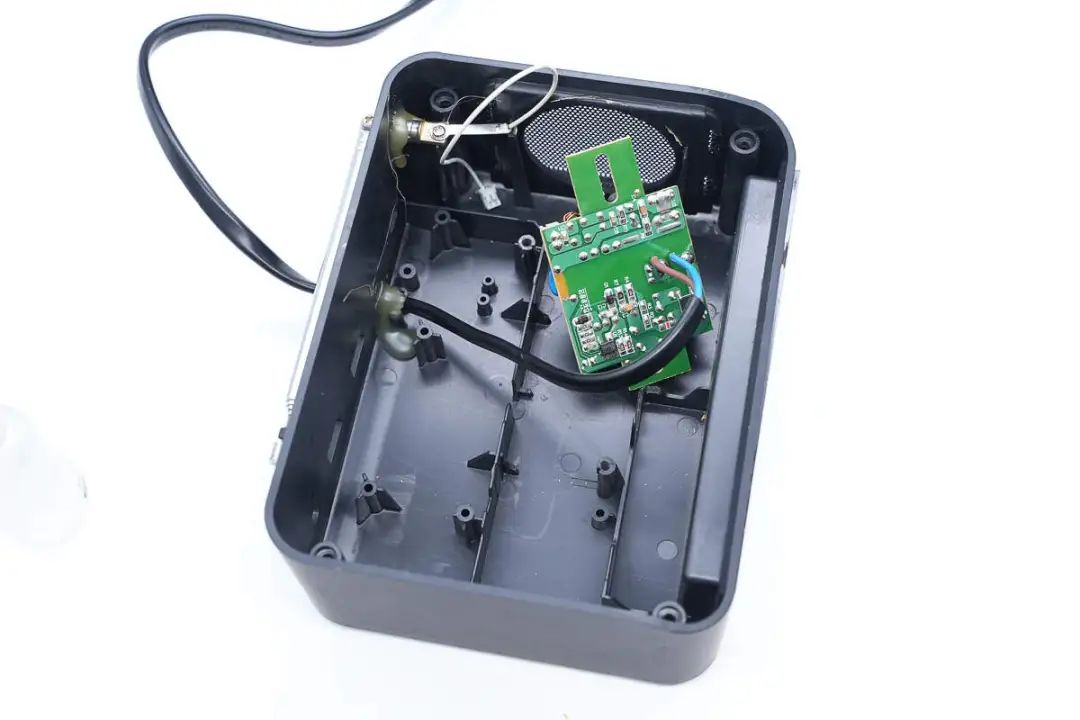

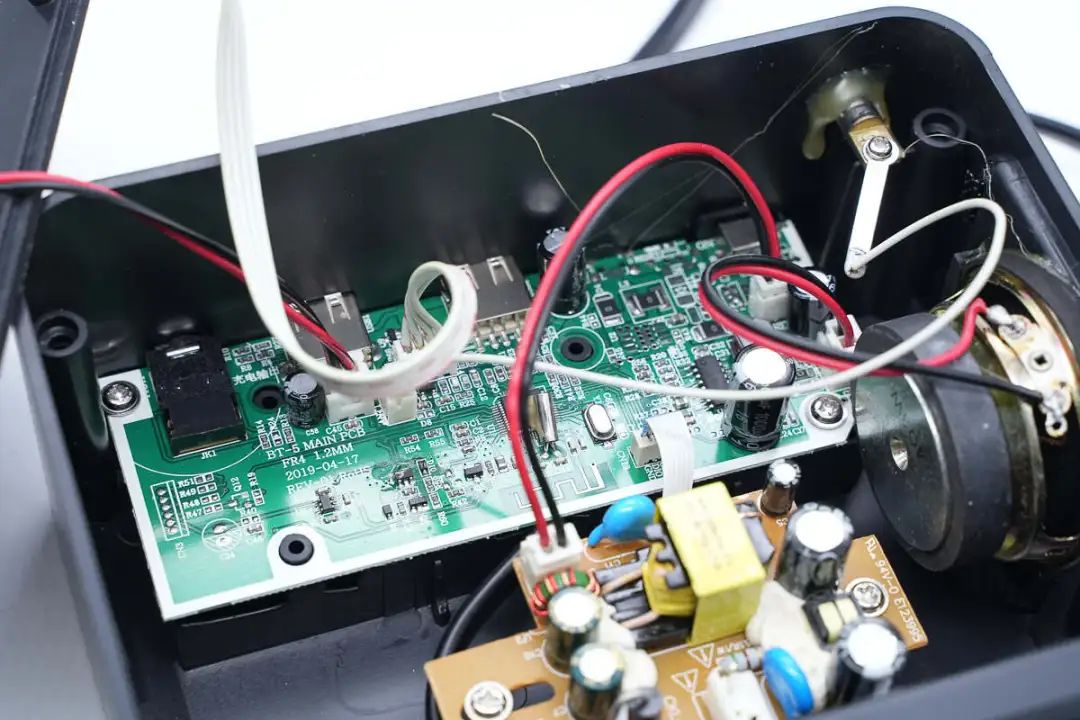

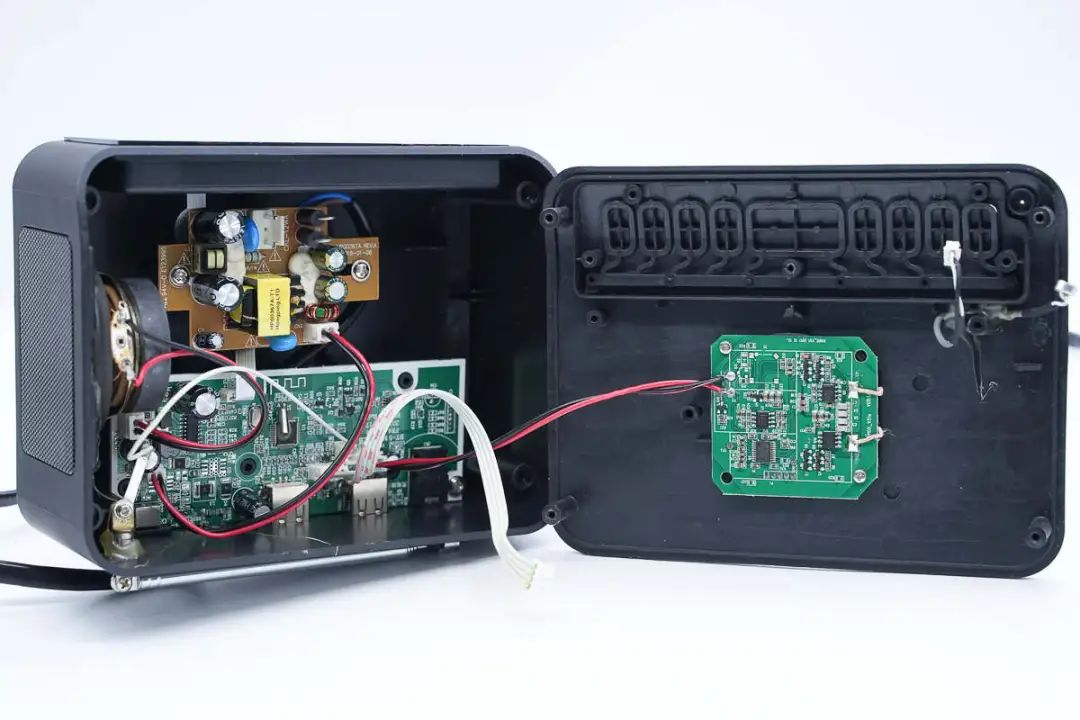

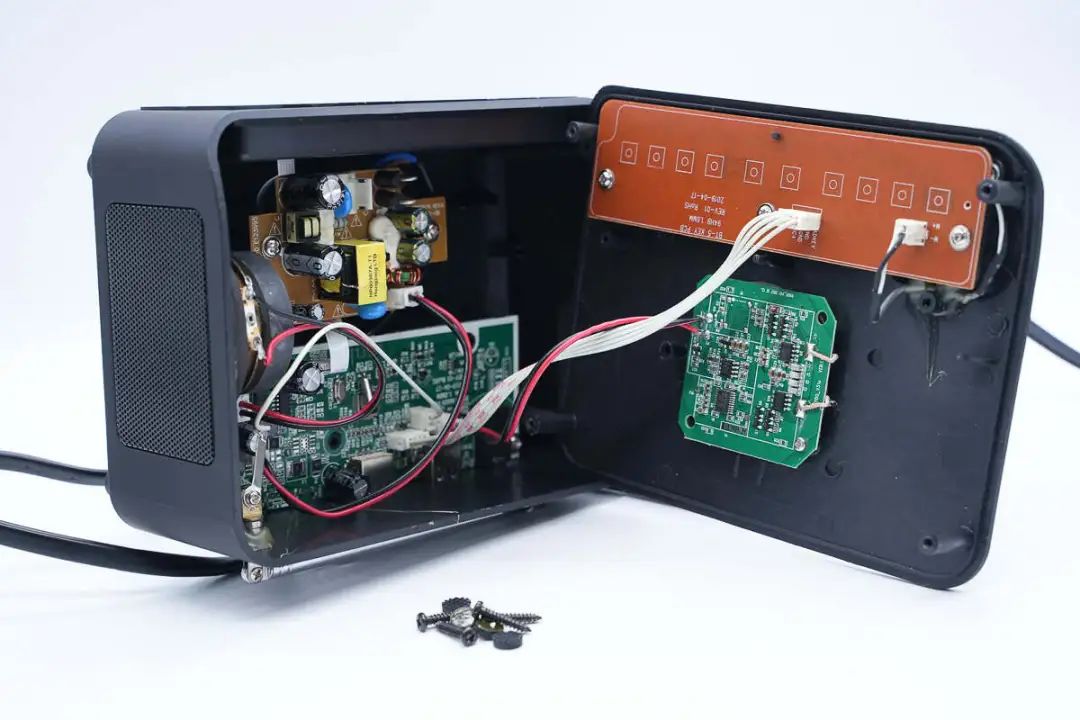

在壳体内部设有音箱主板。

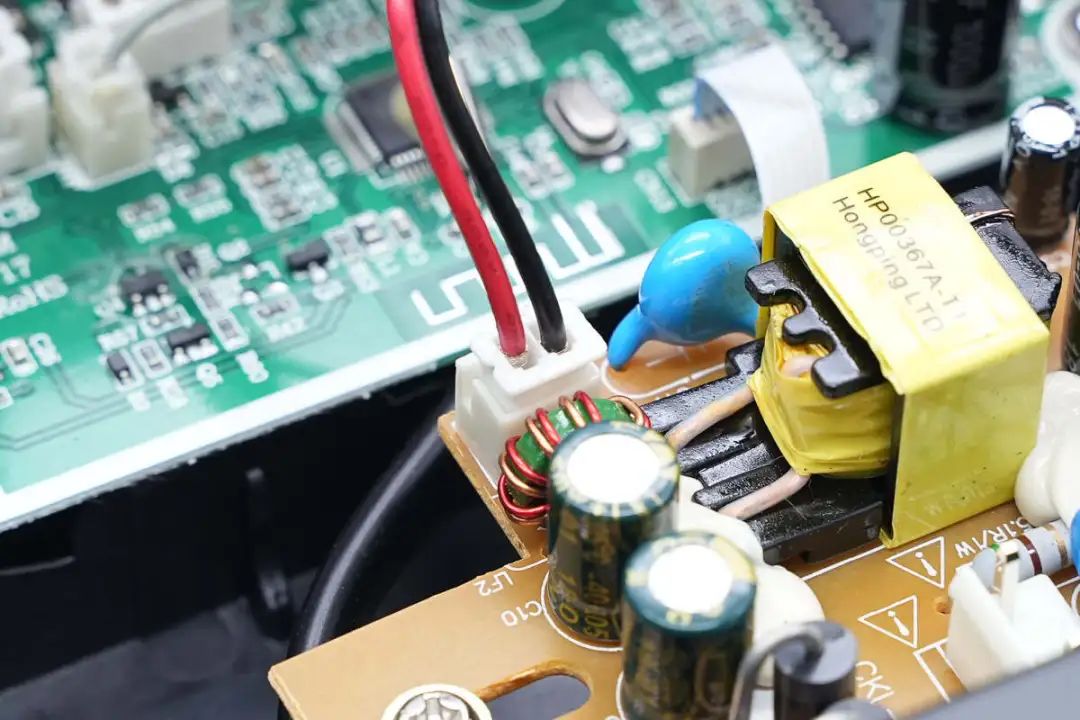

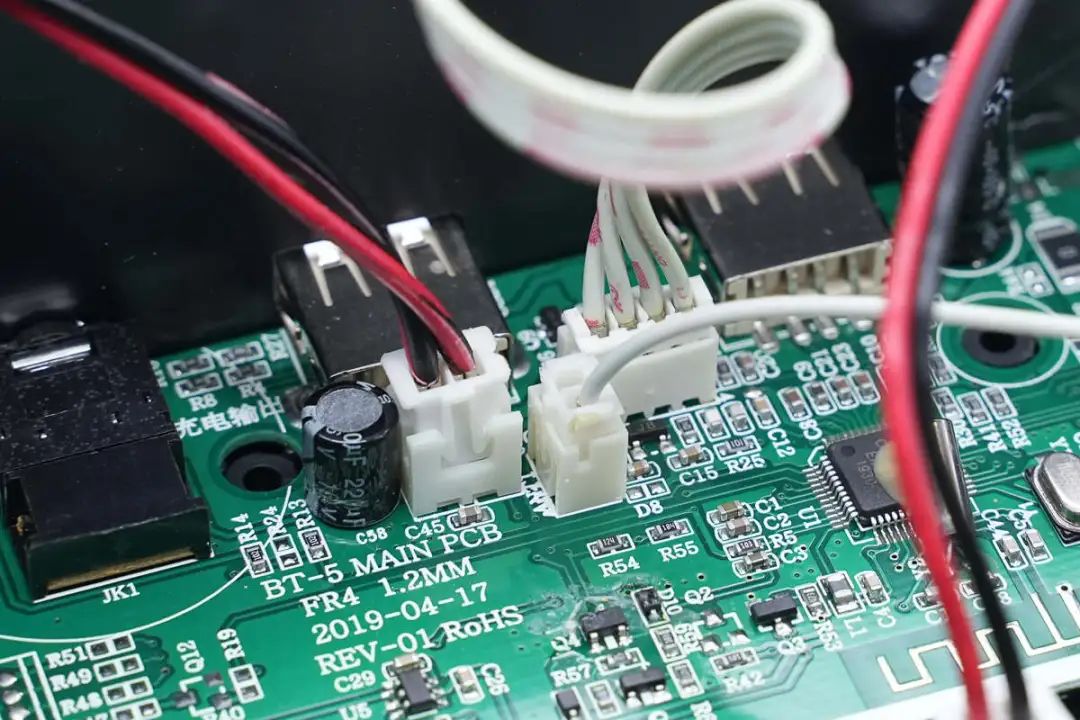

左侧插接件用于为无线充电模块供电,中间插接件连接到FM拉杆天线,右侧插接件连接到按钮小板。

电源小板输出采用插接件连接。

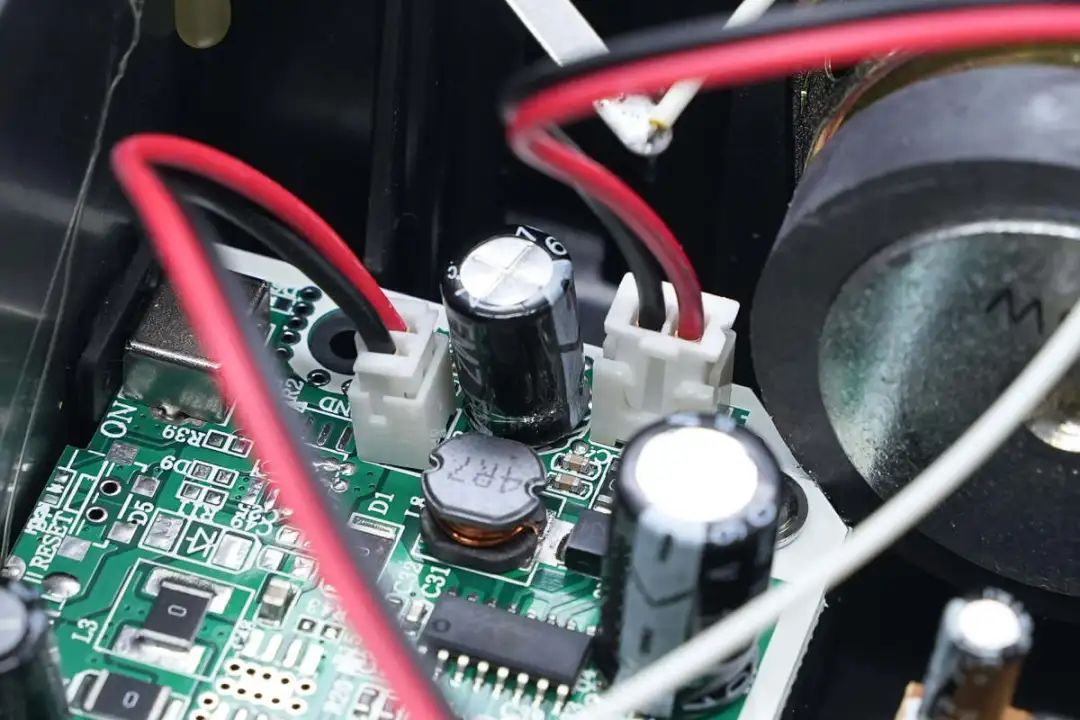

左侧插接件连接电源小板,右侧插接件连接到扬声器。

LED屏幕通过排线连接。

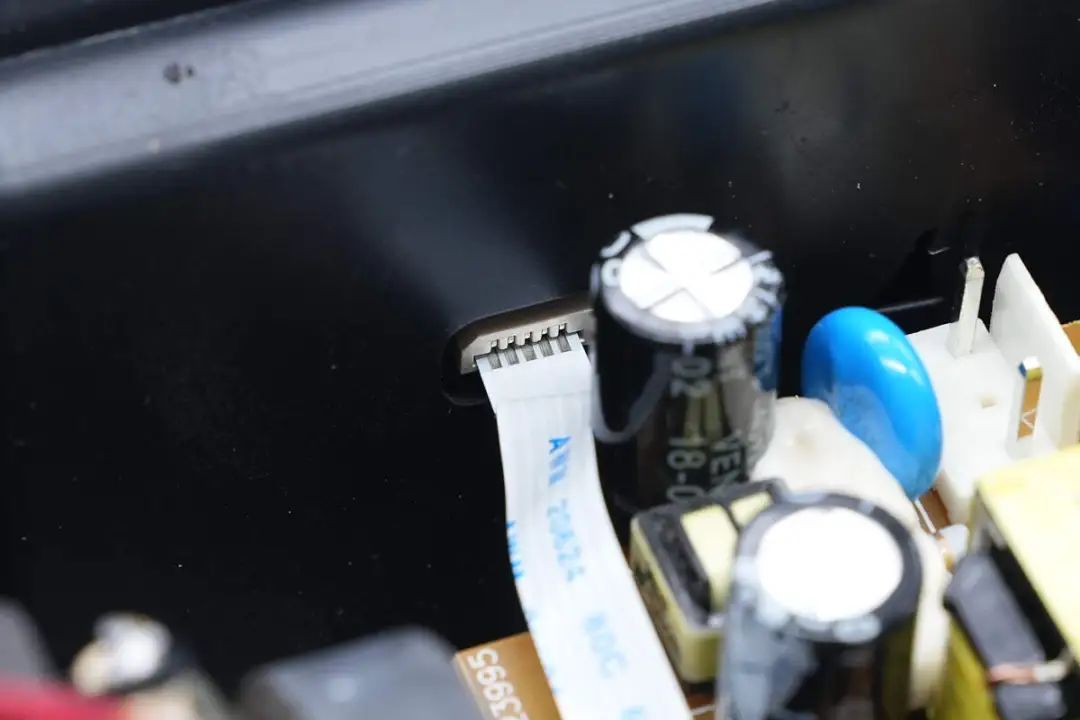

排线连接到机身侧面LED屏幕。

盖板内部无线充电模块使用螺丝固定。

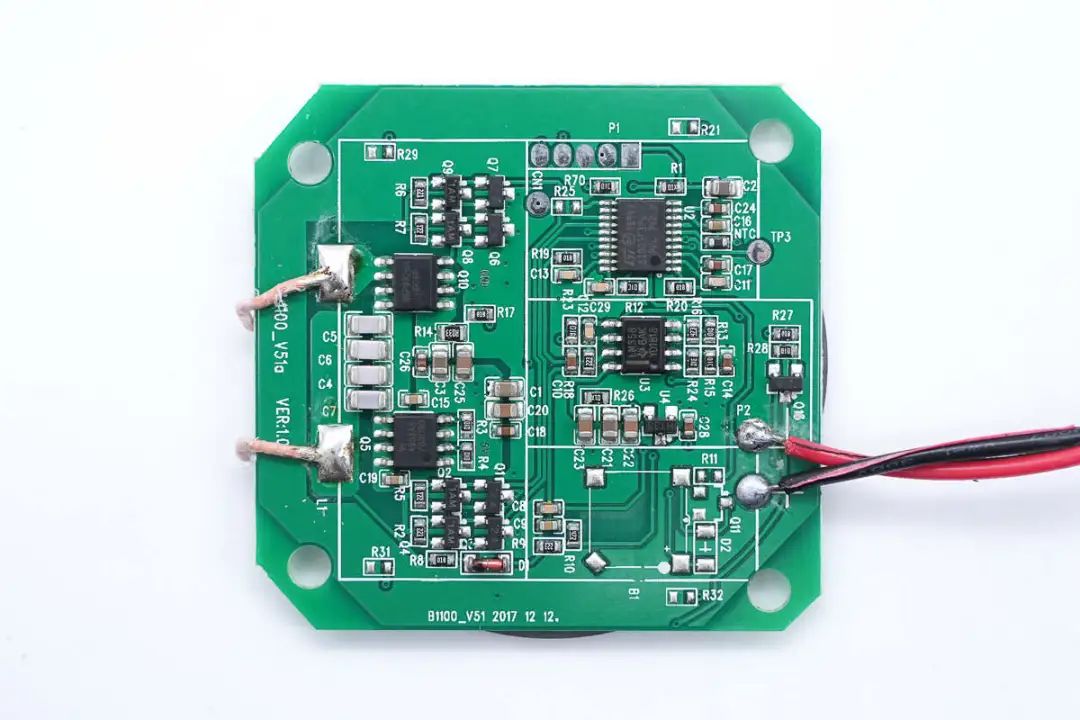

无线充电小板左侧焊接NPO谐振电容和无线充电功率管,右上角焊接MCU和双运放。

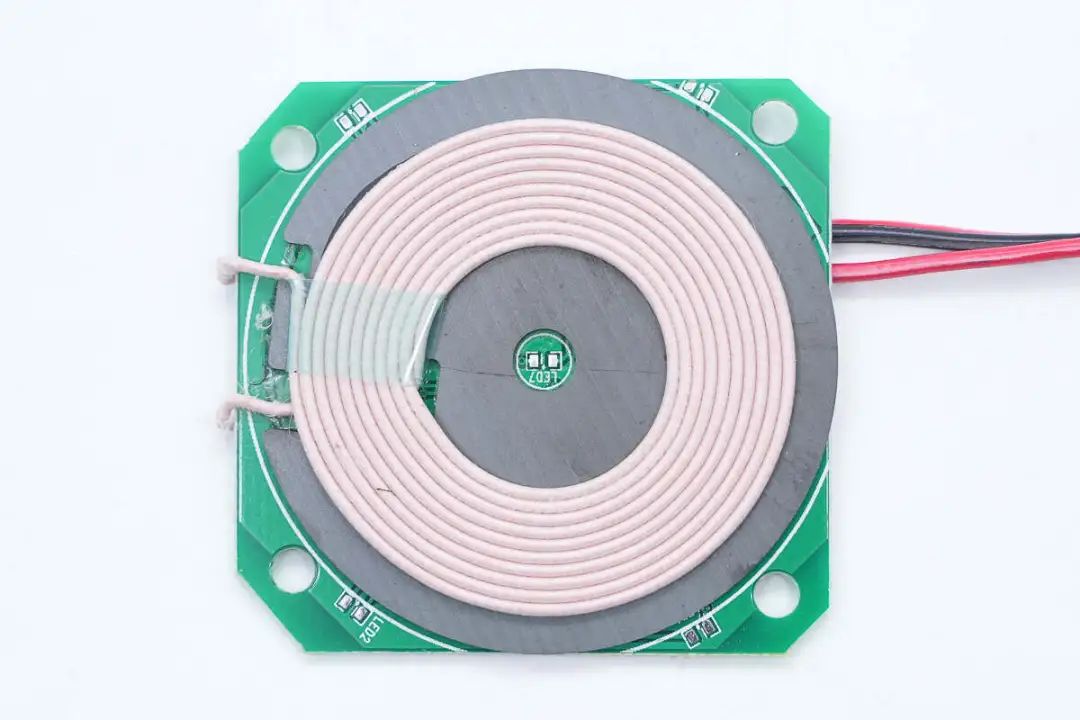

另一面焊接无线充电线圈。

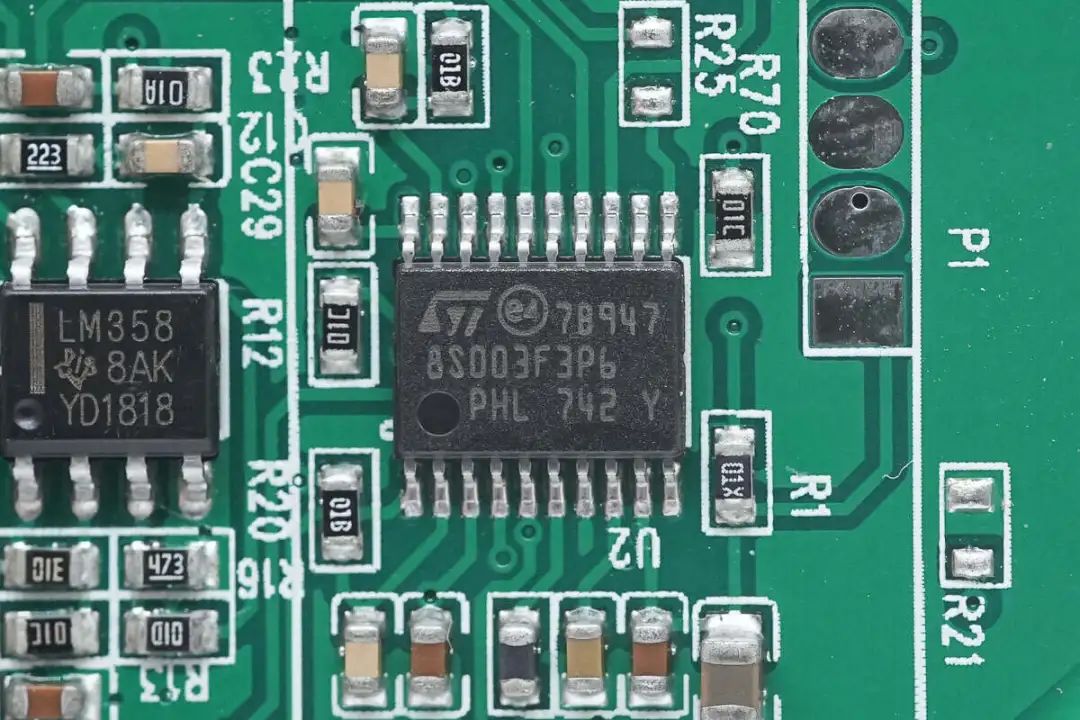

无线充主控MCU来自ST意法半导体,型号STM8S003F3P6,是一颗高性价比的8位MCU,内置8KB FLASH和1KB RAM,采用TSSOP20封装。

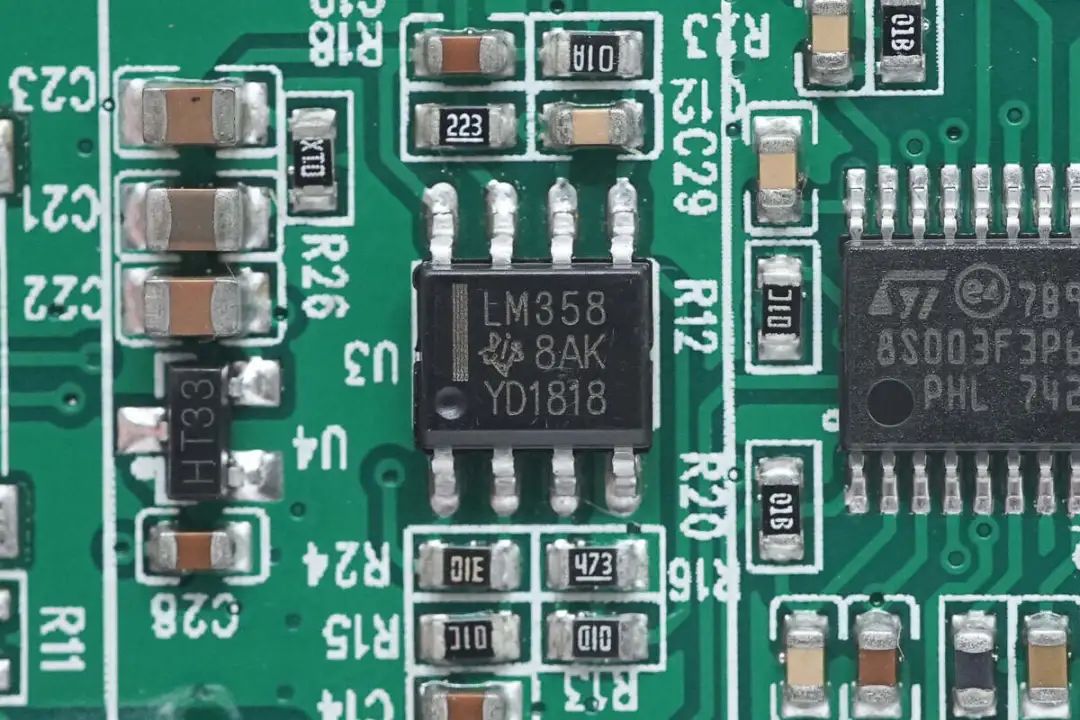

LM358双运放来自TI德州仪器,用于信号解调。

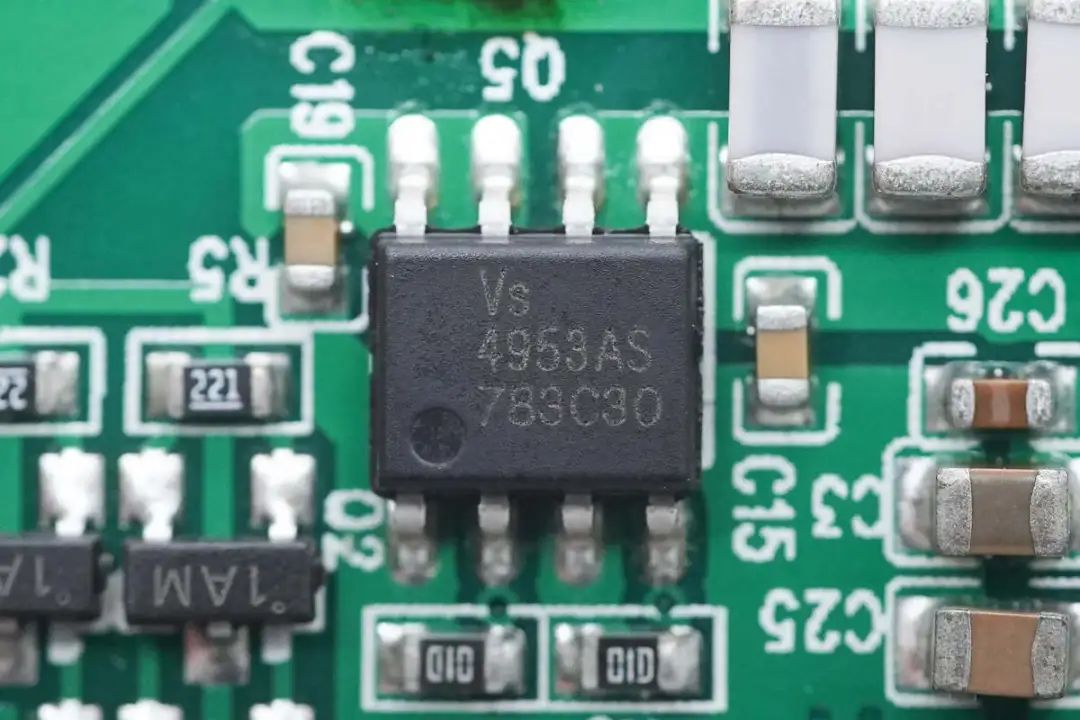

无线充电开关管来自威兆半导体,型号VS4953AS,双PMOS,耐压-30V,导阻52mΩ,采用SOP8封装。

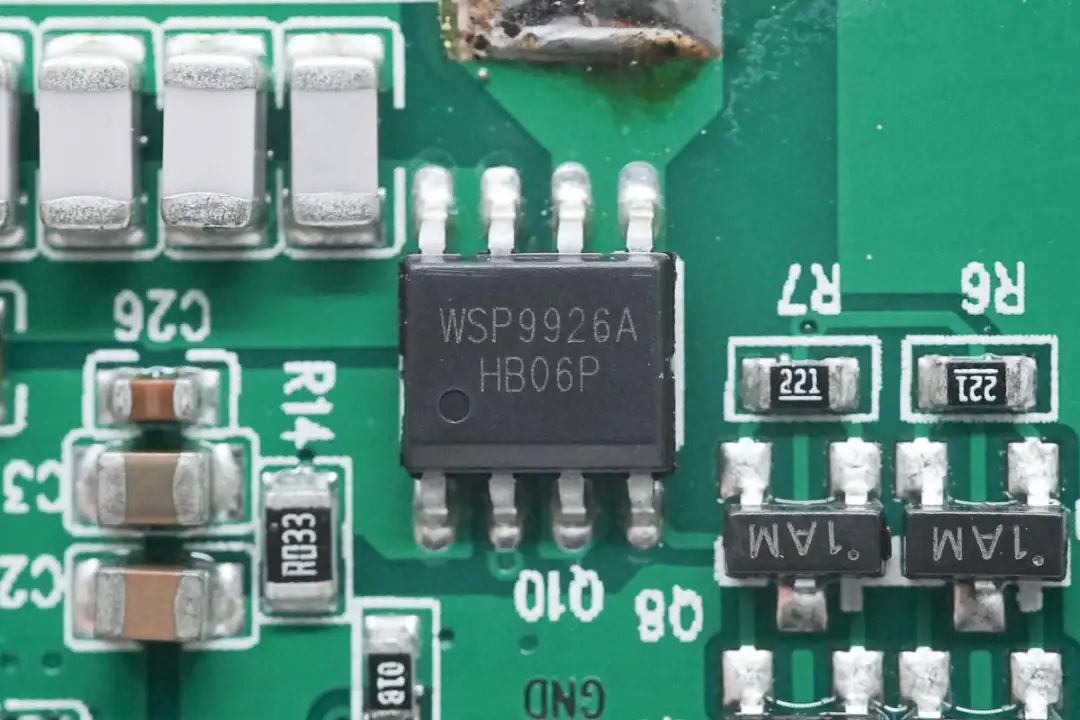

另一颗MOS管来自微硕,型号WSP9926A,为双NMOS,耐压20V,导阻20mΩ,采用SOP-8封装。

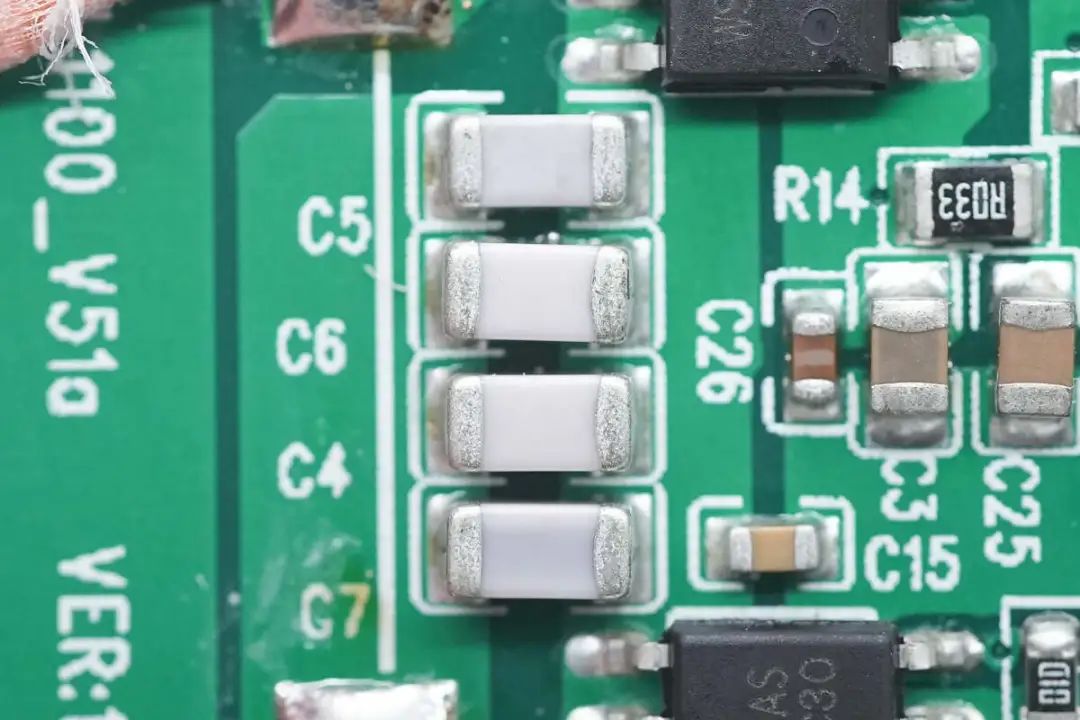

四颗并联的NPO谐振电容特写。

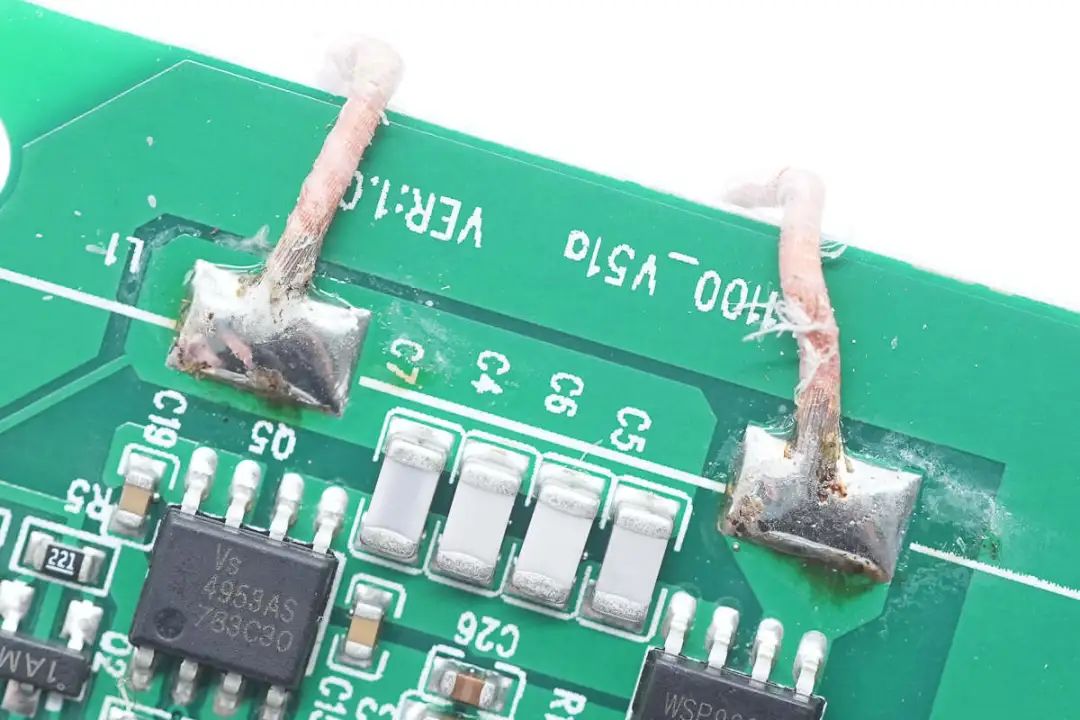

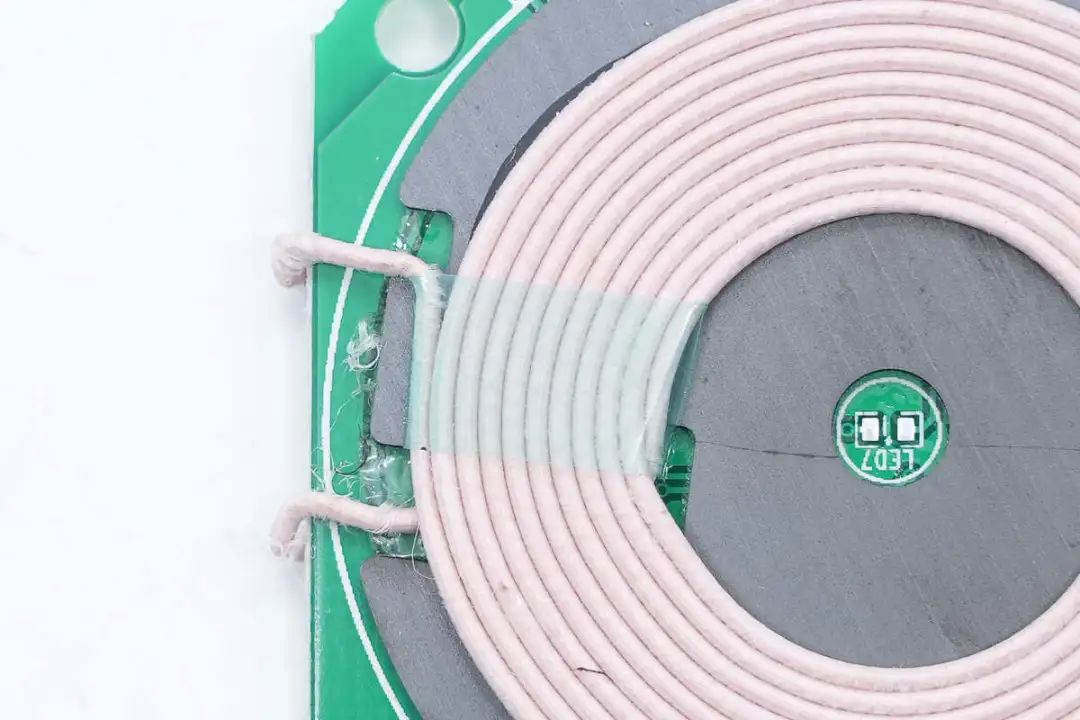

无线充电线圈通过焊接连接,焊点圆润饱满。

无线充电线圈通过胶带扎紧。

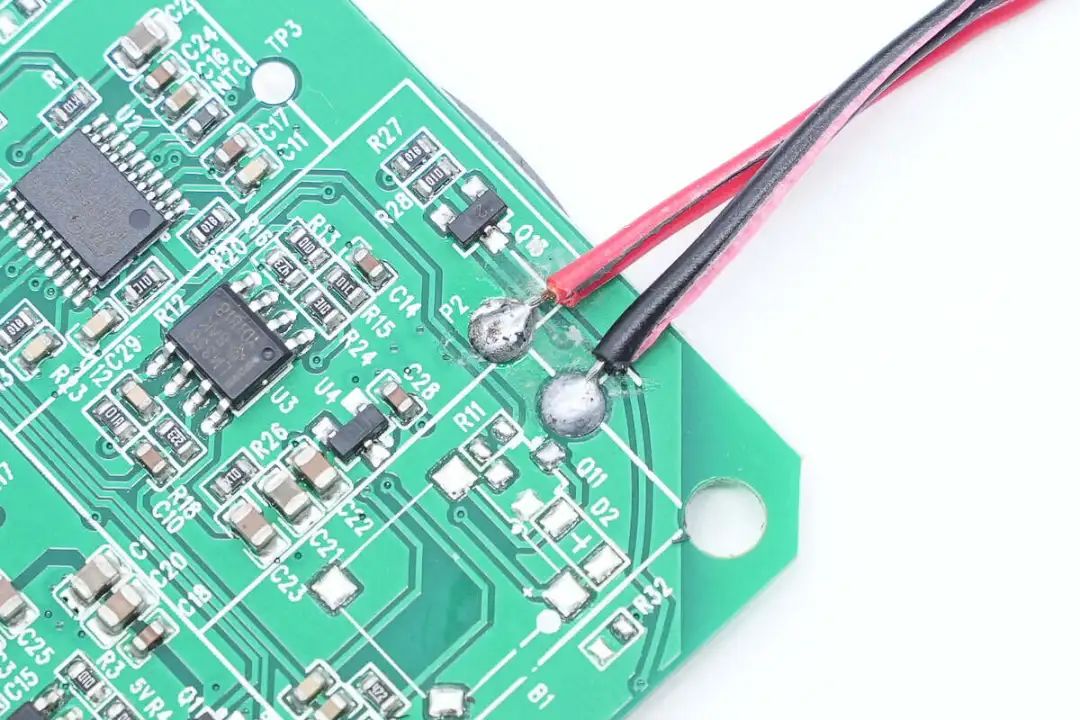

正负极供电导线通过焊接连接。

在壳体内部为电源小板和音箱主板。

电源小板通过螺丝固定。

音箱主板也通过螺丝固定。

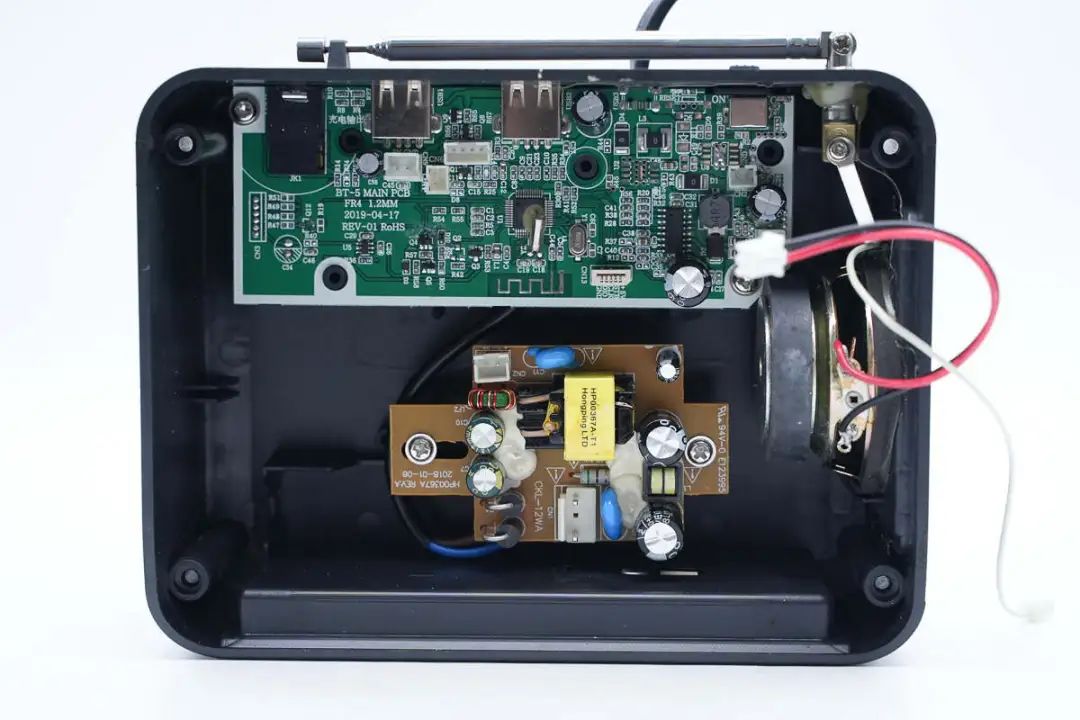

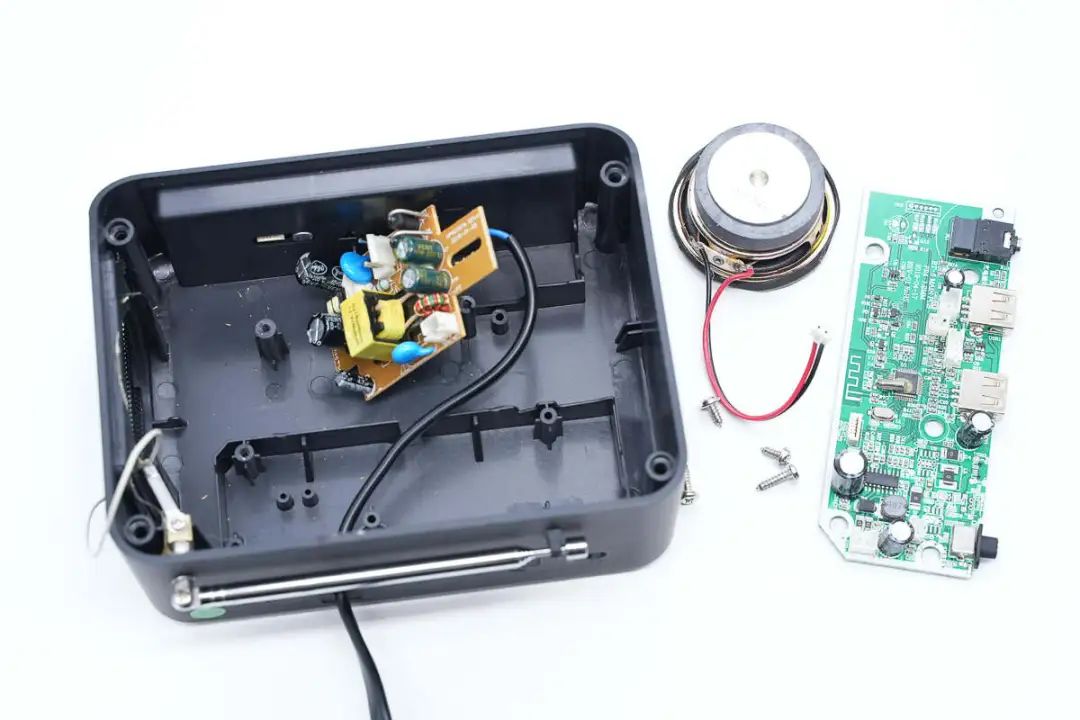

拧下固定螺丝,拆下电源小板,取出音箱主板和扬声器。

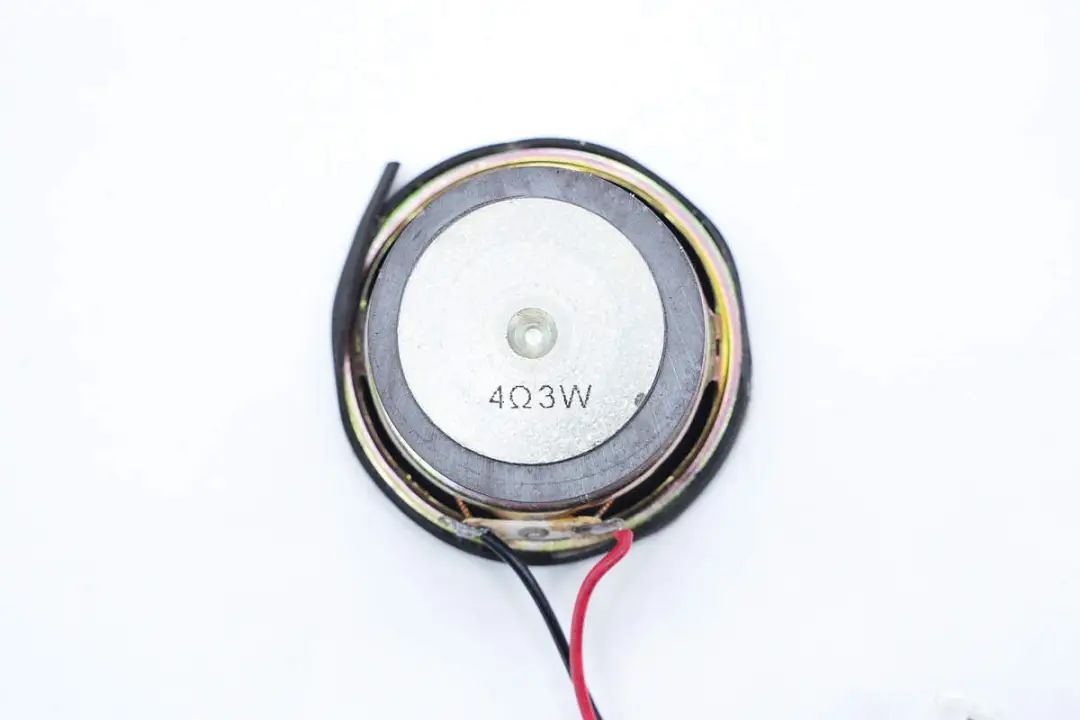

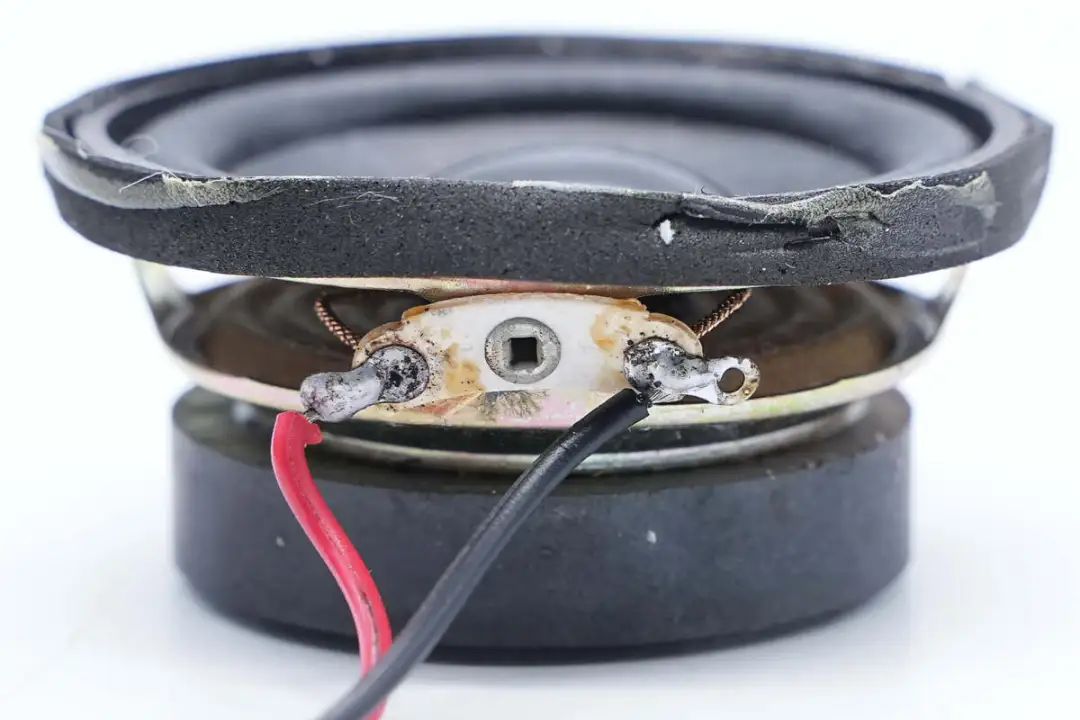

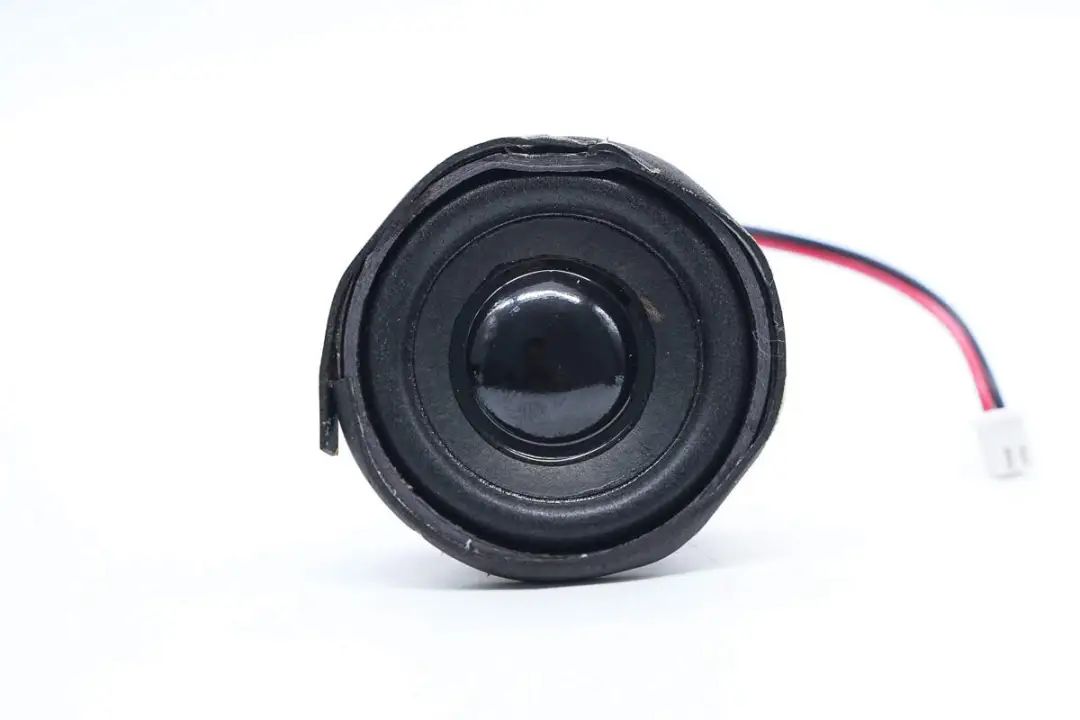

扬声器规格为4Ω3W,通过双面胶和胶水粘贴固定。

扬声器为泡沫边。

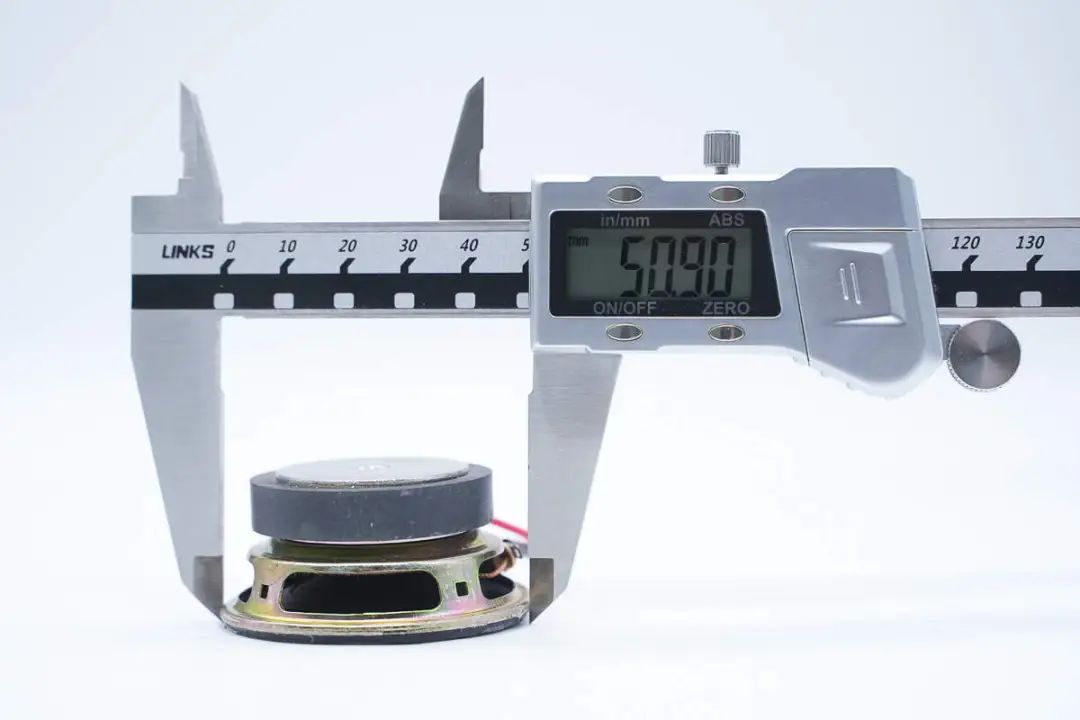

测得扬声器直径约为51mm。

扬声器导线通过焊接连接。

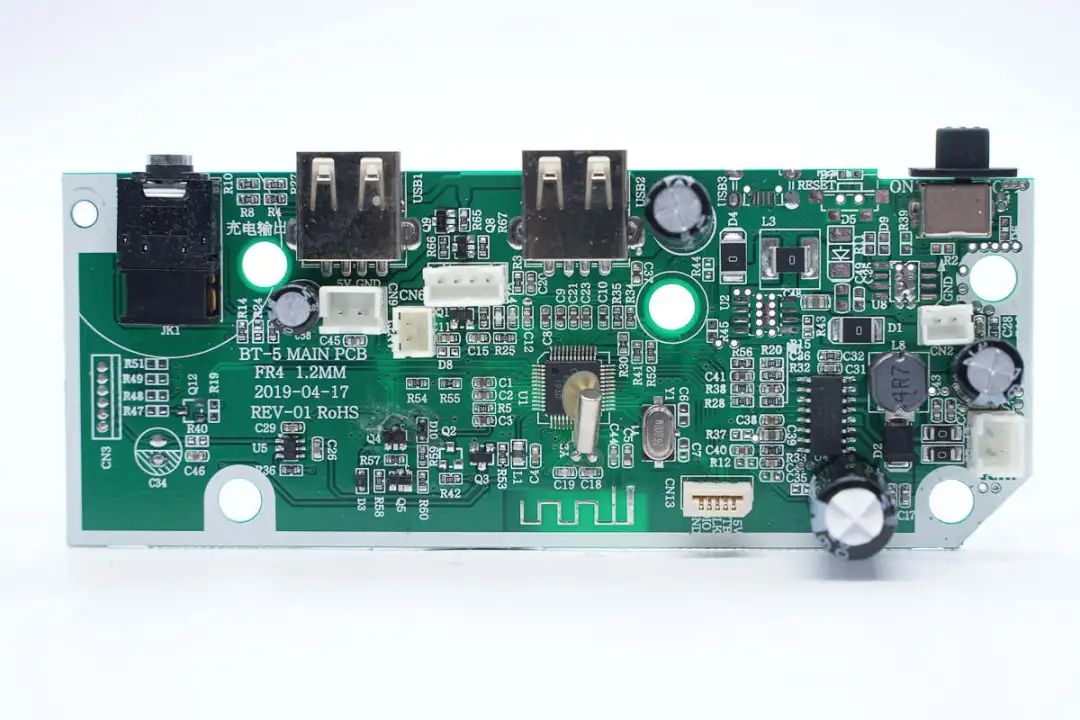

音箱主板正面一览,左侧设有3.5mm音频输入端子,依次焊接用于充电输出的USB-A母座,用于连接U盘的USB-A母座,扬声器开关。在中间位置设有主控芯片,下方为印刷蓝牙天线,右侧为扬声器功放。

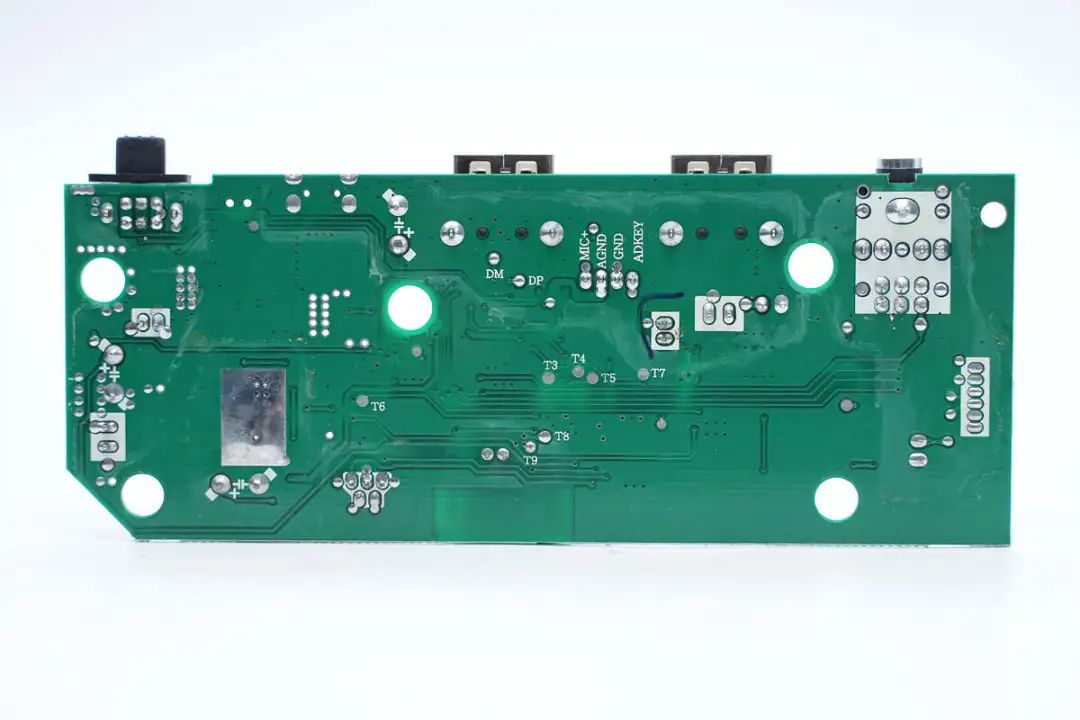

音箱主板背面没有焊接元件,对应功放芯片背面大面积露铜加锡散热。

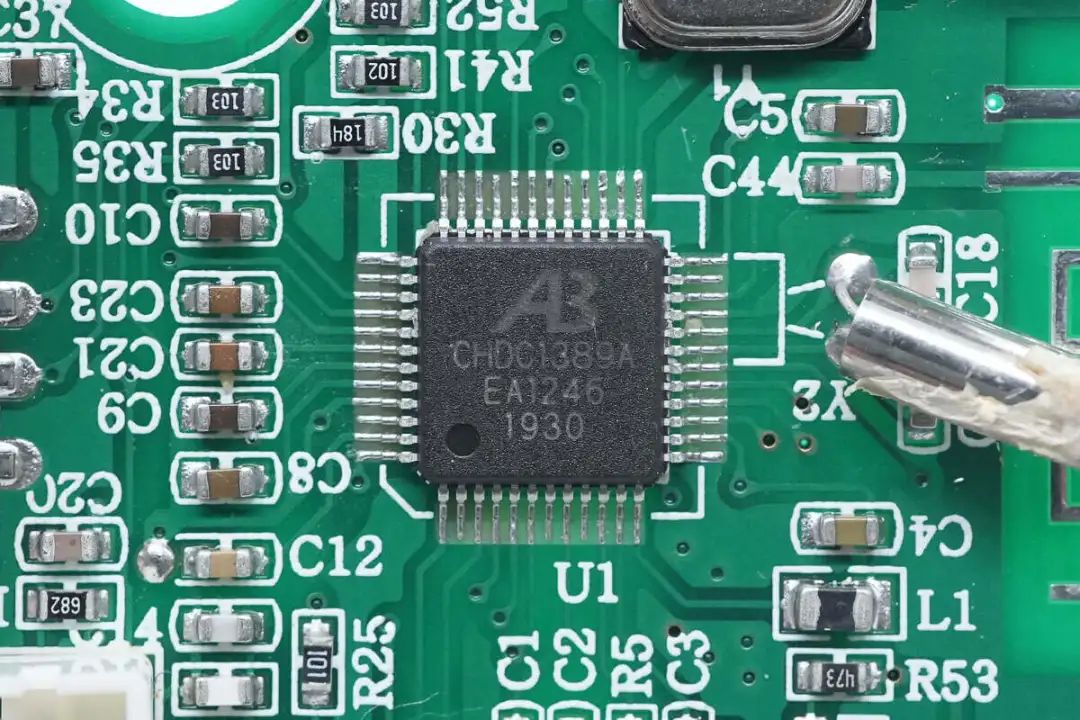

音箱主控芯片来自中科蓝讯,丝印CHDC1389A,用于蓝牙连接,屏幕显示和USB播放功能。

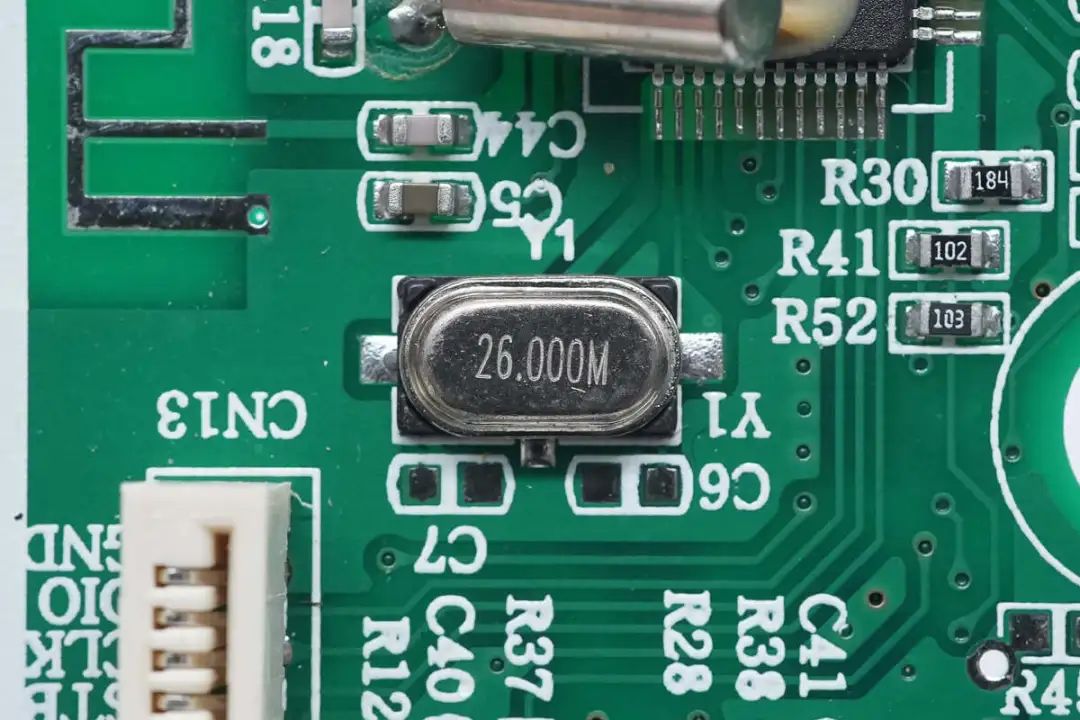

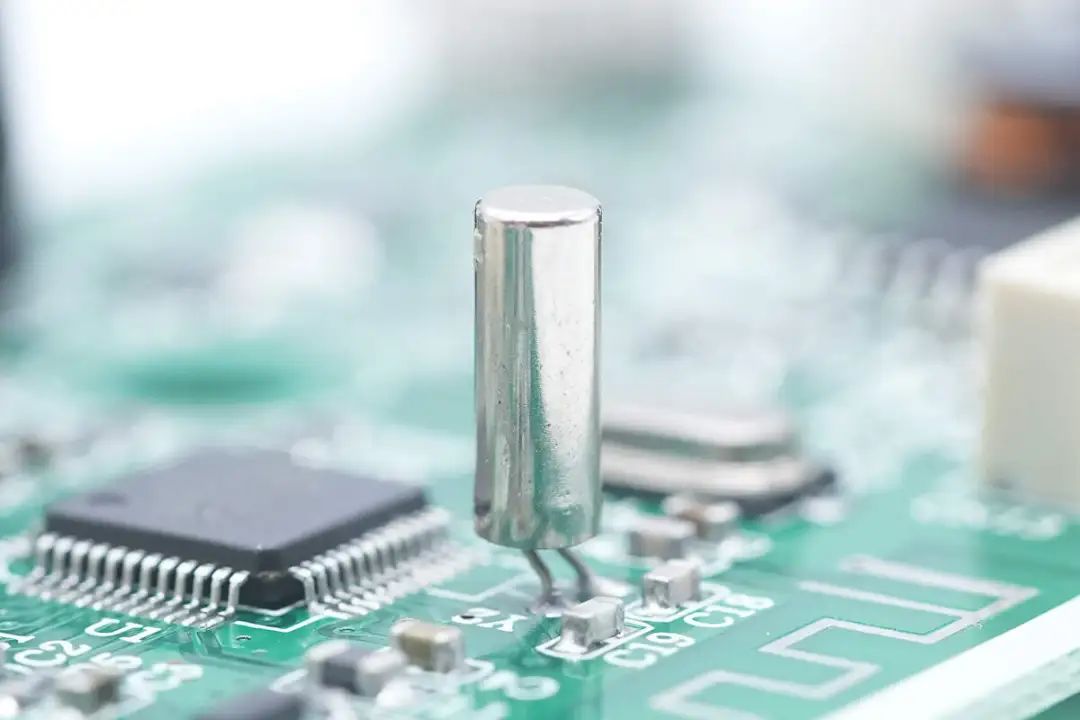

26.000MHz贴片晶振特写。

32.768KHz时钟晶振特写。

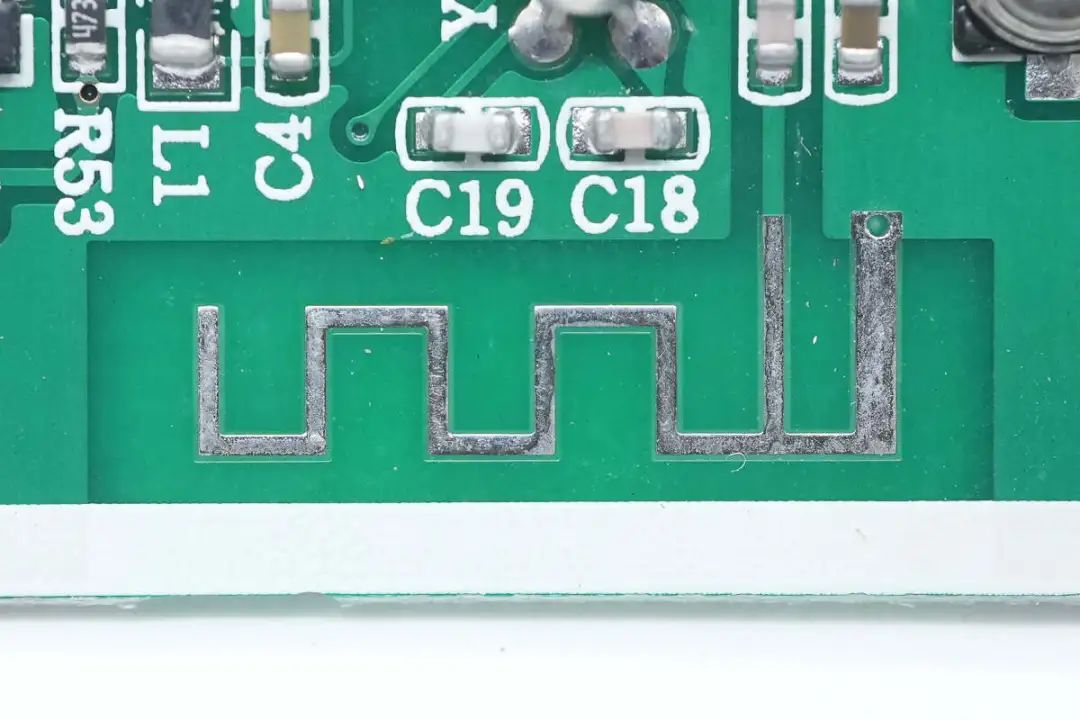

印刷蓝牙天线特写。

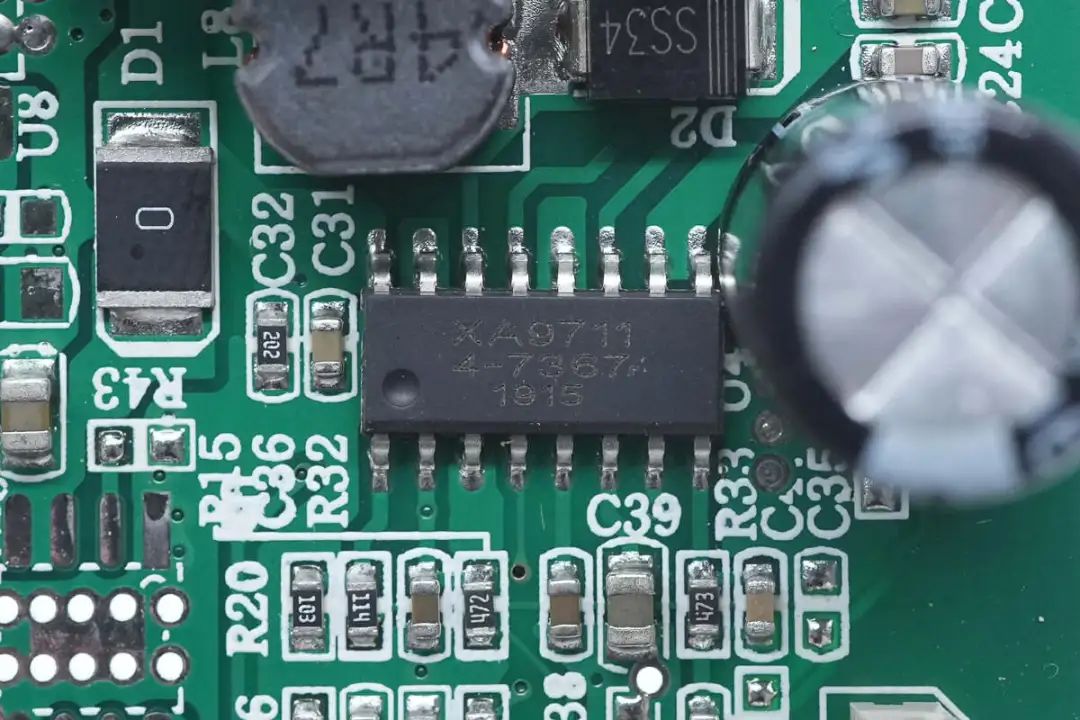

音频功放芯片丝印XA9711,内置升压功能,将输入升压为功放供电,提升输出功率。

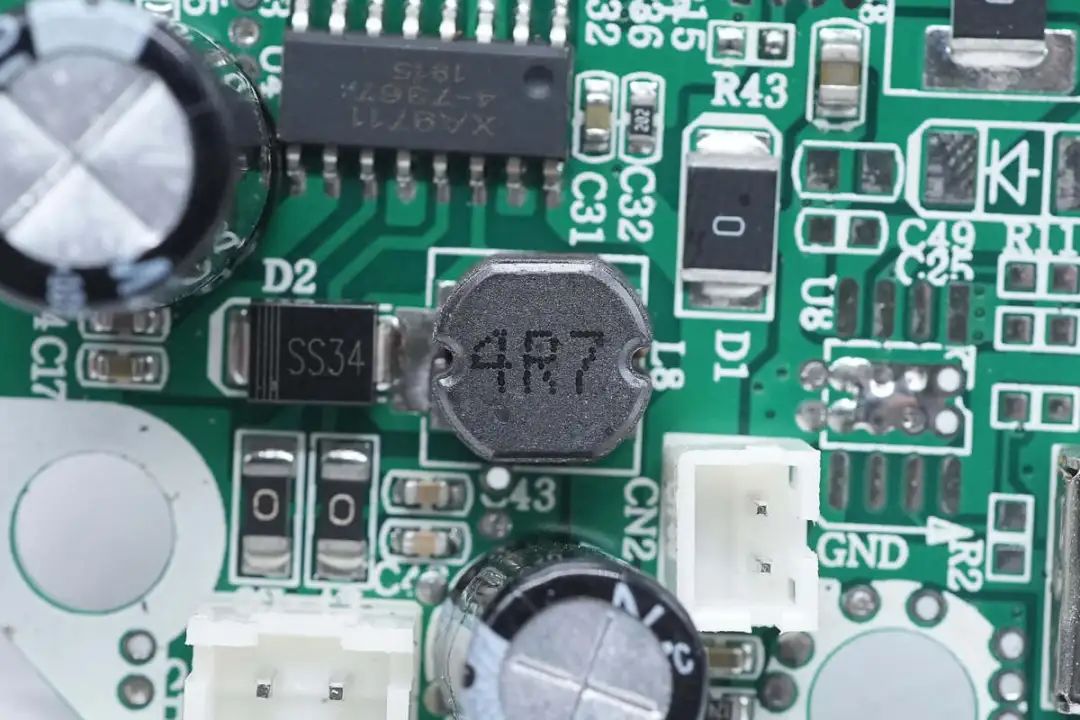

4.7μH升压电感特写。

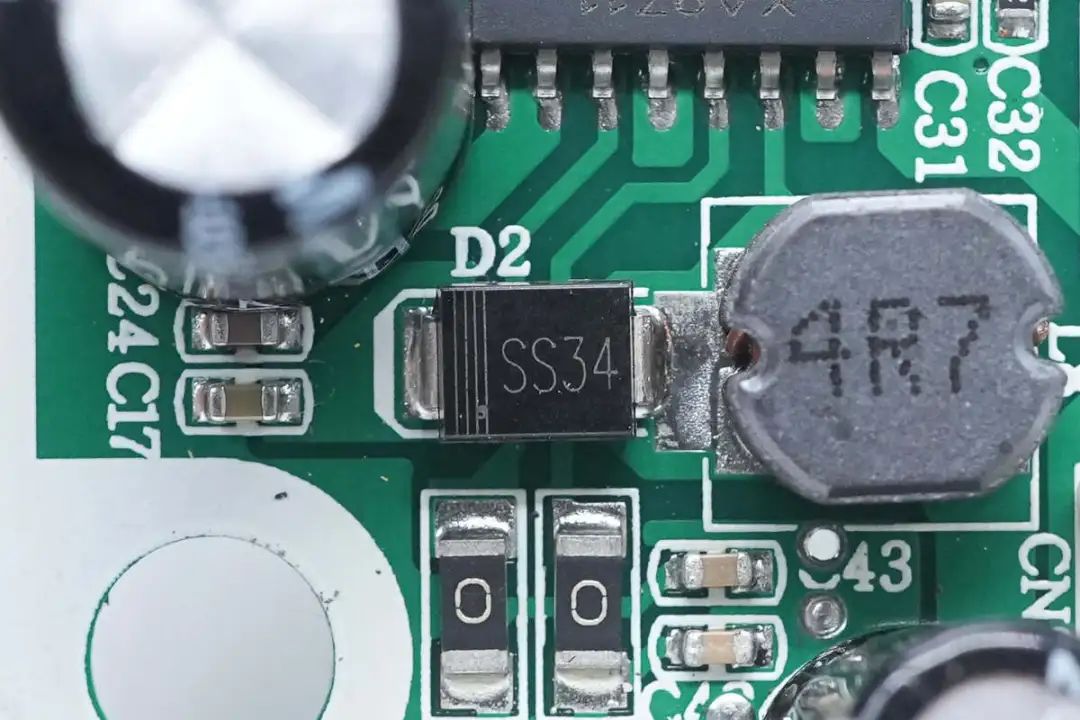

SS34肖特基二极管用于升压整流。

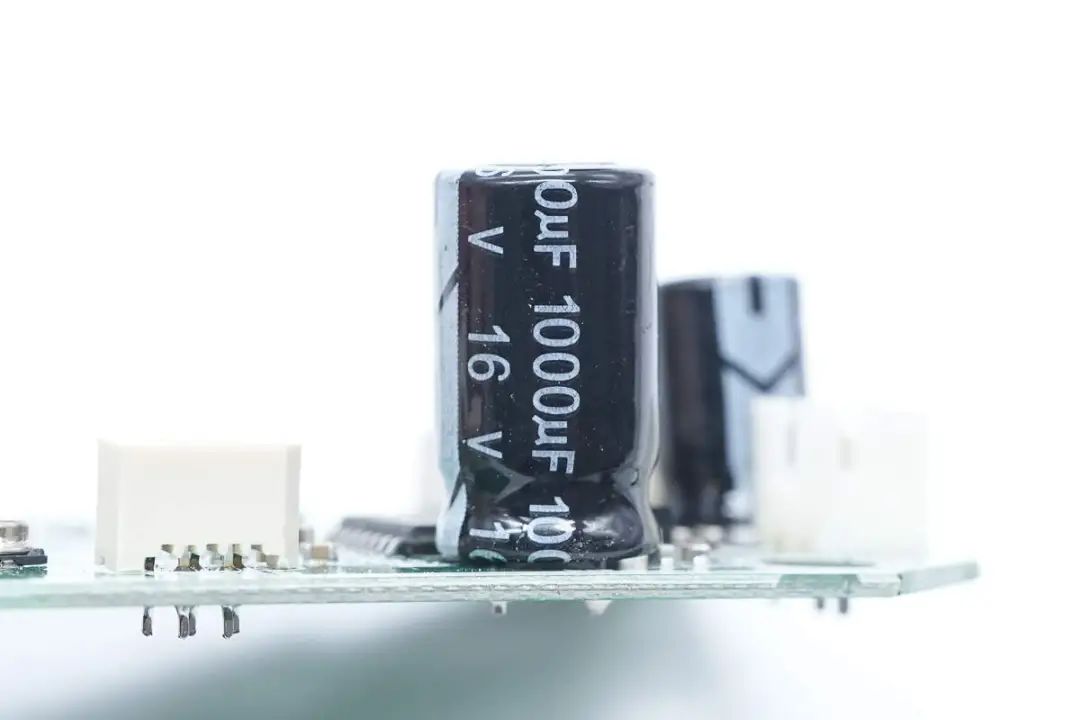

输出滤波电容规格为1000μF 16V。

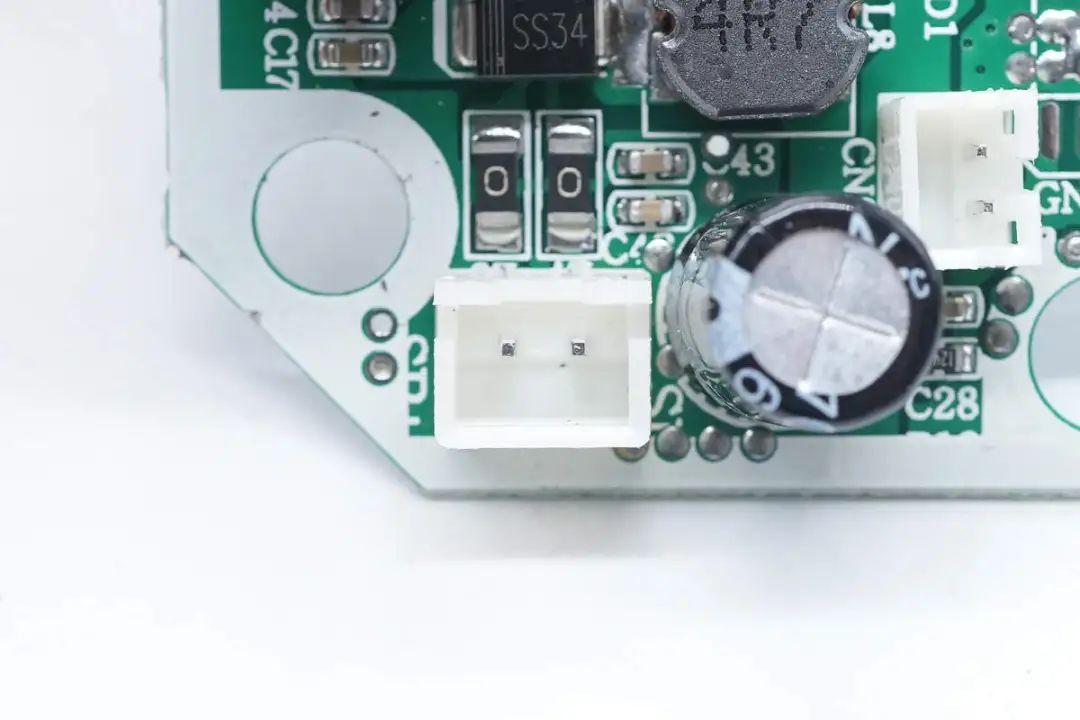

连接扬声器的插座特写。

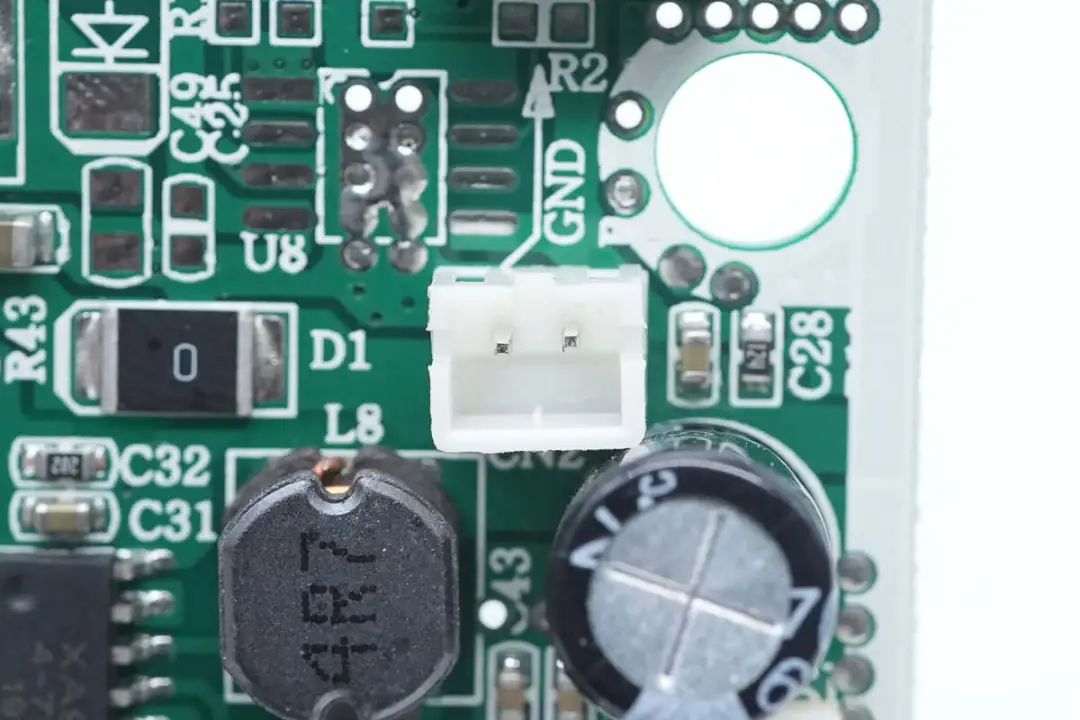

电源输入插座特写。

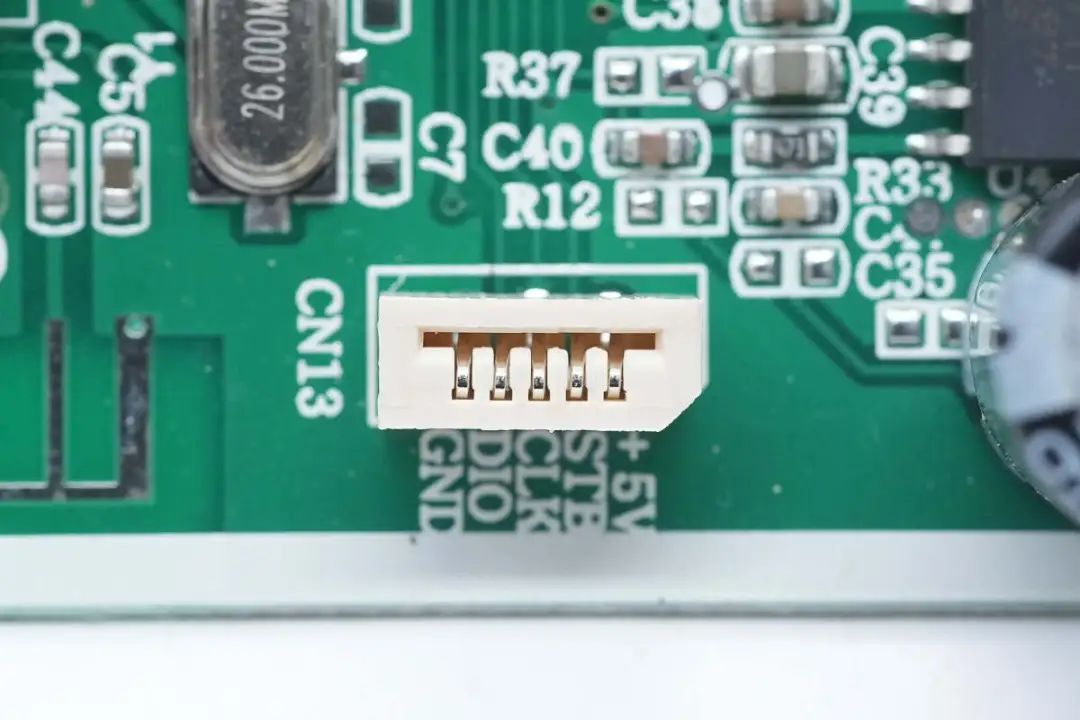

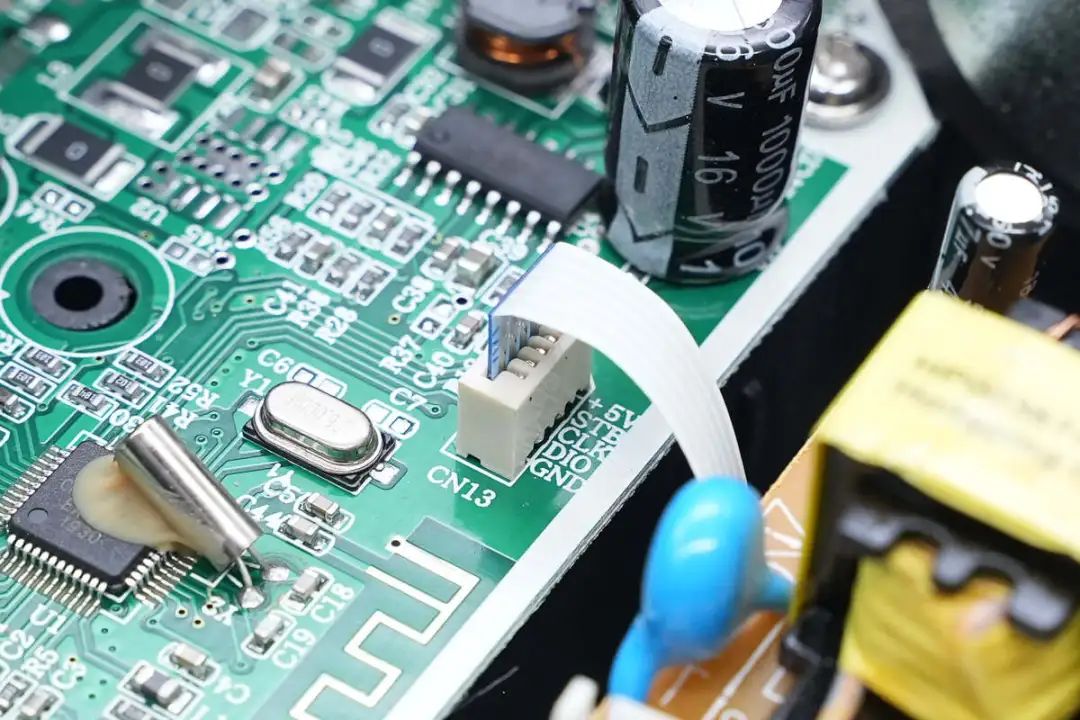

连接LED屏幕的排线接口特写。

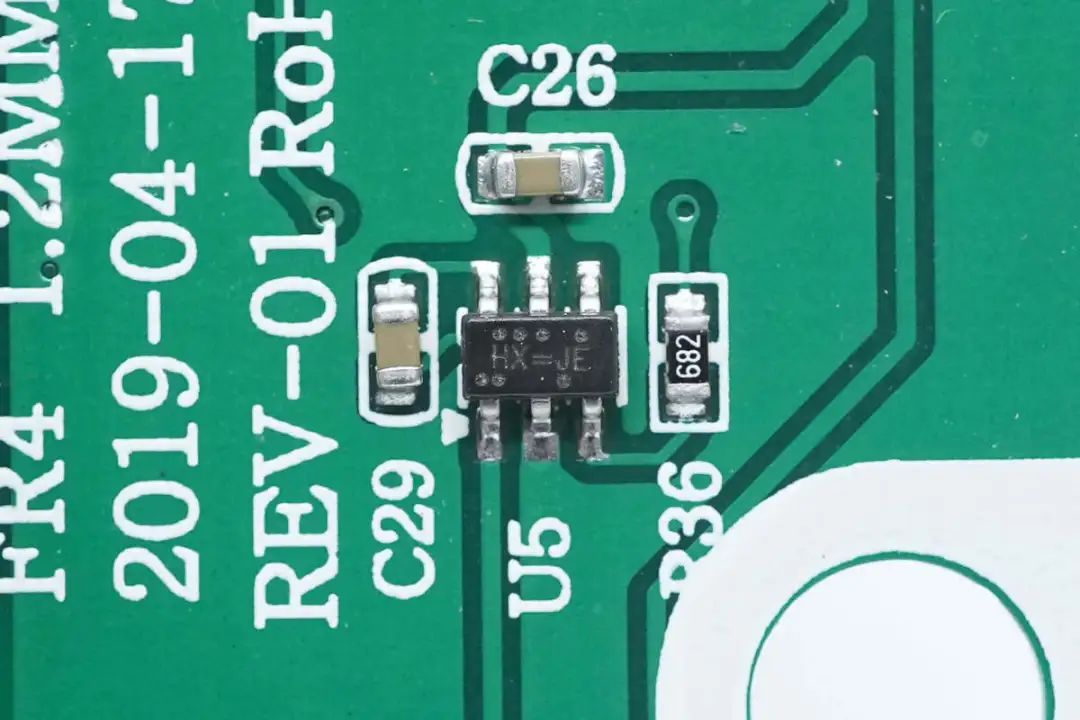

禾芯微HX4004电荷泵升压芯片用于为LED屏幕供电。

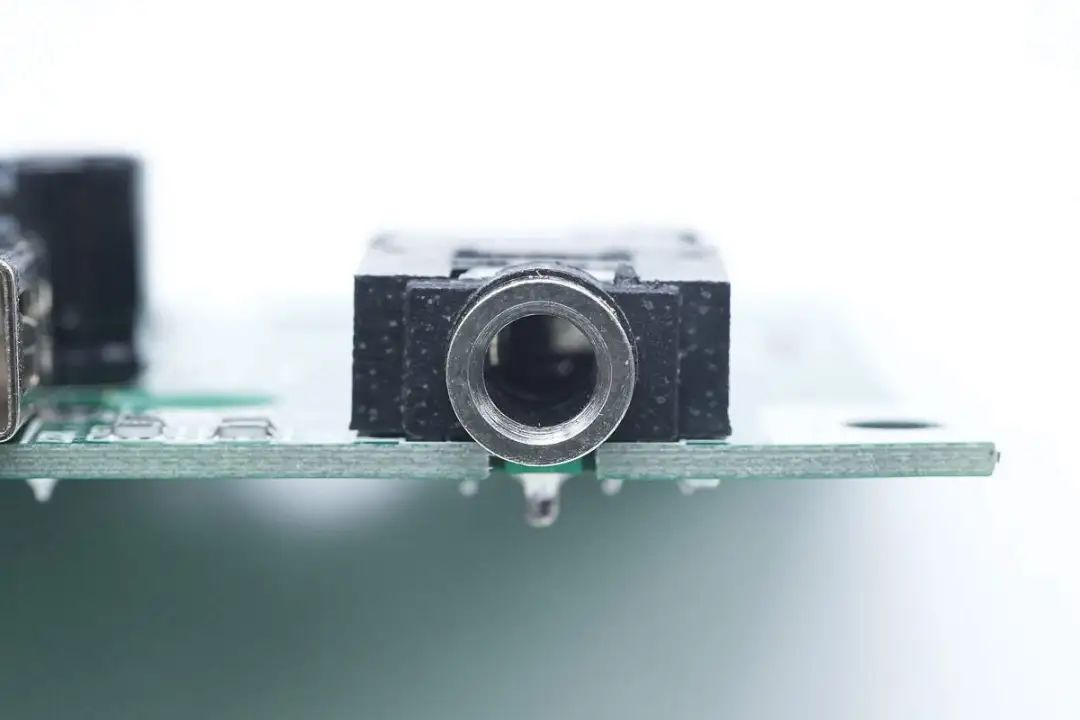

3.5mm音频输入接口特写。

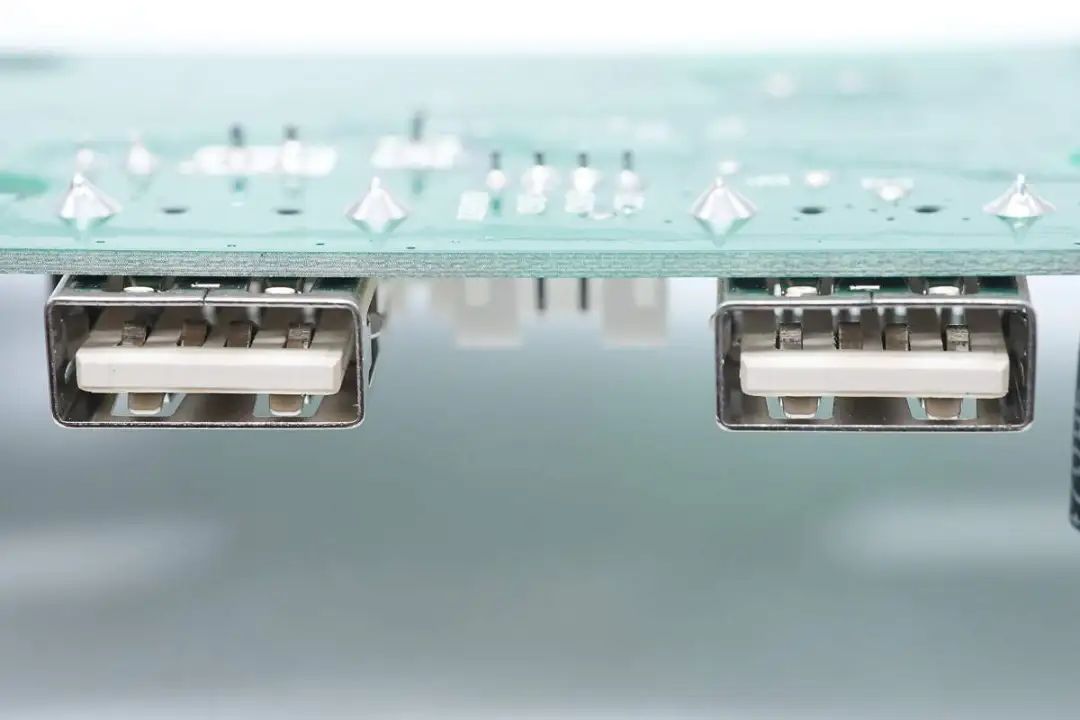

USB-A接口采用过孔焊接。

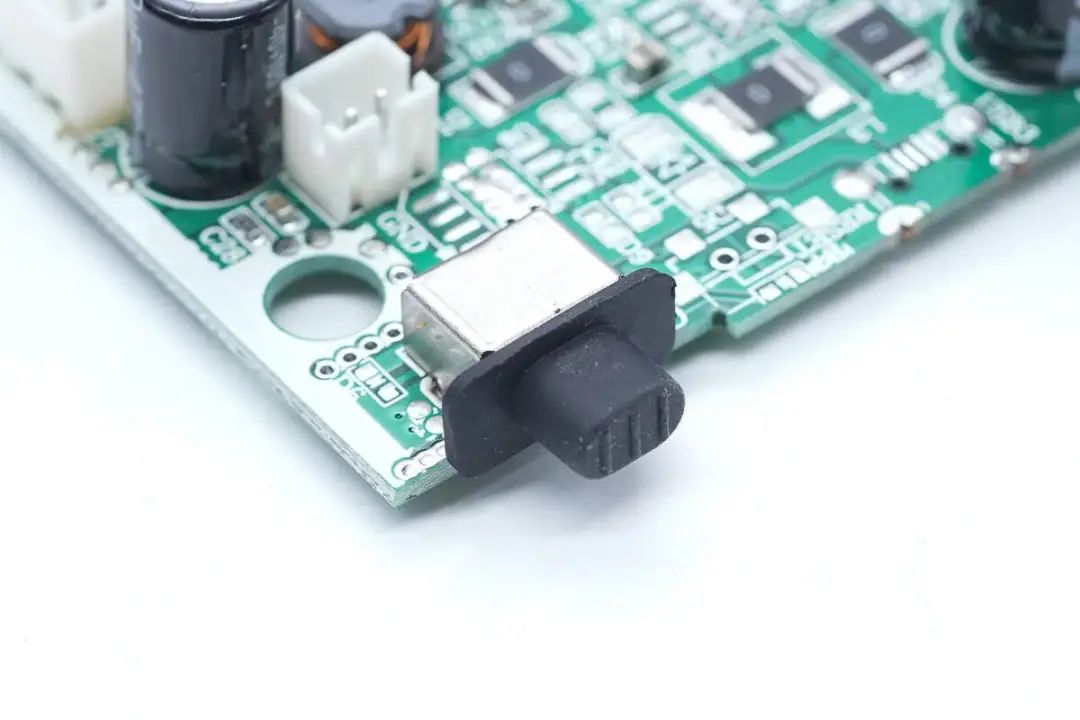

用于控制扬声器静音的开关特写。

交流输入线焊接连接到电源小板背面。

交流输入线打胶固定。

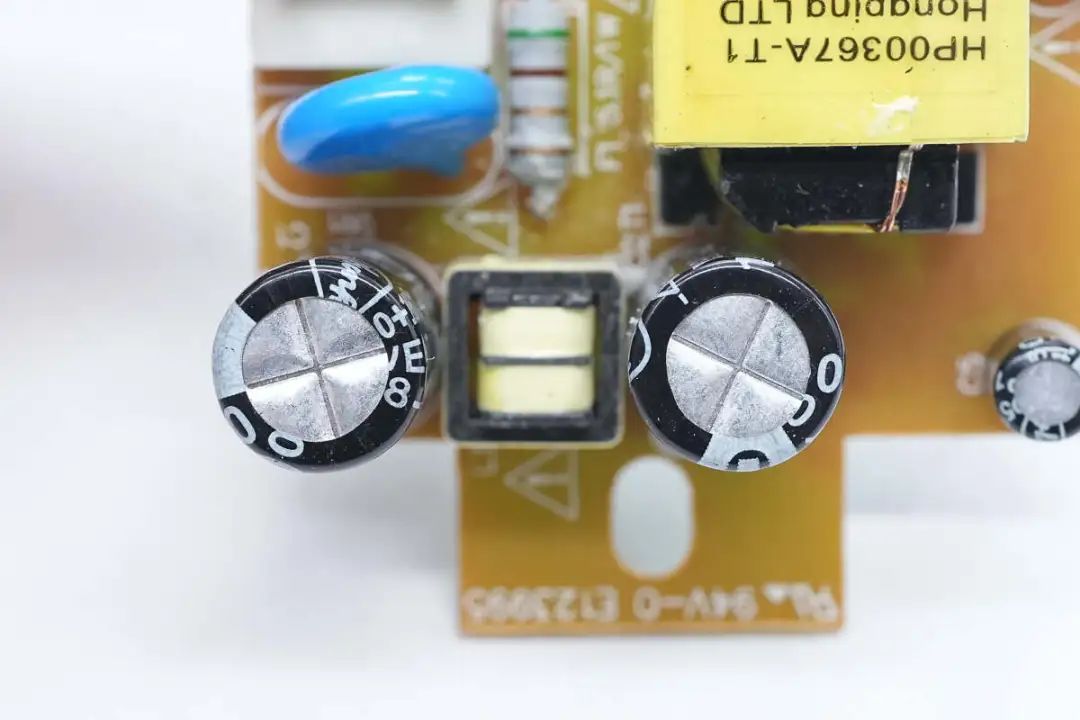

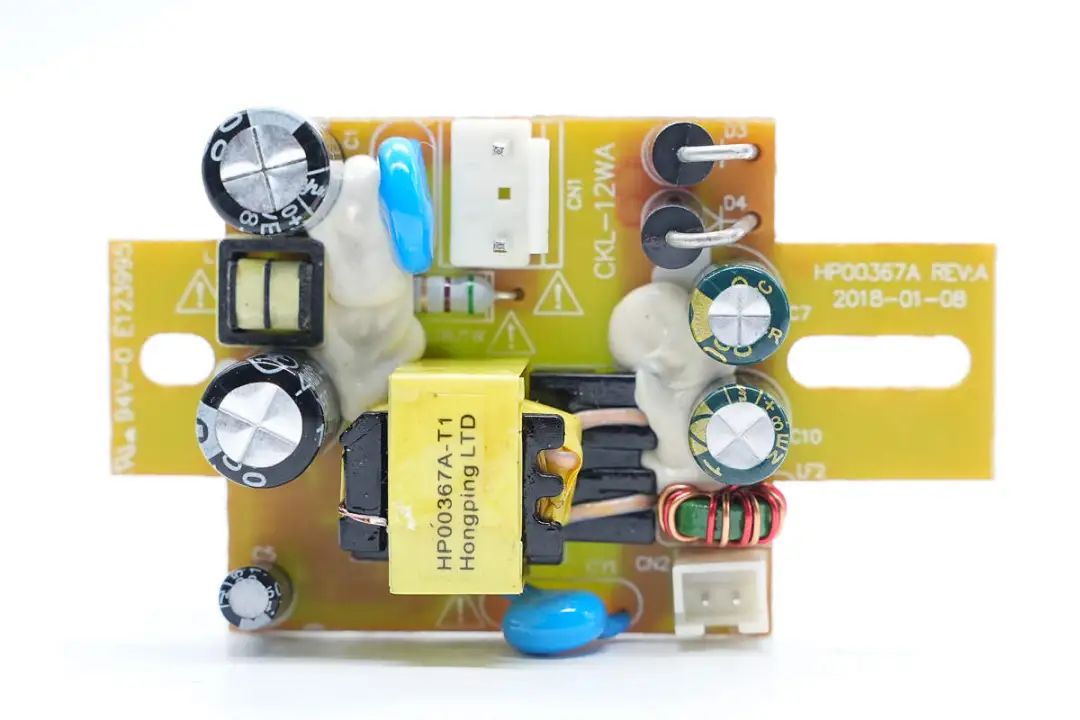

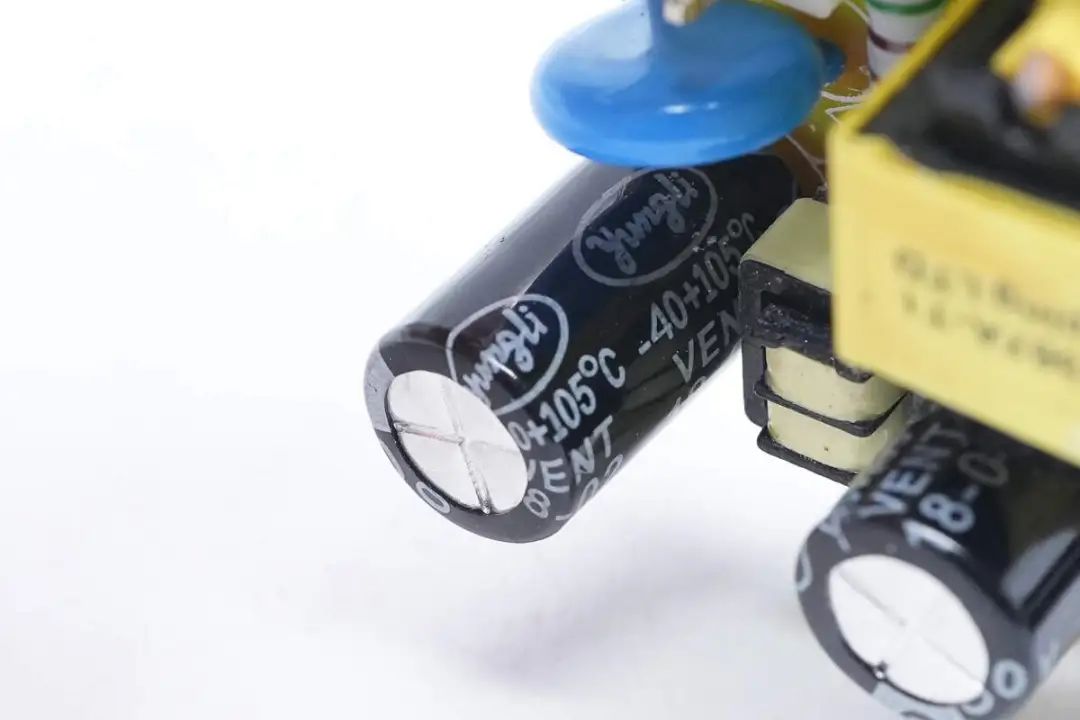

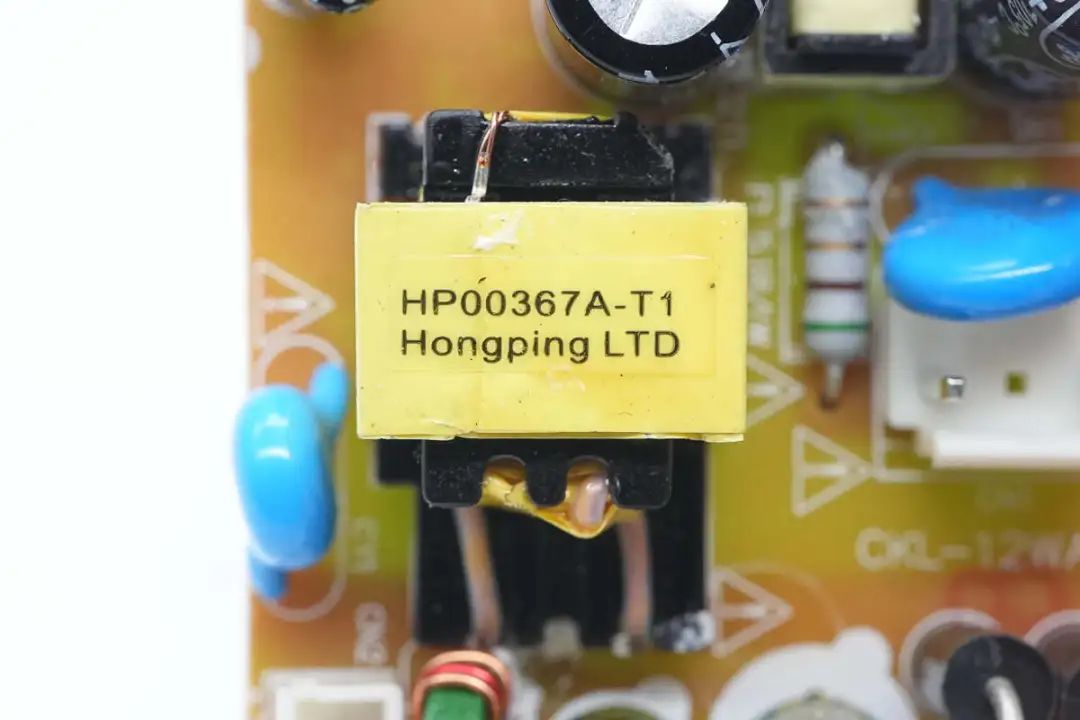

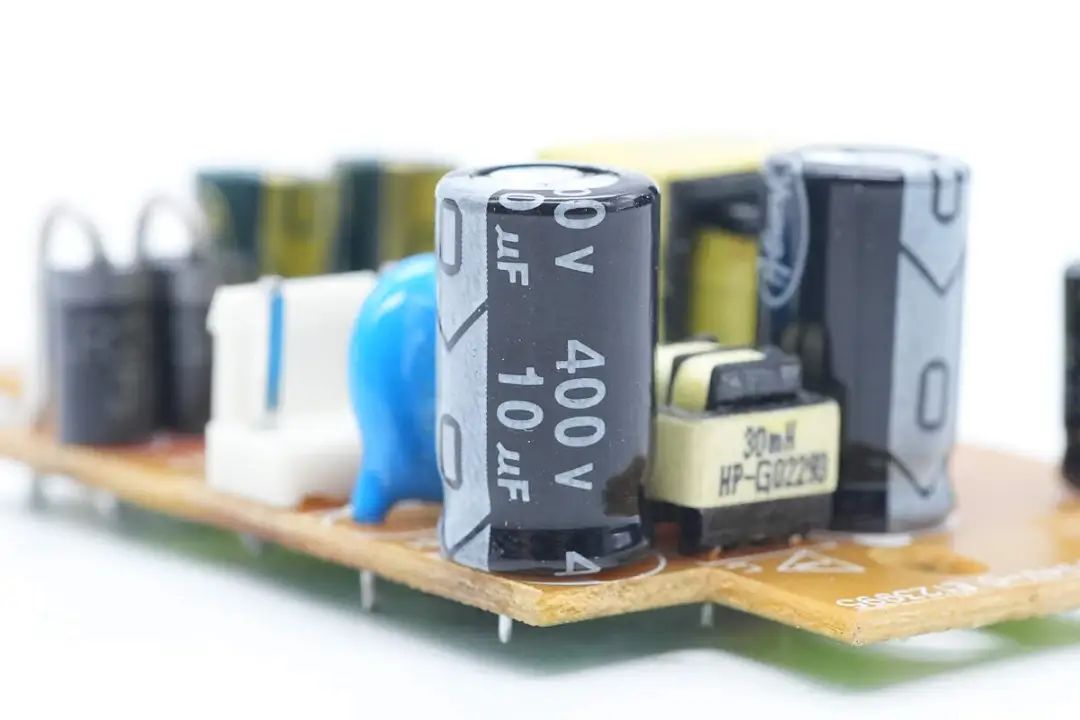

电源小板正面一览,上方焊接电源输入插座,下方焊接保险电阻。在插座左侧焊接压敏电阻,高压滤波电容和共模电感。下方焊接变压器。右侧焊接整流二极管,滤波电容,滤波电感和连接器,底部焊接蓝色Y电容。

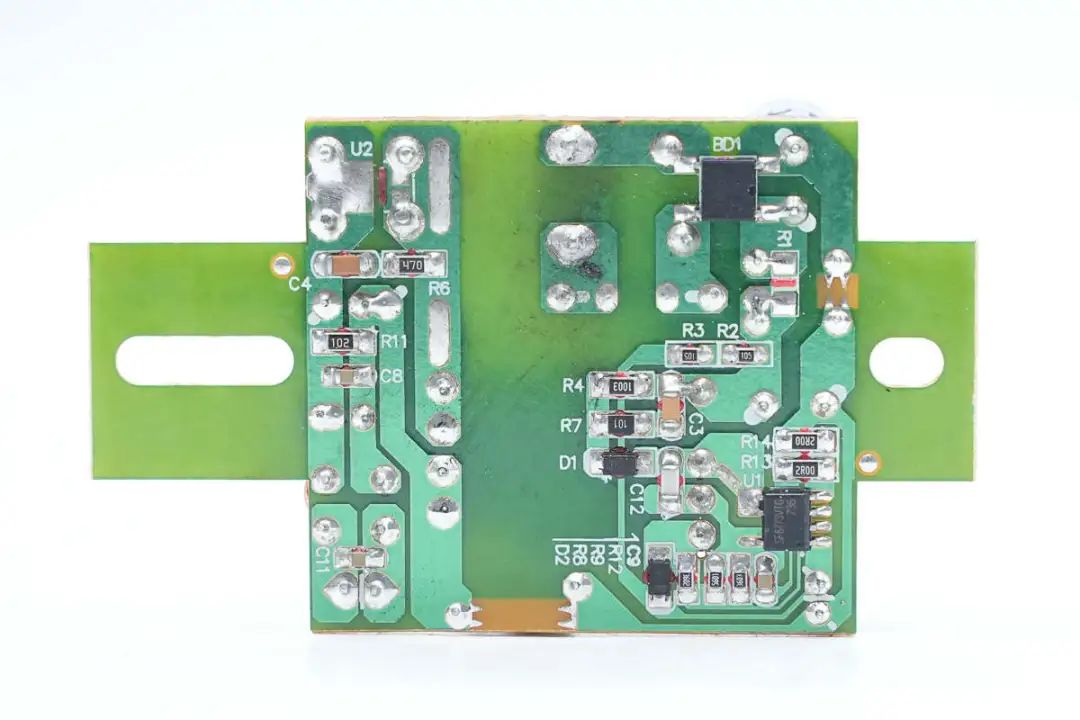

小板背面焊接整流桥和初级主控芯片。

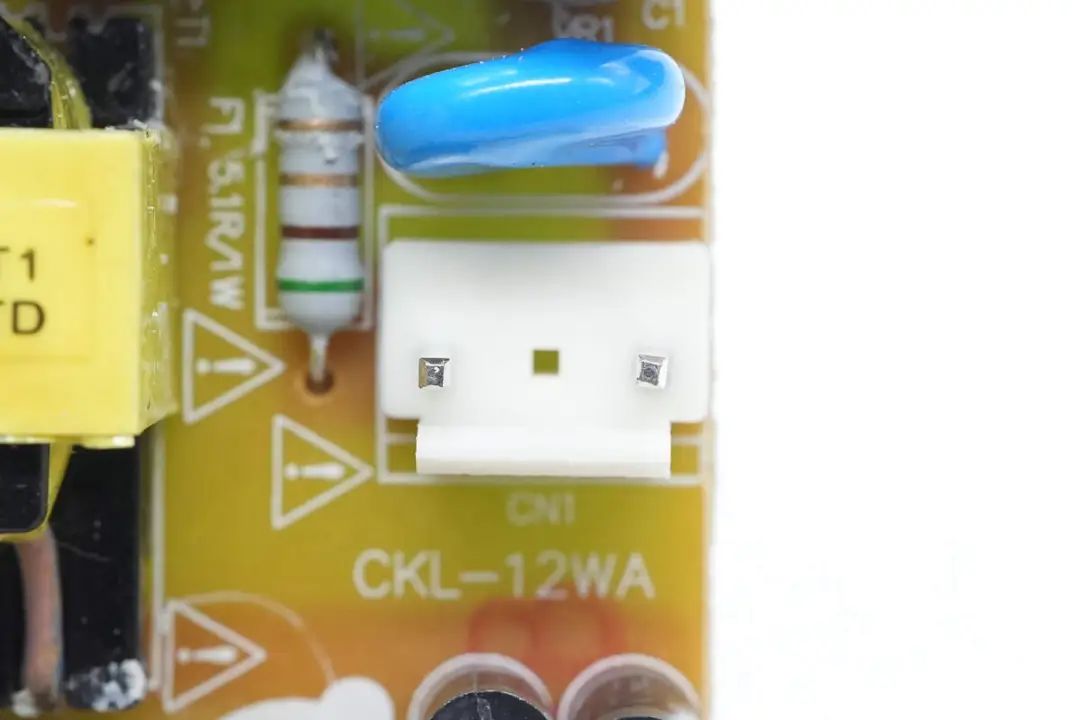

电源输入插座特写。

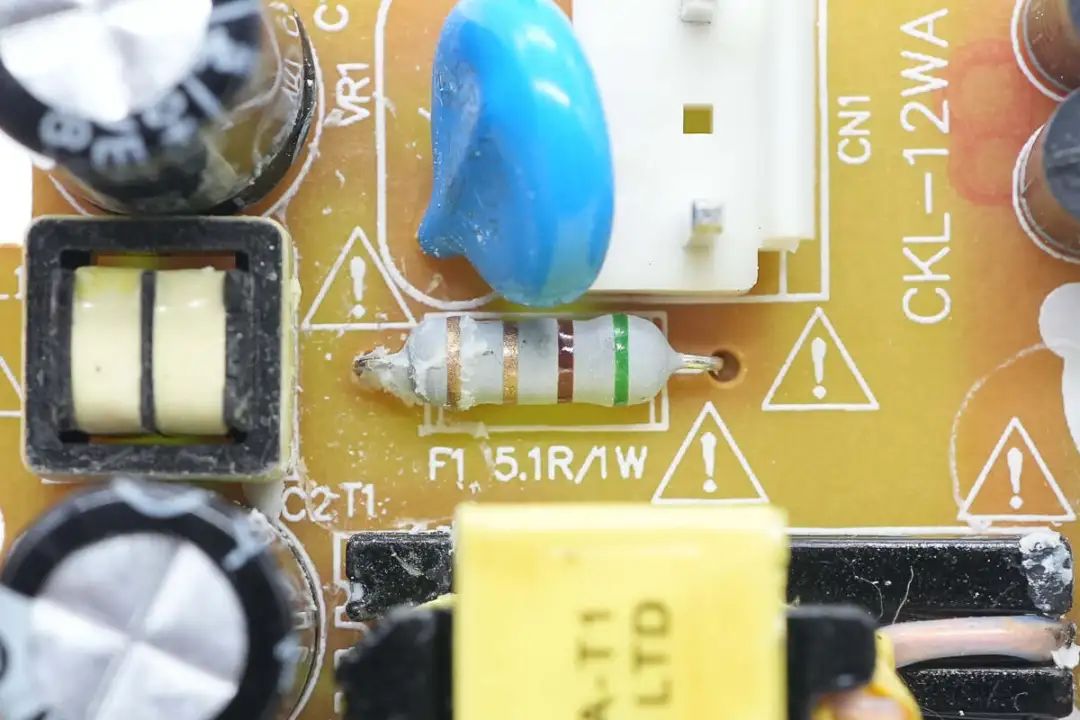

5.1Ω/1瓦保险电阻用于输入过流保护。

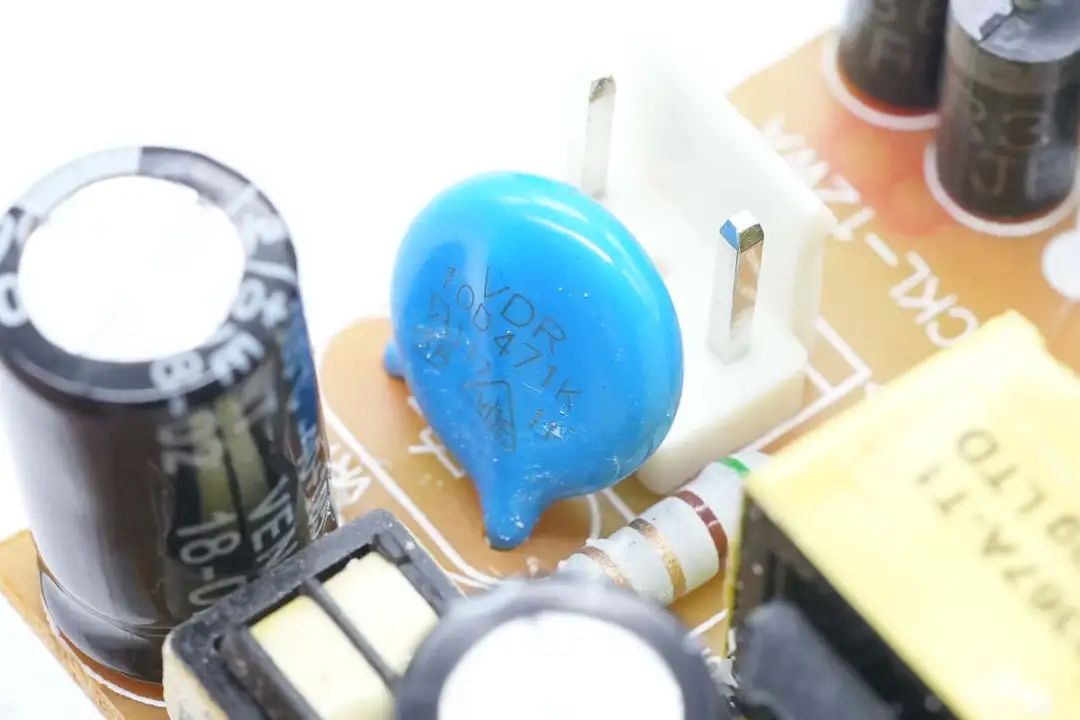

VDR10D471K压敏电阻用于吸收过压浪涌。

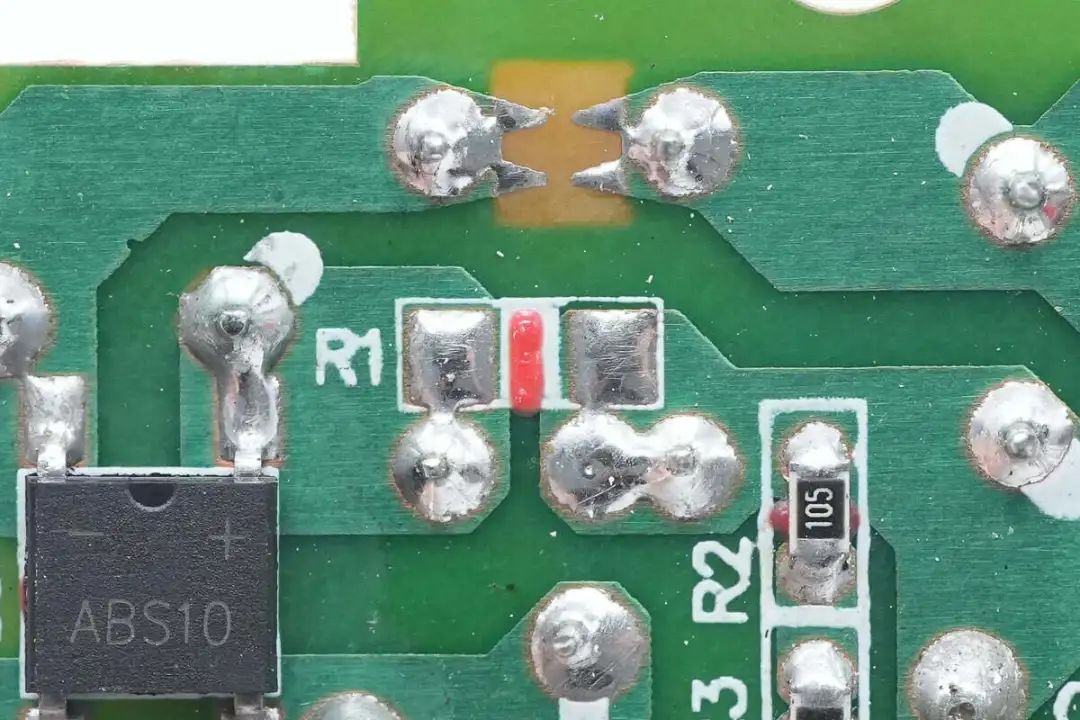

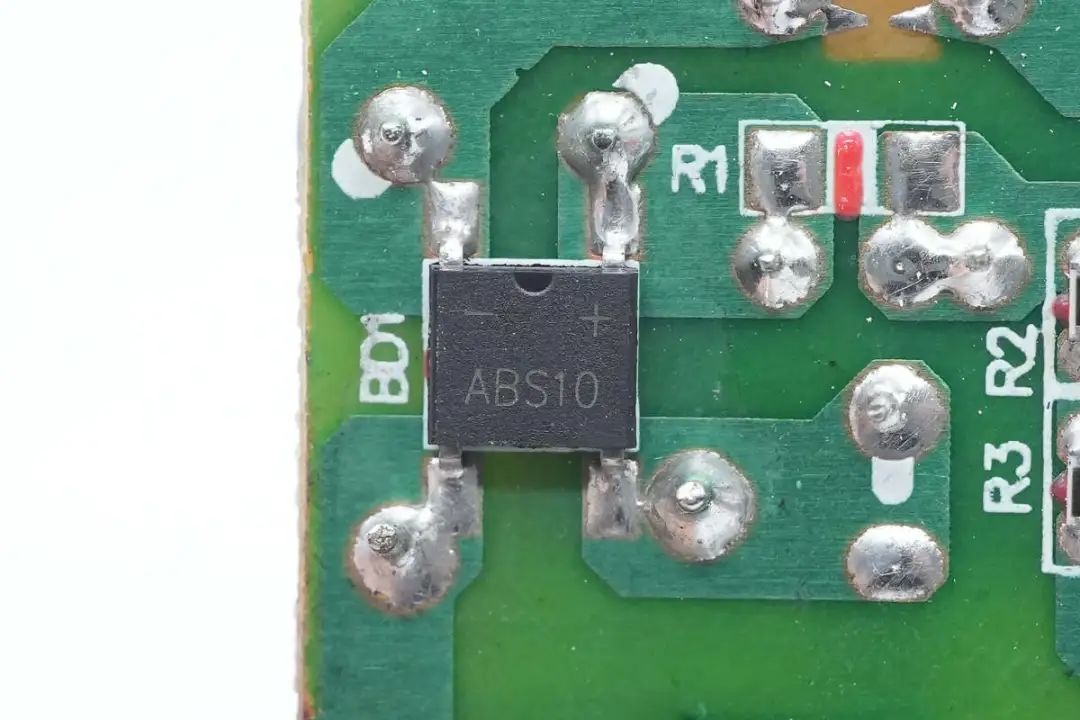

ABS10整流桥用于输入整流,规格为1A 1000V。

高压滤波电容和共模电感特写。

两颗高压滤波电容来自永全。

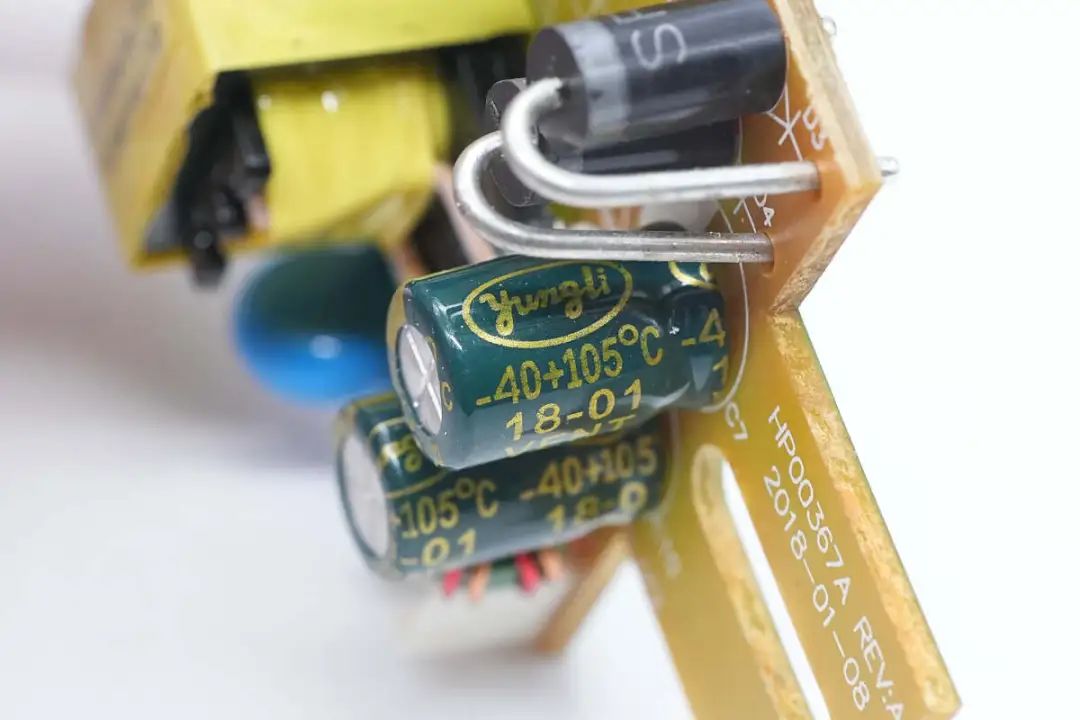

规格为400V10μF。

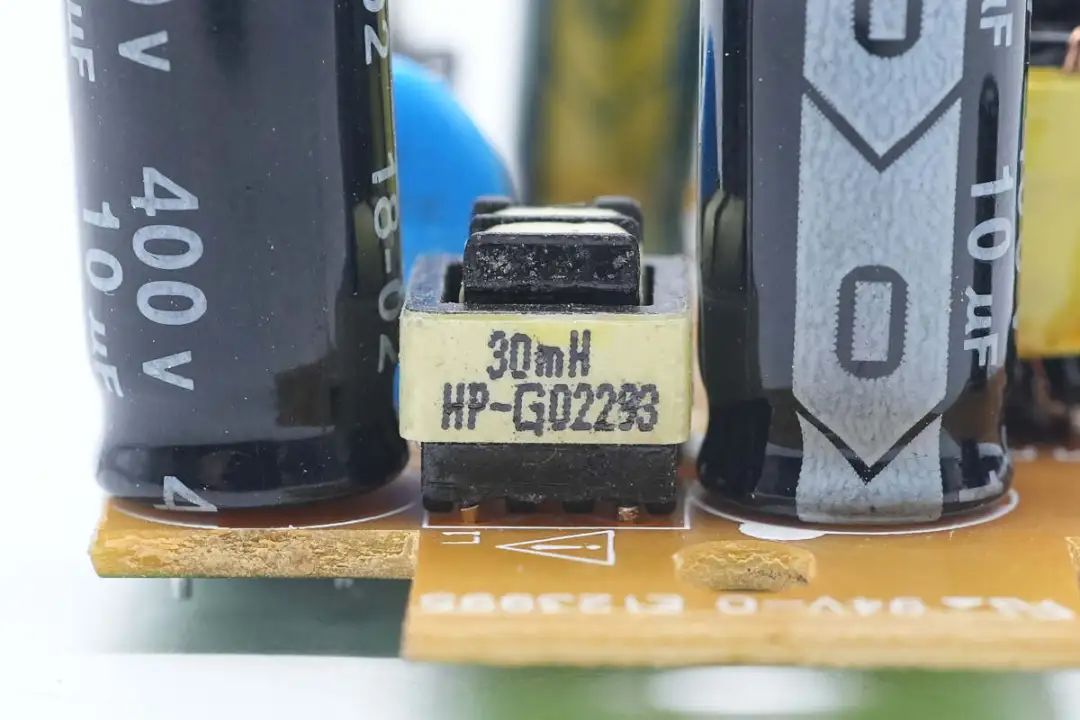

共模电感规格为30mH。

PCB放电间隙特写。

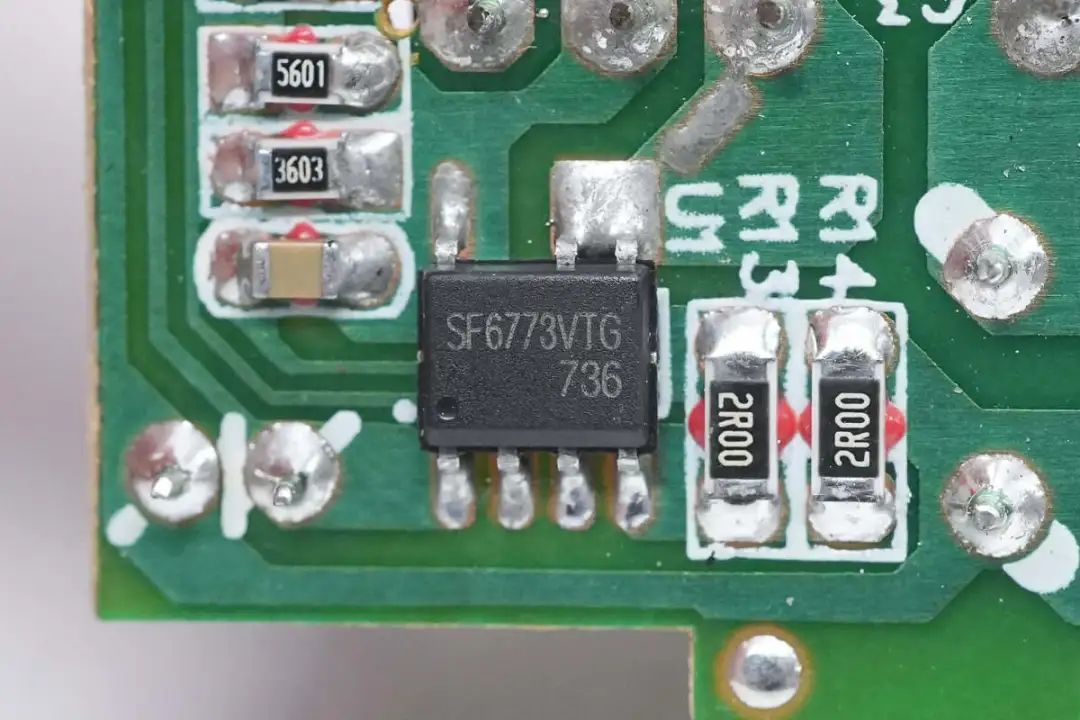

初级主控芯片来自SiFirst赛威科技,型号SF6773V,芯片内部集成650V开关管,输出功率为13W。芯片支持线损补偿,具备逐周期电流限制,具备输出过电压保护,供电欠压闭锁,过电压保护和钳位功能,采用SOP7封装。

为主控芯片供电的滤波电容来自永全。

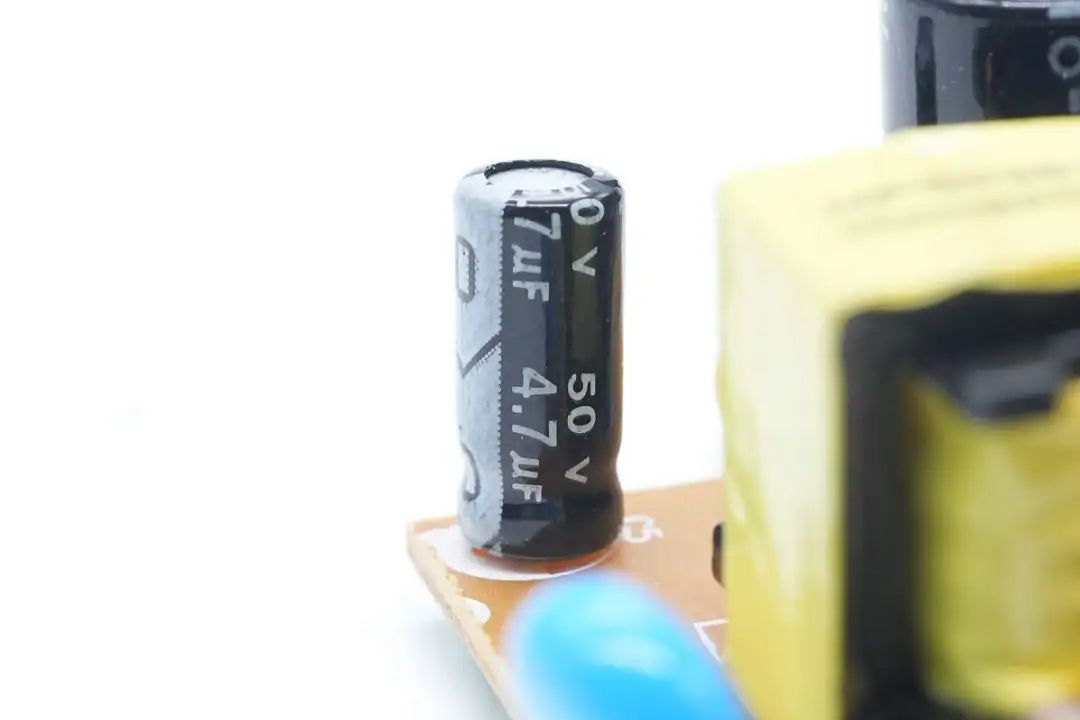

规格为50V4.7μF。

变压器磁芯采用胶带严密缠绕绝缘。

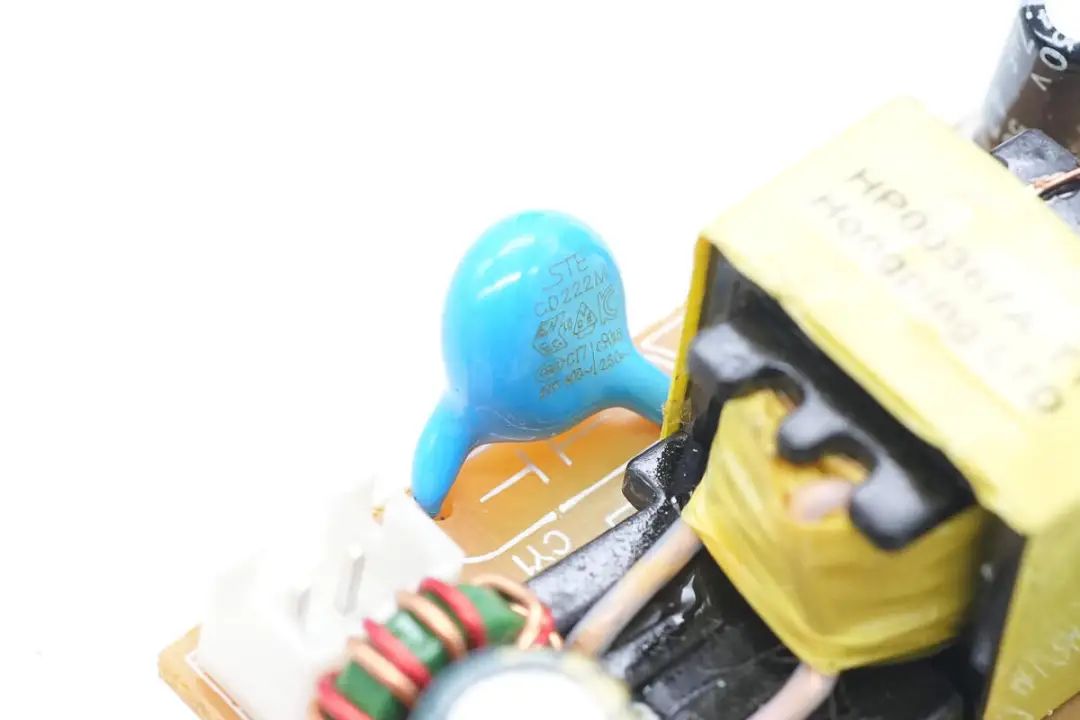

蓝色Y电容来自STE松田电子。

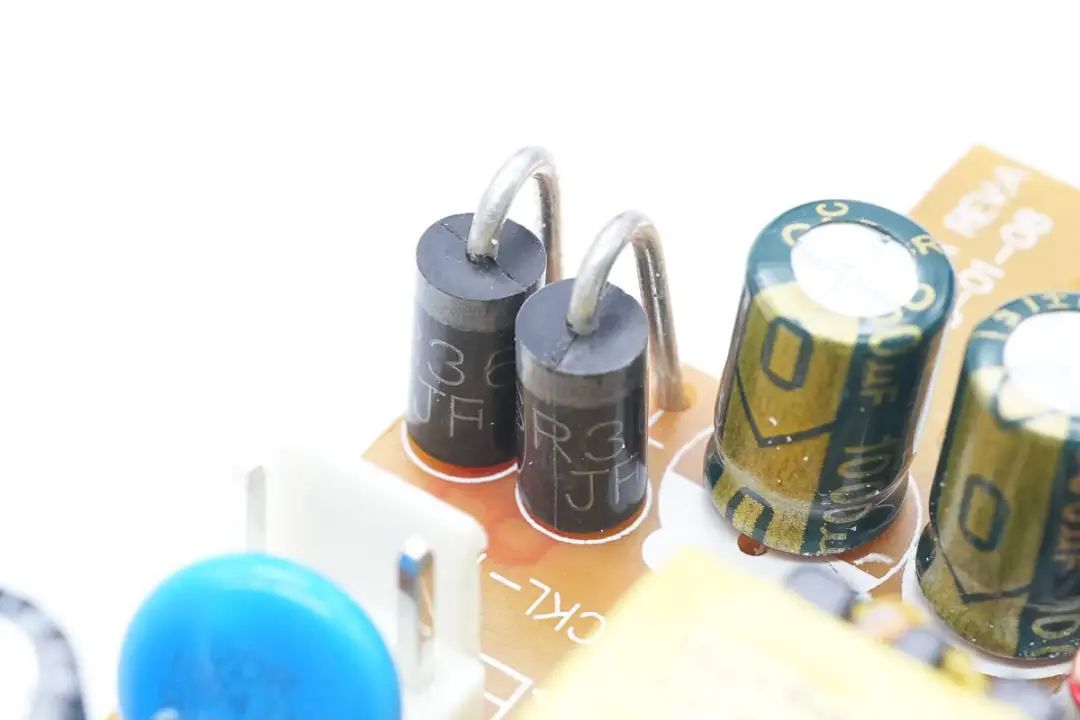

两颗肖特基二极管并联,型号SR360,规格为3A 60V,用于输出整流。

两颗输出滤波电容来自永全。

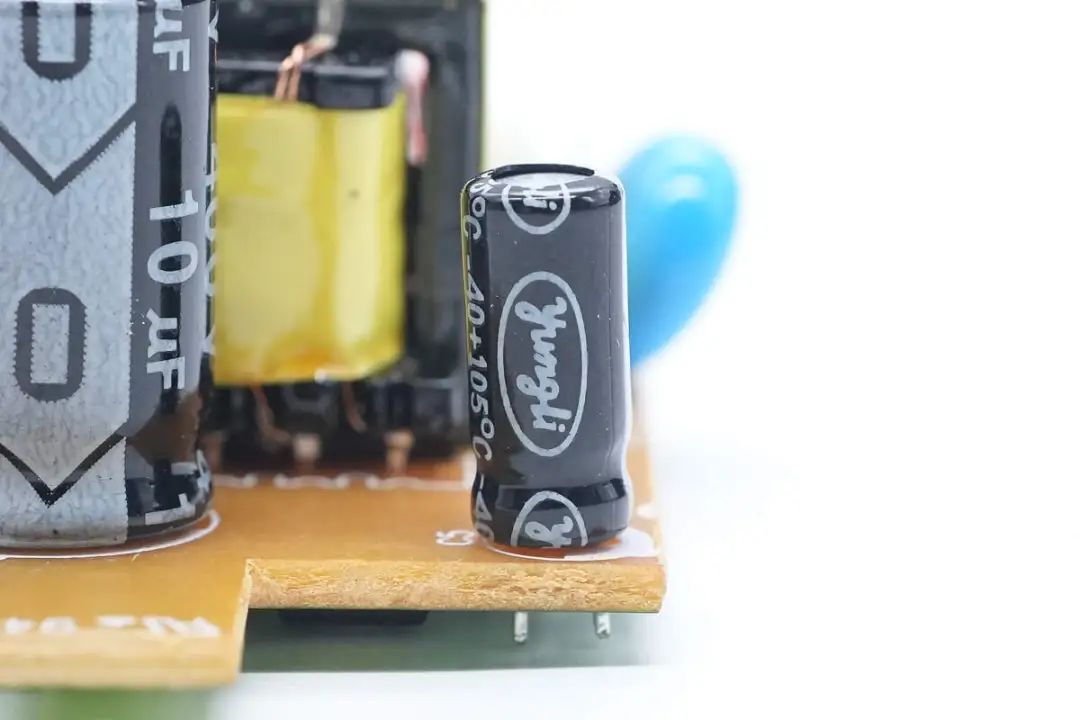

规格为10V1000μF。

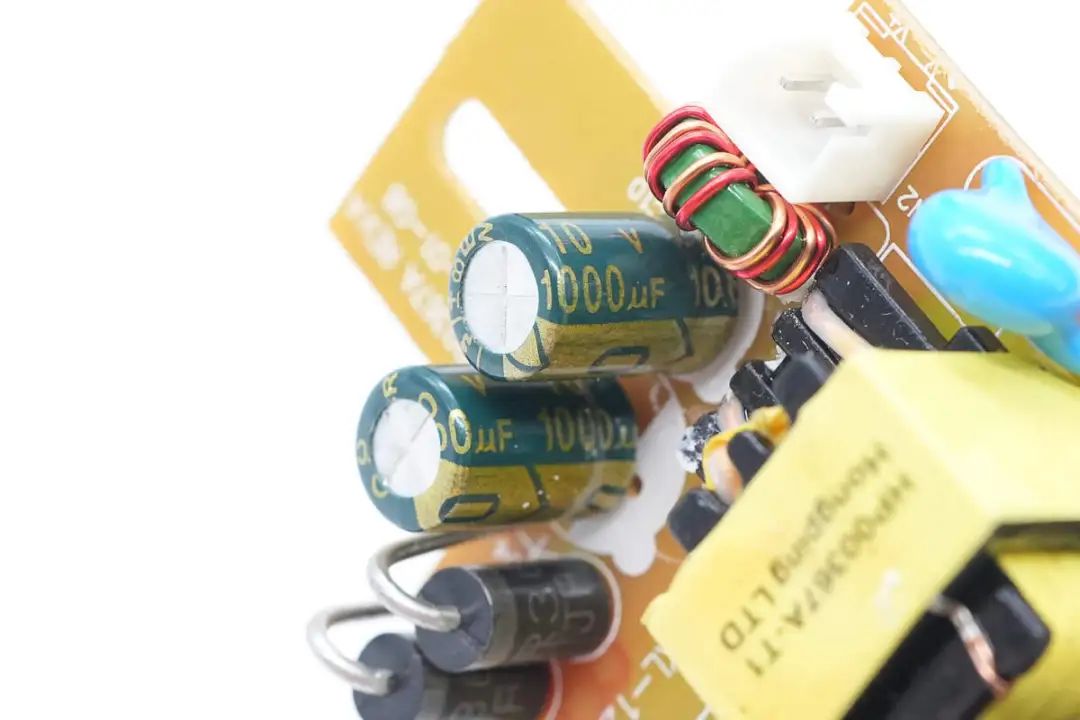

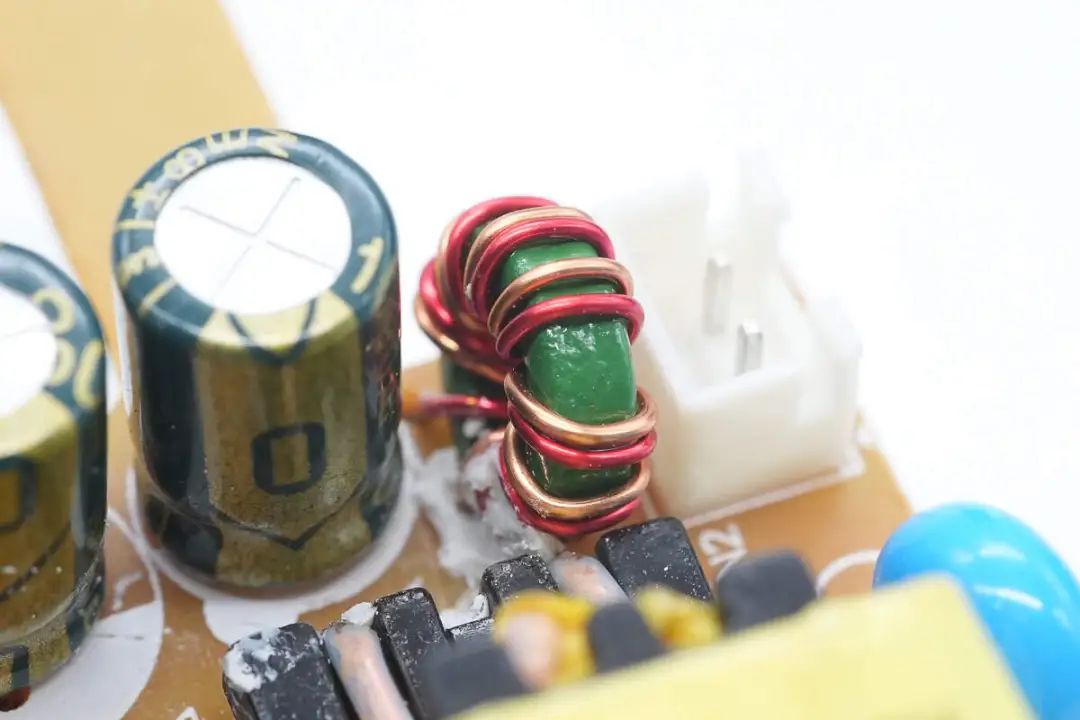

输出滤波电感采用漆包线绕制。

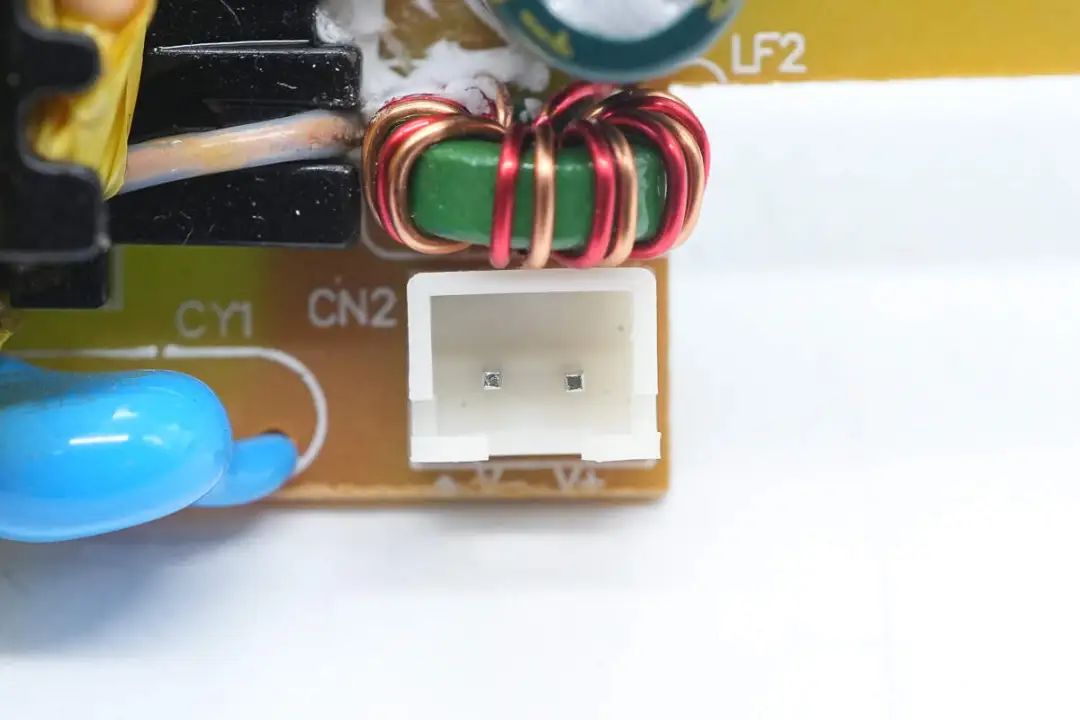

电源输出插座特写。

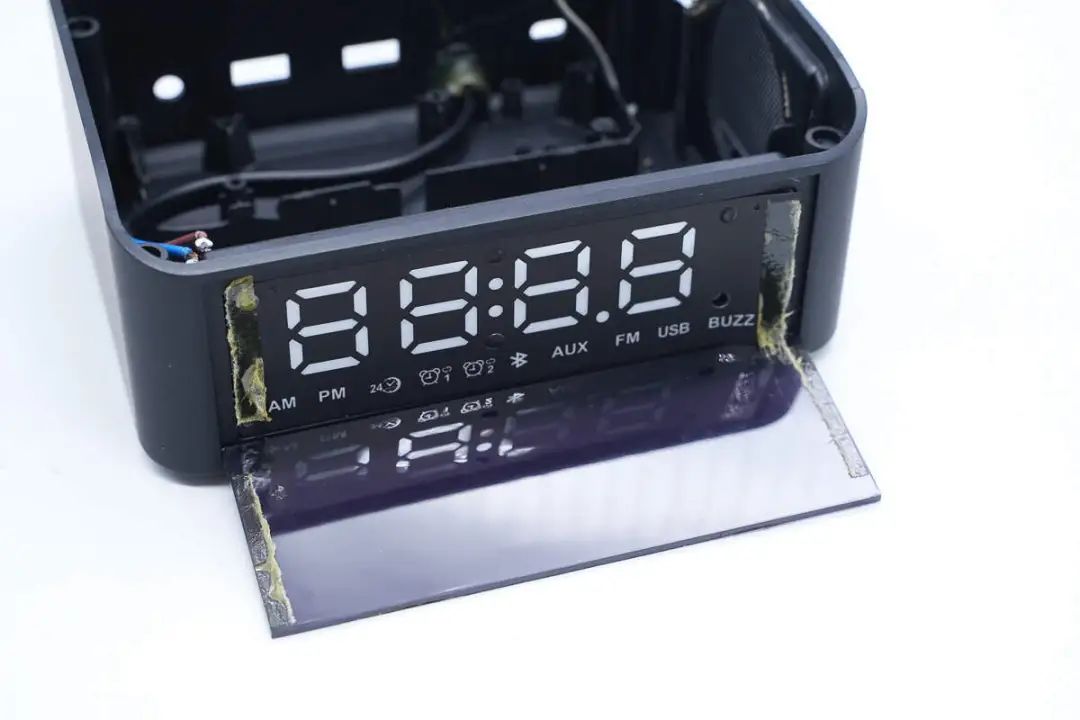

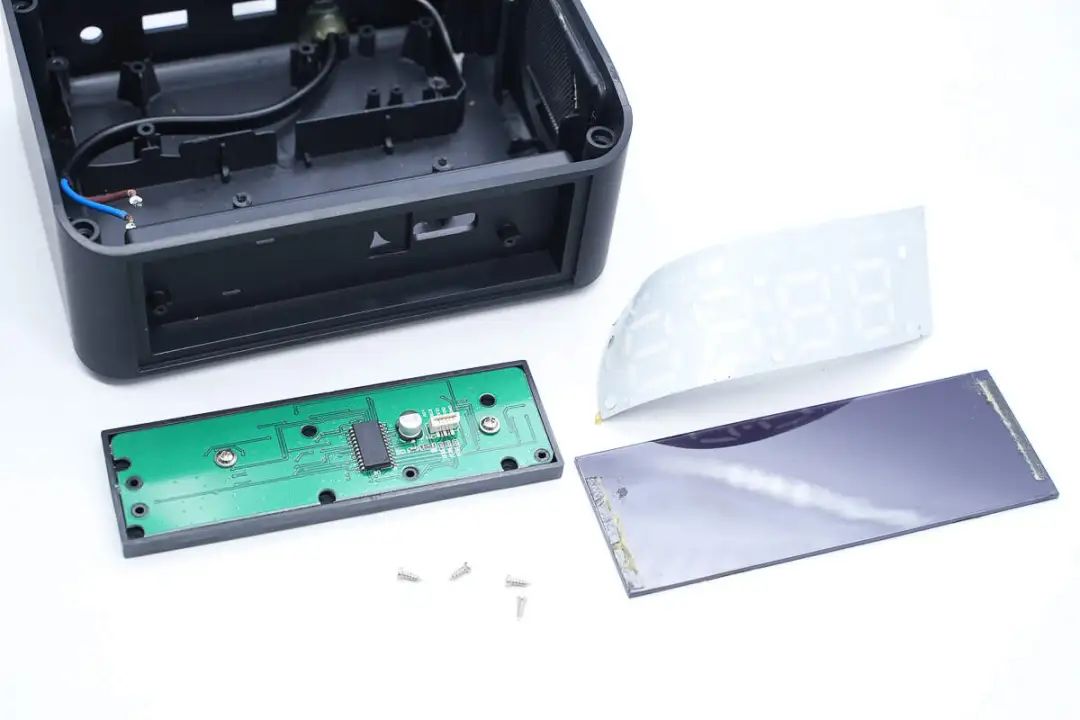

最后拆卸收音机侧面面板,面板通过双面胶粘贴在壳体上。

PCBA模块通过螺丝固定在壳体上。

拆解取下PCBA模块,并撕下均光膜。

在PCBA模块另一面设有遮光格栅。

PCBA模块使用螺丝与遮光格栅固定。

拧下固定螺丝,拆下遮光格栅。

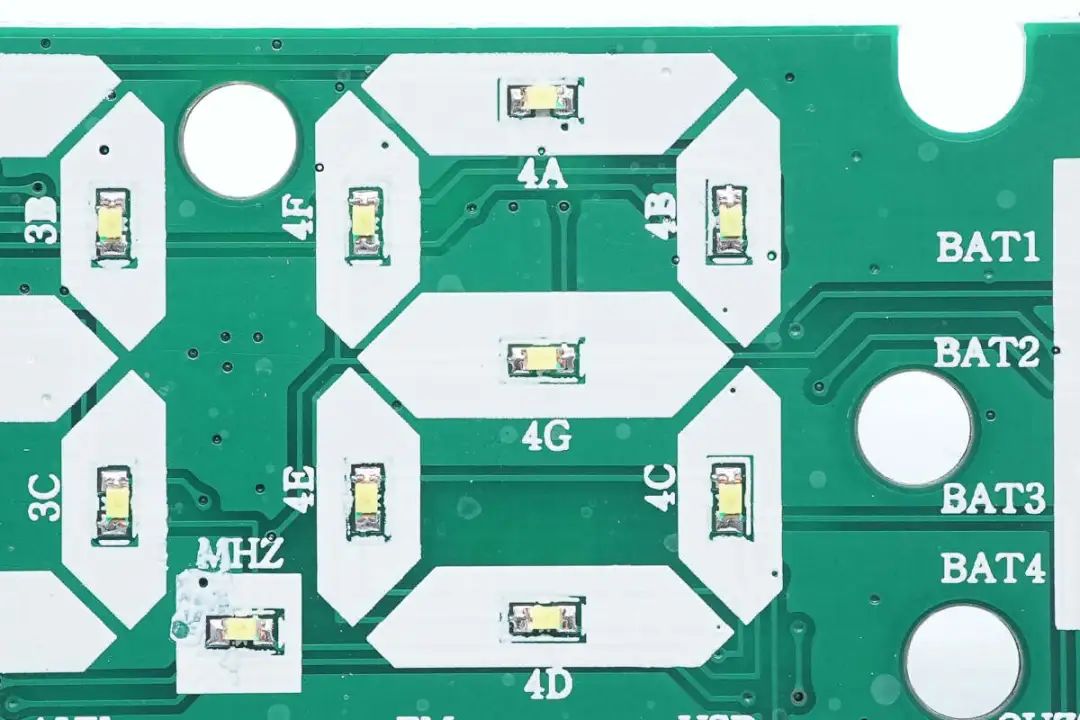

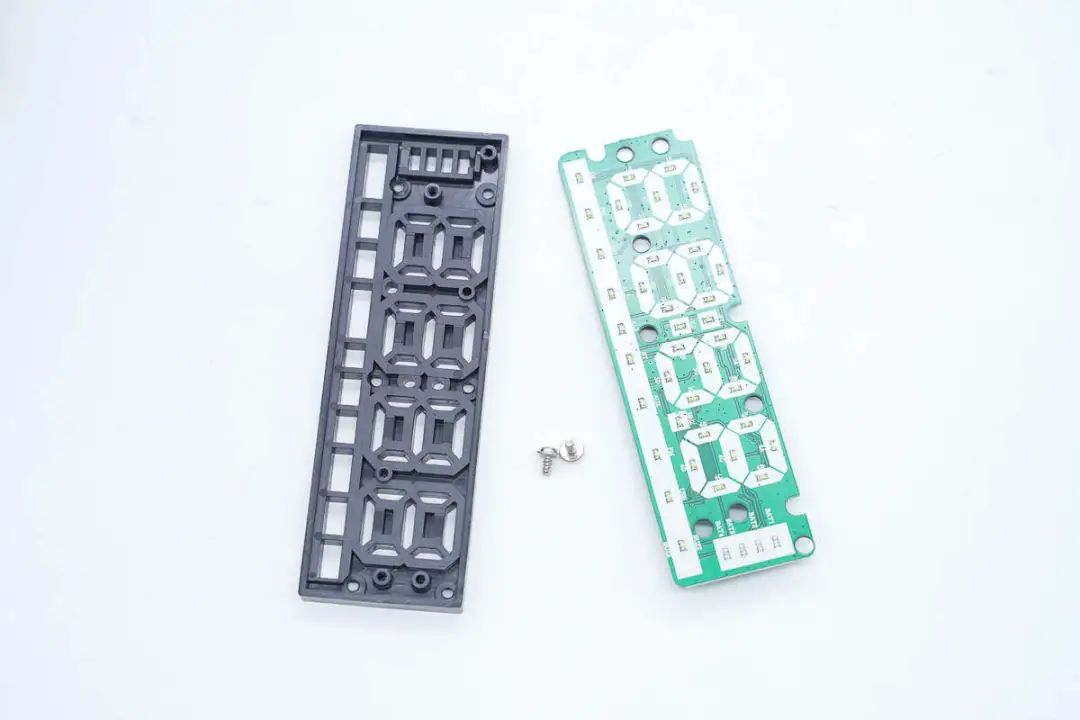

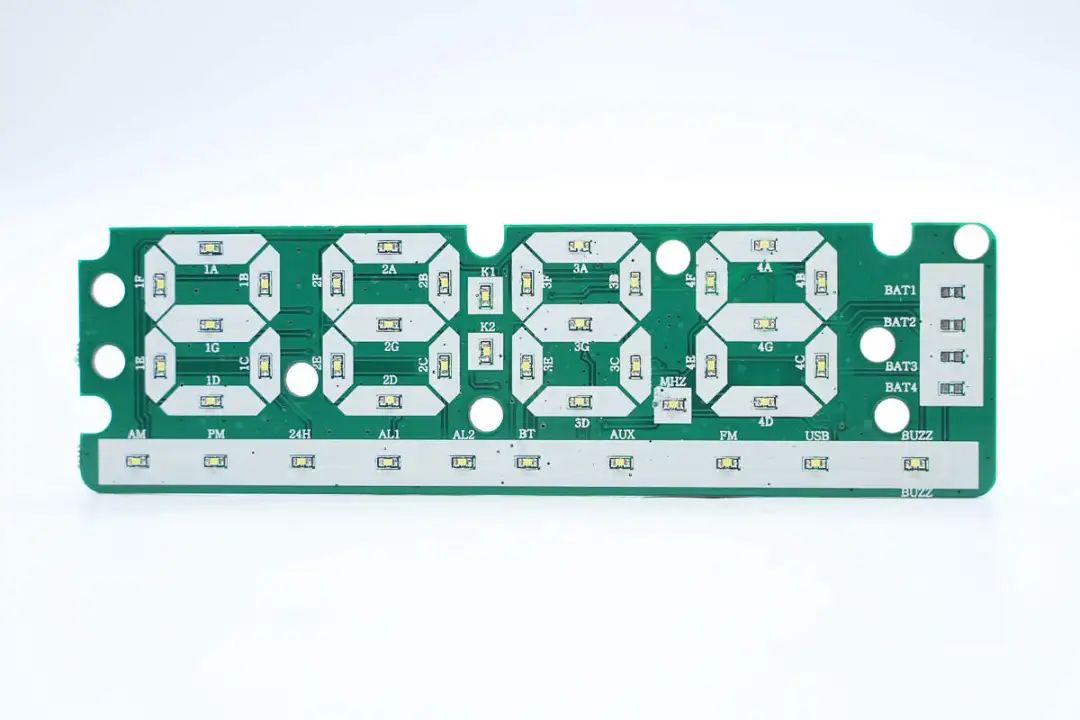

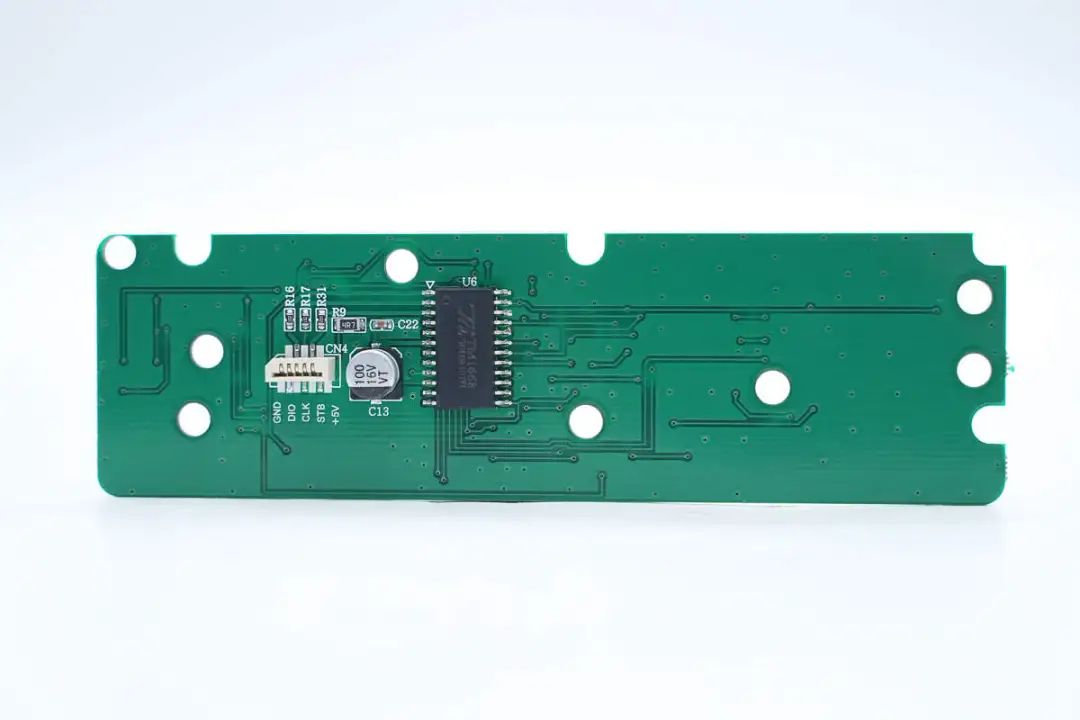

PCBA模块正面对应字段的位置焊接贴片LED。

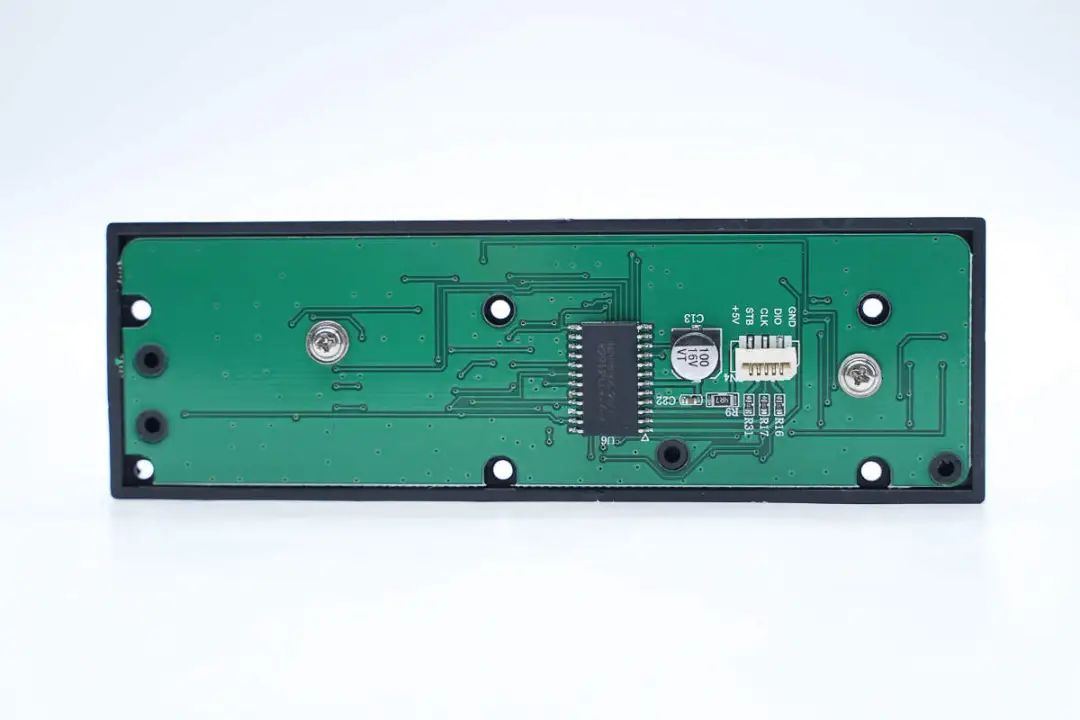

背面焊接连接器插座,滤波电容和LED驱动芯片。

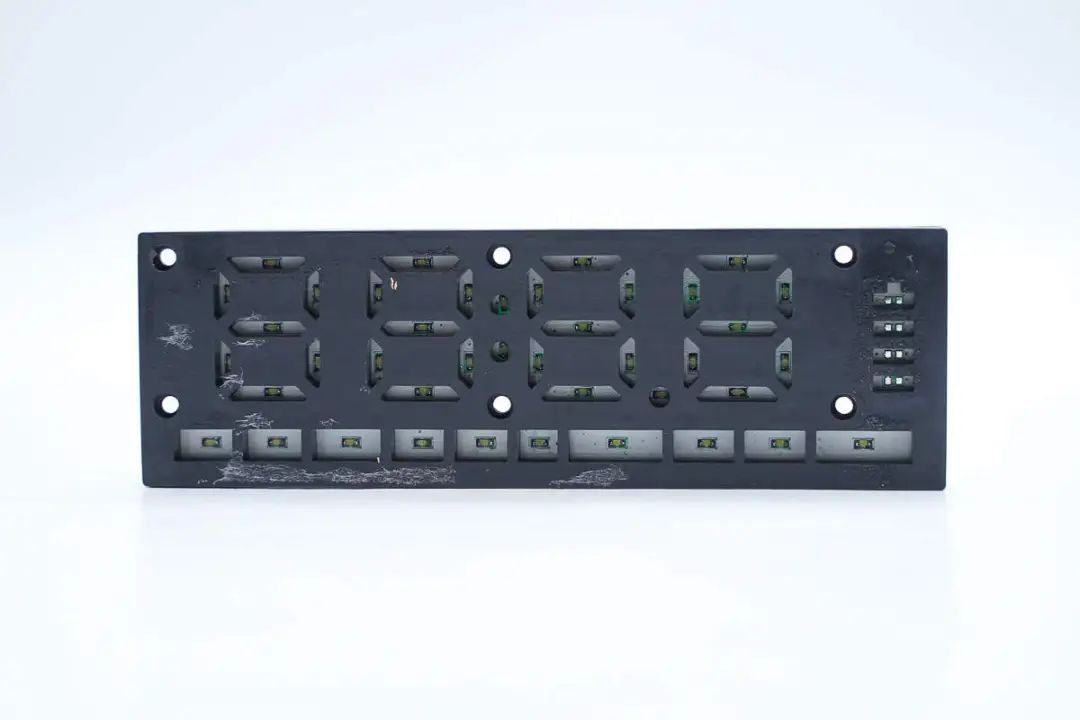

在对应字段内部焊接贴片LED指示灯。

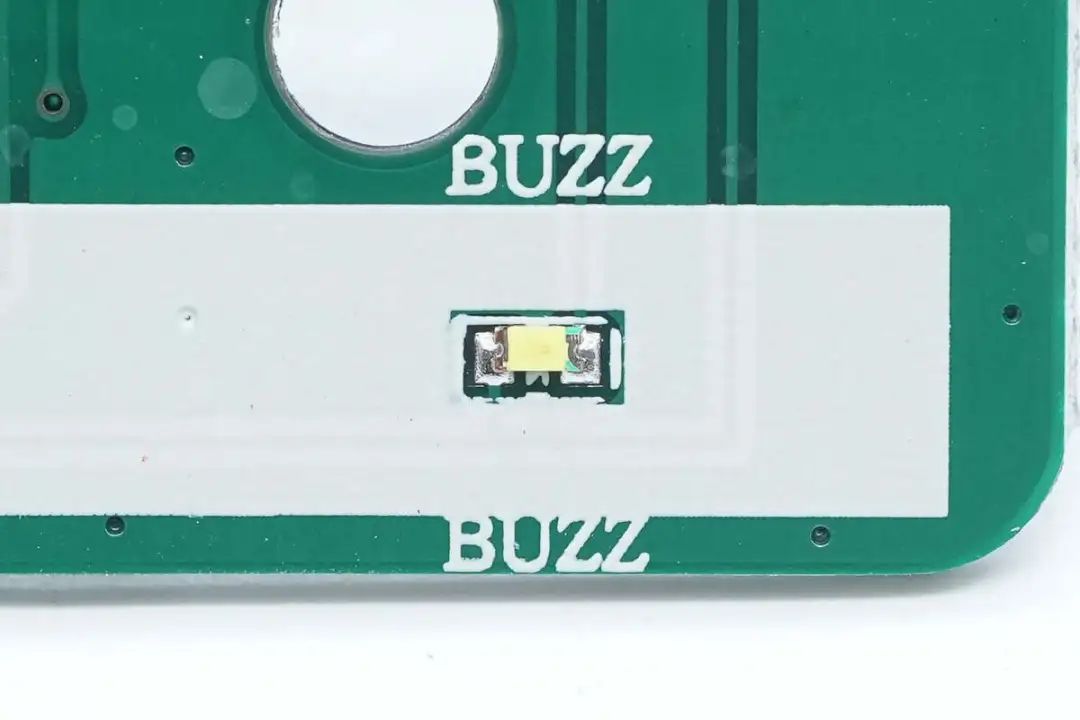

对应功能区域也设有指示灯。

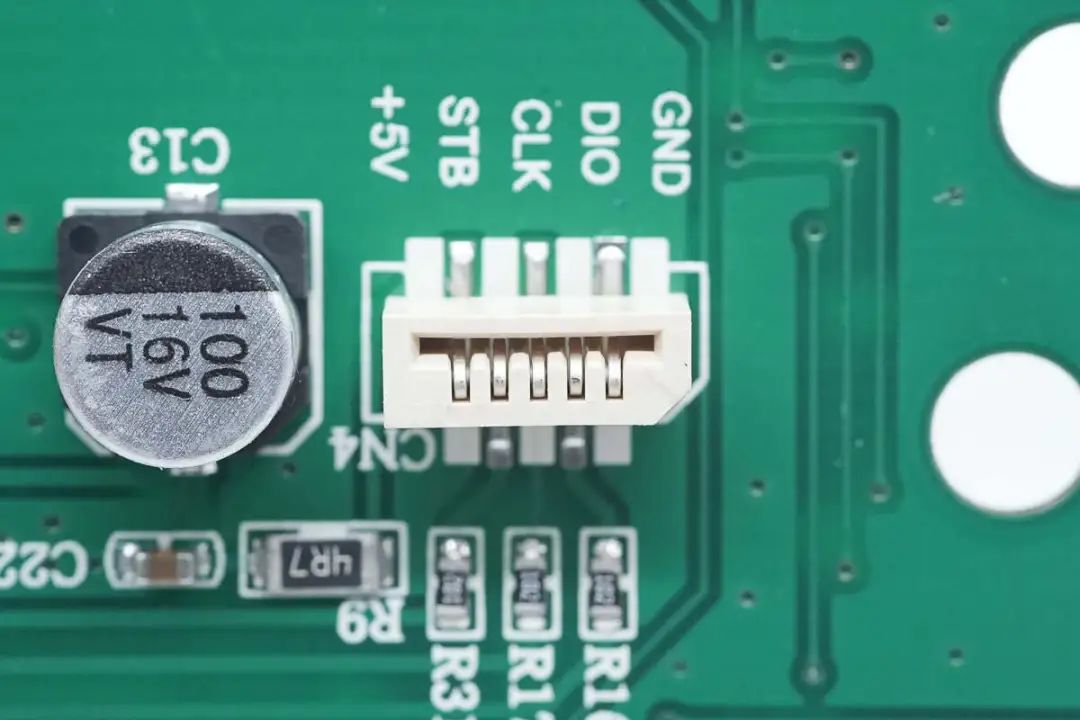

连接插座标注了引脚功能。

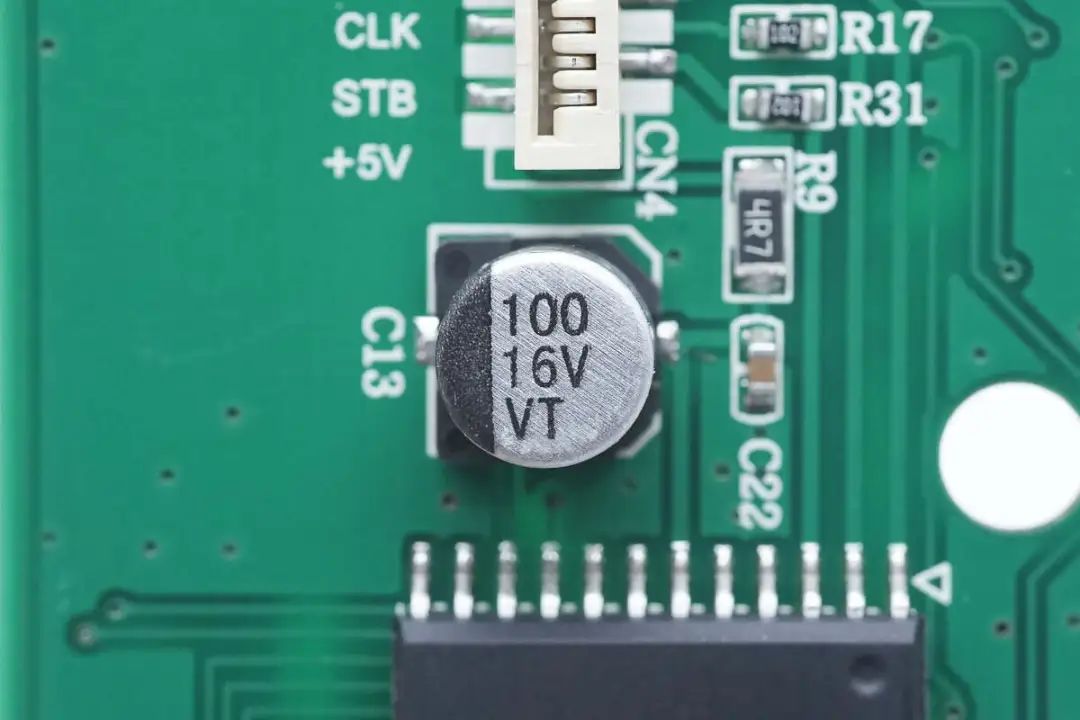

滤波电容规格为100μF16V。

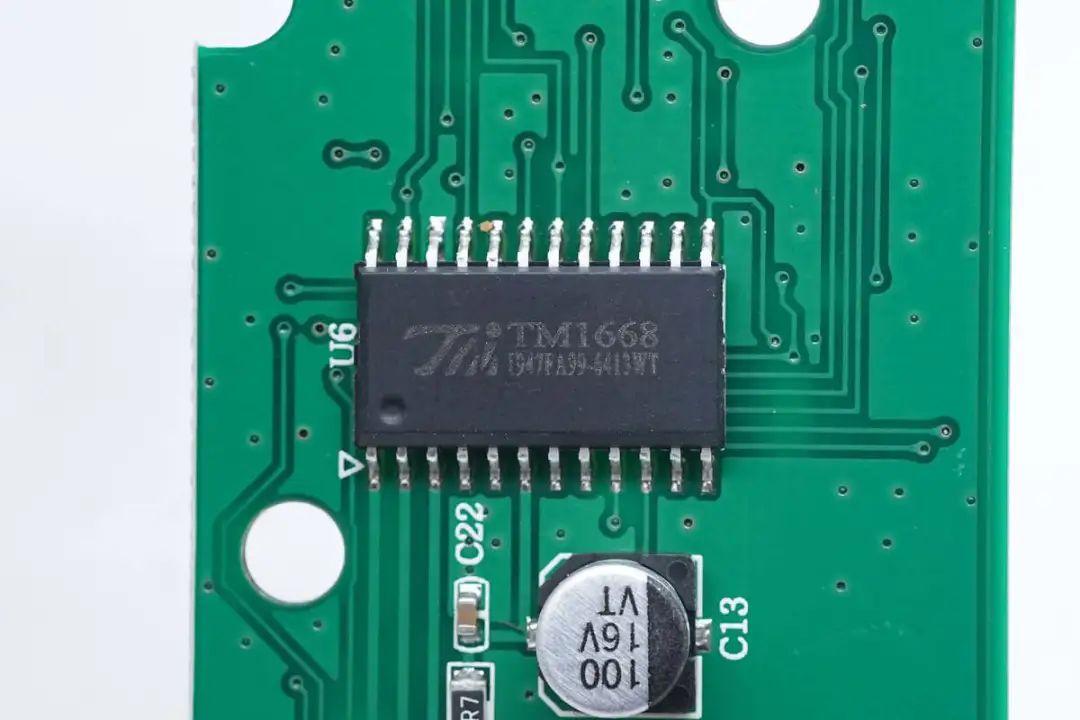

LED驱动芯片来自TM天微,型号TM1668,是一颗具备键盘扫描接口的LED控制芯片,支持10*7或13*4配置,具备良好的稳定性和抗干扰能力,采用SOP24封装。

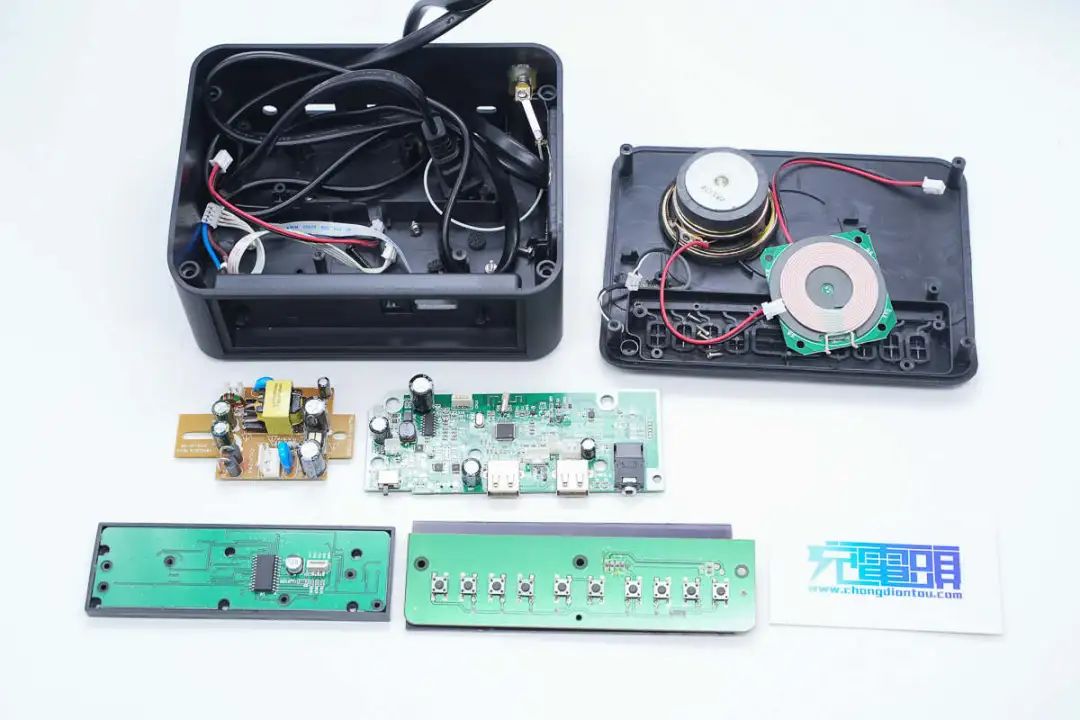

全部拆解一览,来张全家福。

充电头网拆解总结

RCA多功能钟控收音机在传统功能单一的钟控收音机基础上,增添了蓝牙连接和无线充电功能,搭配手机使用更加便捷,将手机放在收音机上即可进行无线充电。同时这款收音机还具备USB接口,支持连接U盘播放内部音乐,支持有线为手机充电,功能齐全。

充电头网通过拆解了解到,RCA钟控收音机内部采用独立的功能模块组成,各个模块通过导线和连接器连接,便于组装。其中电源模块采用赛威科技原边反馈方案,主板采用中科蓝讯主控芯片实现蓝牙连接和时钟走时等功能,无线充电模块采用MCU方案。内部设计紧凑,做工扎实。
