收音机外接无源天线大盘点

我首次尝试使用外接无源天线并不成功。2004 年上大学时，我住集体宿舍，有一次使用德生 PL757A 收音机，按照说明书上的介绍展开附带的简易长线线，将 3.5mm 插头插入收音机的外接天线插口，另一端直接伸出窗外任其自然下垂。理想的架设方式应将天线另一端固定于窗外，保持线体离墙壁 30cm 以上。但宿舍条件有限，只能简单垂放。结果，连接外接天线的 PL757A 收音机并未接收到更多电台，信号清晰度也无明显改善，反而背景噪声增大，这次架设不当，未能发挥天线应有的效果。

收音机玩家中流传着一句话——“环境第一，天线第二，收音机第三”，其含义为：在影响信号接收的诸多因素中，环境条件最为关键，其次是天线，而收音机本身性能相对前两者则不那么重要。基于此，下文将梳理笔者近些年来使用过的 18 款无源天线，以帮助大家选择合适的外接天线。

特此说明：本文内容仅为个人浅见。

▊ 德生AN-03L、AN-05、AN-06等

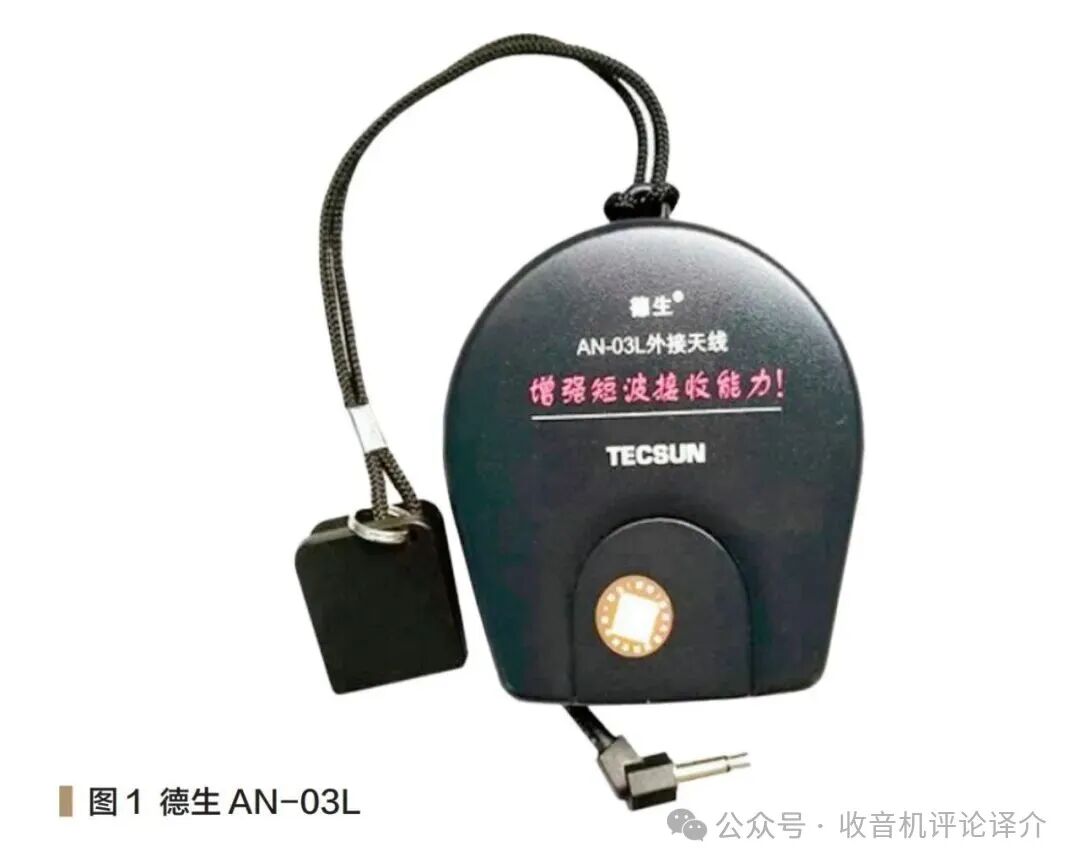

多年来，我用过多款长线天线，例如德生 AN-03L（见图 1）、AN-05、AN-06、德劲简易长线天线、山进 ANT-60、索尼 ICF-7601 收音机标配的长线天线等。这类天线有的缠绕于塑料板，多为卷轴式，可收纳于圆形塑料盒中，便于外出携带。这类天线与收音机的连接方式为 3.5mm 插头式、夹子式以及套筒式，以适配不同机型。海外版山进 ANT-60 天线额外配备了一根短小的 3.5mm 母头转夹子的转接线，显著提升了兼容性，值得其他厂商借鉴。索尼ICF-7601 配备的套筒式接头较为少见，只需要套在收音机的拉杆天线上即可使用。

此类天线价格便宜，多数为收音机标配。若想发挥其良好效果，需要注意架设方式，以室外为佳。若需要在室内使用，则应反复尝试，寻找最佳位置。许多索尼收音机的使用说明书中建议将天线呈倒 L形架设于窗帘上，但依此尝试后，未达到预期效果。后来将德生 AN-06 天线简单悬挂于书房西北角的窗帘上任其自然下垂，效果反而很好，至今仍时常使用。该天线标配插头为 3.5mm，无法用于无外接天线插口的收音机，因此我对其进行了改造：在靠近插头处剥去绝缘层，连接一根短线，短线的另一端连接金属鱼嘴夹，由此，它成为一根双接头天线，可匹配所有型号的收音机。

▊ 10m鱼竿长线天线

2024 年，我自制了一根 10m 鱼竿简易长线天线，需要准备的材料为 4.5m 长的鱼竿、10m 长的软铜线及 1.5m 长的 50-3 同轴线。将约 4m 长的软铜线固定于鱼竿顶端并伸出窗外，自然下垂 6m，再通过50-3 同轴线引入室内，利用同轴线的屏蔽层减少室内干扰。使用英国原装的 RSPDX 接收机对比简易长线天线与一款室内有源环形天线的接收效果，除底噪略高外，该自制长线天线的信噪比可与有源环形天线相媲美。

总体而言，此类天线的优点在于成本低，甚至可利用废旧电线自制，取用便捷；缺点是架设需要一定空间，最佳架设位置需要反复尝试，在接收有效信号的同时也会引入环境干扰。

▊ 无源框型和环形短波天线

德生公司运营的“收音机论坛”，近 20 年来一直是广播爱好者与收音机发烧友的线上聚集地，下面介绍的“无源框型和环形短波天线” 即取材于该网站的技术帖文。

2012 年前后，旅居英国多年的“OWL”前辈在收音机论坛分享了自制无源框型短波天线的教程，详细列出了材料清单并附带制作教程，便于爱好者学习制作。制作所需材料包括 90cm 长的细木方 2 个、3m 长的粗铜线 1 根、365pF 空气可变电容 1 个、馈线 1 根、3.5mm 插头 1 个。由于当时缺少焊接设备，特邀论坛好友 bryan 协助焊接，天线最终在两人合作下顺利完成制作。

将制作完成的天线置于窗口，连接德生 PL600或德劲 DE1103 收音机，旋转空气可变电容以寻找谐振点。随着旋钮转动，当调谐至谐振点时，短波信号由弱变强，声音也由微弱变为洪亮清晰。当时所收获的喜悦难以言表，使我切身感受到外接天线尤其是DIY 天线带来的独特魅力。

无源环形短波天线为框型天线的变体，两者制作方法与工作原理基本相同，但需要将 3m 粗铜线替换为空调铜管。我曾在五金店购入一根长度为 2.8m的铜管用于制作天线，焊接工作仍由 bryan 完成。这两款天线的频率适用范围为 5~15MHz，有论坛资深爱好者通过更换空气可变电容将其频率扩展至中波及 30MHz 短波。该类天线属于磁环天线，可在一定程度上屏蔽杂音，收听时底噪较小，语音清晰。其主要缺点是体积较大，直径约为 1m，摆放不便，不适合空间有限的用户。

▊ 国产Youloop天线

几年前，美国 Airspy 公司专为其 HF+ Discovery SDR 接收机研发了一款名为 Youloop的无源环形天线。该天线为圆形时，适用于长波、中波和短波；天线为椭圆形时，频率范围可以扩展至300MHz，可作为折叠偶极子天线使用。该天线搭配具备低噪声前置放大功能的 SDR 接收机 , 使用效果显著增强，加之拆装便捷，易于携带，因此在国外广受欢迎。

尽管 Airspy 公司官网提示 Youloop 天线不适用于普通收音机，但国外用户发现其仍可连接收音机使用，并能有效屏蔽环境中的电场干扰，使信号更纯净、底噪更低，在干扰较强的环境中效果尤为明显。

不久后，国内玩家“SDR 爱好者”成功复刻了这款天线。在国外用户的详细对比视频中可以看到国产版和原版 Youloop 天线的性能差异，国产版短波略强，原版中波稍好，但这种差异极小。我也曾咨询过上海一位同时拥有这两款天线的前辈，他表示未觉察两者性能有明显区别。

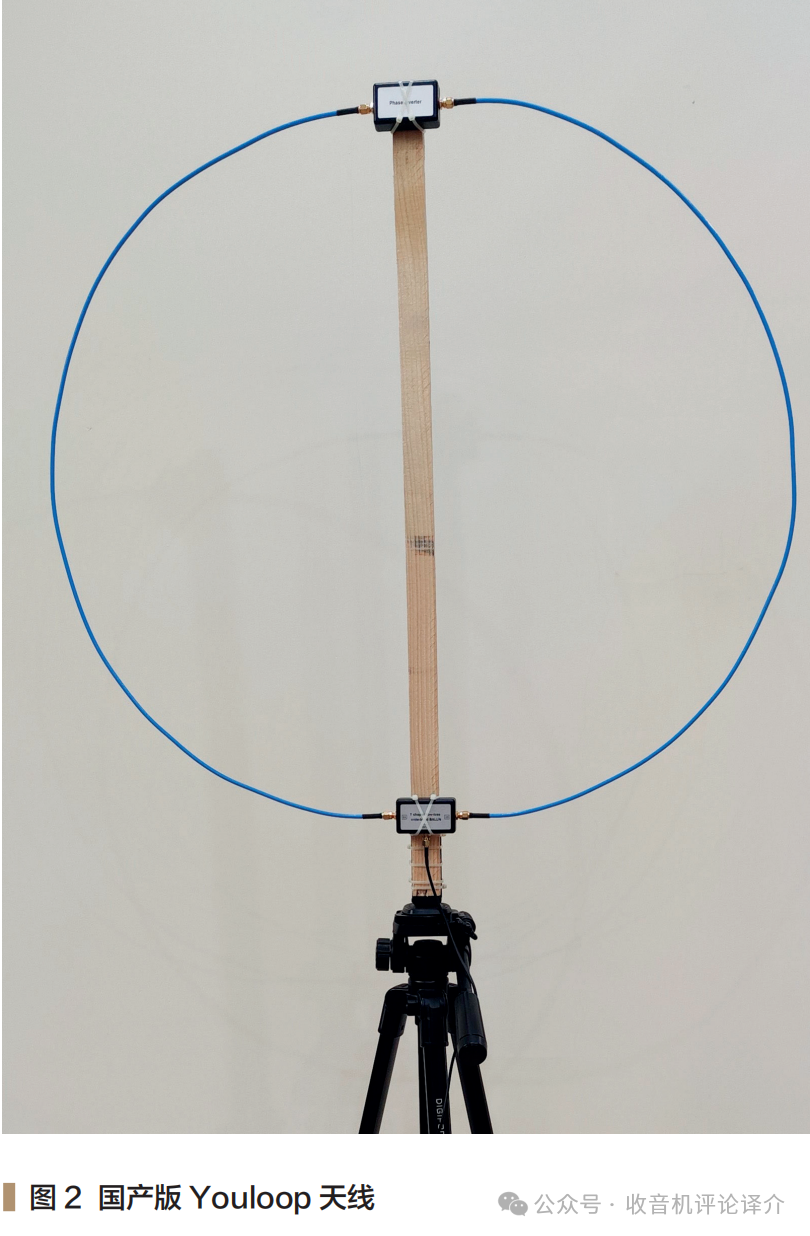

我曾多次购买国产版 Youloop 天线（见图 2）并赠送给多位友人。其售价不高，架设于室外或窗口附近即可成为高效的“信号搬运工”，将纯净的广播信号搬运至收音机。该天线为无源设计，不需要充电。其缺点是仅适用于配备外接天线插口的收音机。

▊ 小莫环、黑白环与双环Youloop天线

Youloop 天线结构与原理简单，取材方便，吸引了众多国内玩家进行 DIY。例如，玩家“曾经少年”将环体更换为 50-7 馈线，命名为“小莫环”，意为小型莫比乌斯环天线。玩家“BCL 厂长”制作的天线接线盒为一黑一白，故命名为“黑白环”。由于玩家选用的巴伦规格不同，这些 DIY 天线在性能上略有差异，黑白环的短波表现略好于小莫环，而小莫环的中波略好于黑白环。玩家“BH4FFN”甚至制作了双环 Youloop 天线，即将 2 个圆形环体以 90°交叉组合，可接收 4 个方向的无线电信号。

▊ 铜四环与铝四环

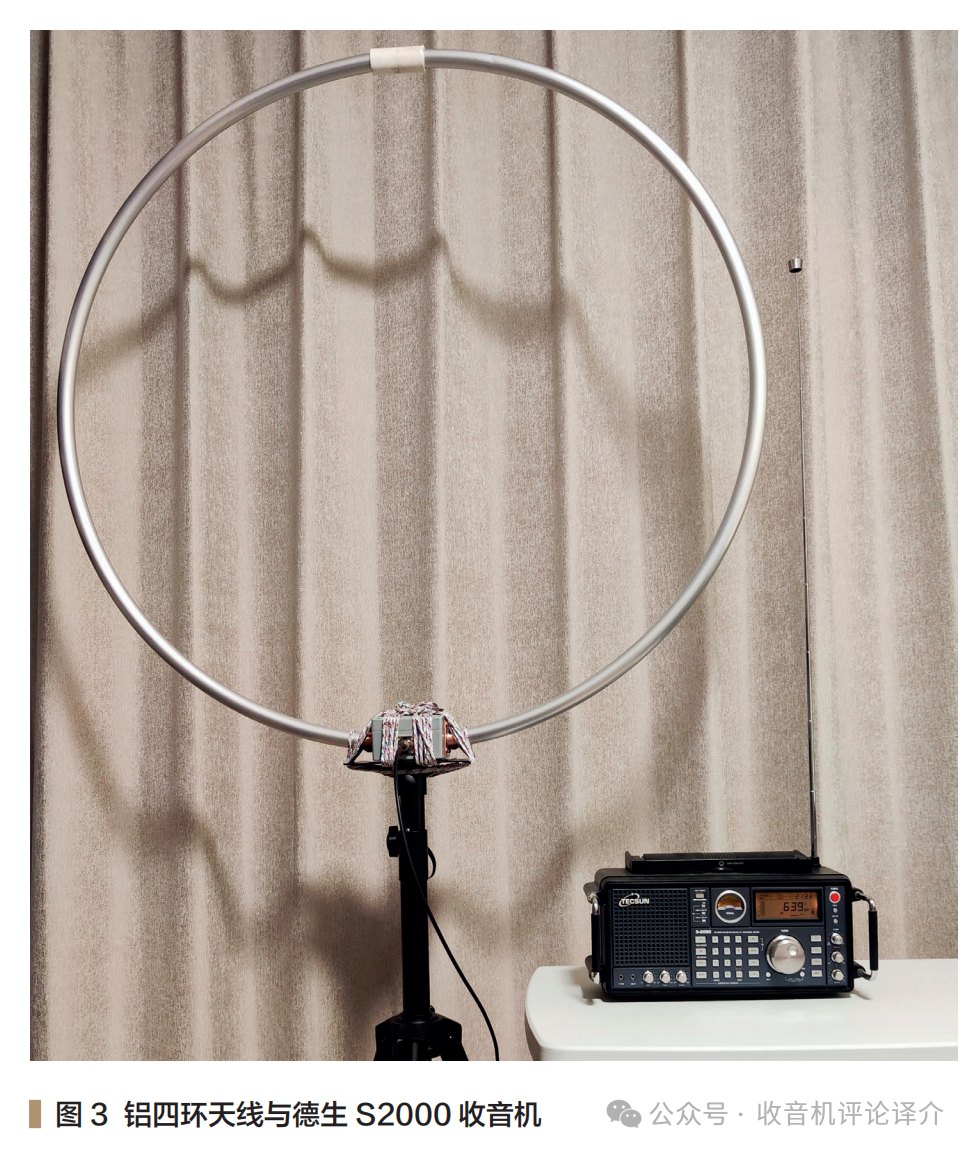

玩家“ 林公子 ” 另辟蹊径，制作出 4 圈Youloop 天线，包括铜环版和铝环版，分别命名为“铜四环”与“铝四环”。初期版本直径为70cm，后期又推出直径为 1m 的版本。我曾购入 70cm 铜四环，朋友齐有和赠予我一套 1m 版本的铜四环，另有一位山东前辈则送给我一套其自制的 1m 铝四环天线。这几款天线用料扎实，工艺精湛，在长波和中波接收中表现优异，抗干扰能力强，底噪较低。铝四环天线与德生 S2000 收音机如图 3 所示。

我也曾尝试过 DIY 天线，将国产版 Youloop 天线的 RG402 环体延长至 1.5m，制成直径为 1m 的双圈 Youloop 天线。与铝四环对比，其中波方面略逊于铝四环，短波方面两者相当，调频接收方面铝四环明显更优。

▊ 德生AN-200天线

谈到无源天线，德生 AN-100 与 AN-200 无源中波环形天线是绕不开的产品。2014 年 1 月，我购入 AN-200，选择它而非 AN-100 是因为其结构强度更高，更为耐用。至今已使用近 12 年，未出现任何故障，稳定可靠。

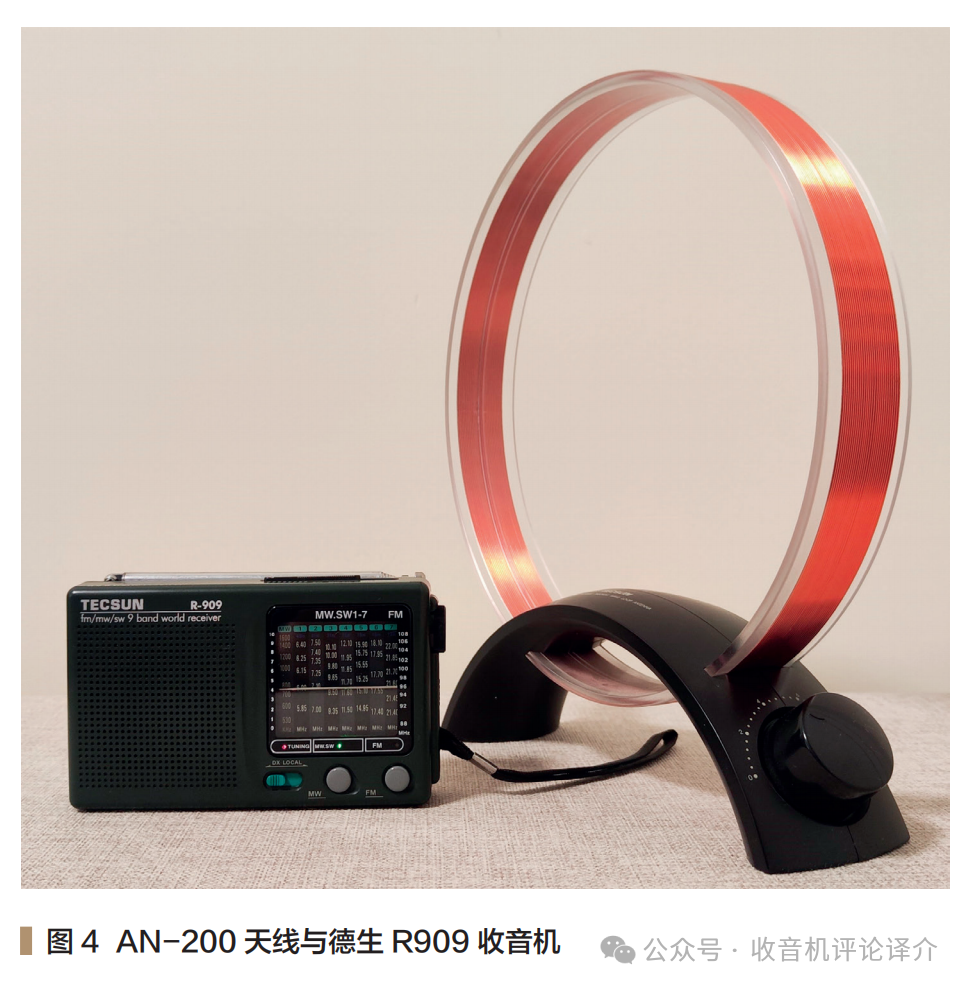

该天线支持插入式和感应式两种连接方式。若收音机配备外接天线插口，可使用附赠转接线连接；若无外接天线插口，则需要将 AN-200 置于收音机旁，使环面与收音机内置磁棒天线垂直，转动 AN-200 的调谐旋钮，当找到谐振点时，中波弱信号便会显著增强。AN-200 天线与德生 R909 收音机如图 4 所示。

该天线造型美观、小巧实用、价格实惠，且为无源设计，使用方便，在国内广受好评并长期远销海外，在国外玩家群体中也享有良好口碑。若论其缺点，则在于对中波灵敏度本已较高的收音机改善效果有限，若收音机的中波灵敏度较低，该天线的提升效果明显。

▊ 重型中波天线

2023 年 5 月，我委托上海的“ 克勤” 前辈制作了一款重型中波天线，该天线由 36 个大小为13mm×140mm 的锰锌铁氧体构成，外套为直径75mm 的 PVC 水管，总长度为 400mm，总质量约为 8kg。其接收效果略优于德生 AN-200，但因重量过大，使用范围受到限制。

▊ 天际线天线

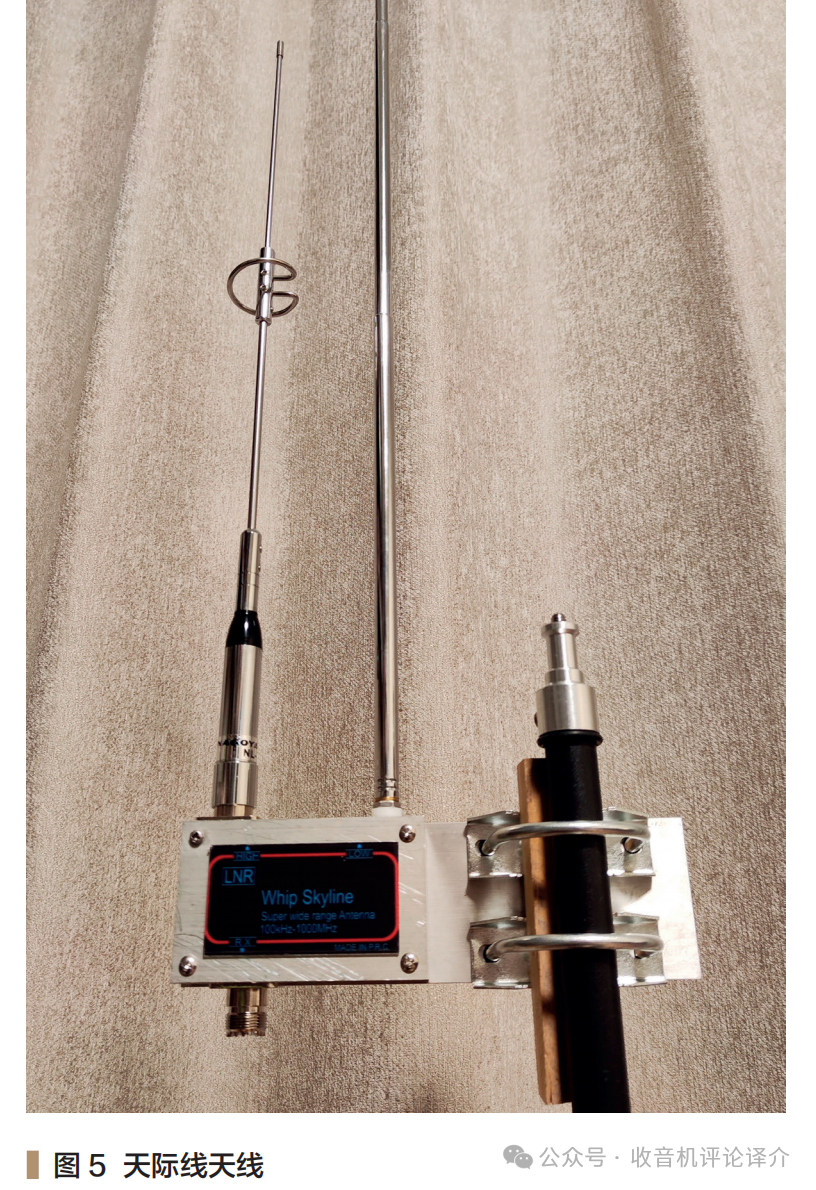

玩家“林公子”成功复刻了日本 AOR 公司的 SA7000 无源宽频天线，命名为“天际线天线”（见图 5）。其频率覆盖范围为 100kHz~1GHz，涵盖长波、中波、短波、调频 VHF 及 UHF。将其与K-480WLA 有源环形天线同置于室外阳台进行对比接收测试，两者接收效果相似。由于天际线天线为无源天线，本底噪声更低，听感反而更好。一款无源天线能媲美有源天线，这充分证明了其卓越的性能。

然而，天际线天线不能在室内使用，其抗电磁干扰能力较差，即使在室内窗口附近也会引入大量干扰。唯有架设于屋顶或远离墙壁的室外开阔处，方能充分发挥其性能。

▊ Qiaohua FM-10天线

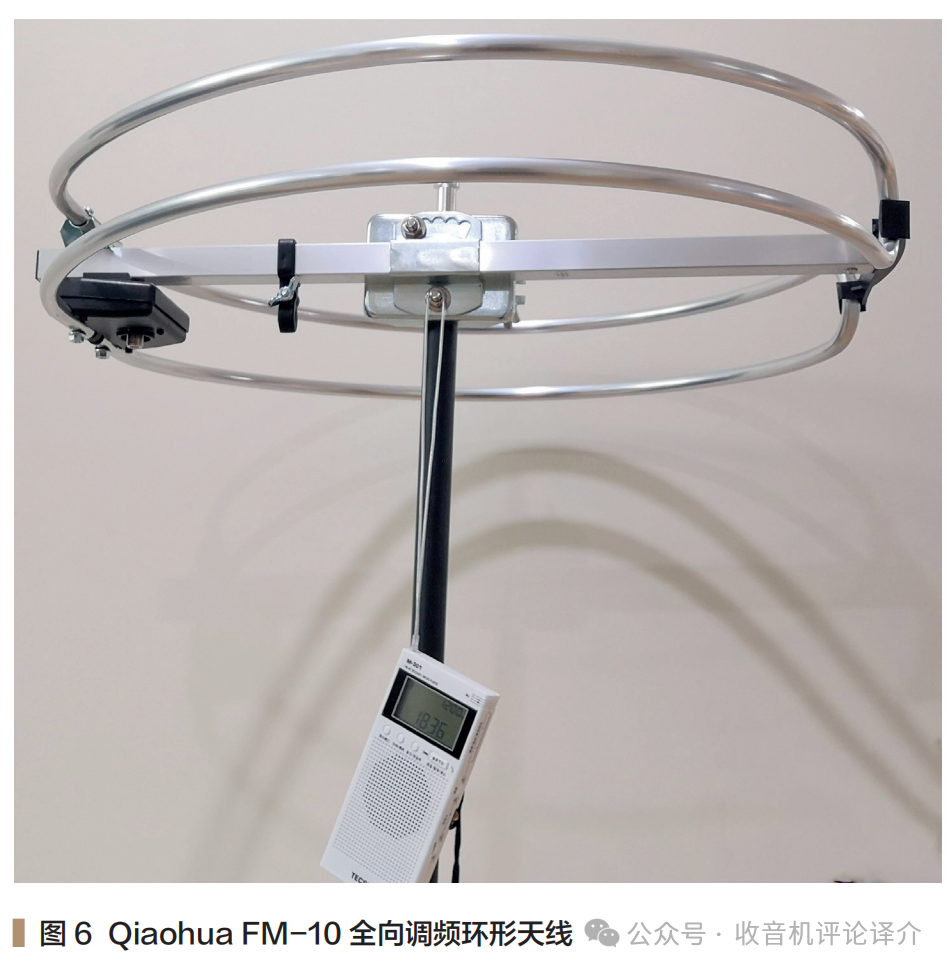

Qiaohua FM-10 全向调频环形天线（见图 6）为调频专用外接天线。最初接触该天线是在翻译国外天线评测文章时，多位海外用户对其评价甚高。后来看到德生公司总经理梁伟先生也在使用此天线搭配德生 TU-80 收音头使用，作为业内人士，他的选择无疑具有很高的参考价值，令我确信这款天线素质过硬，遂决定入手。2021 年 1 月上旬，我收到了这款天线。
