不使用线圈和可变电容，而使用陶瓷谐振器的矿石收音机

想要制作一台体积很小的中波矿石机，可变电容和线圈是最大的障碍。所以这台矿石接收机调谐不使用传统的由线圈和可变电容构成的LC谐振回路，而是使用一只陶瓷谐振器。

陶瓷谐振器是表现行为近似LC谐振回路的元器件，因此可以用来选定并且接收某一个固定频率。但该谐振器仅工作于单一频率，所以这台接收机只能接收一个电台，如果要接收更多的电台，需要增加陶瓷谐振器的数量。

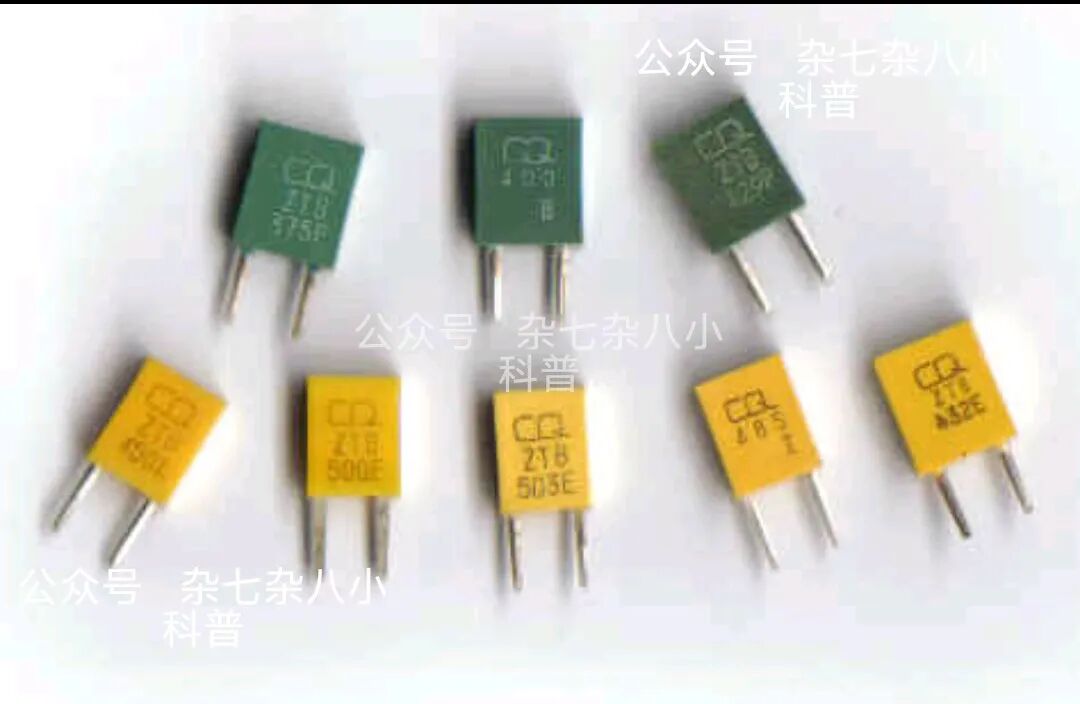

陶瓷谐振器有多种频率规格，频率范围介于375千赫兹至503千赫兹。它们属于廉价元器件，例如经常被用于电视机遥控器当中。

市面上没有与中波广播电台频率相匹配的谐振器，但是对此我们可以做一些处理。

如果拆开陶瓷谐振器的外壳，内部可以找到一片薄薄的方形陶瓷片，该陶瓷片被安置在两片弹性接触极板之间。两片接触极板连接到陶瓷谐振器的引脚。

陶瓷片的尺寸决定谐振器的工作频率。如果我们把陶瓷片打磨得更小，谐振频率就会升高，这样我们就可以调到某一个中波电台的频率。

在这台接收机当中，我使用了一只485千赫兹的谐振器。它的谐振陶瓷片原始尺寸为4.7×4.7毫米，厚度0.5毫米。

我把尺寸从4.7×4.7毫米打磨至3.4×3.4毫米，频率便从485千赫兹上升至675千赫兹，该频率正好是我本地广播电台的频率。厚度0.5毫米我们不能改动，否则会破坏陶瓷片表面的导电镀层。

打磨陶瓷片我使用320号细砂纸。我用手指捏住陶瓷片，在砂纸上来回摩擦。长度与宽度要等量磨去材料，保证陶瓷片始终维持正方形。每次只磨掉极少量材料，之后就要测量频率，一旦打磨过量，就无法复原。

接下来我还要打磨其余四个陶瓷谐振器，因为我这儿正好有5个本地的中波电台。一个很简单开关就可以切换不同的频率，这真是太棒了。当然，那是以后的事情。

我不知道用这种方法是否同样可以得到高于中波波段的频率，那样陶瓷片需要打磨得非常小。

接收机的电路原理图(在留言区）。为了使用低阻耳机，我在这里使用了阻抗变换器。如果使用高阻耳机，整个矿石接收机可以做到很小的体积。

陶瓷谐振器RES1决定接收频率，本案例当中为675千赫兹。本机必须使用两只锗二极管，用作倍压检波，而不能够使用单二极管检波，因为陶瓷谐振器和普通并联LC回路不同，它不允许直流电流通过。

微调电容器C2可以对谐振频率做小幅调整。

C2调至0皮法时，谐振频率675.9千赫兹。

C2调至40皮法时，谐振频率674.5千赫兹。

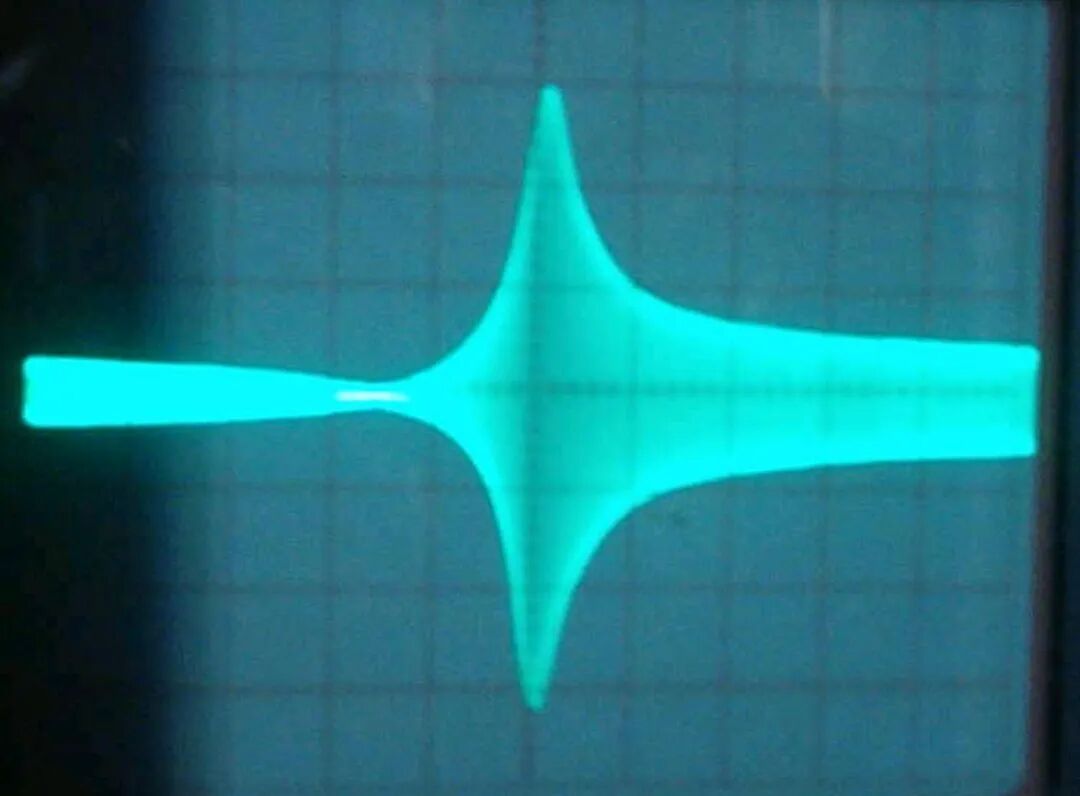

谐振器的传输特性曲线如下。

水平坐标刻度：每格5千赫兹。

该曲线是接上二极管、带82千欧负载测得。接收机输入端通过一根模拟天线接至信号发生器。

实测结果：

和普通LC回路接收机相比，这台接收机声音偏柔和。使用5米天线，可以良好接收我的本地电台。
