“本 期 导 读：

① 了解收音机

② 制作“简易版收音机”

③ 原理知识讲解”



hey~我是小梦！

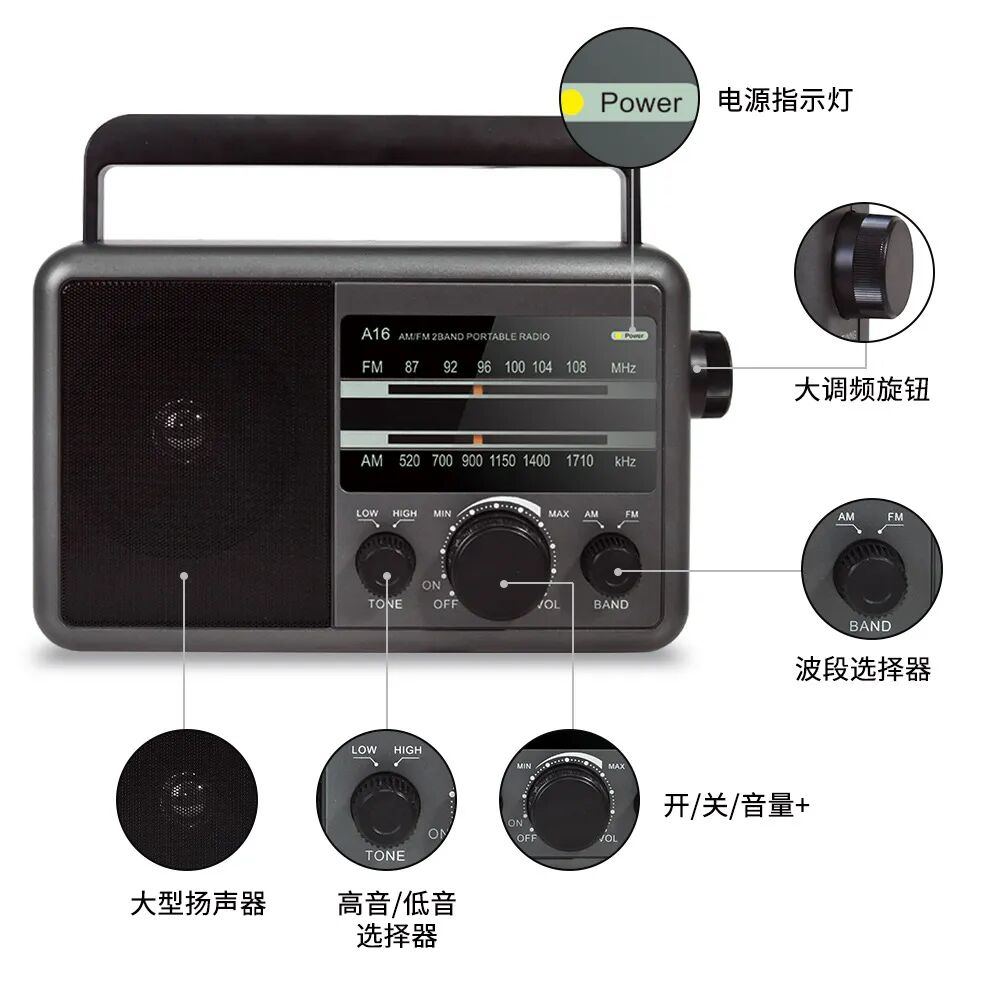

现在我们刷短视频、听音乐全靠手机 WiFi，很少有人再守着收音机调频。但在上世纪八九十年代，一台老式木壳收音机可是家家户户的 “宝藏家电”，当年结婚三大件里必有它，每天放学蹲在桌边听评书、流行歌曲、新闻广播，小小的机身，就能接收几十公里外电台传来的声音。

国内七八十年代流行的矿石收音机，不用电池，单靠空中漂浮的无线电波能量就能发声，当年无数学生攒零件、绕线圈，只为亲手做出一台能收音的小机器。

看不见的无线电波，遍布我们身边

电台、蓝牙、WiFi、对讲机、电视信号，本质全是电磁波（无线电波），传播速度和光速一样，不用电线、真空空气都能穿梭。

广播电台的声音传递分三步：

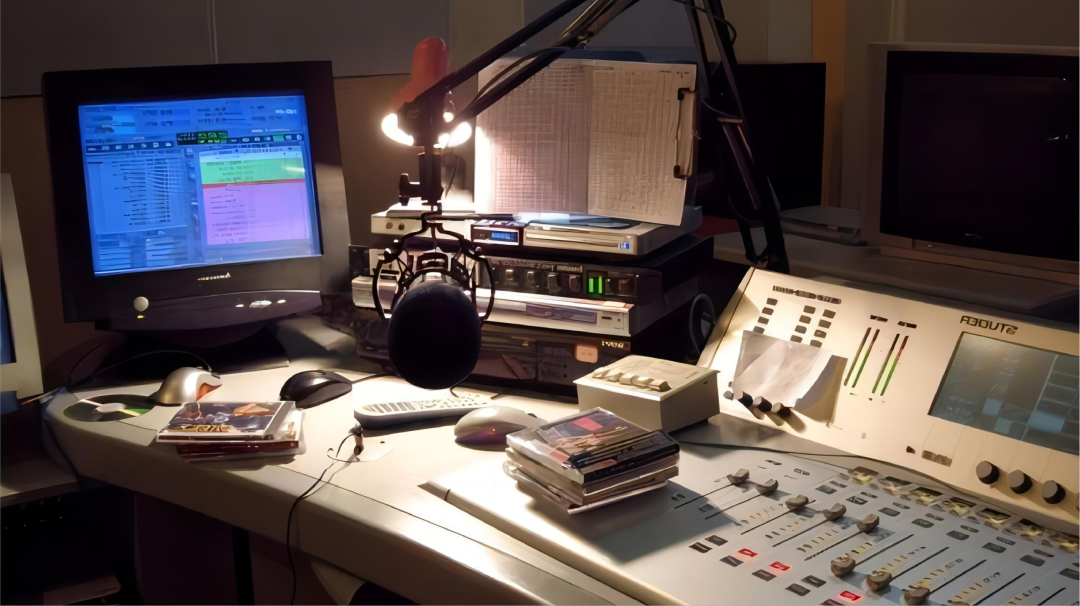

话筒把主持人的说话声、音乐，转换成电信号；

将声音信号搭载到高频无线电波上，通过高塔天线向四面八方发射；

电波飘到千家万户，等待收音机捕捉接收。

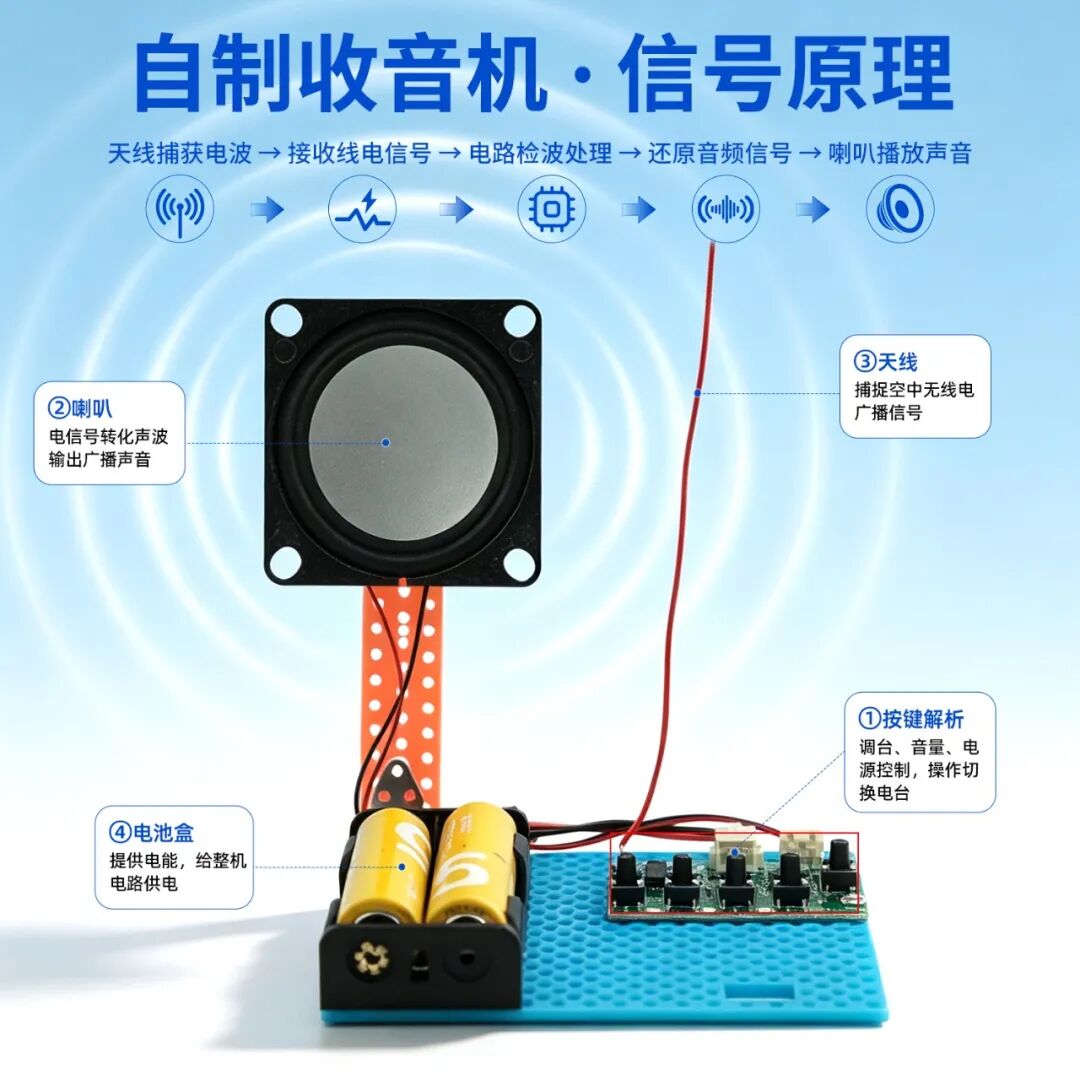

收音机的“五件套”，分工合作还原声音

一台收音机能发声，离不开五大核心部件，各司其职缺一不可：

天线：相当于收音机的小耳朵，抓取空气中微弱无线电波；

调谐模块：切换不同频率，精准锁定你想听的电台；

解调器：剥离电波载体，提取出原本的声音电信号；

放大芯片：把微弱信号放大，不然声音细小微弱听不清；

喇叭：电信号转化成声波，我们就能听见清晰广播。

生活里很多现象都能印证电波规律：地下室、深山里信号差，是山体遮挡电磁波；路由器、微波炉、手机会干扰收音机，因为它们也在发射电磁波，互相 “打架” 产生杂音；每周二下午很多电台停机检修，此时收音机搜不到台，并不是机器坏了。

想直观弄懂电波传音的全过程，这套简易版收音机套件就是绝佳科普教具，两种拼装造型随心选，完整复刻真实收音设备结构，践行 “做中学，学中做”。

✨产品核心亮点

可视化拼装结构，看清完整信号通路

全开放式组装设计，天线导线、收音模块、喇叭、电池盒全部外露。拼装时能亲手区分每一个电子元件，理清 “天线接收—调台筛选—信号放大—喇叭发声”完整流程，把看不见的电磁波转化过程变得直观可见。还能自主实验：调整天线（红线）摆放位置，对比信号强弱变化。拼装完成后随时调频收听本地广播。

好啦，小梦已经把制作步骤都准备好啦，一起来看看吧！



Part 1

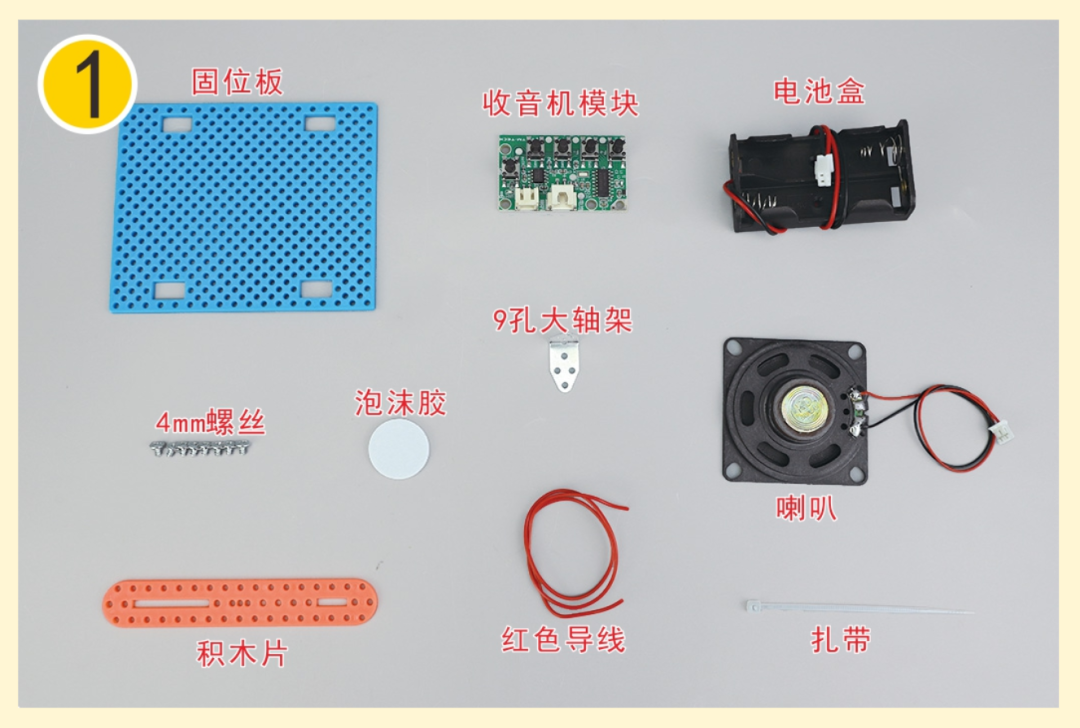

材料准备

Part 2

开始实验

把红色导线剥出1.5cm,拧紧在模块左上角的金属固定孔上，然后插入喇叭和电池盒导线，如果有嘶嘶声，则按一下调台按键搜台测试。如果没有声音则按一下开关机按键再按调台按键进行搜台测试。如果搜不到台可以继续按调台按键换台。(红外导线当作天线，接收信号)

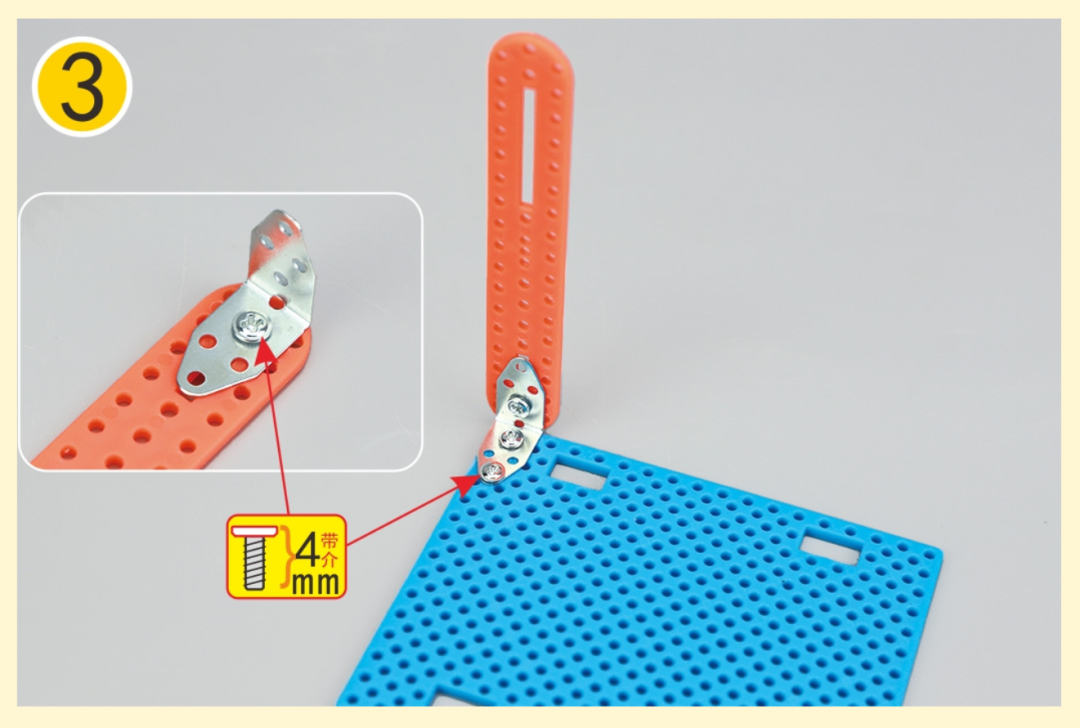

用3颗4mm螺丝把大轴架固定在积木片与固位板上。

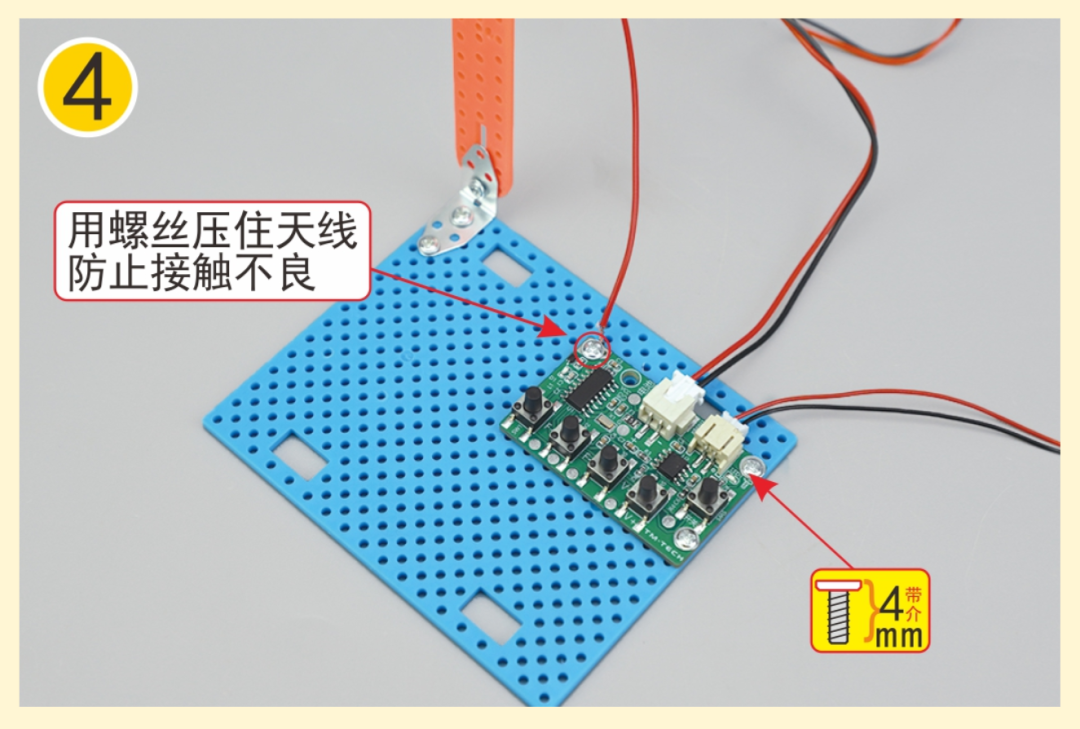

用3颗4mm螺丝固定收音机模块。

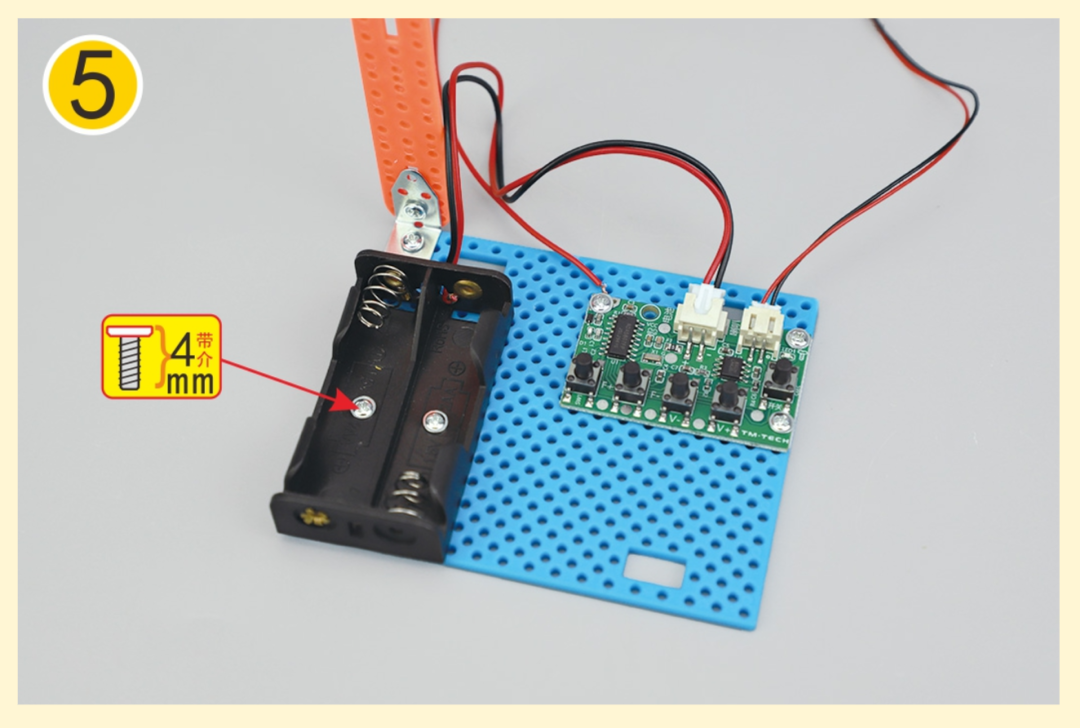

用2颗4mm螺丝固定电池盒。

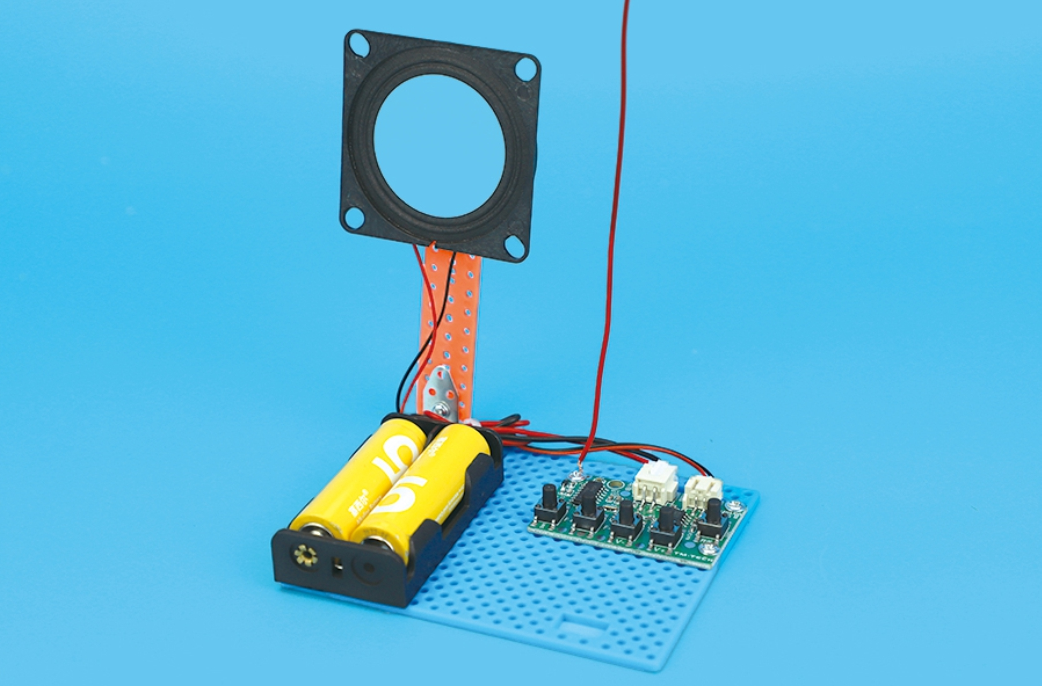

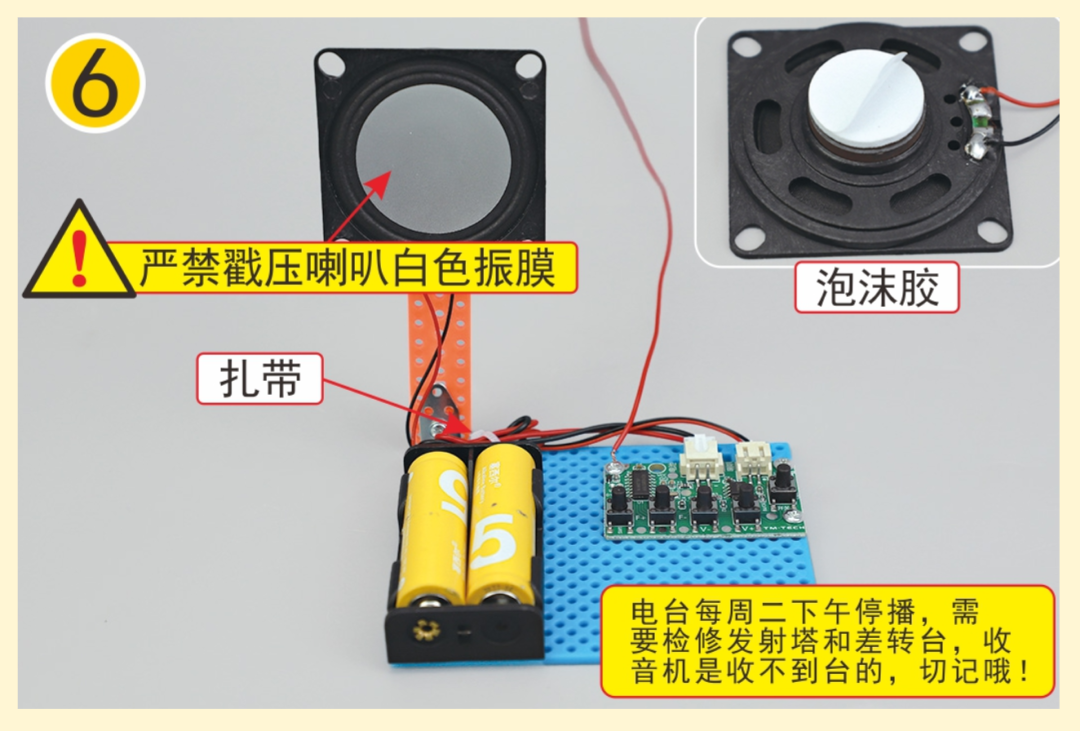

喇叭背面粘贴泡沫胶，固定在积木片上，梳理导线用扎带捆绑，安装电池测试。(收台信号微弱时，调整外露天线(导线)的摆放位置，可优化接收效果；每周二下午广播电台停机检修发射设备，该时段设备接收不到电台信号，并非产品故障)

Part 3

原理解释

收音机，是可由个人动手组装的收音设备，只需借助简易材料与基础电子元件搭建，就能接收无线电信号、收听广播音频。

作为无线电广播的接收机，它通过接收天线捕捉高频调制的微弱信号，再经放大、变频、检波等核心环节，将信号还原为可播放的音频；可根据不同使用需求，搭配对应的元器件与电路结构组合。孩子在动手拼装的过程中，能直观理解收音机的工作原理，让抽象的无线电知识跳出书本，通过实操变得触手可及、浅显易懂。

 你知道吗？

收不到信号:收音机上的天线很重要，它像广播的小耳朵接收无线电波，要是坏了或没插好，收音机就收不到信号啦，所以要爱护它哦。

信号被干扰:听广播有时声音不清或有杂音，可能是附近有干扰。像电视机、微波炉、电磁炉、手机、无线路由器、大型电机、电焊机等电子设备工作时会发出电磁波干扰广播信号。

信号不稳定:在地下室、车库或山区等信号不好的地方，可能因地形影响搜台或信号不稳定，这时换个地方或调天线方向也许能解决。

天气的原因:天气也有影响。雷电天气时，雷电产生的电磁脉冲会干扰甚至损坏收音机，要暂停使用，如需用就放室内封闭房间，远离引雷物体且关闭外接天线。太阳活动导致电离层扰动也会让搜台异常，这时可等电离层恢复正常，期间调频率范围在不同频段搜台。

休台检修:不同广播电台有节目时间表，可按喜好选择时间听。还有哦，很多地方每周二下午广播电台会“休台”检修，这时收音机搜不到台呢。

好啦，如果你也感兴趣的话，可以跟小梦一起动手试一试哦~
