经典复刻制作：3E1晶体管耳塞收音机

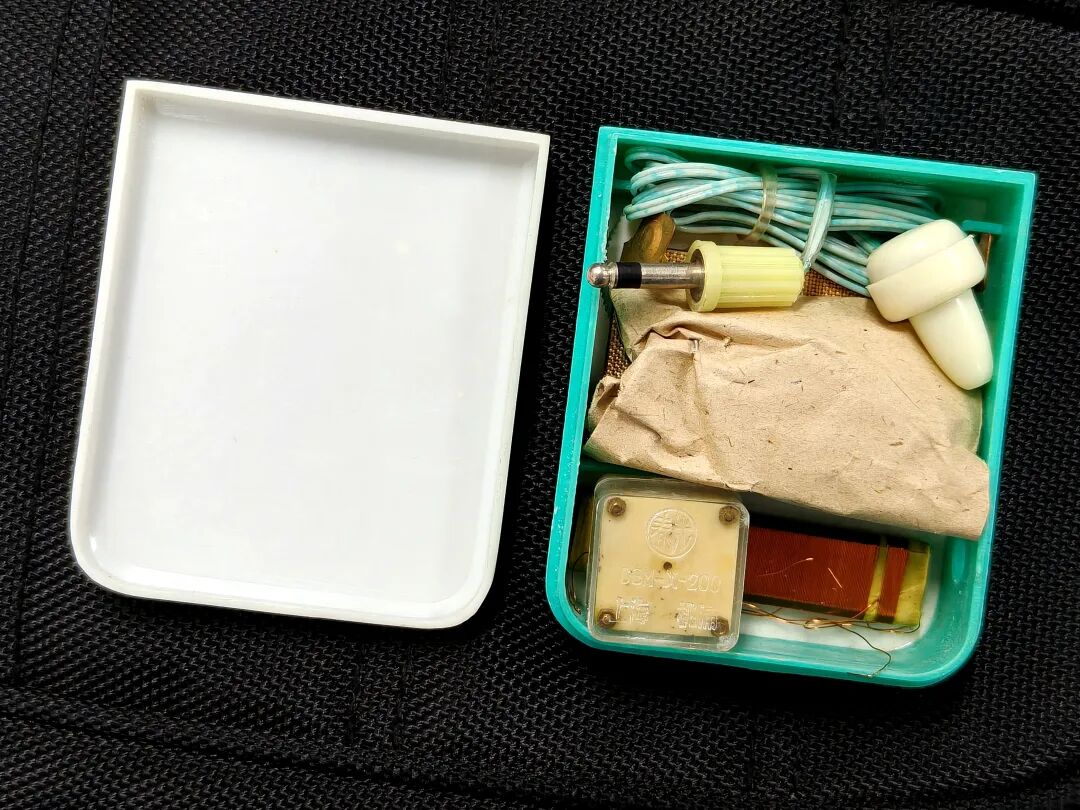

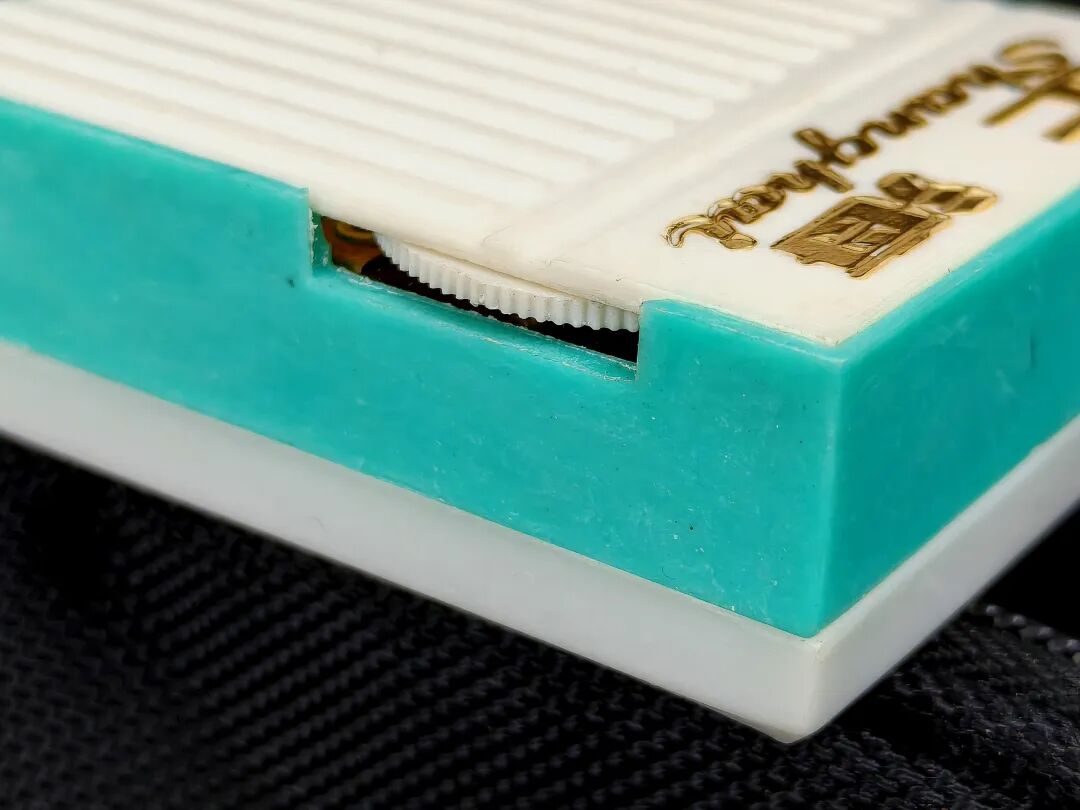

收到“上海”牌袖珍收音机散件一套（3E1型），80年代经典3管机设计，受到广大收音机爱好者青睐，特别适合初学者制作。



该机型曾由多家无线电厂，玩具厂及校办工厂生产。手头这套3E1型3管机来自上海市甘霖中学校办厂推出的散件。

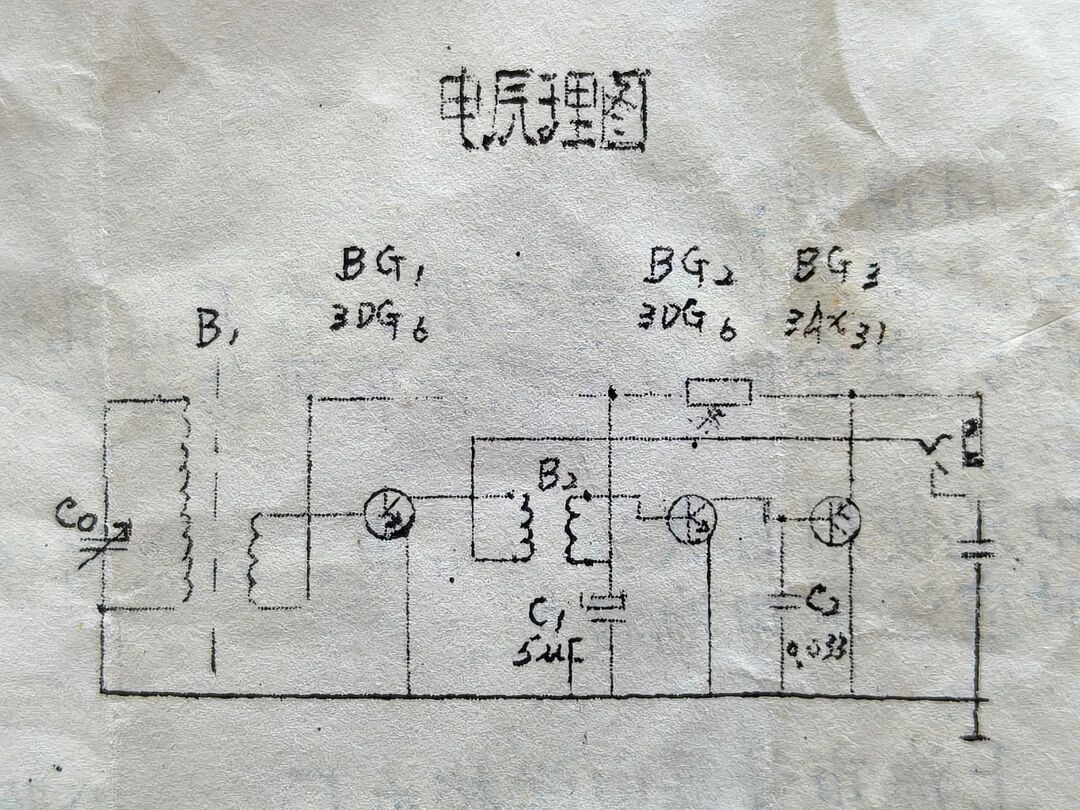

电路工作原理简要

磁棒天线B1接收中波AM信号经三极管BG1高频放大，高频变压器B2耦合至三极管BG2检波，最后由三极管BG3进行放大推动低阻耳机发声播放电台节目。

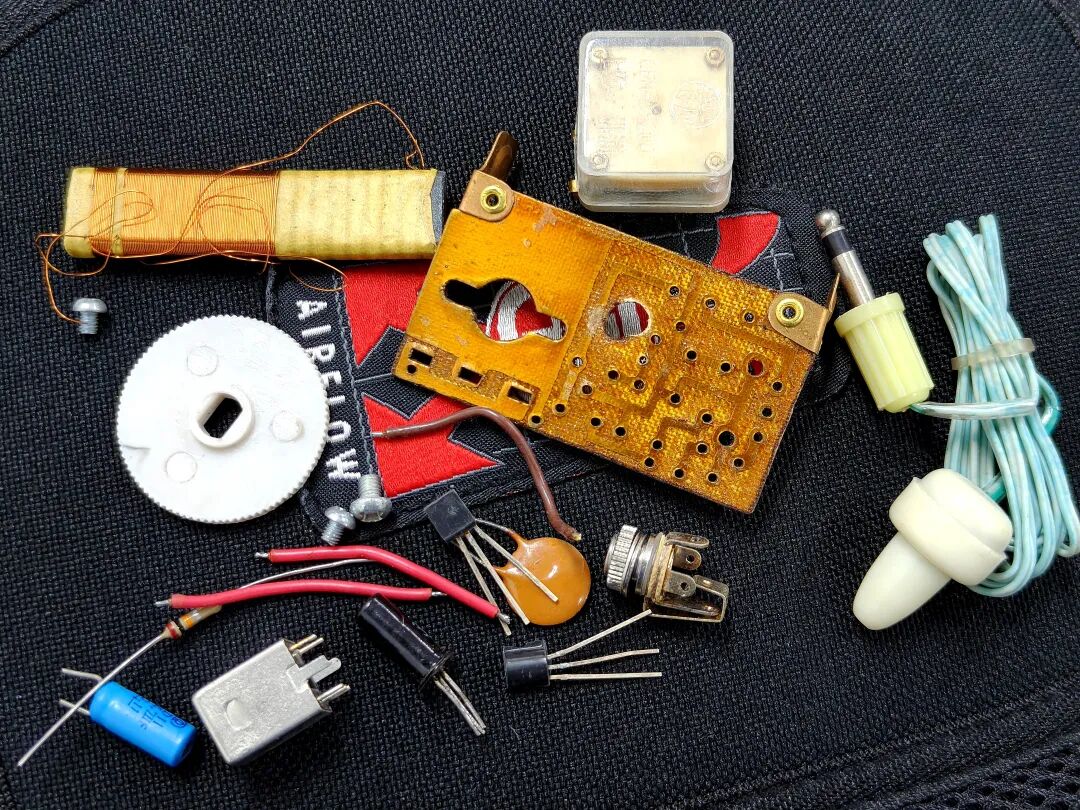

主要零件

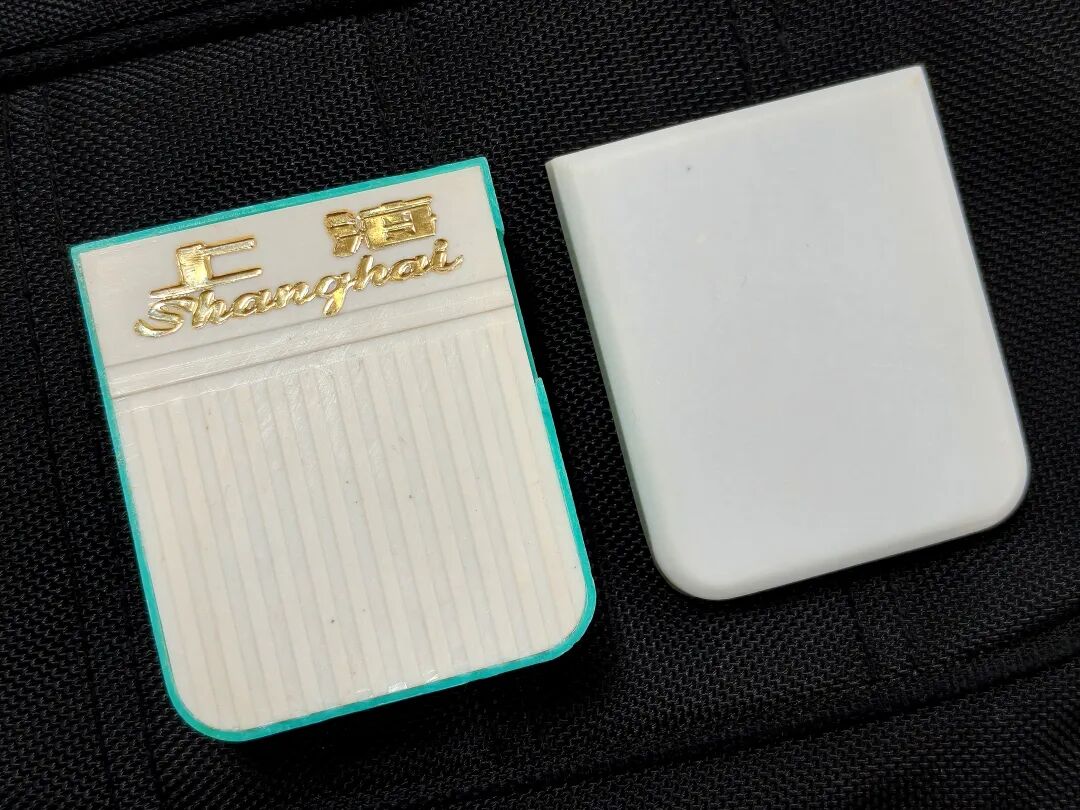

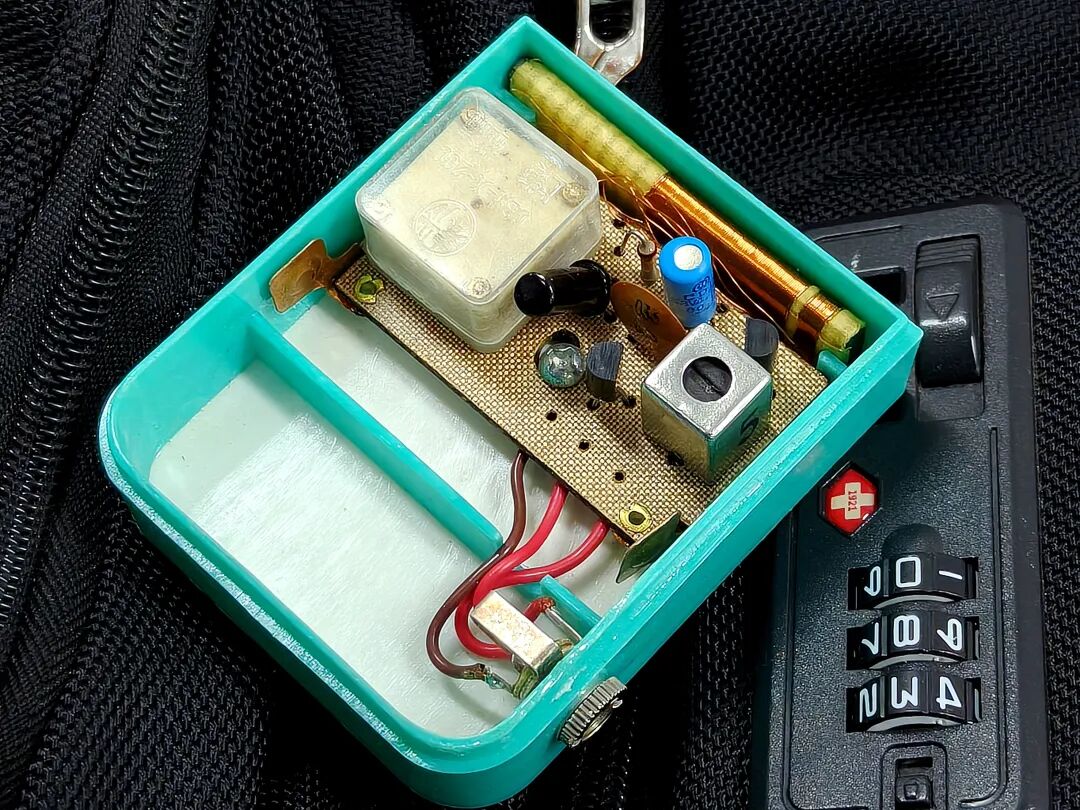

塑料外壳*1，拨盘*1，螺丝*3，电木单面电路板*1，3.5mm耳机座*1，磁棒天线*1，三极管*3，高频变压器*1，可变电容器*1，电解电容*1，瓷片电容*1，色环电阻*1。





安装步骤

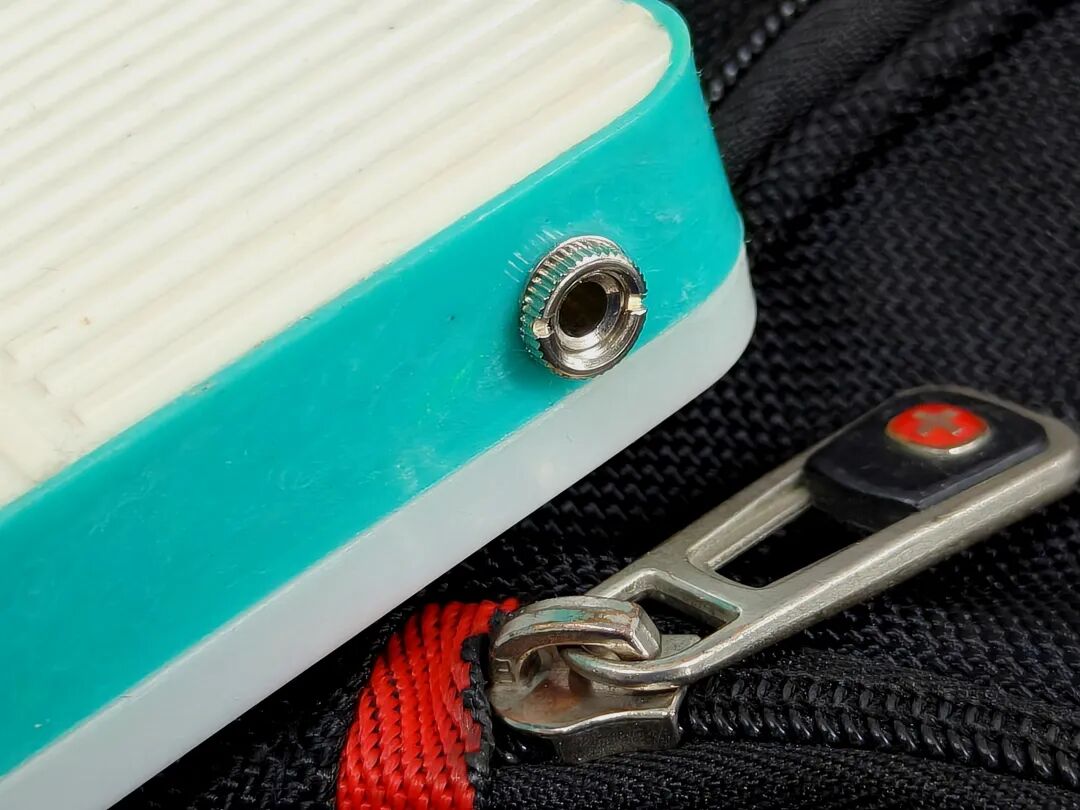

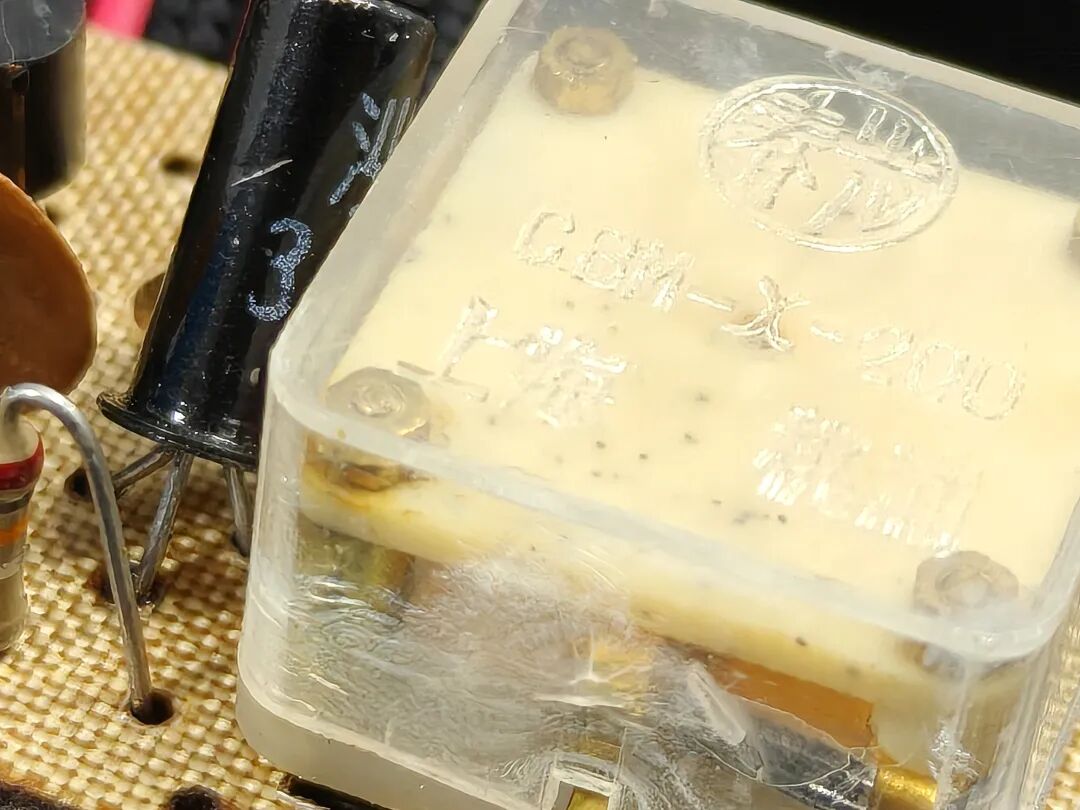

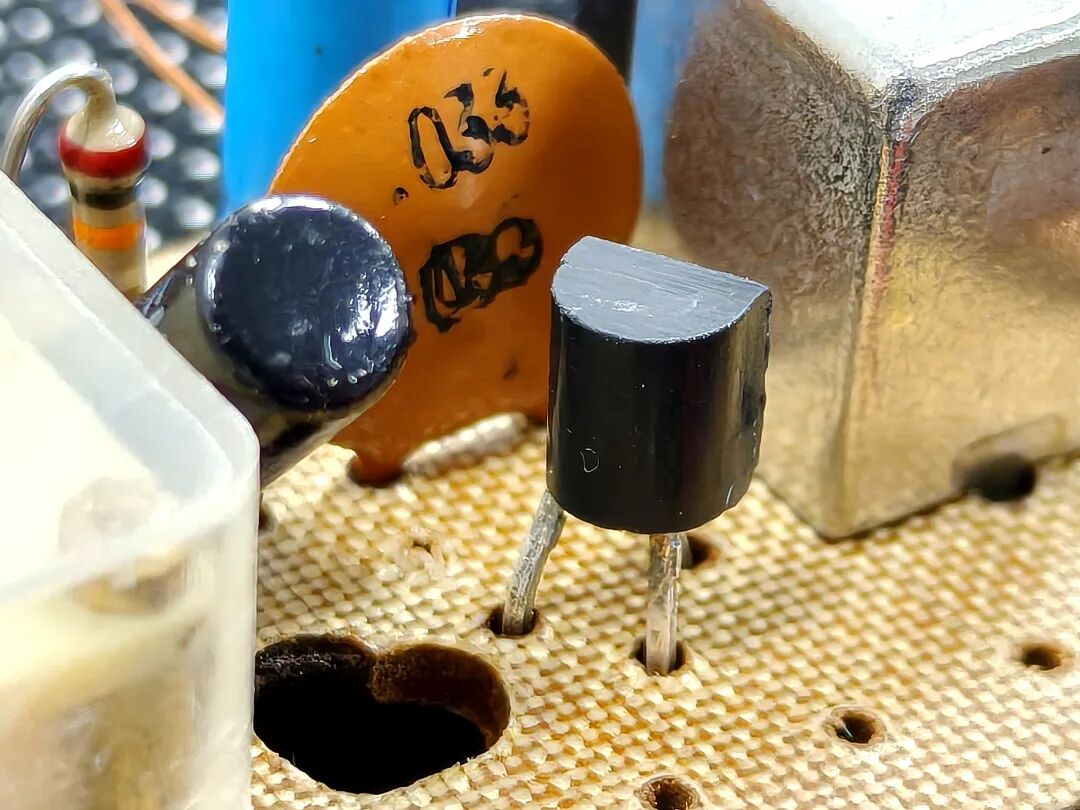

安装前需用砂纸打磨焊盘，所有元件/接线用小刀刮脚去掉氧化的地方。先后焊接好天线、可变电容、三极管、电解电容、瓷片电容及耳机插座。注意3个三极管安装位置不要调换错，极性要区分好。随机配发的耳机座是常闭触点的，请拨开为常开状态，并保证插入耳机插头时触点能闭合。电阻R可先不焊接，建议临时接上50k可调电阻，通电后调整整机电流在8mA左右，记下此时可变电阻的阻值另外购买同等或接近阻值的色环电阻焊接上。厂家配发的电阻R一般是典型值的，没有仪表测试的朋友可以先暂时接上该电阻，实际使用时有问题再考虑更换。

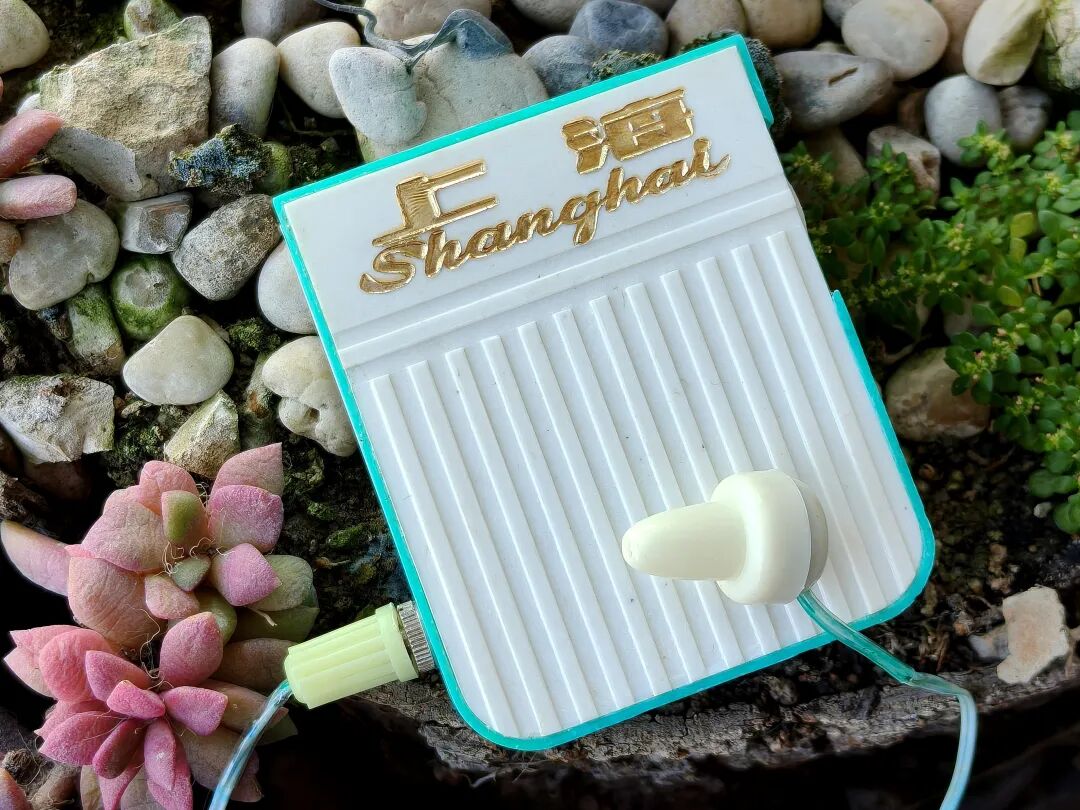

开机测试收听

3E1晶体管耳塞收音机其中一个优点是功耗小，一节1.5V碱性电池供电便可长时间收听广播。

插入耳机开机，白天时间在广州市区室内能收到2个本地中波强台广播，声音宏亮悦耳。走到阳台大概能收到3-5个广播电台，个别弱台声音较小需仔细收听。对于这种简单的老式模拟电路收音机来说效果算是可以接受了。



感想

复刻制作这款3E1晶体管耳塞收音机主要是基于一份尘封的情怀。小时候没什么娱乐，每天中午和傍晚唯一的消遣就是打开收音机听故事。也不知什么原因迷上了无线电，总觉得电波很神秘，不明白为何通过收音机能听到很远的广播。

第一次电子制作是小学读书时到少年宫参加收音机装配，由《中学科技》杂志组织套件，各地少年宫提供场地配套及指导。当时很深刻的情景：摆满课桌的小工具，同学们好奇的目光，指导老师不停唠叨要拿薄铁片（饼干盒剪出来的铁片）刮干净元件焊脚、硕大的外热式电烙铁、还有焊接时电木板和松香发出混合的味道。

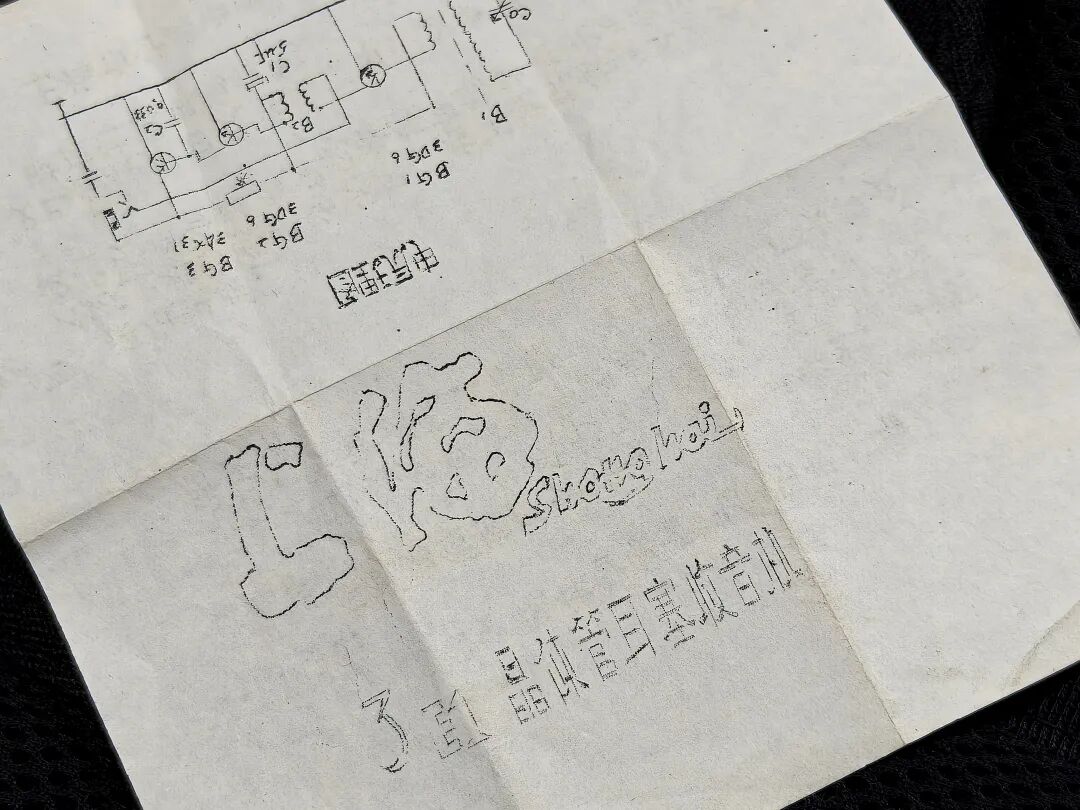

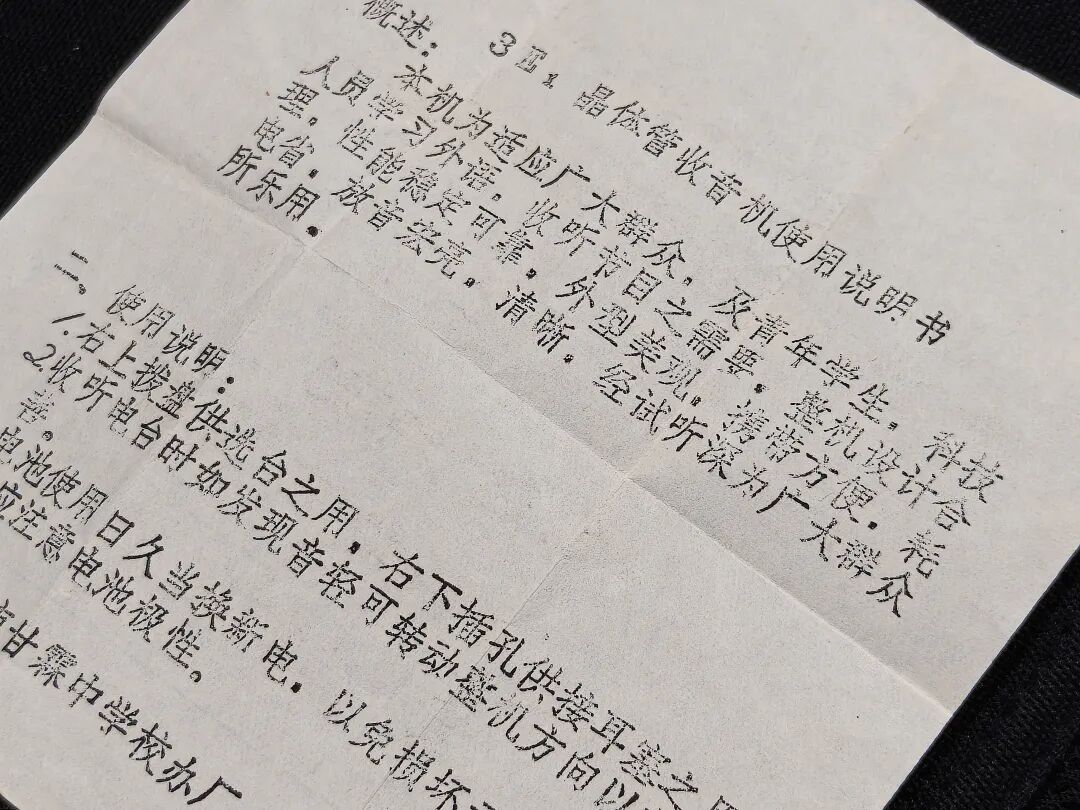

一切皆已成过去，组装说明书里的概述：“本机为适应广大群众、及青年学生、科技人员学习外语，收听节目之需要……”依然历历在目。

致敬每一位热爱无线电的爱好者！
