68元，野生程序员 DIY 桌面收音机，FM广播、天气预报、老黄历、温湿度显示、迷你时钟

文末获取项目完整源码

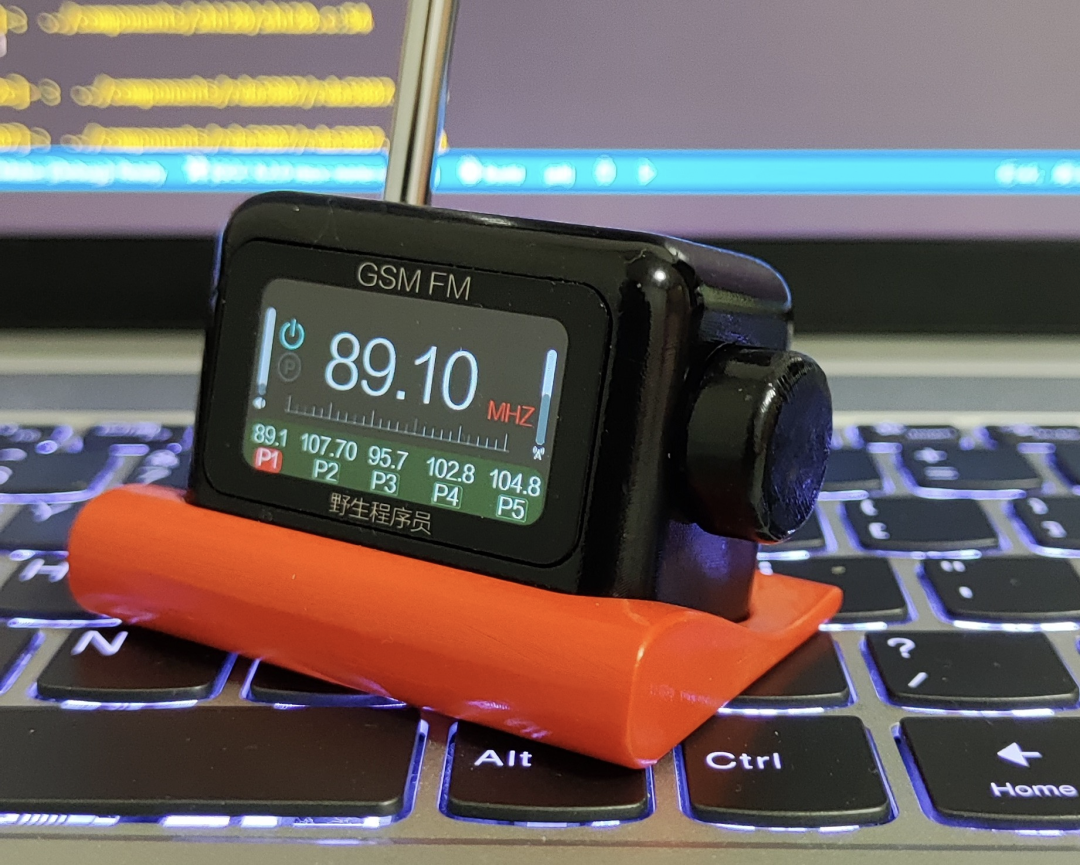

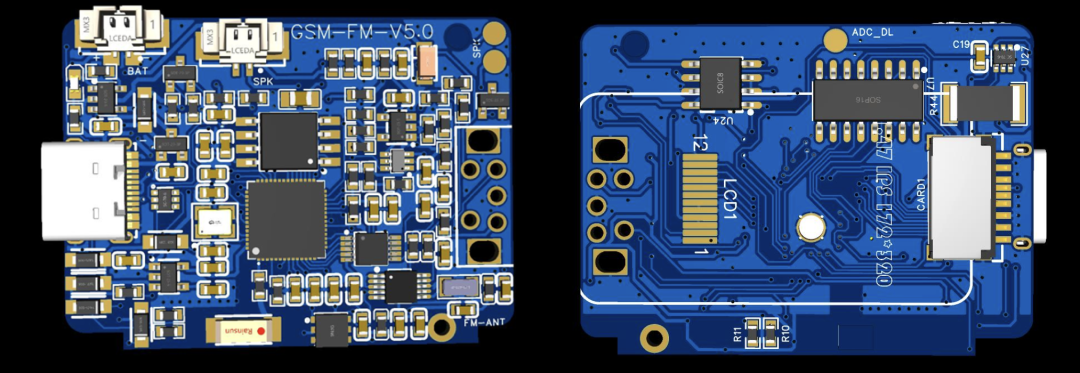

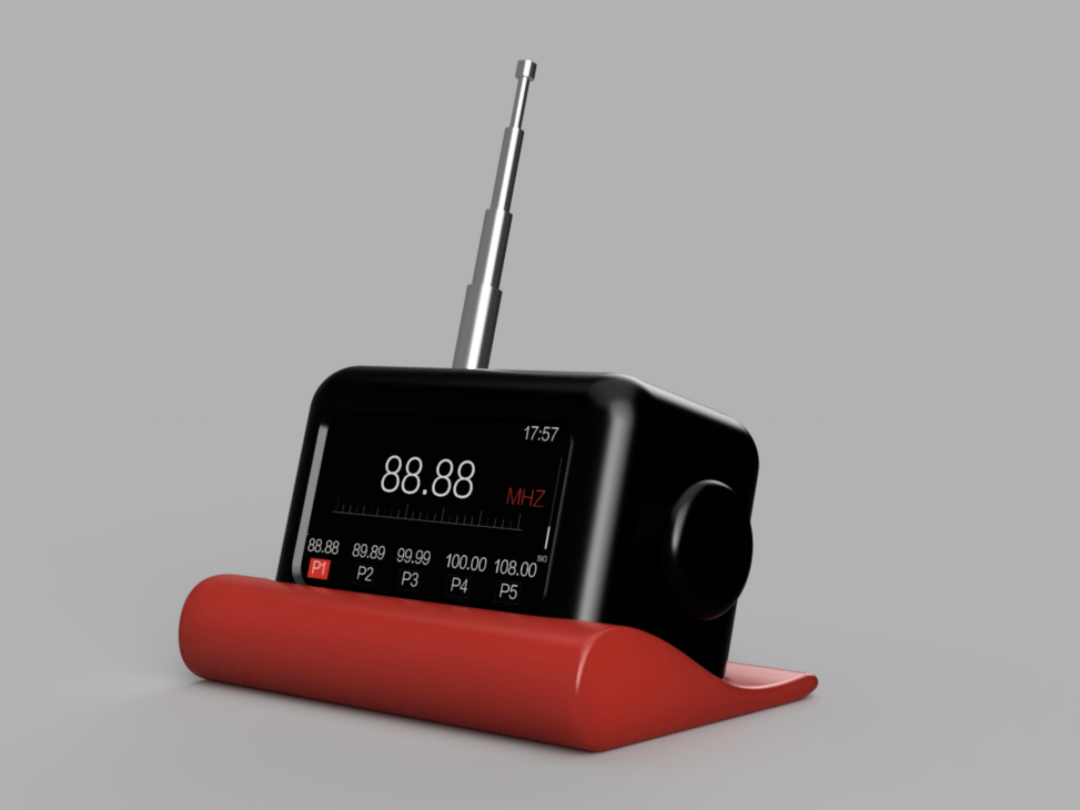

野生程序员在闲暇之余手搓了一台桌面FM收音机，使用乐鑫ESP32-S3做为主控，FM芯片使用RDA5807，集成CS4344 I2S音频芯片可以播放音频、集成INA199可以采集整机工作电流，拥有8个功能：网络时钟、FM广播、天气预报、B站数据统计、老黄历、背光调节、定时关机、温湿度显示，你可以手拨右侧旋转编码器进行交互。

FM收音机模块

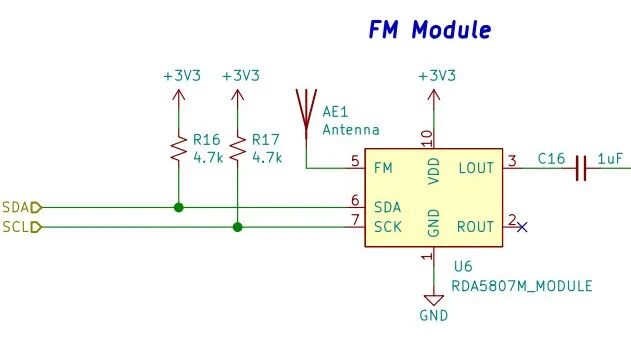

桌面FM收音机采用的RDA5807收音机模块，RDA5807是一颗调频广播单芯片接收调谐芯片，工作电压范围2.7~3.3V。只需要外部非常少的元器件，便可以组成一个完整的调频广播接收机。

时间校准

时钟校时部分采用了一个通用的时间同步服务，选择连接时间服务器IP :cn.pool.ntp.org,再通过代码获取时间。

软件开发

在arduino中采用RDA5807收音机模块库<RDA5807.h>来完成FM收音部分，首先也是最容易忽视的一步，通过原理图可知：FM和ESP32板输入的选择由RS2101XC6的模拟开关决定，IN输入信号为low则输出的是No引脚上的信号；IN输入信号为High,则输出是NC引脚上的信号。因此若要使用FM模块，则需将1号对应AUDIO_SEL的电平调高。其次，也是观察电路图，和音频放大器的技术规格说明，只有当1号对应引脚SHUTDOWN为高电平时才能将输入的音频信号处理输出给扬声器输出。

右侧旋转编码器

FM收音机部分，设置“切换模式”，“提高音量”，“降低音量”，“换台”四个功能。

屏幕显示部分

采用的是典型的OLED驱动<Adafruit_SSD1306.h>，将其用于与收音机的信息显示。
