电子管收音机中周的代换方法

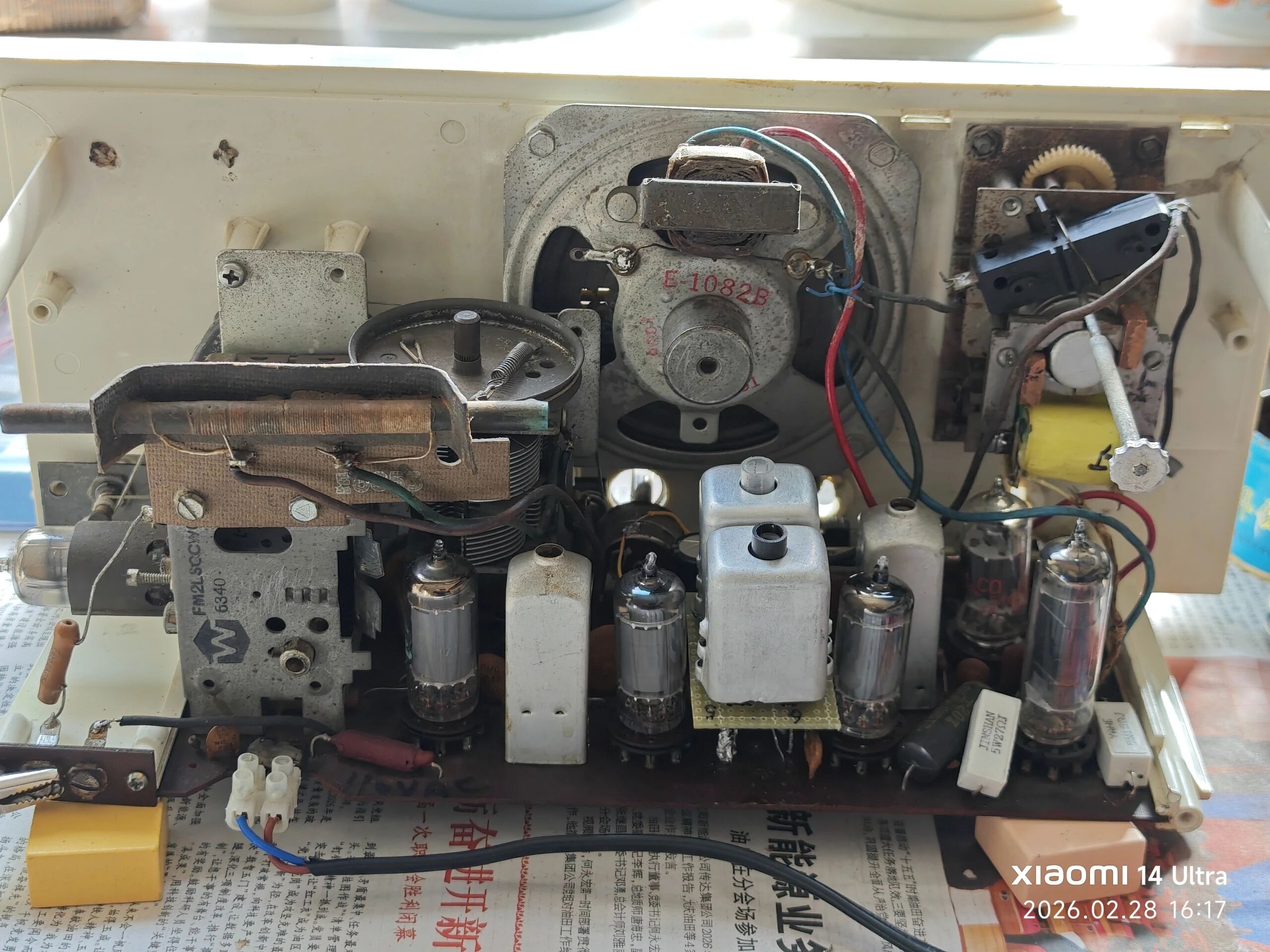

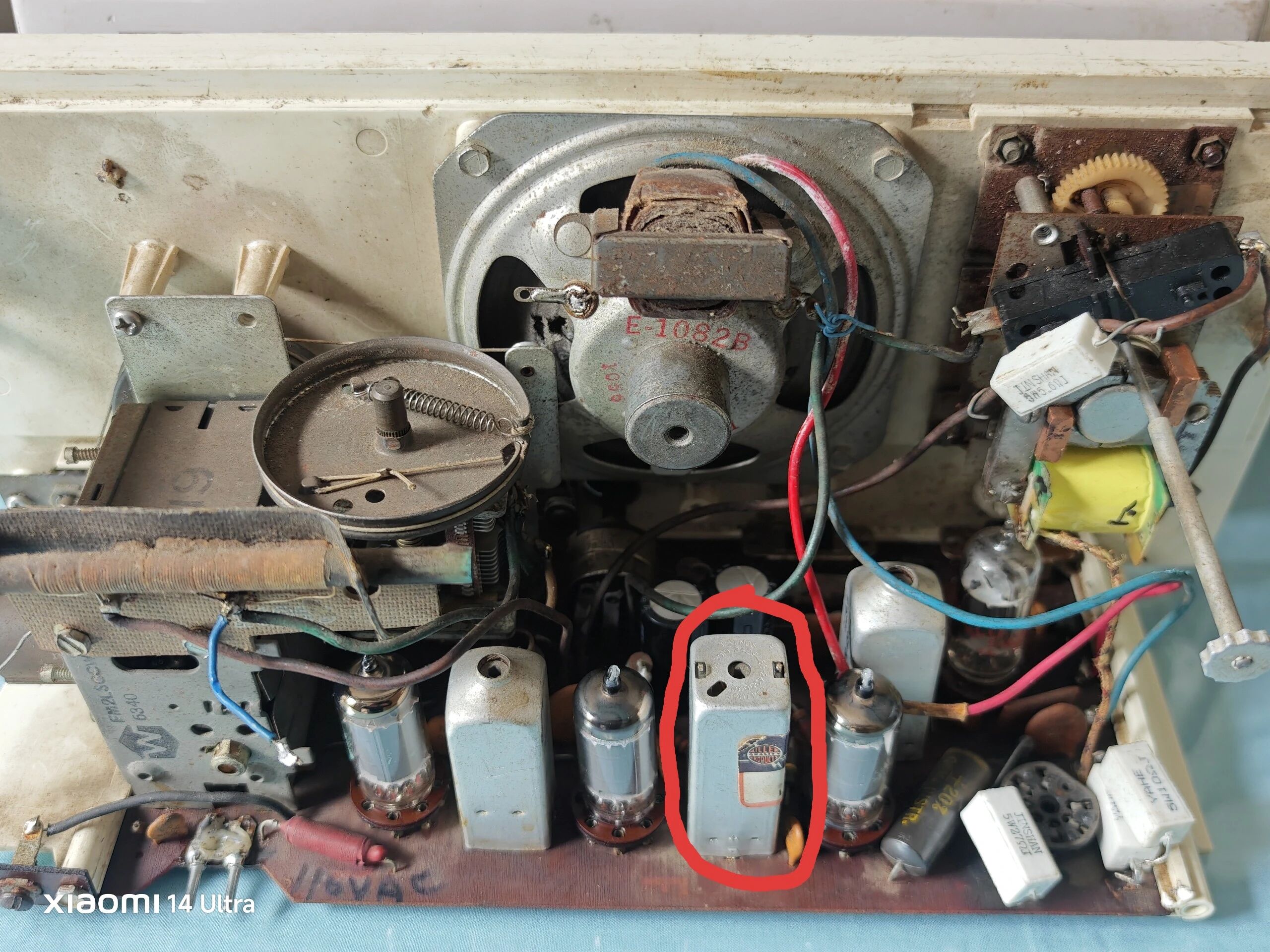

这个收音机是电子管调频调幅收音机，是个串丝机，使用电压110伏，最近发现这个收音机开机后调频调幅声音都比较小。经检查啊，怀疑这个中周有问题。大家注意看了没有，这个这个机器有3个中周。这个中周比较特殊，它在电路中起到调频调幅共用这一个中周。主要是为了节省成本，从电路板上检查了一下。
发现它的3只脚是互相通的。一般是每二只脚是互通的，经分析了一下电路，发现这种中周，估计是一个单线圈中周，也就是说调幅一个线圈，调频一个线圈。把它拆开看下里面的结构是怎么样的。

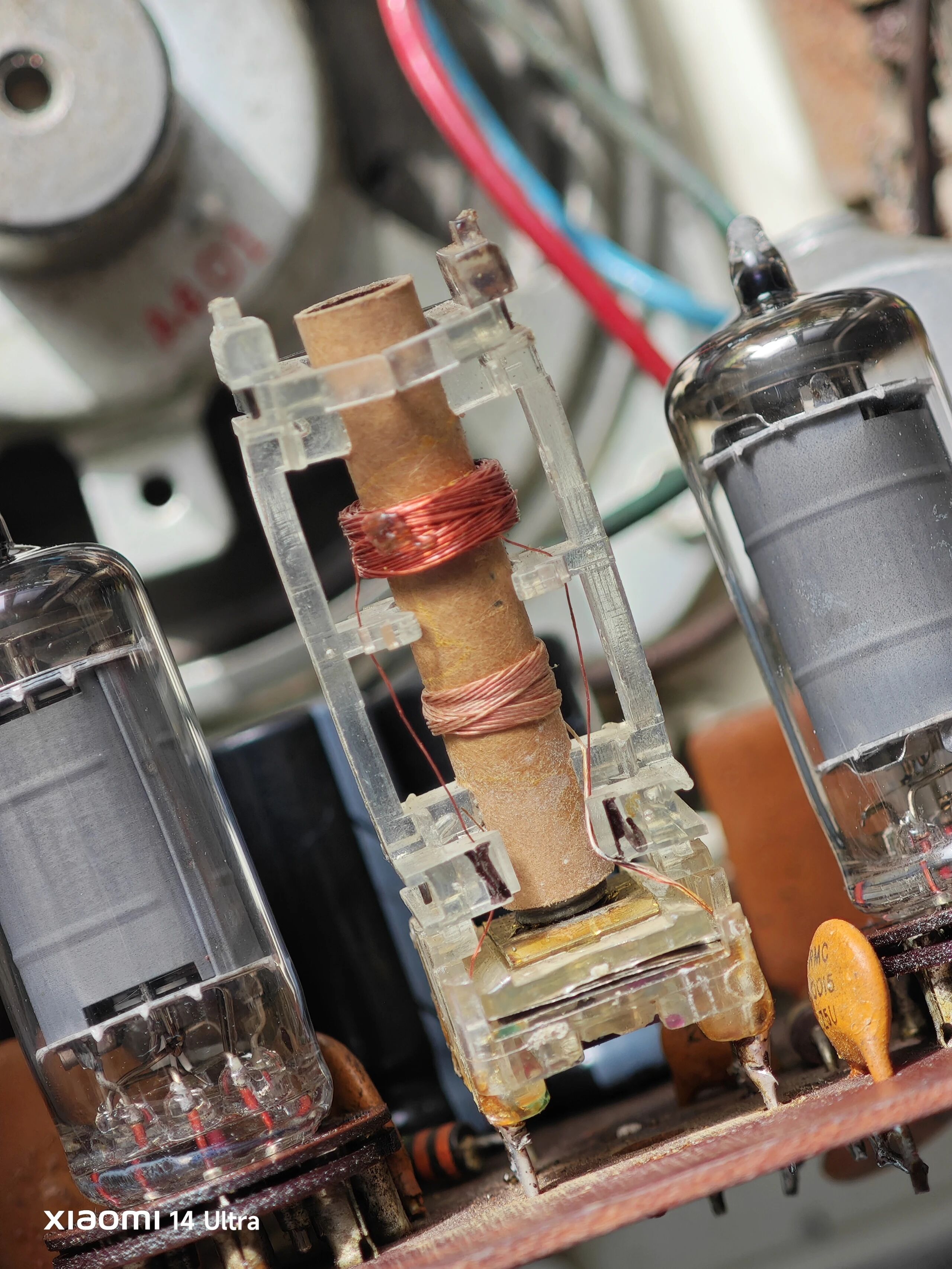

你看它上面有两个线圈，上面这个线圈是调幅，下面这是一个调频。它就有3个抽头，它的两组线圈是串联起来的，这个线圈的头接在一个脚上，尾接到一个脚上，这两个线圈它是串联起来的，公共端接在一个脚上。

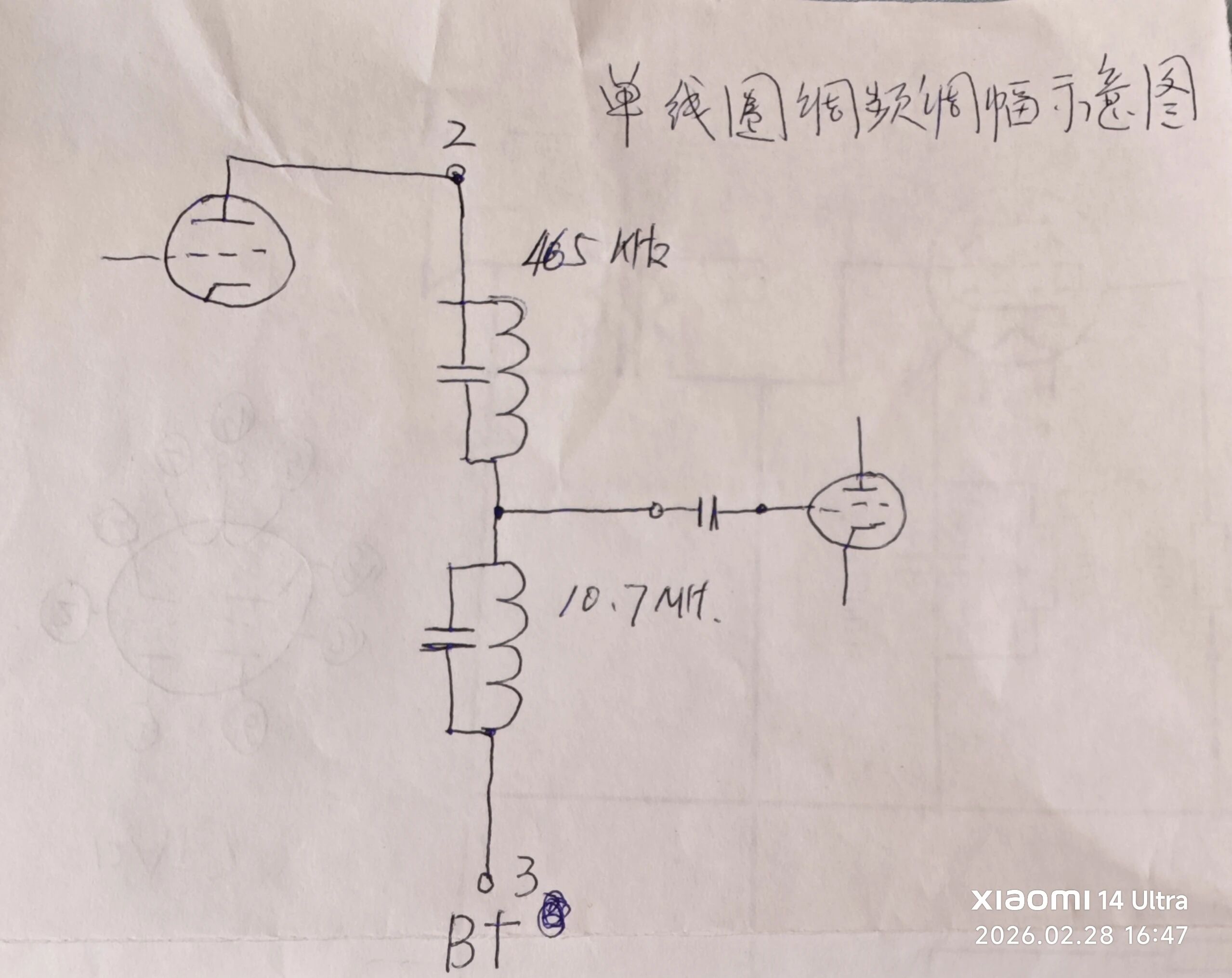

只有3个脚接线。所以我们在电路板上测试的时候，它其实就是3个角互通的，其中一个脚是空脚。说明这个我们的判断还是对的，单线圈中周原理如图。单线圈效率比较低，性能也不太好。我决定把它换成这个双线圈双调节的中周。

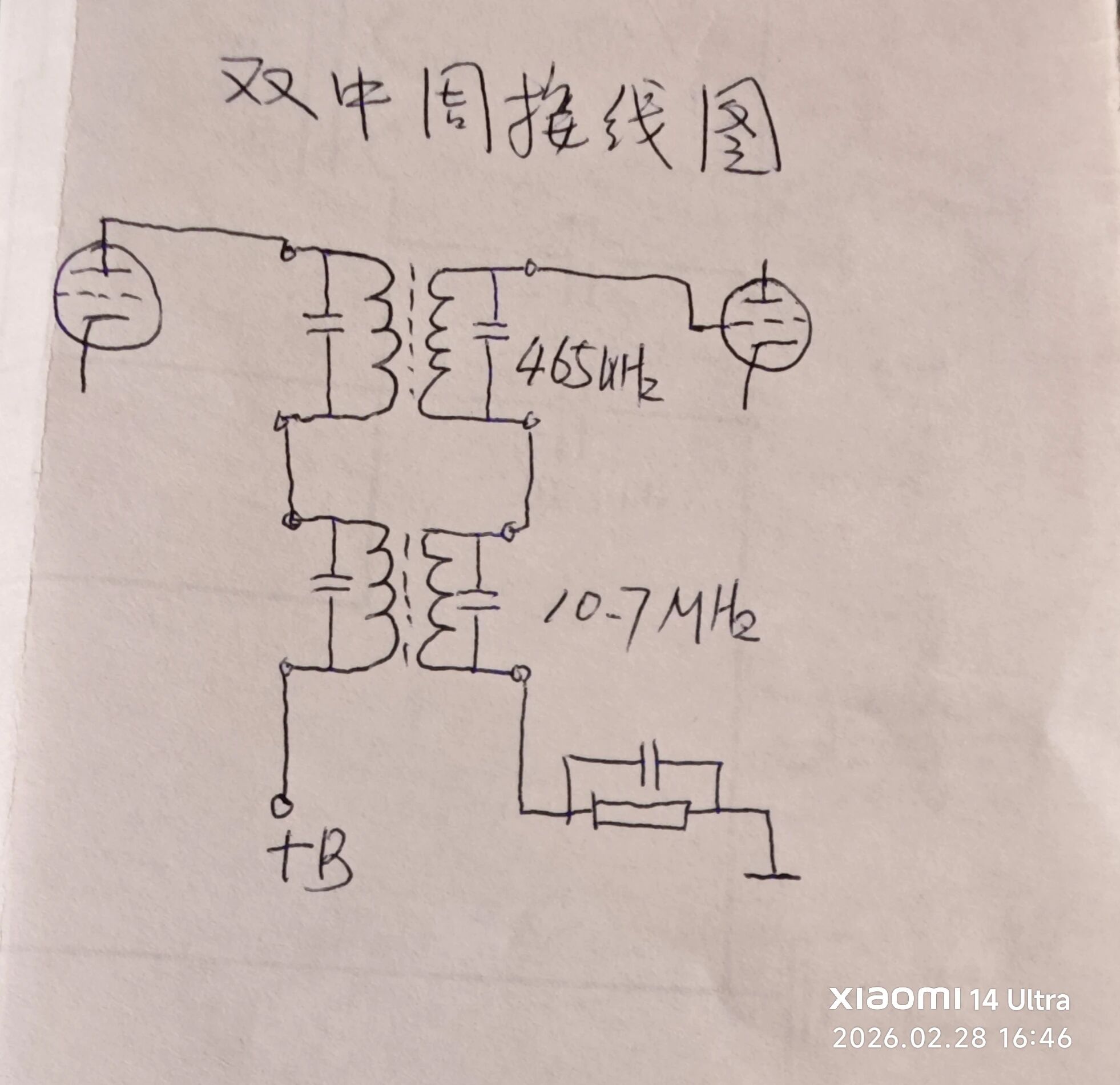

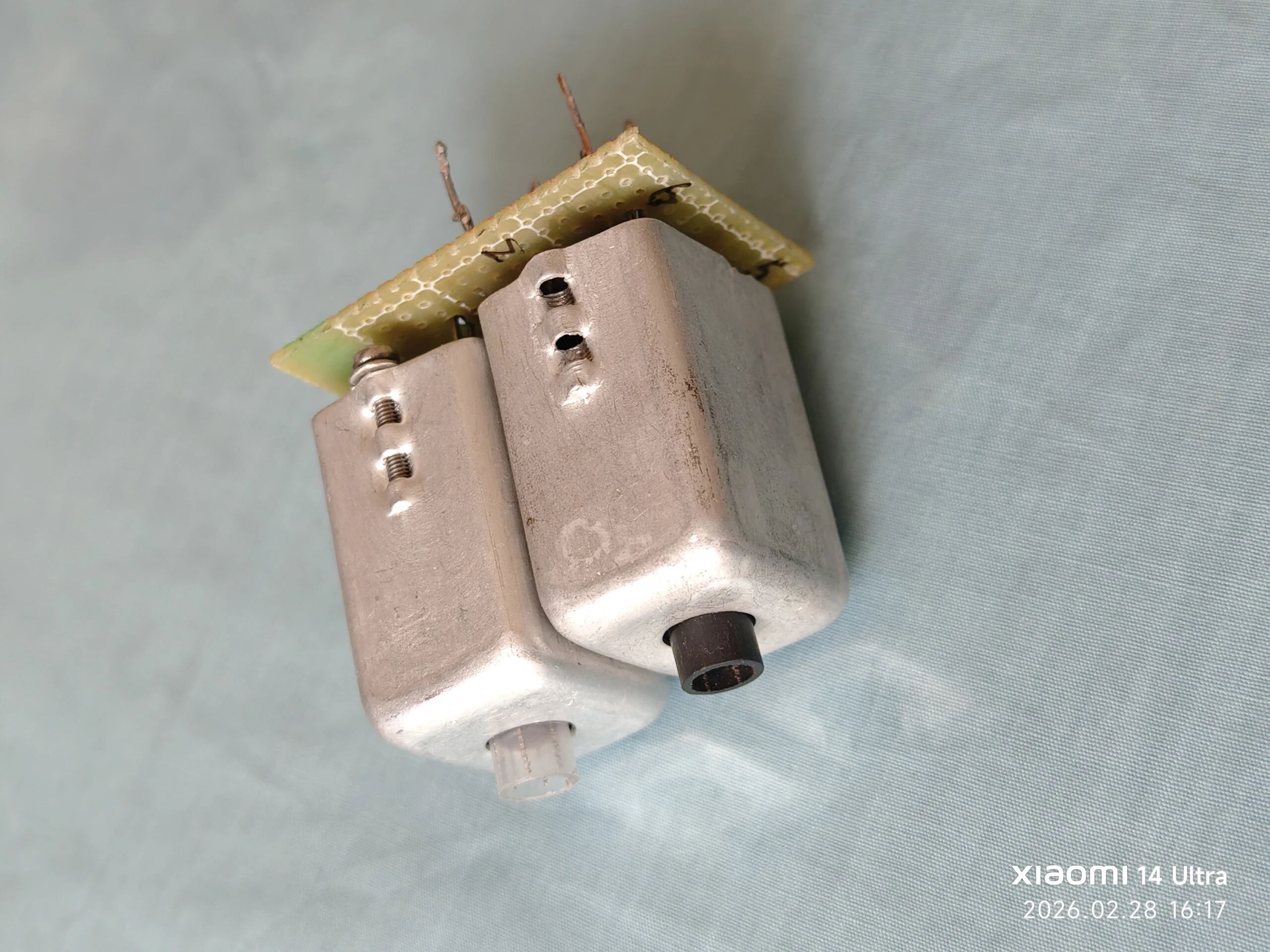

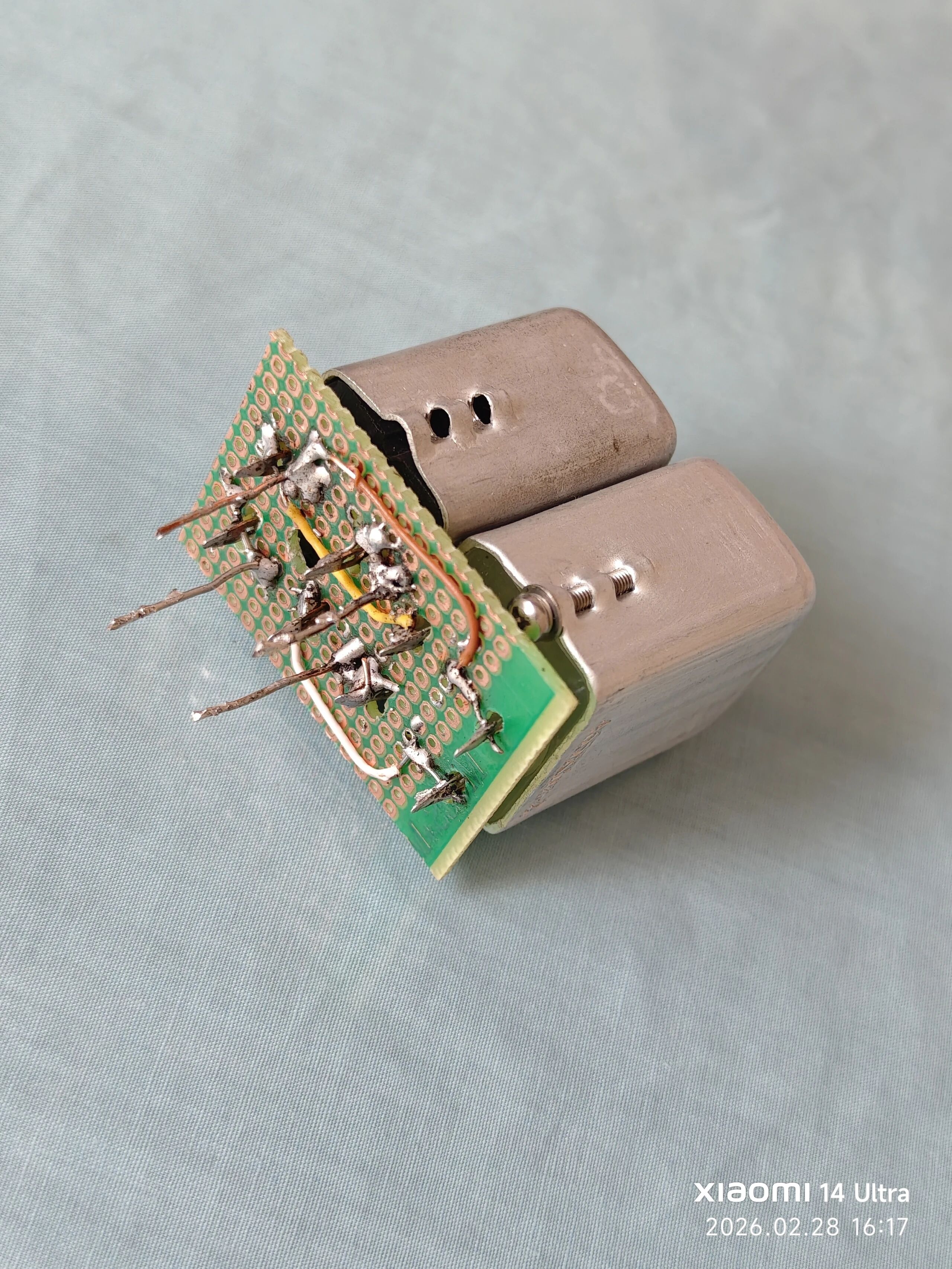

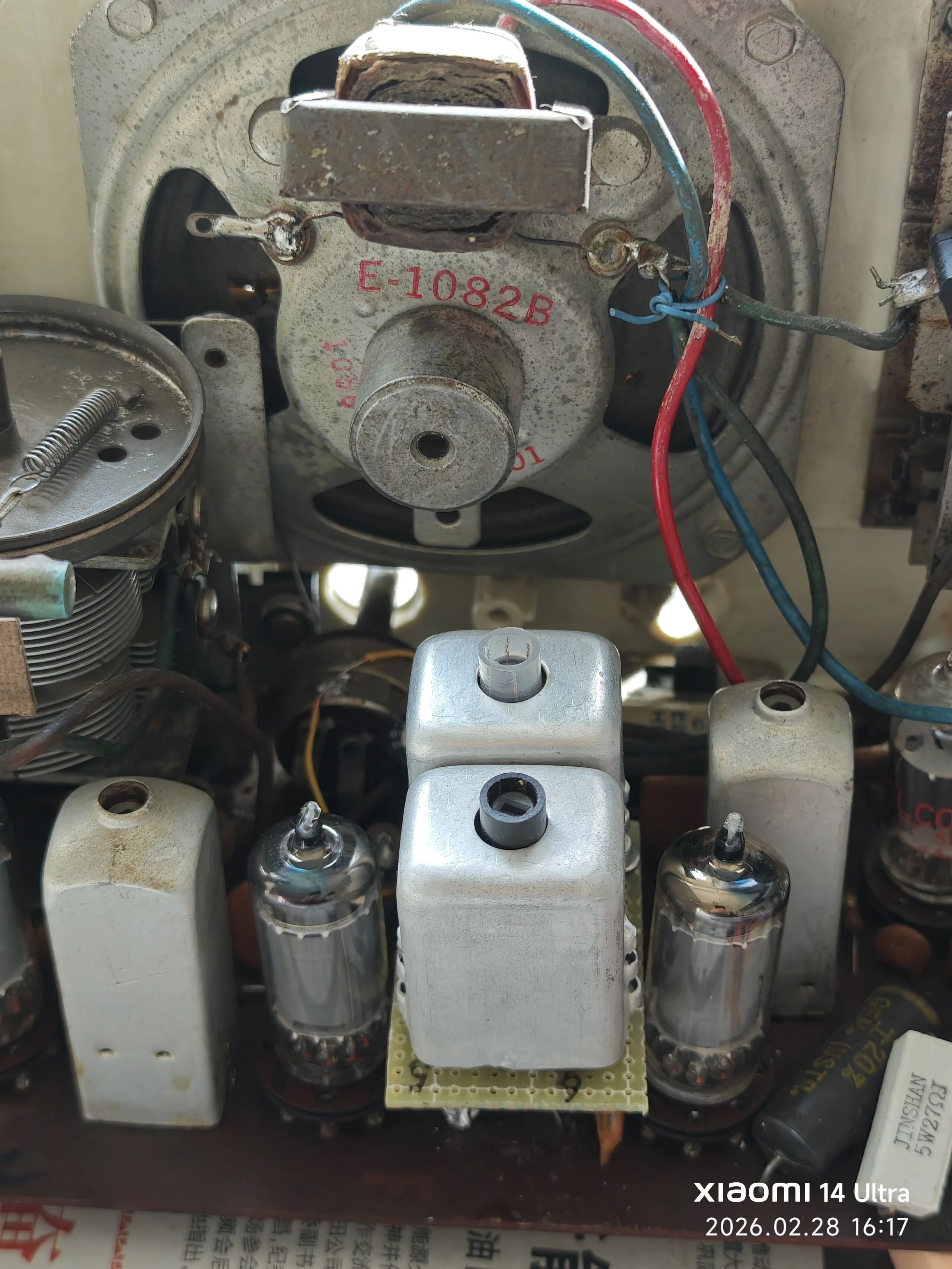

但是，这是个调频调幅收音机，要是换成一个双调节的中周，得需要两支中周，一个调频中周，一个调幅中周，那原先这个地方它装不下，所以我就做了这么一块板，把这两个中周放在一块硬板上，这四只脚正好放到原先中周的四个脚上，接线如图。
还有什么更好的解决办法和电路的话，欢迎各位爱好者在评论区留言，咱们共同探讨。
