进口电子管调频收音机高频头检修（一）

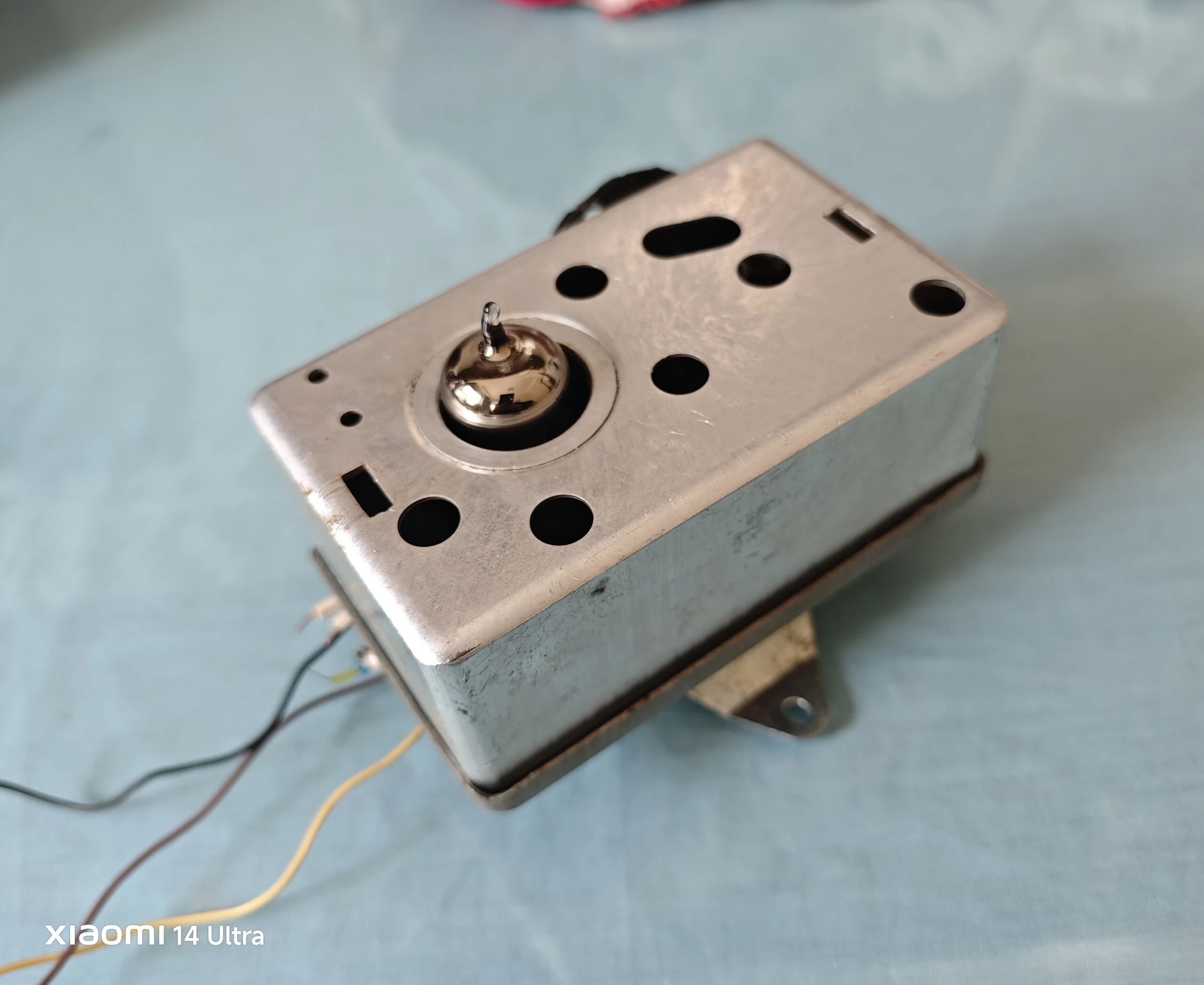

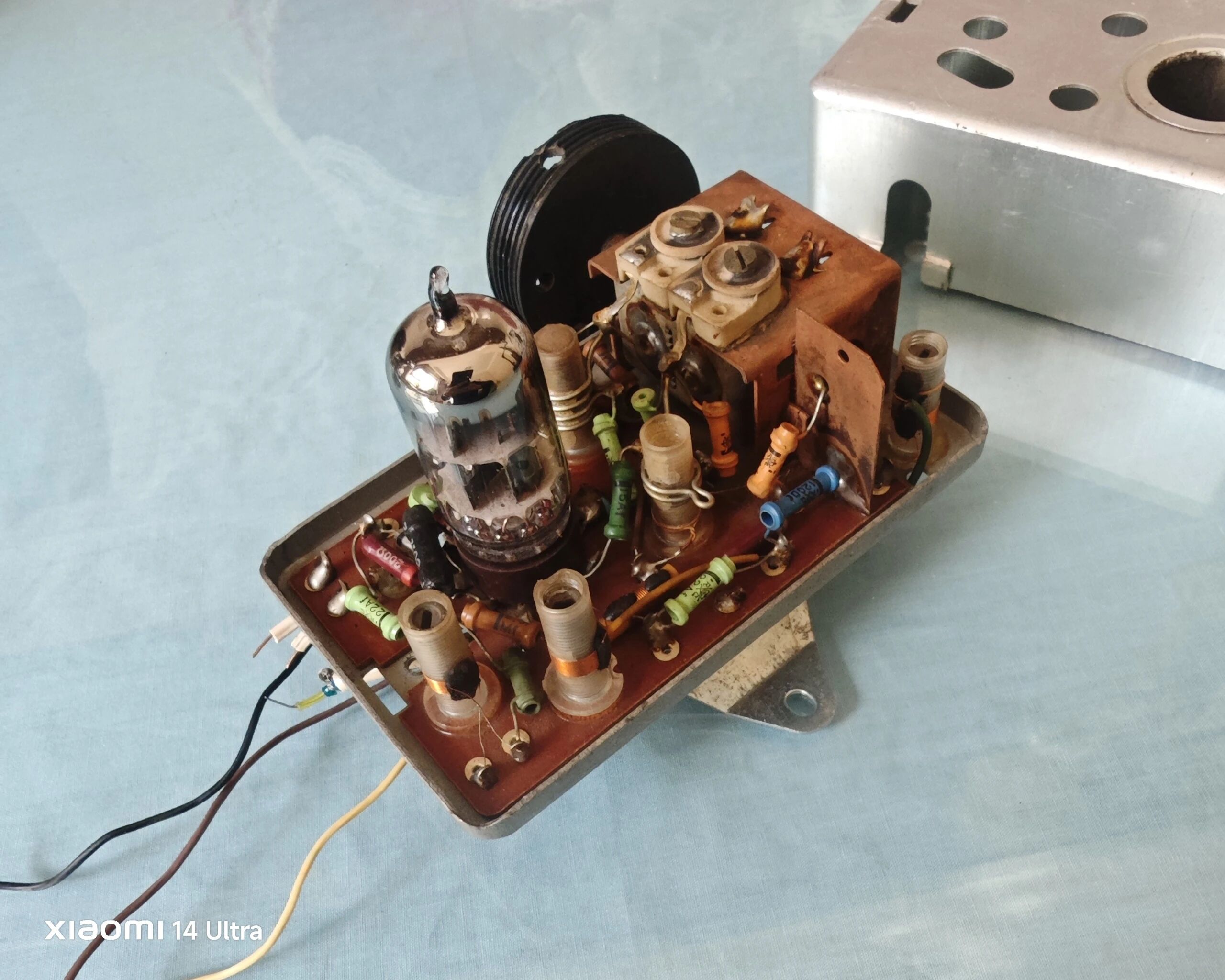

前几天给大家分享了这个高频头，这个高频头来的时候没有管子，经过网友的确认，通过这个线路板管座边上元件情况，确认了一下，他确实是使用一个ECC85电子管。它是个单灯高频头。最近我从一个双灯高频头上，找了这么一只ECC85管，我们来试验一下他到底能不能正常工作。

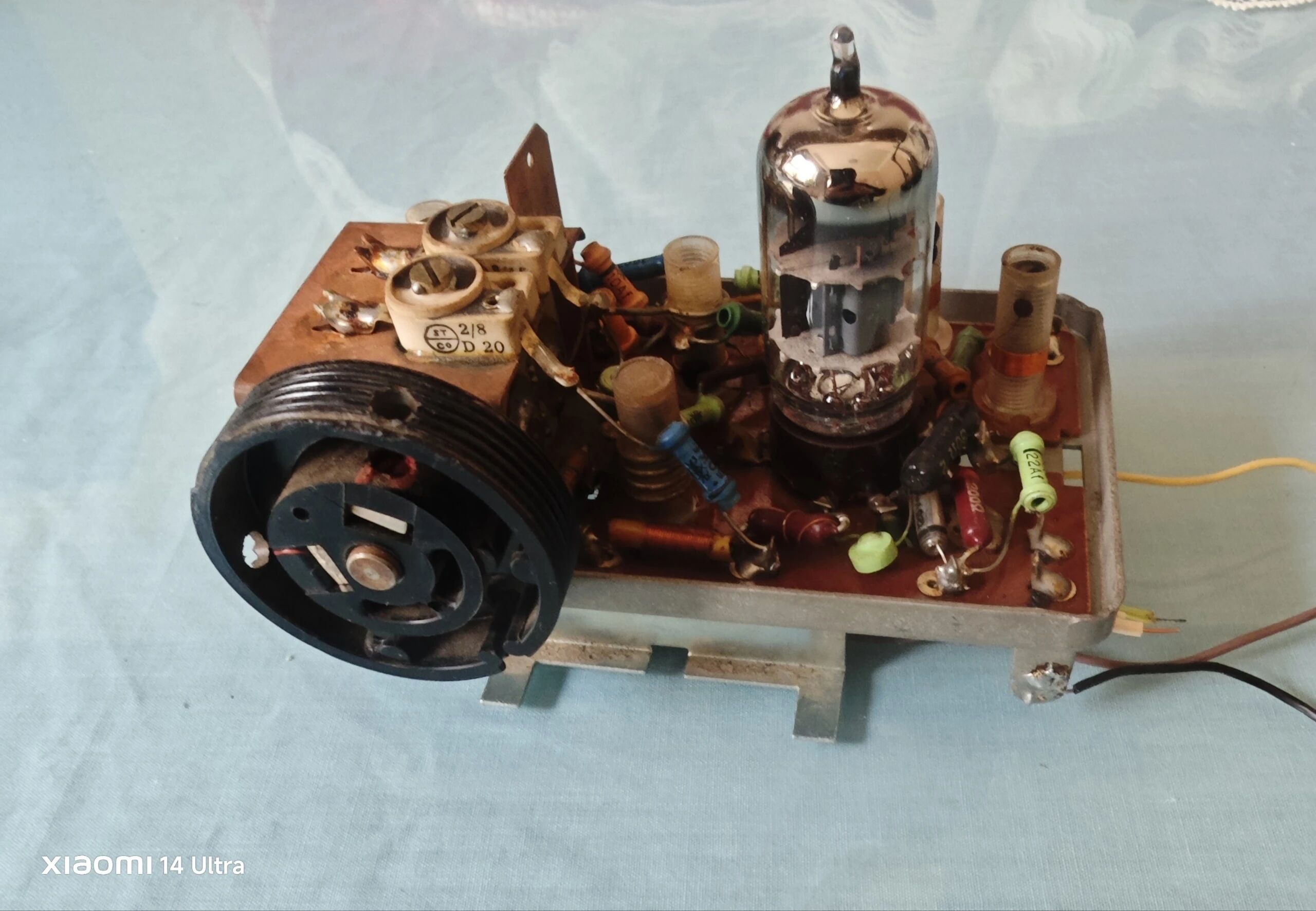

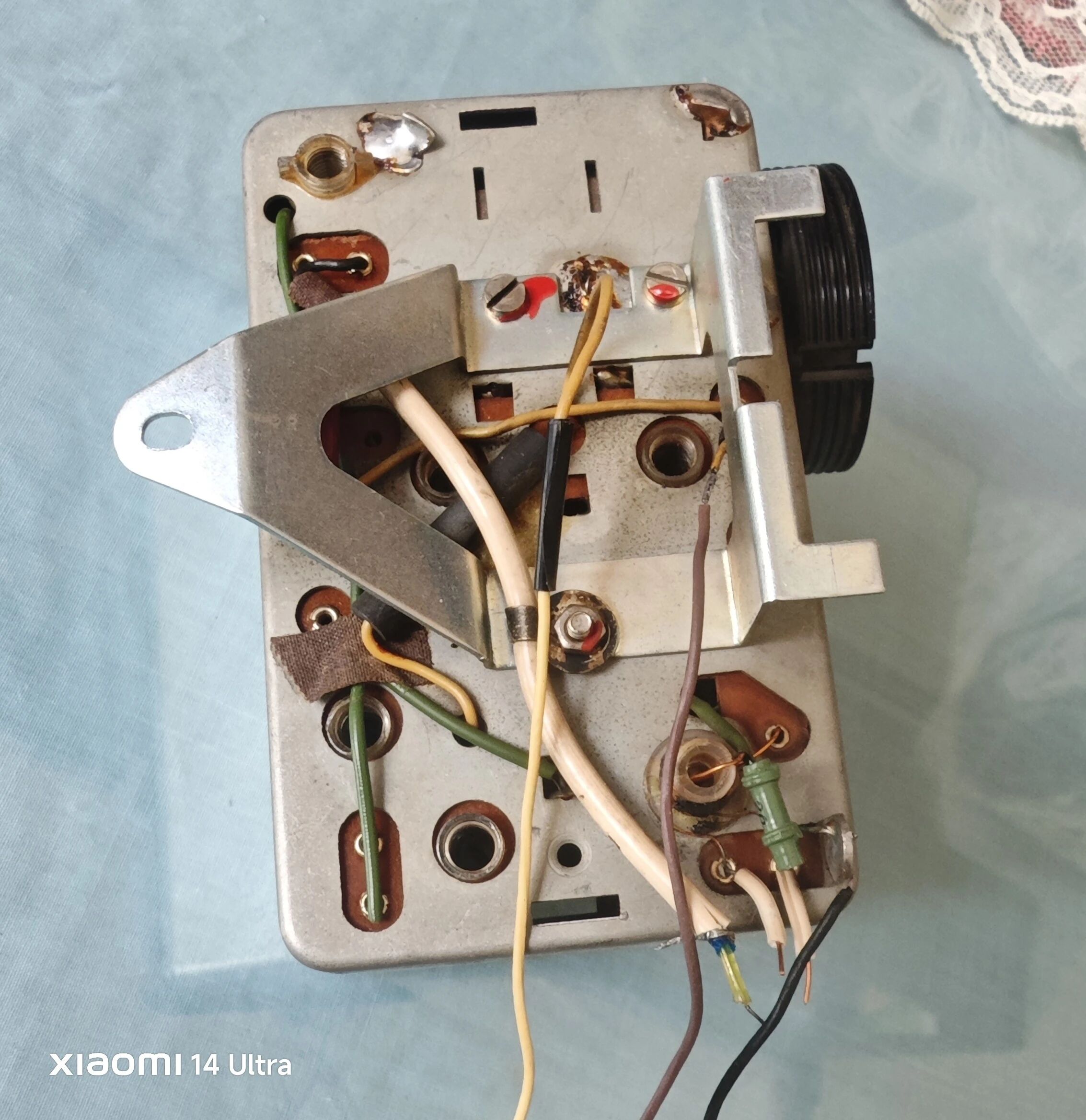

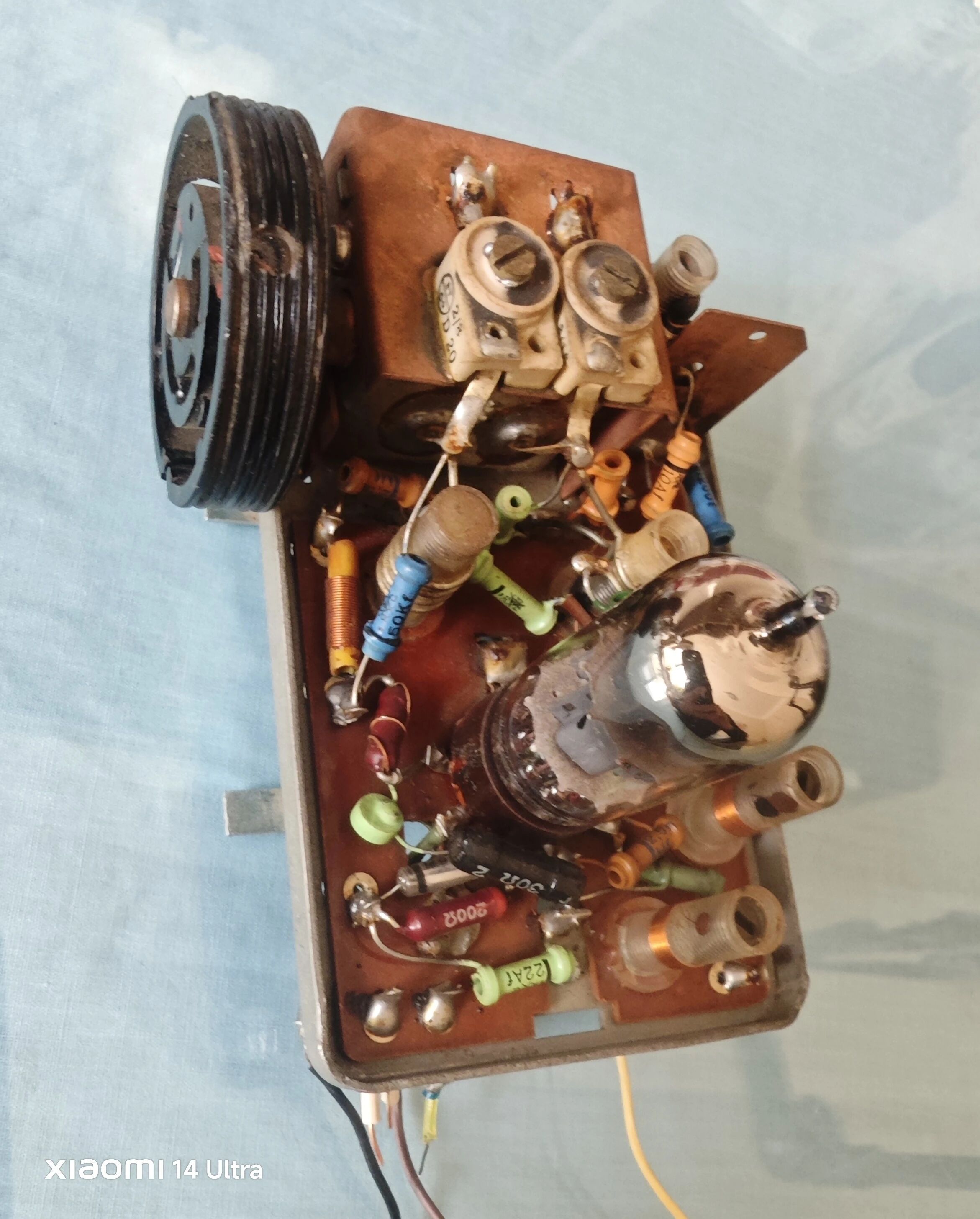

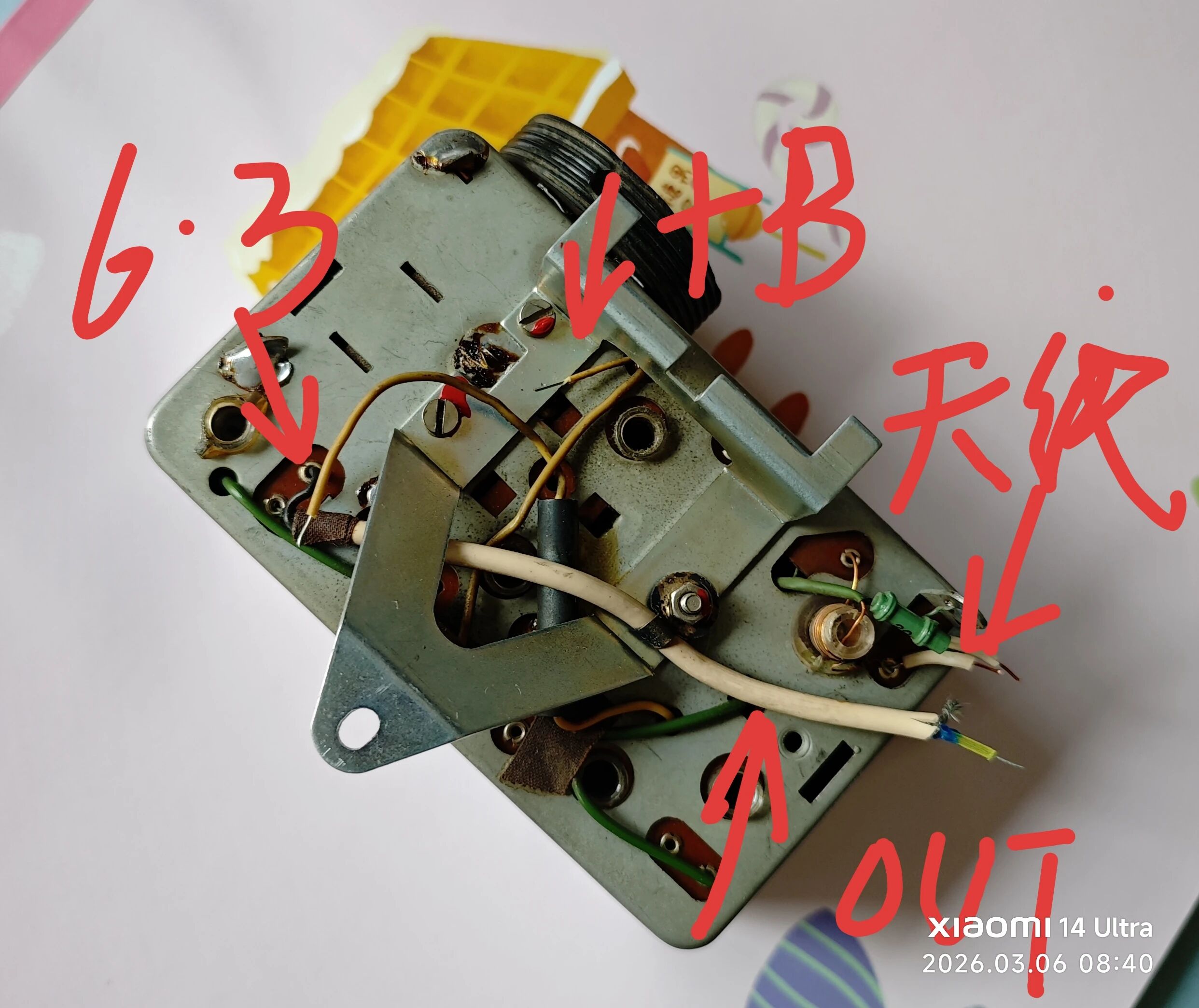

咱们上电之前呢，我们先看一下它的这个接线，这是它的背面接线图。这种高频头一般情况下它都是剪线的，我们要分清楚它的各条线，到底接什么？是怎么个功能。因为它没有图纸，我们只能从这个元件面。从它的这个管脚是什么功能来区别，倒推到这个反面这个线来看一看。一般像这种剪线高频头来，它几乎都是剪五根线。一根是6.3伏灯丝线，一根是阳极高压线，还有信号输出线，天线输入，还有一个就是地线。因为我们已经确认了这个高频头是用Ecc85。那么我们先从6.3伏灯丝供电这个线路先走起，它的灯丝供电是4，5脚，从这个管座上来看，4脚就是接地端，5脚端它就焊了一根线，我们从背面看一下它的线，它出来是到什么位置去了，这根黄线就是6.3伏灯丝线。再找阳极线，阳极高压线怎么找？因为这根管子，它的1，6脚是屏极，也就是阳极，那么这两个脚供电是一个电源，我们只要找到一个线就可以了，供电线这两端绝对是连起来的，我们先找这个1脚的线，它就引出来了一个剪线位，这根线就是屏极线。其它线就好找了，一目了然。

这个接线这个线序咱们也搞清楚了，咱们现在为了试验这个高频图到底能不能起振，能不能正常工作，我们只接这三根线，一个地线，一个屏极高压，一个灯丝，我们只接这3根线啊，我们把管子插上以后，我们现在把电源接上，先实验一下它到底能不能工作，能不能起振。电源通电。它灯丝是亮了。说明这个灯丝供电是正常的，它现在到底能不能起振，我们来测试一下，频率计没反应，那说明啥问题，说明它就不工作，没有起振，经测1脚屏135伏，6脚屏它是105伏。供电电压也是正常的，现在问题来了。这个高频头。灯丝供电正常，屏压正常，他怎么就不工作呢？各个阻容元件表面光亮如新，有没有发现它有发黄和发黑的现象？也就不存在质变。电容全是磁管电容，也没有发黑发黄的现象。线圈也还是比较新的，没有发现开路现象。到此为止，就感到比较纳闷了。他为什么不能工作？请各位朋友也帮助分析一下，也能不能找到它的故障点，也可以在评论区留言，咱们共同探讨。下次再给大家分享这个高频头的检修。
