矿石收音机怎么制作？

如果你想亲手制作一台收音机，强烈建议从制作矿石收音机开始！



制作一台收音机是一个非常有趣的电子项目，它能让你了解电磁波、调谐、检波和放大等基本原理，同时锻炼了动手能力，并收获了别样的情趣！



矿石收音机也承载着老一辈电子爱好者的美好回忆！



矿石收音机是早期最普遍、最简单的收音机形式。



那么矿石收音怎么做呢？



矿石收音机是最原始、最简单的收音机，适合完全零基础的初学者。它不需要电池或电源，声音能量直接来自无线电波。



它的工作原理简单：



利用天线收集空中的调幅无线电波，通过LC调谐回路选择特定频率的电台，再用矿石（或二极管）进行检波，最后通过高阻抗耳机将音频信号转换成声音。

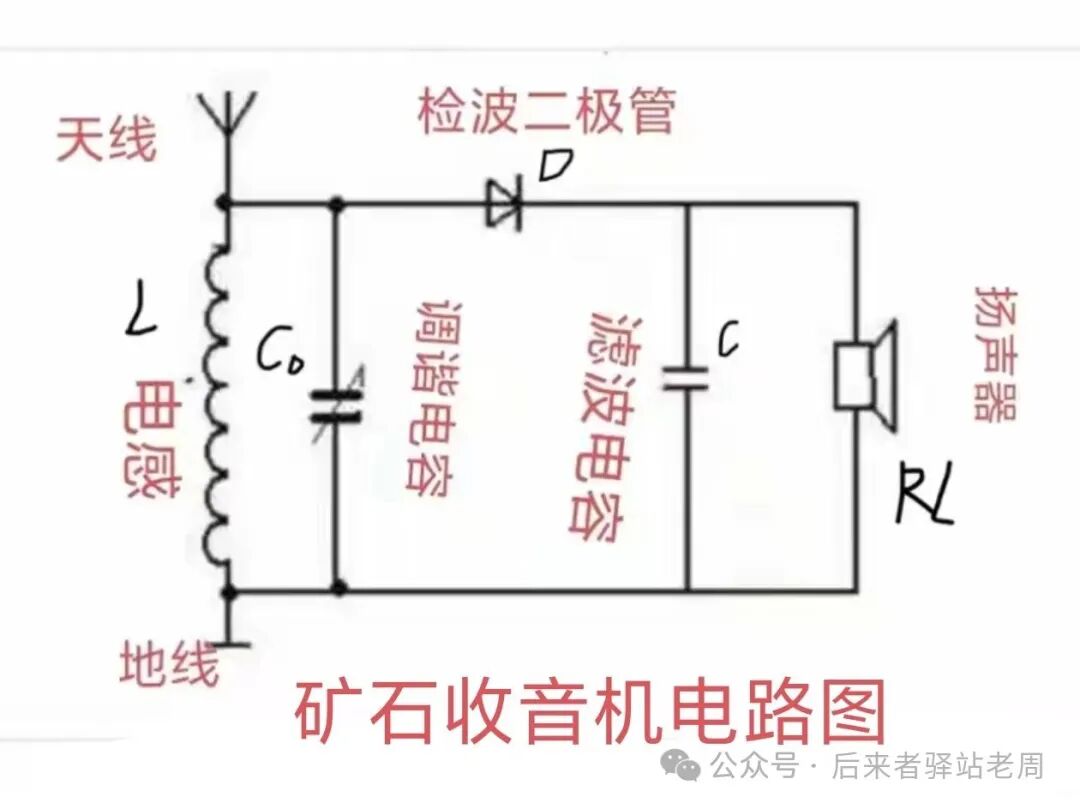

它的电路图也简单:





制作时材料选择：



①检波器D： 1N34A 锗二极管（最易获取，代替传统的矿石）



②调谐线圈L：可以用漆包线(0.4公厘)在纸筒或PVC管上绕80-100圈。



③可变电容器Co： 一个单联可变电容器Co（约270pF）。



④天线：一段尽可能长的导线（5-15米，越长越好，甩出窗外）。



⑤地线： 连接真正的地面，如接到自来水管或插入潮湿土地的金属棒上。



⑥耳机：必须使用高阻抗耳机（2000欧姆以上），普通手机耳机无效。



⑦接线柱和导线： 用于连接各部分。



⑧一个滤波电容C:采用云母电容(0.001~0.0001uF)，滤除高频干扰。



这是一个经典的电路，非常简单。



制作步骤：



①绕制线圈：



在直径约5-7厘米的圆筒上紧密绕制漆包线(0.4公厘)。可以在绕到约50圈时抽出一个头，作为接天线的抽头，方便后续调整。



②连接电路：



按照电路图，用电线将各个元件连接起来。可以使用面包板或直接焊接。



③架设天地线：



将天线尽量高地悬挂在室外，地线可靠接地。这是收音机能响的关键。



④调谐收听：



戴上高阻抗耳机，缓慢旋转可变电容的旋钮，就有可能收听到当地的强电台广播。



该电路简单，成本极低，无需电源，是学习电磁波原理的绝佳方式。



由于该电路太过简单，因此声音很小，只能驱动高阻抗耳机，接收效果严重依赖天线和地线，通常只能收到1-2个强台。
