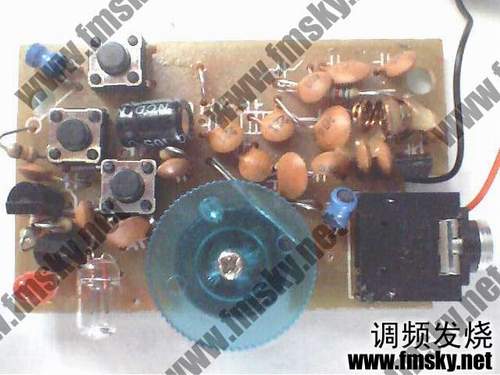

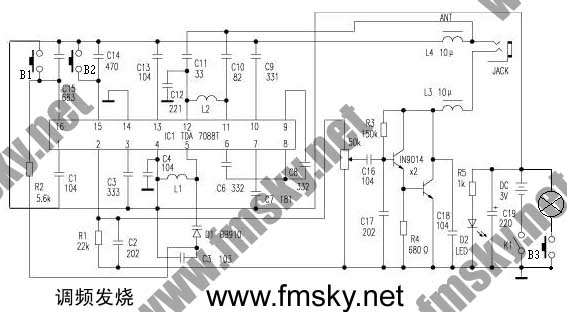

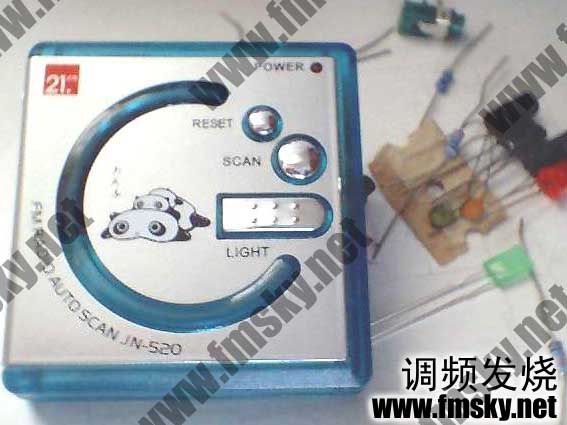

我装TDA7088电调收音机 广播发烧网 发布于 2003-9-25 00:00 电路及维修 听见世界 - 听见爱内置全球5万多个在线直播网络电台,你想听什么,来这里找找我要听广播近日一个朋友送了一套袖珍FM电脑选台收音机散件给我,它是采用飞利浦公司开发生产的TDA7088T集成块,TDA7088采用16脚双列扁平封装,工作电压为3V,该电路除包含FM收音机从天线接收到鉴频输出音频信号的全部功能外,还设有搜索调谐电路、信号检测电路、静噪电路以及压缩中频频偏的频率锁定环FLL电路。TDA7088T电路的中频频率设计为70kHz,外围电路不用中频变压器,其中频选择由电路内部RC中频滤波器来完成。该机像数字调谐收音机那样采用电调谐按钮(scan),另一只是复位按钮(reset)。电路接通电源后,按一下搜索按钮,电路自动地由频率低端向高端搜索电台,一旦搜索到电台信号,调谐自动停止。如果接着按一下搜索按钮,电路继续往高频端搜索电台。当调谐到FM接收频率最高端时,只需按一下复位按钮,本振频率即回到最低端,搜索调谐又重新开始。还有一个照明开关(light),当它按下时小灯泡发亮。下面介绍该机的原理: 它采用耳机线作为天线,由耳机线感应到的FM信号从TDA7088T集成块{11}脚进入混频电路,与本振混频后产生70kHz中频信号。电台信号送入集成块11和12脚,电感L2、电容C10、C11、C12构成输入回路,电路的频率由L1、C5及变容二极管D1决定。由图可见C1为静噪电容,C6为中频反馈电容,C7为低通电容,15脚为搜索调谐输入端,C14为滤波电容,16脚为电调谐、AFC输出端。在组装时按照线路图,把元件焊到线路板上。这里需要特别注意的是两只空心线圈,圈数少的那只是振荡线圈,安装在集成块的4和5脚之间,另一个圈数多的是输入调谐回路线圈,安装在11与12脚之间,由于中频频率选得很低,本振信号很容易从天线输入端窜到电路里造成干扰,所以这两只线圈的位置要放置成相互垂直。焊接时要注意TDA7088T的管脚排列方向,不要弄错,焊接用的电烙铁外壳要接地,不要在线路板通电的情况下焊接线路板上的元件。安装完毕之后,要认真检查,避免有错焊、虚焊和短路等现象,确认无误后进行下一步调试工作。调试方法:调试:先用一个直流电源(用电池)接到16脚上调收音机的频率覆盖,将直流电源调到Vcc-0.1V的电压值上(如收音机所用的电源Vcc=3V则调到3-0.1=2.9V),拨动振荡线圈的间距即调节其电感量使收音机收到87.5MHz的信号,然后把直流电源调到Vcc-1.6V的电压值附近,只要能收到108MHz的信号就可以了。频率覆盖调好后,去掉直流电源,即组装调试完毕。该机接收频率在88~108MHz范围(由于SC1088集成块与TDA7088T集成块性能及引脚一样,可相互直接代用)。电路见上图所示。特殊规格可将本机接收频率调为76~106MHz。 调频发烧版权所有AI时代的效率工作台 小蜜蜂 xmi4.com一家人的个人效率工作台 —— 导航、待办、便签、记账、资讯、电台与在线工具收进一个主页去看看 #收音机 推荐阅读✦广播基本常识、收音机选择及收听经验✦不吹不黑,说书的小草莓评测科多笙SR286收音机✦50~70年代国产收音机的几款经典机型✦中国收音机百年史✦AM/FM收音机的安装与调试✦浅谈网络收音机(2024版国内篇)✦港人深度解析德生R9700DX十二波段收音机✦带有FM收音机功能的手机选购指南✦快乐就是如此简单,飞傲RR11便携式立体声收音机内测版体验✦德生PL757、R-9701、R-818、R-202T系列收音机原理、维修与实测数据 上一篇 德生PL200数调收音机印象 下一篇 dxman羊年第二波:2月至6月间的26枚QSL
