15060065之===SONY 7600gr 拆机欣赏 + 根除音量电位器、SSB微调电位器噪声 之详尽手记实录===

作者:15060065a 日期:2005-11-12 人气:1610 来源:广播爱好者论坛 添加:5BCL.com
 ==前言:一代经典便携收音机sony 7600gr已经入手一个多月,对它的综合素质是非常的满意,但是人无完人,机无完机,在我一个多月来的频繁使用后,gr的音量电位器、SSB微调电位器噪声终于出现,出现了问题,就着手准备工具和材料,自己动手DIY,把这个小毛病解决掉。在前几天到村里去办事顺便捎了瓶大名鼎帝的WD40回来,好,万事具备,今天放弃午休,开工!==

    ==第一部分:拆机欣赏(对于这样一款经典机器,虽然在坛上见过其三级图,毕竟没有自己亲自操刀拆着看来得爽)==

首先是准备好所有的东西:7600gr、WD40、十字螺丝刀、毛扫、纸巾、白纸。

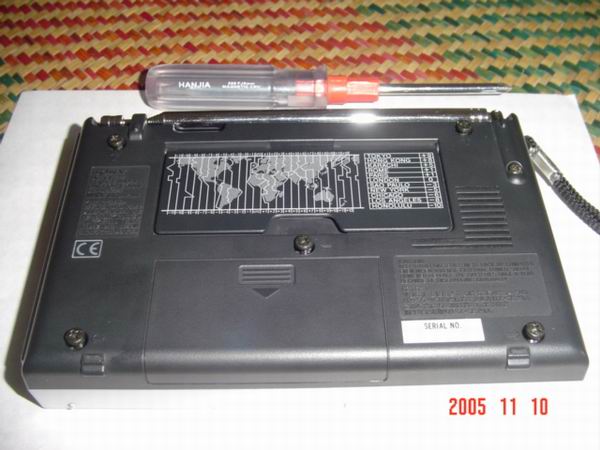

然后把机器里的电池拿出来后,用螺丝刀扭开五个螺丝,注意天线哪个螺丝不用扭! (图里面的螺丝是已经扭开的了)

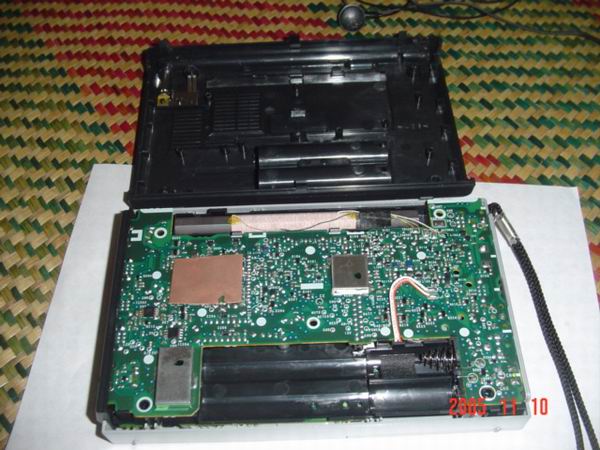

把螺丝拿走,用手轻轻扳开机器的一角,后壳就脱离了

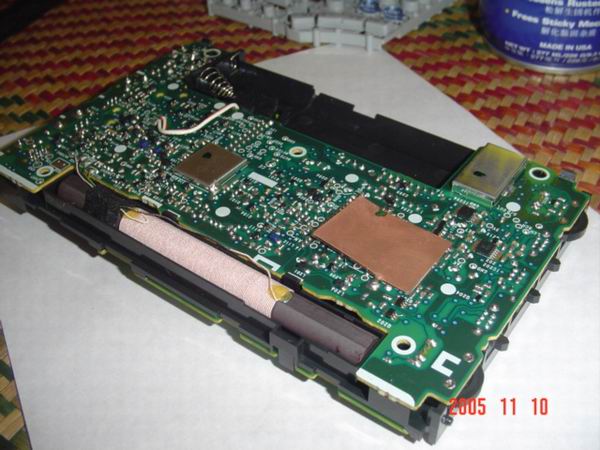

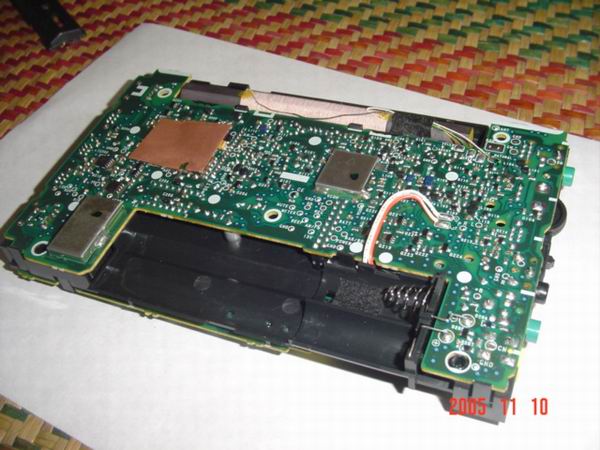

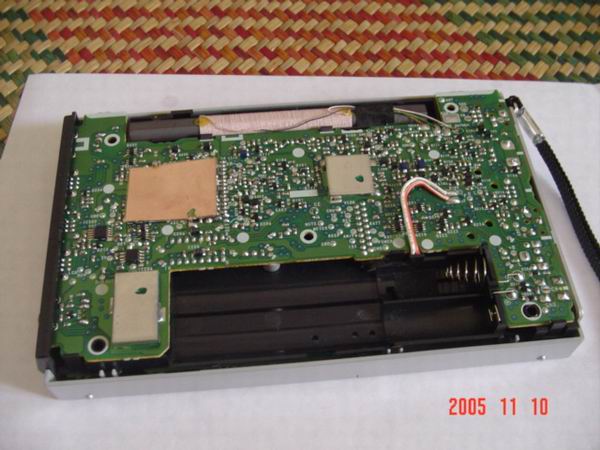

主板的背面

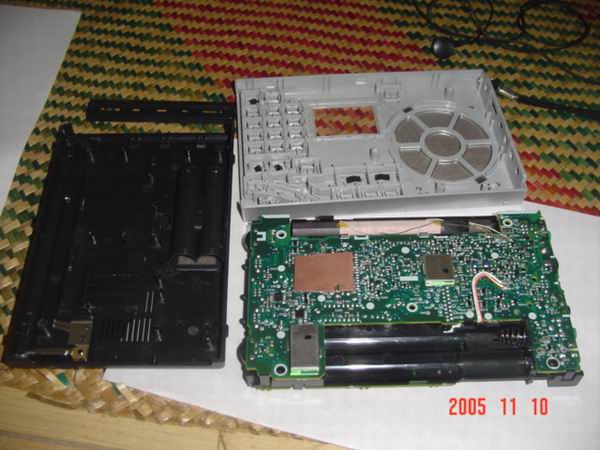

前、后面板和主板、右挡板分离


然后用毛刷做做简单的除尘工作,呵呵,图略。


机器内部欣赏,由于拍摄水平和有些图片开了闪光灯,破坏了原来的色彩平衡,实物比图片要来得漂亮(sony的机器为什么贵,看看工艺会略知一二,呵呵)

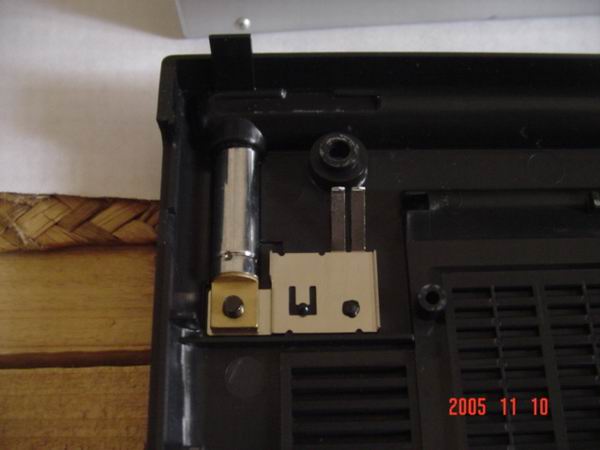

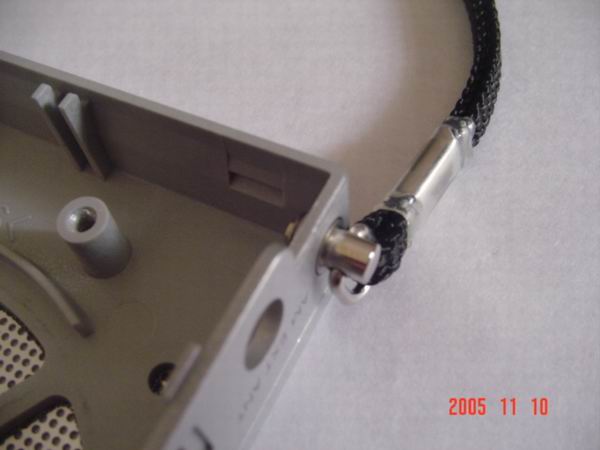

天线个主板采用弹性金属触片,方便组装和拆机


精致的金属扣,给人以安全的感觉

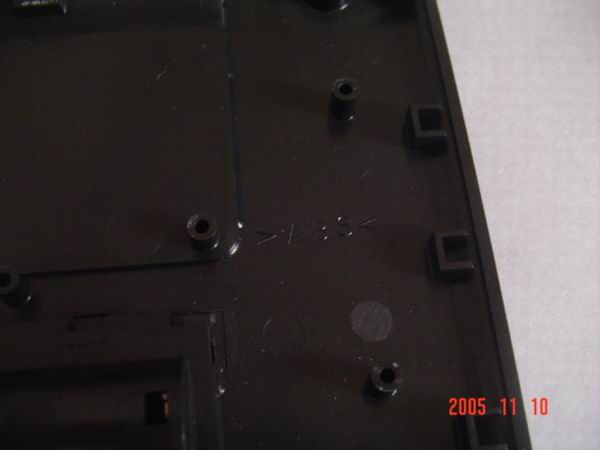

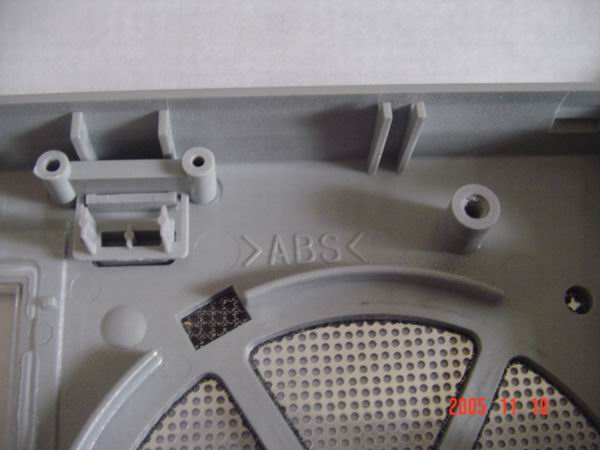

采用ABS工程朔胶的前后壳

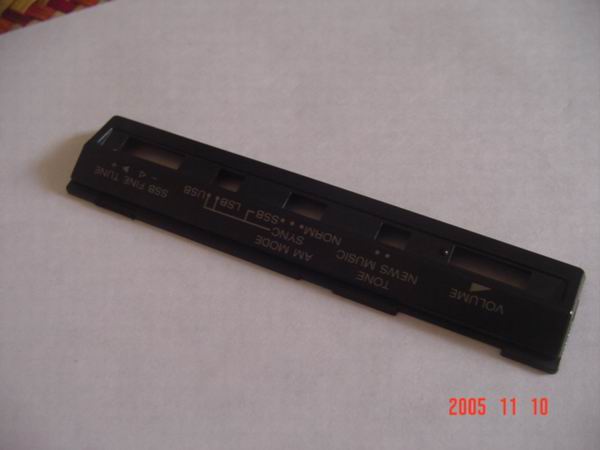

右挡板

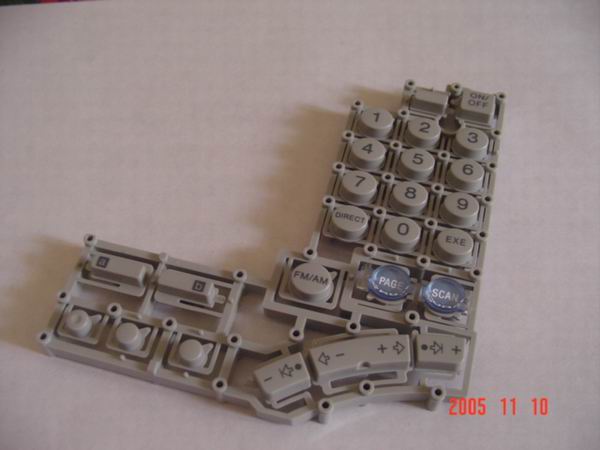

联体的键盘按扭帽,方便组装和拆开,蓝色那两个键帽是点睛之笔,个人非常喜欢

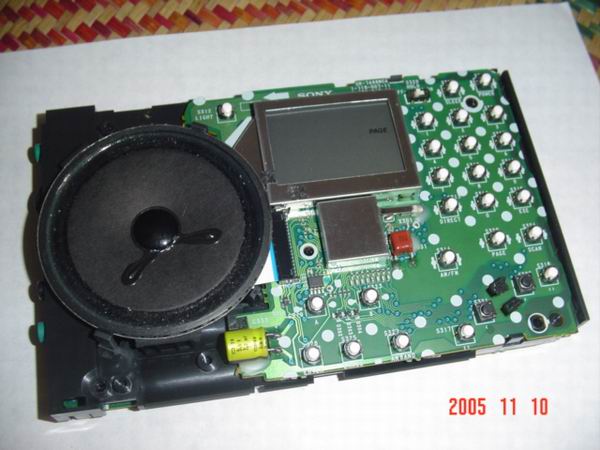

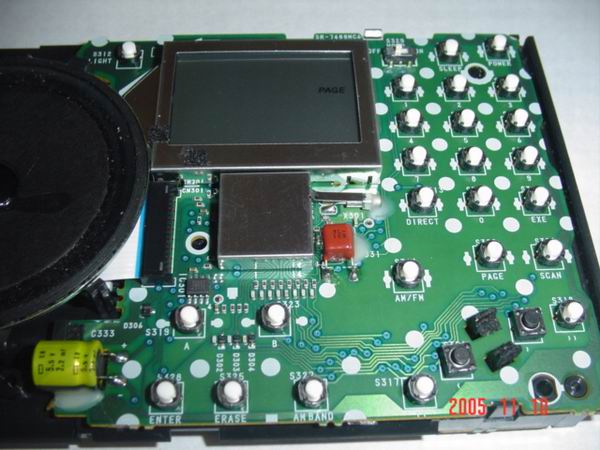

控制和显示部分的主板

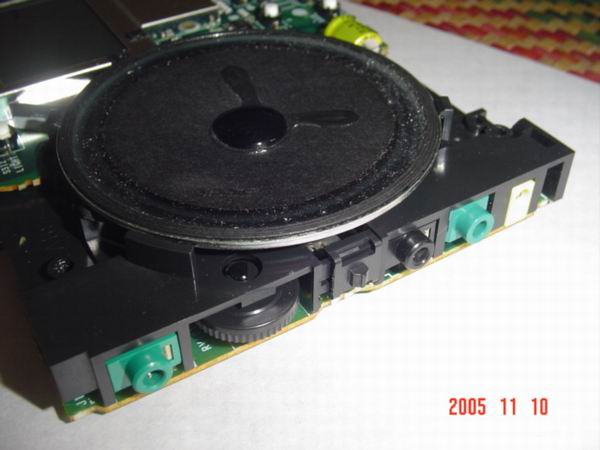

机器的喇叭,很多朋友对它的意见大着呢。缺点:开大音量就破声;优点:层次分明,较为耐听,中等音量下表现优秀,呵呵

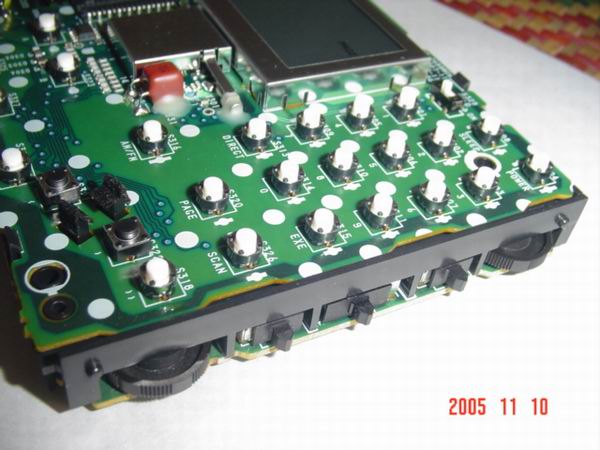

键盘按键,手感极为清脆,用过gr的键盘,再用德生收音机的键盘,就有不想用的感觉了,哈哈

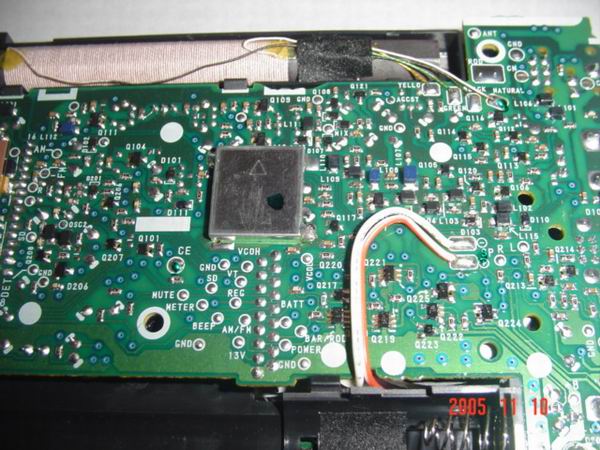

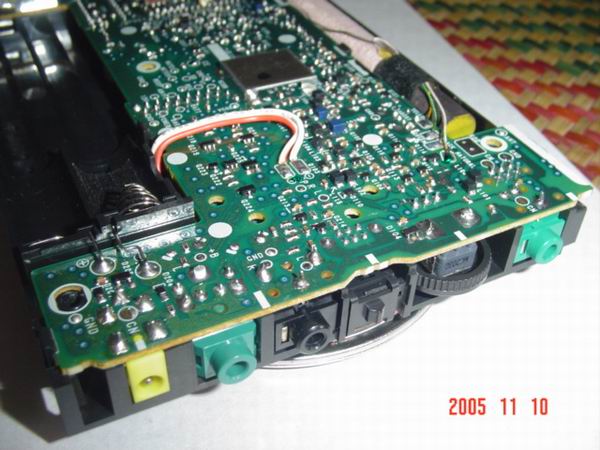

电路板的工艺,精湛啊!内行看门道,外行看热闹,呵呵





    ==第二部分:根除音量电位器、SSB微调电位器噪声==

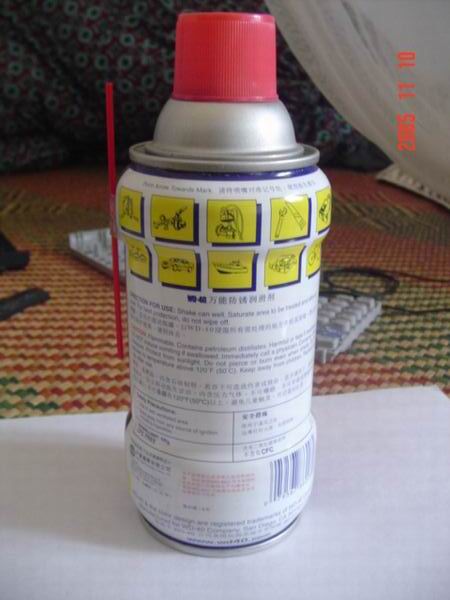

主要武器就是WD40啦

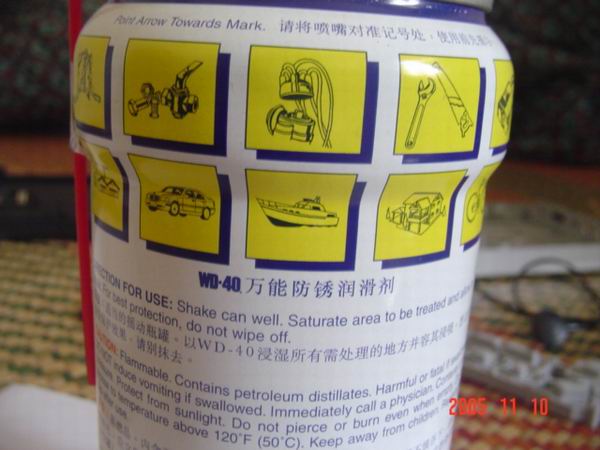

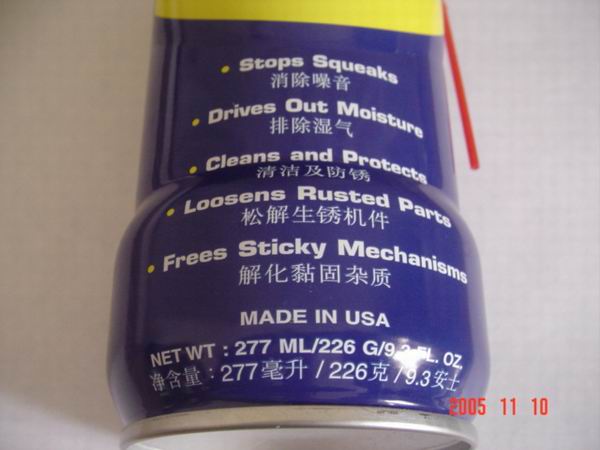

主要用途


使用场合

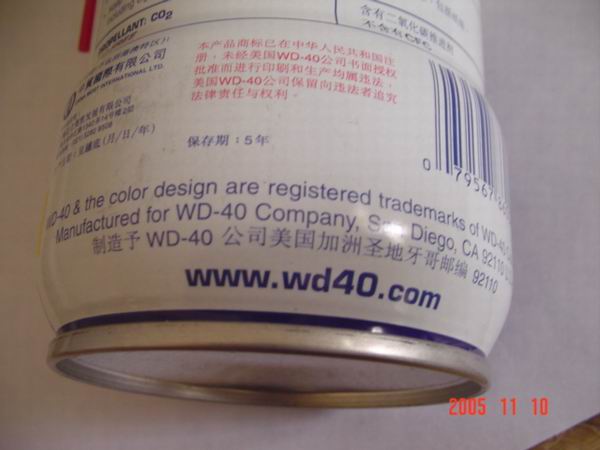

其他信息

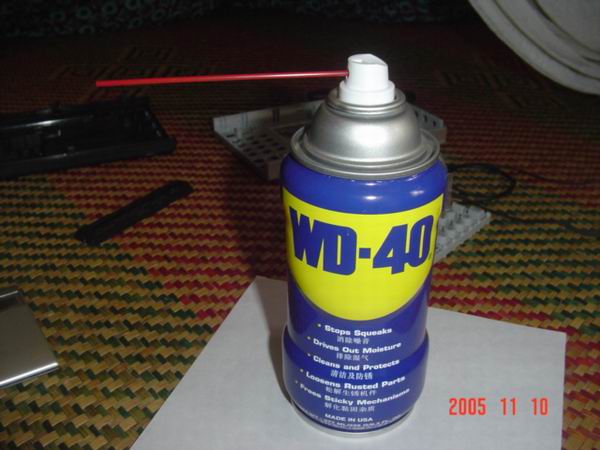

把喷管装上,方便把wd40射到小缝隙和小孔里去:)


武器准备好了,就要锁定敌人==音量电位器和ssb微调电位器==



先锁定第一个敌人,音量电位器!

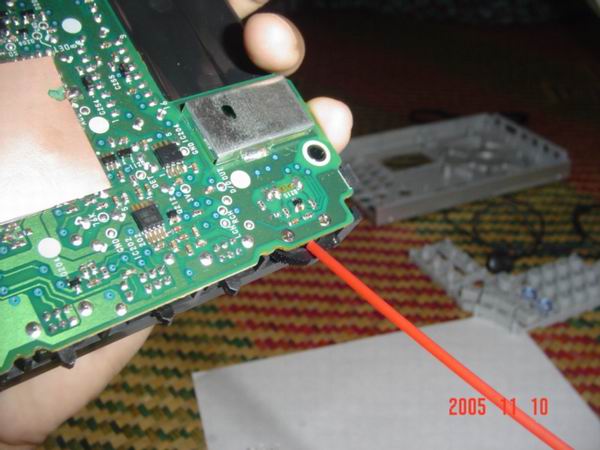

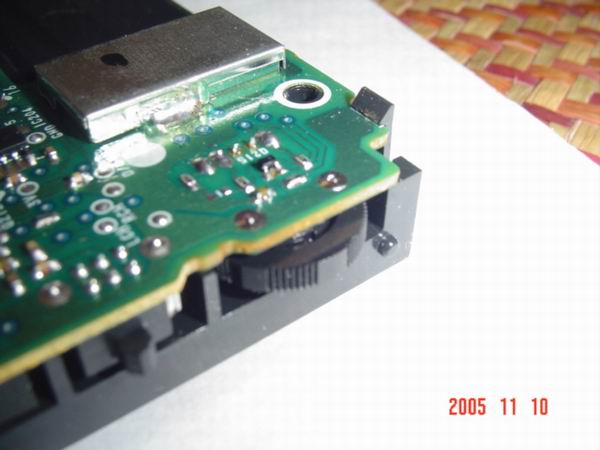

把喷管对准电位器的根部,发射wd40,注意发射的时候要一按马上放手,切记切记!!!以防过多的wd40液体射到主板上去,我图中的姿势是最佳姿势,可以防止过多的液体进去,呵呵


再锁定第二个敌人,ssb微调电位器!

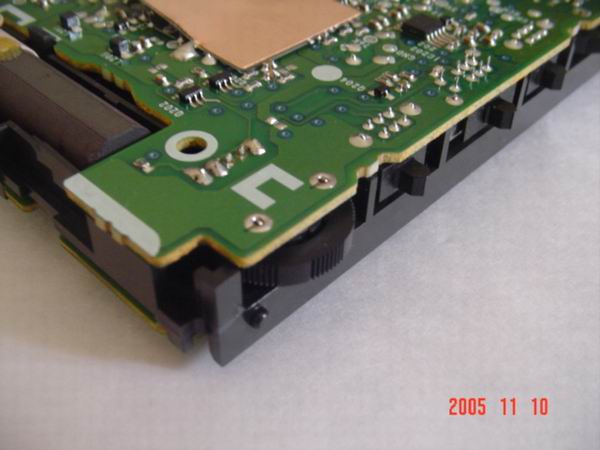

把喷管对准电位器的根部,发射wd40,注意发射的时候要一按马上放手,切记切记!!!以防过多的wd40液体射到主板上去,我图中的姿势是最佳姿势,可以防止过多的液体进去,呵呵


射了wd40要注意清理多余的液体,用纸巾细心清洁电位器以外地方的液体,图为清理后的样子


板上另外一个天线衰减电位器不用弄,这个电位器跟刚刚那两个是不同的,它本身内部带有润滑脂,手感良好,也根本没有噪音出现


清理完毕后注意做好屏幕的除尘工作,不然装回去的时候发现屏幕上有灰尘的大煞风景了。

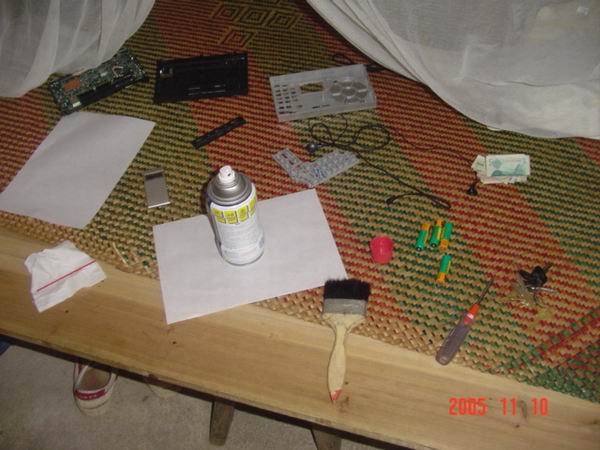

这个是“作案”现场,在我的坑上弄的,在射wd40的时候用力过度,以至于满床都是wd40,其中也省略了n多清理时候的图片,呵呵



    ==后记==
  1、通过这次折腾后,欣赏到gr漂亮的工艺,爽呀,还解决了两个电位器的噪音问题,巨爽!!!
  2、但是由于清理不彻底,机器恢复原样后发现显示屏幕上有几条细小的毫毛,晕死!
  3、这种简单的摩机比较适合我等菜鸟,哈哈
  4、希望对有7600gr的朋友或类似电位器有毛病的机器有所帮助。


===15060065执笔于2005年11月10日下午===
