因水平有限,加之打字生疏,问题在所难免,敬请各位批评指正.
【电源】
▲两节5号电池作为电脑、时钟及频率显示之用.
▲如果每天正常音量开机4小时,约用1年.
▲如果显示变淡,说明电池用完,请及时换新,以免漏液.
▲更换电池后,原有记忆消失,要重新设置.
▲如果空气太干燥,可以出现以下现象:
时钟及频率显示消失/少笔画/时钟显示为0,频率显示为150.0KHz.
修复方法:把主开关开关一次或取出电池再装一次.
▲三节大号电池(SONY SUM-1)用于收音机.一般对AM/AIR可用32小时,对FM可用45小时.
▲可外接电源适配器供电.适配器插头应是外正内负的.插上4.5V插座后,内部电源断开.也能使用汽车电池.
▲检查电池电压
开机后按BATTERY CHECK键.如LED指示灯亮在绿带之下(亮灯少于5个),要更换新电池.
【时间设定】
▲按PRESENT TIME SET键,同时转动飞梭,将时间调到即将到来的整点时刻.一旦听到其他收音机传来的整点时刻信号.立即放开按纽即可.当然接收BPM 时号更好.
▲本机有12小时和24小时两种制式.开机后先按SHIFT键不放,再按12H或24H键(蓝色标示),就能进行转换.
▲换电池后,本机默认的是24H制式.

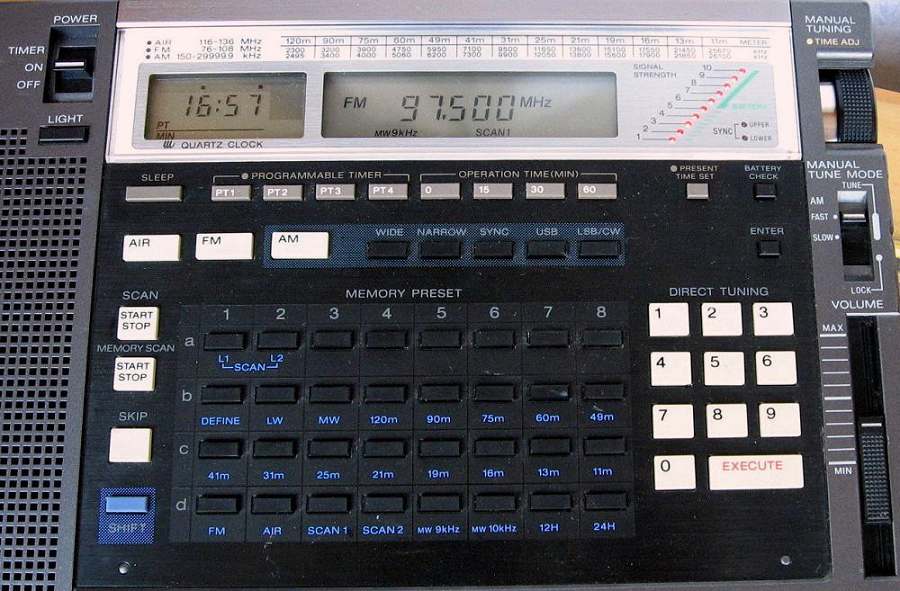

前面板上的键与纽
【开机】
▲本机有两个电源开关:主开关MAIN POWER 和开关POWER.
▲开机时先拨主开关于ON,再拨POWER于ON.
如拨POWER于OFF,则关机.
▲主开关的作用是:如要携机外出,关上它,可防意外触碰开关而误开机.这时只有钟在工作.
【收音机的调谐】
本机有数字输入、手动调谐、自动搜台、记忆调谐(存台和调出预存台)、记忆搜台(搜索预存台)等5种调谐方式.
㈠ 数字输入
若已知台的频率,可用此法.
⑴ 开机,按白色AIR/FM/AM键,选择要收听的波段.
⑵输入频率数字,按EXECUTE键完成.
例:收 AM 1242KHz
按键顺序: AM,1,2,4,2,E.
收 FM 92.5MHz
按键顺序: FM,9,2,5,E.
后续数字为0的,也可不按.
例:收 AM 2000KHz
按键顺序:AM,2,E.
▲不能跨波段输入频率。
㈡ 手动调谐
用于随意收听或作更精确的调谐.
⑴ 开机,按AIR/FM/AM键,选择要收听的波段.
▲对AM波段,要选择MW、某SW米波段或LW波段,
可按 SHIFT键＋蓝色标示的MW/某SW米波段/LW键
⑵旋转飞梭找台.不同波段的飞梭步进不同.
FM: 0.05MHz AIR: 0.025MHz
对于AM波段,飞梭有快慢两档(MANUAL TUNE MODE FAST/SLOW)
FAST: 1KHz SLOW: 0.1KHz
两档调谐是各自独立的.
⑶调谐正确时,信号指示最大.
⑷ MANUAL TUNE MODE 还有一LOCK档,是锁定飞梭的.在调谐完成后,可拨到该档.可以防止收听时误碰飞梭而跑台.
★如何使接收效果更好?
▲收 FM/AIR 拉出天线并调整其长度、角度、方位,使接收最好.
收 AIR时 建议拉出两节天线即可!
▲收 SW 拉出天线至最长,垂直放置.
▲收 MW/LW 水平转动机身使接收最好.

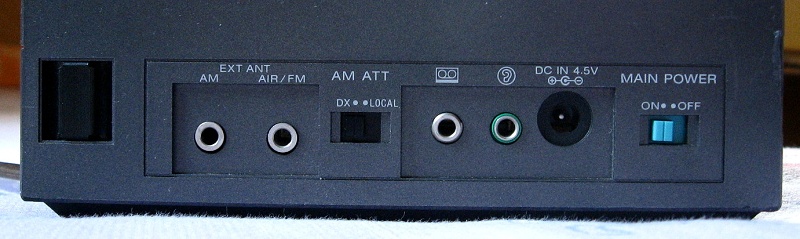

▲本机有AM ATT 衰减开关.一般设在DX档.若AM信号太强导致声音失真,可拨到LOCAL档.(晚上有时因杂信号干扰收听,也可这样做).

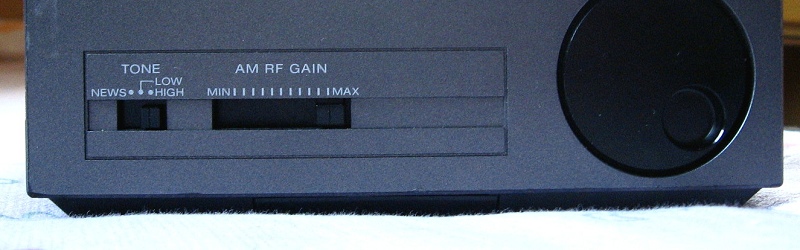

▲本机有射频增益控制纽(AM RF GAIN) .一般放在MAX处.若信号太强导致声音失真或背景噪声大时,可向下拨小.
▲收AM时,根据需要可选择宽带、窄带、SYNC(同步检波)、USB（上边带）、LSB/CW（下边带/等幅波）等各种模式.
▲本机有AM和AIR/FM两个外接天线插座.若用本机的拉杆天线或磁性天线接收不好,可以使用外接天线.
▲本机有音调纽.有NEWS LOW HIGH三档可供选择.
▲本机有照明键.按后可照明显示屏约15秒钟.如在灯亮后按动前面板上的任何键或转动飞梭,则从此瞬间起再亮15秒钟后自动关灯.
▲同步检波SYNC的使用
同步检波电路可以改善邻近电台的干扰以及在AM接收时衰减带来的失真。
●调出要听的台.
●按SYNC键.显示SYNC标志. USB或LSB灯亮.
●拨快慢键于慢档.(用USB、LSB模式时也拨在慢档.)
●缓慢转动飞梭并听声音,使达到最好的收听效果.若有哨叫,可重复前两步骤.
●要退出SYNC模式,再按SYNC键.
㈢ 自动搜台
本机可在各广播波段(见表1)内或自定义的波段范围内扫描搜台.
自动搜台有两种方式:SCAN1和SCAN2.
⑴开机
⑵选择要搜索的广播波段(见表1)或自定义的波段范围.
根据需要选①或②.
①按SHIFT键＋相关的MEMORY PRESET键.
例:搜索 SW 31m波段(9400KHz-10000KHz)内的台.
按SHIFT键＋ 31m键(蓝色)
②自定义搜索范围.
指定两个频率:L1(低端频率)和L2(高端频率).L1和L2既可在广播波段内,也可在广播波段外.
▲先把L1和L2分别存入a-1和a-2.
方法:直接输入L1/L2,按EXECUTE键,再按ENTER键＋a-1/a-2键.
例:搜索 FM90MHz-100MHz间的台.
按键顺序:FM,9,0, EXCUTE,ENTER,a-1.
FM,1,0,0,EXCUTE,ENTER,a-2.
▲再按SHIFT键＋DEFINE键(位于b-1).这时屏显低端L1的频率.
▲如何检查搜索范围.
按SHIFT＋L1/L2,显示低端/高端频率.
⑶选择搜台方式: SCAN1或SCAN2.(出厂时设在SCAN2)
SCAN1:搜到第1个台后停止搜索.
SCAN2:搜到一个台后约停1.5秒,然后继续搜索.
方法: 按SHIFT键＋SCAN1或SCAN2键.
⑷按SCAN键,SCAN标志显示,搜索开始.
▲在SCAN1,停台后要想再搜,再按SCAN键.
▲在SCAN2,若搜到要听的台,再按SCAN键.搜台停止.
▲当搜到最高频率L2时,机子会发出"哔"的一声,回到L1,重新从头搜起.
⑸如有必要,旋转飞梭作精确调整.
注1:
▲搜SW时,搜索范围会比前面板上标的略宽.
各波段扫描步进见表1.
▲自定义搜索范围也可用于米波段之外的区域.
注2:
▲如果信号很强,搜索时有可能停在正确频率前后少许位置.这时可用飞梭调准.
▲射频增益控制纽RF的位置与搜台的阈值有关!
如果从头到尾搜不到台,可能是RF纽不在最大位置或ATT纽不在DX档.应使它们回原.当然,在信号太弱处,也会这样.
如果搜到太多的噪声或无用台,则做法与上相反.
注3:
中波步进有9KHz/10KHz两种.
调整方法:按SHIFT＋MW9KHz/MW10KHz.

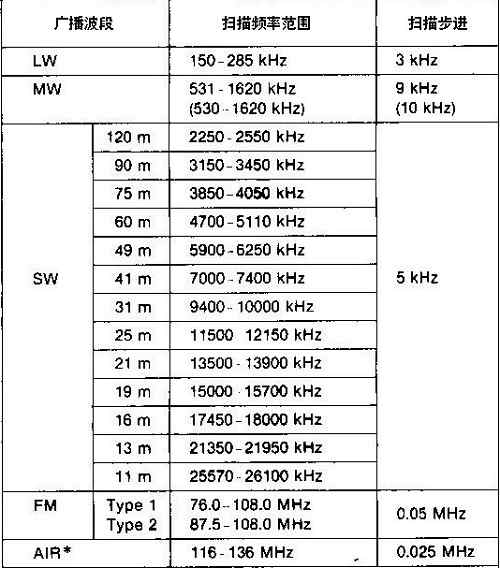

表1
㈣记忆调谐(存台和调出预存台)
本机的 MEMORY PRESET(以下简写为M.P，即存台调台键)下有a-1到d-8,共32个键,可存入32个台.同时还能记住AM的有关模式(如宽窄带、SYNC …等).
它们有两个功能:
第一功能作存台和调出预存台之用.
第二功能以蓝色字体标示.
使用方法:按SHIFT＋各M.P键.
⑴存台
①开机.调到要存的台.对于AM台,还可以设定好合适的使用模式.
②按ENTER＋某一 M.P键（如a-3).则地址a-3在屏上显出,该台被存入.
注:如果某M.P键已有台预存,新台将取代旧台.
出厂时,所有的预存台都是 AM 150KHz(预置为搜索时跳过的台).
重装电池后,所有记忆都消失.
⑵调出预存台
开机.按要听的M.P键.
⑶检查预存台
开机.按各M.P键.
在收听时也可以检查预存台.
方法:按SKIP＋M.P键.这时预存台会取代收听台.放开按键,恢复原状.

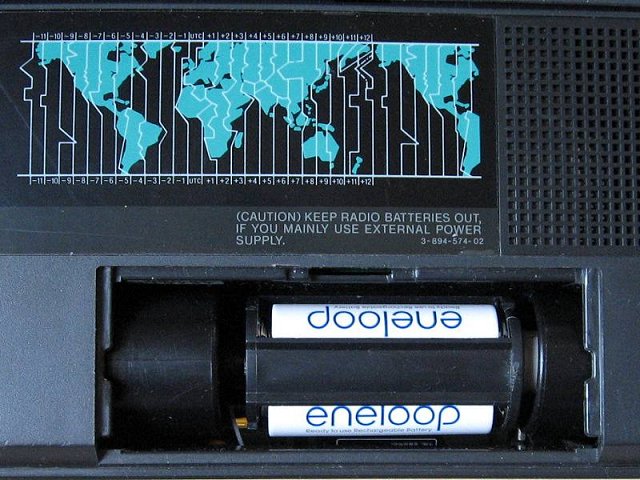

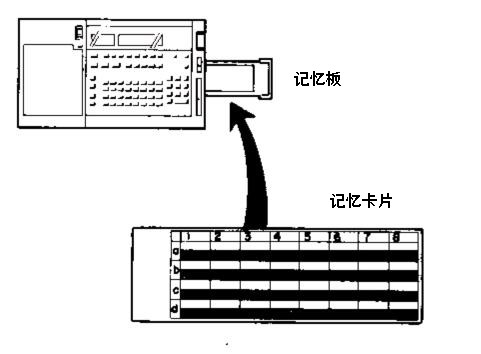

★机背后的记忆板
在纸片上按顺序写下各预存台的名称,把它贴在板上.用时,拉出即可.
记忆板
㈤搜索预存台
本机可以对预存台进行搜索.也可以跳过不听的台,只搜要听的台.
⑴开机.按 MEMORY SCAN键.搜索从a-1到d-8顺序进行,每搜到一台便播放5秒钟.同时显示该台地址.之后,继续搜台.(如果某台当时没有播音,会跳过它).
⑵要停止搜索,再按MEMORY SCAN键.
▲如何跳过不听的台
先按此台的M.P键.显示它的频率和地址.
再按SKIP＋它的M.P键.这时在地址前出现一个三角符号,说明此台在搜索时将被跳过.
▲只搜某波段的预存台
例:只搜FM的预存台.
先按白色AM键,显示AM波段.
后按SKIP＋白色AM键,三角符号出现在AM的左边.
再按白色AIR键,显示AIR波段.
后按SKIP＋白色AIR键,三角符号出现在AIR的左边.
结果AM和AIR都被跳过,只剩FM可以搜索了.
▲收听时要检查被跳过的台
顺序按SKIP＋某M.P键,有三角符号的就是被跳过的台.放开按键,恢复原状.
▲如何去掉三角符号
先按某M.P键,显示地址.
再按SKIP＋此键.三角符号消失.
注:
带有三角符号的波段优于有三角符号的M.P台.
例:若设置了FM波段的三角符号,搜索时FM的预存台都将被跳过,而不管FM内的预存台是否有无三角符号.

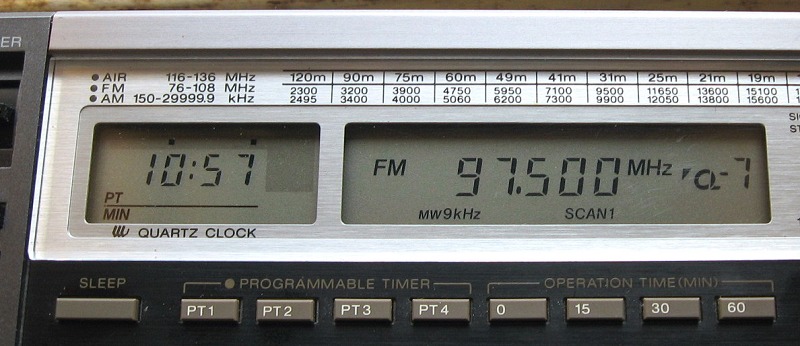

a-7将被跳过

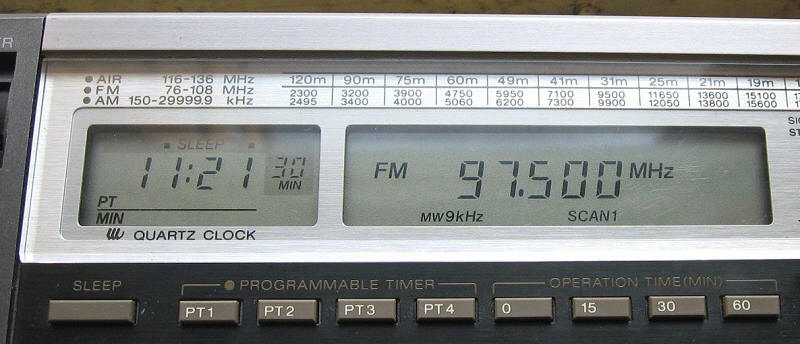

【睡眠自动关机】
本机可设置在15、30或60分钟后自动关机.适合于喜欢睡前听机者.
⑴把主开关设在ON.开关设在OFF或TIMER.
⑵按SLEEP键,机子开机.(在正常时间的右边出现自动关机的时间).每按一次,时间变化15分钟.连按三次,倒计时间从60→30→15变化.(再按,倒计时间显示消失.机子关机.)
⑶调谐要听的台,等预定时间一到,就关机.
▲随着时间的流逝,屏上以倒计时的方式显示剩余的时间.
▲若要中止收听,可连续按SLEEP键,直至显示消失.机子关机. 或者先拨开关于ON,再拨到OFF.
▲若要恢复正常收听,把开关拨到ON.倒计时取消.
睡眠自动关机
【定时开机和关机】
本机可在你所要求的时刻自动开机,收听你所要求的节目,并在一定的时间后自动关机.
本机有四个定时器(PT1-PT4)可供使用.
⑴开机.把要听的台存入某M.P键.并调好合适的音量.
⑵对定时器(PT),要设定好以下三点:
①开机时间.
②开机后持续工作的时间.
③要听的台的M.P地址.
⑶设置方法:
例:要在早晨6:00收a-3台,并在6:30关机.
①按PT1键,同时转动飞梭,把开机时间调在6:00.
②按PT1键＋持续工作时间(OPERATION TIME)键.
它有15、30、60分钟 三种选择.现在按30键.
③按PT1键＋要听台的M.P键(a-3).
(重复以上步骤,可以设置PT2、PT3、PT4.)
④拨开关纽于TIMER.
收音机将在6:00开机.随着时间的流逝,屏以倒记时的方式,显示当前剩余时间.到6:30自动关机.
▲要在原定关机时间之前关机.
拨开关纽于OFF.
▲检查定时器的程序
当开关纽在ON时,按PT键.
当开关纽在OFF时,先按SLEEP键,再按PT键.
注:某定时器正在工作时,不能检查其它定时器的程序,也不能按其他的M.P键换台.
若在某定时器上设置新的程序,旧的程序就被取消.
▲取消定时器的程序
按PT键＋OT键的0键,使工作时间为0.
如果又要使用,可重新设置.

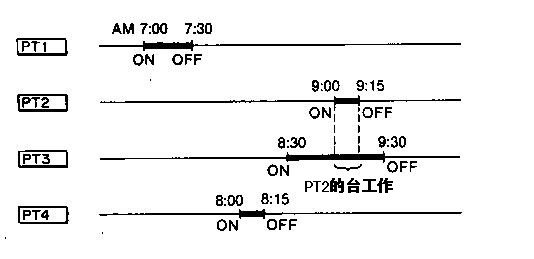

▲4个定时器同时工作图例
本机将按图示程序工作.顺序为PT1→PT4→PT3→PT2.
若两个定时器工作时段有重迭,则优先顺序为PT1→PT4.
本例中,PT3先于PT2开机收台.但在9:00-9:15期间,PT3要让位于PT2.到9:15之后还原为PT3工作,直到9:30为止.

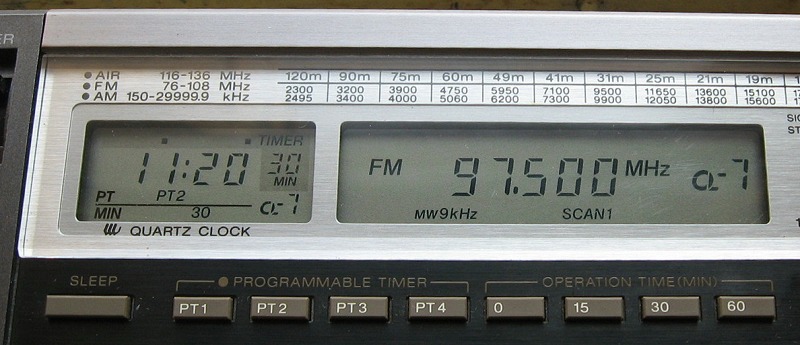

PT2正在工作,30分钟后关机.
【主要技术指标】
线路 FM 超外差式
AIR/AM 超外差式 二次变频
频率范围
AIR 116-136 MHz
FM 76 -108 MHz
AM 150-29999.9 KHz
天线
AIR/FM/SW 拉杆天线
MW/LW 机内磁性天线
有AIR/FM和AM 外接天线插座
喇叭 约10(4英寸)cm
输出功率 380W (失真10％)
输出
录音插座 0.775(-60B) 1KΩ
耳机插座
电源
收音机 DC 4.5V 三节大号电池或外接适配器
电脑/钟 DC 3V 两节五号电池
尺寸 288×159×52mm
重量 1.7Kg (包括电池)
【操作错误】
⑴ ERROR 1 出现在数字输入时
▲输入频率不在本机可接收范围.
▲选错了输入的波段.
⑵ ERROR 2 出现在定时器工作时
▲定时器工作时按了其他的键.
⑶ ERROR 3 出现在开关设在ON 或在按SLEEP时
▲主开关设在OFF.
▲电池电量不足或电池装反.
▲外接电源没接好,断电.
⑷ ERROR 4 出现在搜索预存台时
▲所有的预存台都被设置成跳过.
祝各位玩机愉快!
2010年10月于南京.
附: 有关本机的评述,请看SW77、我是港人、行路难等人的机评.
