环天线与馈电详解，从麦克斯韦到收音机，一根铁氧体磁棒天线的“硬核浪漫”
大家好，各位热爱无线电的朋友们！欢迎来到我们的科普系列第20天。
在上一篇文章里，我们感性认识了环天线的模样。但如果你也好奇,凭什么绕几圈铜线就能抓住电磁波？凭什么加根磁棒信号就变好？凭什么馈线还要搞“平衡魔术”？那你来对地方了。今天这篇文章，我们就要翻开电磁理论的课本，用公式作显微镜，把环天线的“五脏六腑”看个清楚。
一、数学之眼：解剖矩形电小环
想象一下，空中有一个小小的矩形导线框，边长分别是a和b ，绕了 N 圈。我们现在要做的第一件事，是算出它在远方某一点产生的电磁场。
出发点是什么？是矢量位A。可以把它理解为电场和磁场的一种“势”，找到了A，电场和磁场就呼之欲出了。

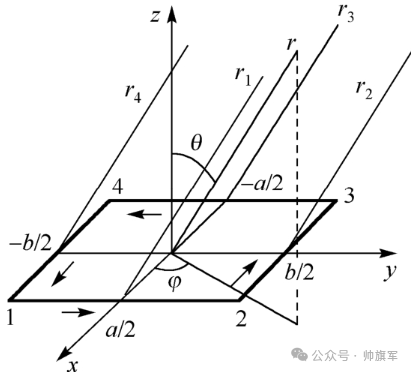

我们以图中的坐标系来推演，电流I=NI（0）在导线中流动。
1.先看平行于x轴的对边（边2-3和边4-1）
它们贡献的是Ax分量：
这个式子里，真正扣人心弦的是那对括号里相减的东西。为什么相减？因为这两条边电流方向相反。它们到远方同一点的路径有一点点差别，这就是波程差。经过近似和化简，它变成了一个我们熟悉的形式：
2.再来看平行于y轴的另一组对边（边1-2和边3-4）

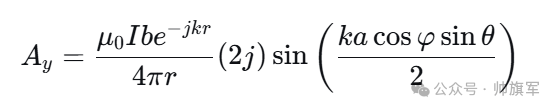

它们的贡献是Ay分量，同样的逻辑：

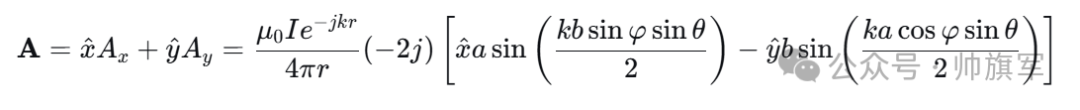

把两者合起来，就得到环天线总矢量位：
二、小环的魔法：当一切都“小”到可以被近似
上面的公式还很复杂。但关键在于，我们讨论的是电小环,也就是ka≪1, kb≪1。这意味着什么？它意味着，天线边长相对于波长非常非常小，以至于 sin(很小很小的角度)≈ 那个角度本身。于是，上面的公式瞬间被“瘦身”成了极简形式：
注意到−x^sinφ+y^cosφ 正是球坐标中φ^的方向。而ab是什么？正是矩形环的面积S。于是：

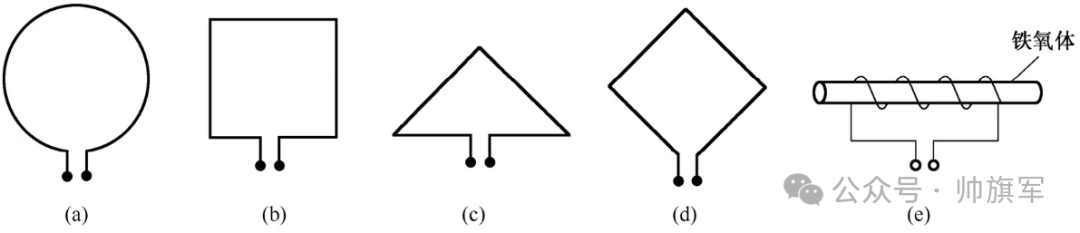

你看到这里，“方向”只与φ有关，“大小”只与面积S有关，环的具体形状（方的？圆的？）已经不重要了。
三、辐射场的诞生与环的“效能难题”

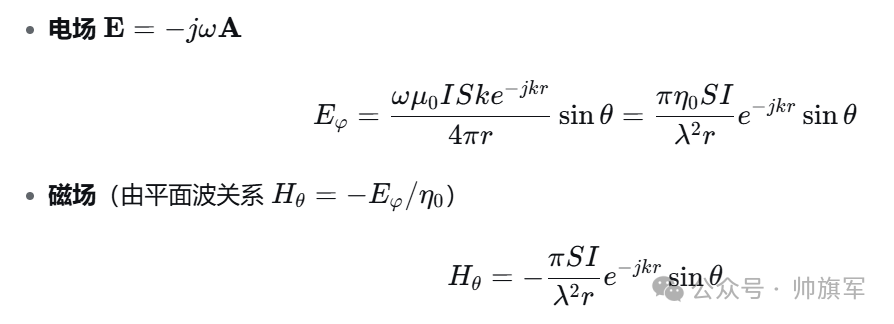

有了矢量位，远区辐射场便唾手可得：
这个简洁优雅的结果，与完全不同的“对偶原理”路径导出的公式一模一样，堪称电磁理论之美的体现。然而，优雅背后暗藏着电小环的“原罪”，辐射电阻太低：
对于巴掌大的小环，S2极小，λ4极大，辐射电阻低得可怜。这意味着它很难把能量“推”进空间，发射效率低；换作接收，就是灵敏度差。
四、拯救“环”生：两招提升辐射电阻
怎么给这个先天不足的天线“续命”？公式里藏着答案。
第一招：堆叠圈数（N的威力）
单环的磁矩是IS，但N圈环的总磁矩是NIS，辐射电阻随之以N的2次方的倍数飙升：
绕多几圈，效果立竿见影。
第二招：插入铁氧体磁芯（μ的加持）

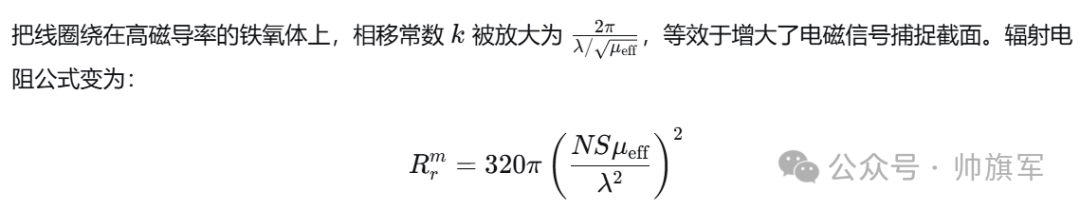

以AM广播频段（f≈1MHz）为例：常用的铁氧体材料相对磁导率μr=100，加工成棒状后的有效磁导率μeff≈40，是显著提升性能的工程折衷。这种在直铁氧体芯上绕多匝线圈的结构，就叫环杆天线，你手中的收音机，如果没拉天线，收信号全靠它。
五、信号“最后一公里”：馈电的平衡艺术
天线感应到的信号，必须传给接收电路。这道“交接手续”就是馈电，搞不好就会前功尽弃。
最简单的就是用平行双线直接接。这相当于两根裸露的血管，安全且平衡，但有严格要求：线距不变、对地平衡、避免耦合与自身辐射。在实验室理想环境里很美好，现实中稍有不慎就引入噪声。
频率更高时，人们用同轴电缆来屏蔽传输路径。但同轴线有个“性格缺陷”：它天生不平衡，内导体和外导体的电流路径不对称。

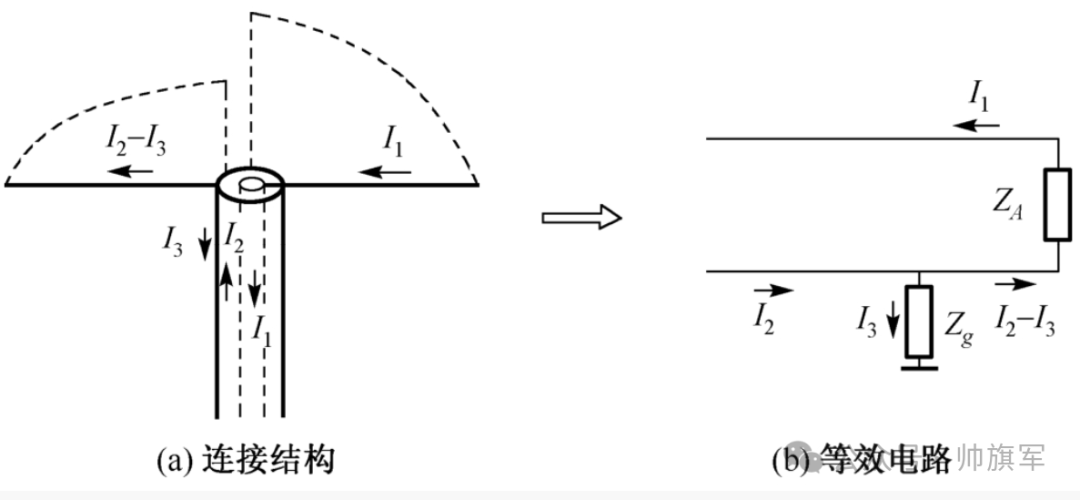

你看图(a)，直连后，外导体内外壁电流一团麻：天线回流电流I2和电缆外皮上的“漏网”电流I3
打架，结果是两边振子电流不等幅、反相条件被破坏。天线的方向图扭曲了，输入阻抗变了，损耗骤增。而I3的大小，又取决于外导体对大地的等效阻抗Zg图(b)。k,l hj
为了让“不平衡”的线和“平衡”的天线和平共处，必须引入巴仑 (Balun)，这位“外交翻译官”的使命，就是阻断 I3的通路，或者用另一股电流把它抵消掉。
六、巴仑三剑客：宽带、窄带与一箭双雕
工程师们的工具箱里，躺着三种经典的巴仑方案，每一种都充满巧思。
1. 套筒式平衡变换器，窄带高阻抗拦截

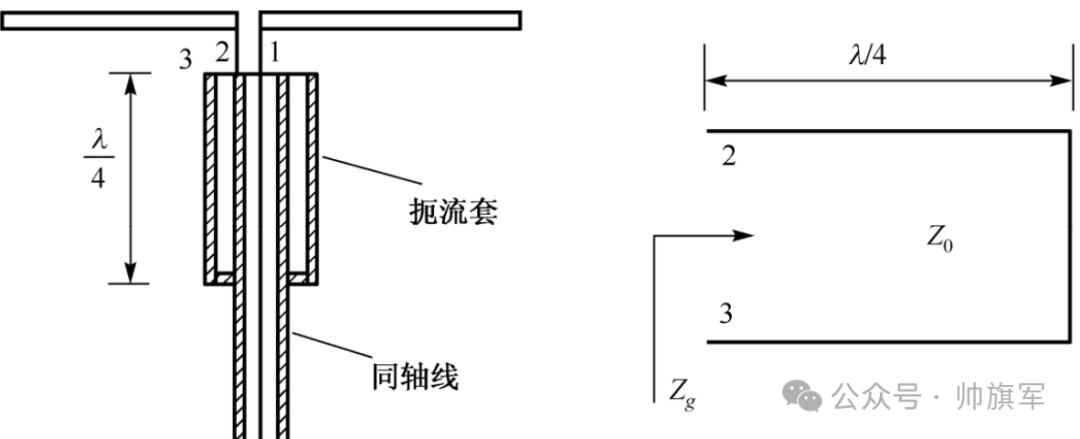

在电缆外套上一个长λ/4 的金属短路线（上图）。从等效电路看，这段短路线的输入阻抗Zg=jZ0tan(βl) 趋于无穷大。它是用一个“无限大的电阻”，硬生生挡住 I3的去路。简单粗暴，但因与波长强绑定，带宽很窄。
2. 短路式平衡变换器，宽带电流补偿

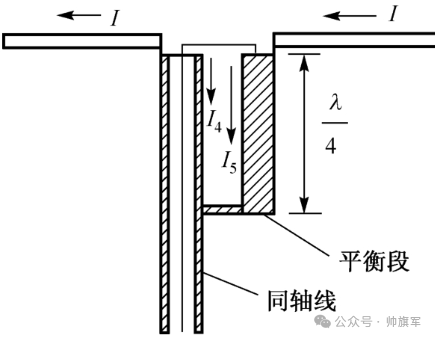

一段λ/4 金属杆，一头接电缆外皮，一头接天线臂（上图）。它设计的高明之处在于双重补偿：一方面提供高阻抗，另一方面流过这段平衡杆的电流与电缆外皮上的“漏网”电流等幅反相，正负相抵。不靠强行“堵”，而用巧妙“消”，带宽因此展宽。
3. U形管平衡变换器——半波长的相位魔术

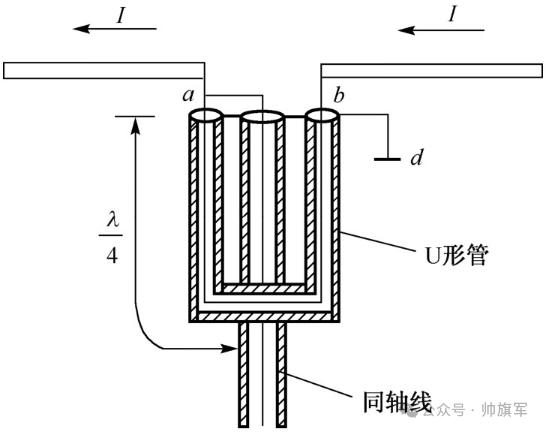

对于软同轴电缆，应用最广的是U形管（上图）。它的核心原理是基于传输线理论：相距λ/2 的两点，电压（或电流）是等幅反相的，即Ua=−Ub, Ia=−Ib。这就为对称振子两臂提供了完美平衡的驱动。
更妙的是它同时完成了阻抗变换：设天线输入抗Zab，端电压Uab=2U，则每个臂对地阻抗 Zag=Zbg=U/I=Zab/2。经过半波长U形管，在a点看，Zbg仍是 Zab/2，和Zag并联后，对同轴线的负载阻抗变为：
一个实际例子便豁然开朗：半波折合振子的输入阻抗往往在300Ω，经U形管变换后，刚好降为75Ω，完美匹配标准同轴电缆的特性阻抗。既平衡，又变压，一举两得。
结语
从矢量位A到辐射电阻Rrm里的N2，从λ/4 短路套筒到U形管的半波长移相，环天线和它的馈电系统是一部微缩的电磁场教科书。下次你拆开旧收音机，看到那根缠绕漆包线的黑色磁棒，你会知道：这上面，跑着麦克斯韦方程最精巧的近似解，也藏着工程师对手中材料最坦然的妥协与智慧。
