八木天线（YAGI、UDA Antenna）深度详解：从经典原理到现代应用！
大家好，各位热爱无线电的朋友们！欢迎来到我们的科普系列第18天。
在天线工程的百年发展史上，很少有天线能够像八木天线这样，既拥有深刻的物理内涵，又具备如此广泛的工程应用价值。这种被誉为天线领域经典之作的定向天线，自20世纪20年代诞生以来，历经百年而不衰，至今仍活跃于电视接收、业余无线电通信、雷达探测乃至5G毫米波通信等前沿领域。
八木天线又称波道天线或引向天线，由日本东北帝国大学的八木秀次（Hidetsugu Yagi）教授和他的助手宇田新太郎（Shintaro Uda）于20世纪20年代早期发明。值得注意的是，虽然这种天线在学术上正式名称为“八木—宇田天线”（Yagi-Uda Antenna），但在日常工程实践中通常简称为“八木天线”。1926年，八木和宇田在《日本帝国学士院纪要》上发表了第一篇英文论文，首次详细描述了这种天线的几何结构和辐射特性。然而，直到1928年八木访问美国，在无线电工程师协会（IRE）的会议上宣读论文后，这种天线才获得国际公认。1932年，八木获得了美国专利，并授权给RCA公司，从此八木天线进入了大规模商业应用时代。
一、天线的基本结构

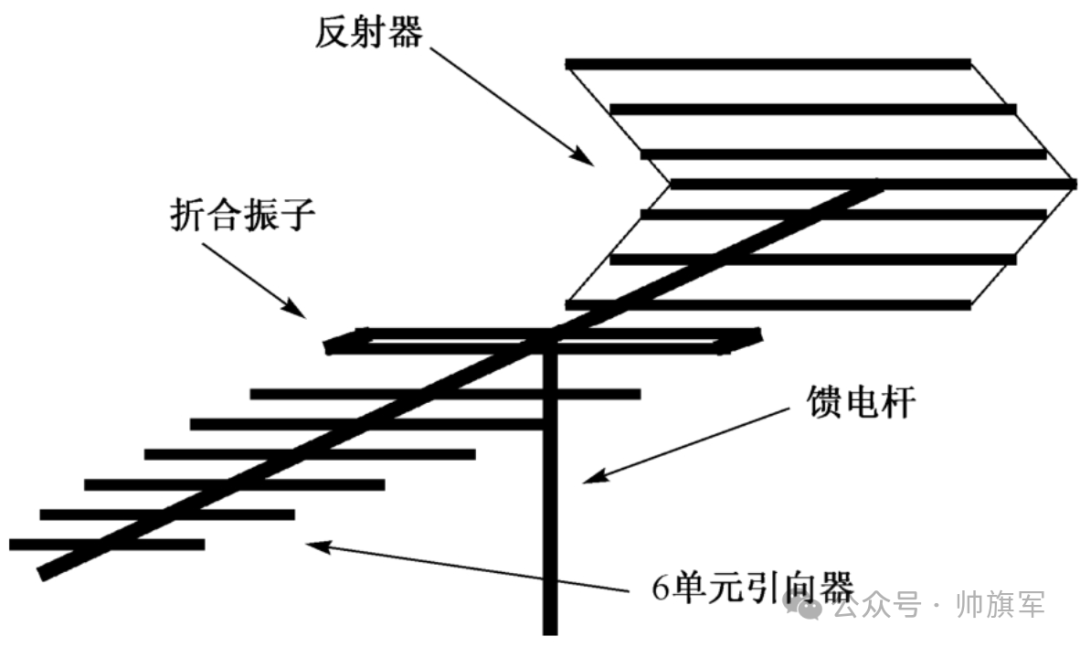

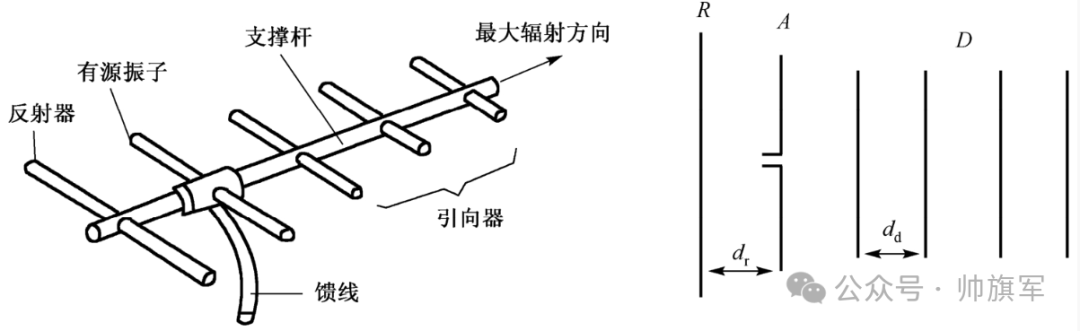

八木天线属于端射式天线阵，由一根有源激励振子和若干根无源寄生振子并排排列而组成。其基本结构包含三类功能不同的振子：
所有振子并排排列在同一平面内，相互平行，且无源振子的中点直接与支架的金属杆相连。由于振子中心是电压波节点，电位为零，金属杆与各振子垂直，因此金属杆上不会感应电流，不会影响天线的场结构。这一巧妙的结构设计使得八木天线既简单又高效。
二、工作原理
2.1 物理直觉
理解八木天线的工作原理，可以从物理直觉入手。当电磁波照射到天线上时，各个振子都会被激励产生感应电流。长度略短于半波长的引向器呈容性，其电流相位超前于电压；长度略长于半波长的反射器呈感性，其电流相位滞后于电压。这些寄生振子上的感应电流会再次辐射电磁波，与有源振子直接辐射的电磁波在空间中发生干涉，在引向器方向同相叠加，在反射器方向反相抵消，从而形成了单向的尖锐波束。
引向器就好像一个个“波道级联放大器”，能量沿着这个波道逐步增强并向前传输，直到最后一个引向器将能量辐射出去。当然，在最后一个引向器末端会有一部分能量反射回来，但只要各振子的长度和间距调整得当，反射波就会非常微弱。从这个意义上说，八木天线相当于末端加有吸收电阻的行波天线，因此也被称为“波道天线”。
2.2 二元振子耦合分析
为了更精确地说明引向和反射作用的物理本质，我们从两振子耦合模型入手进行严格的数学分析。

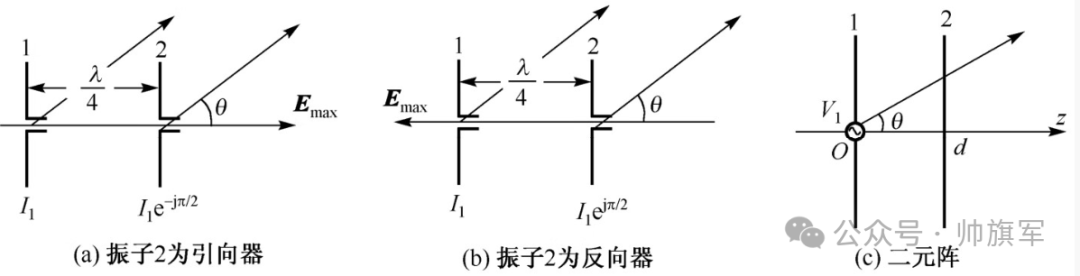

考虑两平行排列的对称振子，设单元间距d=λ/4，振子1上的电流为 I1，振子2上的电流 I2=mI（1）e（jα），其中 m 为幅度比，α 为电流相位差。
在 θ=0°方向（指向振子2的方向），振子2的辐射波比振子1的辐射波少走 d=λ/4的路程，空间波程差引起的相位超前为 +π/2。加上振子2电流相位落后α=−π/2，两者在远场的总相位差为零，同相相加，合成场达到最大值。
在 θ=180°方向（背向振子2的方向），振子2的辐射波比振子1多走 λ/4路程，波程差引起的相位差为 −π/2，加上电流相位落后 −π/2，总相位差为 −π（即180°），反相相减，合成场最小。
情形二：反射器条件（α=+π/2）
在 θ=0°方向，波程差引起的相位超前 +π/2，加上振子2电流相位超前 +π/2，总相位差为 +π，反相相减，合成场最小。
在 θ=180°方向，波程差引起的相位落后 −π/2，加上电流相位超前 +π/2，总相位差为零，同相相加，合成场最大。
因此，振子2将电磁能量向相反方向“反射”回去，称为反射器。
归纳而言：电场的最大辐射方向总是沿电流相位滞后的一方。
2.3 无源振子的自调节机制
在实际八木天线中，反射器和引向器均不直接馈电，而是依靠有源振子的近场耦合来激励感应电流。无源振子上感应电流的大小和相位由振子本身的尺寸（自阻抗）和振子间的距离（互阻抗）共同决定。
根据耦合振子理论，对中点短路的无源振子2，由基尔霍夫电压定律可得：
在工程常用的振子间距范围 d=(0.15∼0.4)λ 内，根据上述公式可以分析出以下重要结论：
-
当无源振子长度略大于谐振长度（半波长），即臂长大于 λ/4 时，其自阻抗呈感性（X22>0），电流相位满足 0<α<π，无源振子起反射器作用；
-
当无源振子长度略小于谐振长度，即臂长小于 λ/4 时，其自阻抗呈容性（X22<0），电流相位满足 −π<α<0，无源振子起引向器作用。
这一巧妙的物理机制使得八木天线无需复杂的馈电网络，仅通过调整寄生振子的长度和间距，即可自动实现所需的电流相位关系，形成高定向性的端射波束。
三、特性参数
3.1 方向性系数与增益

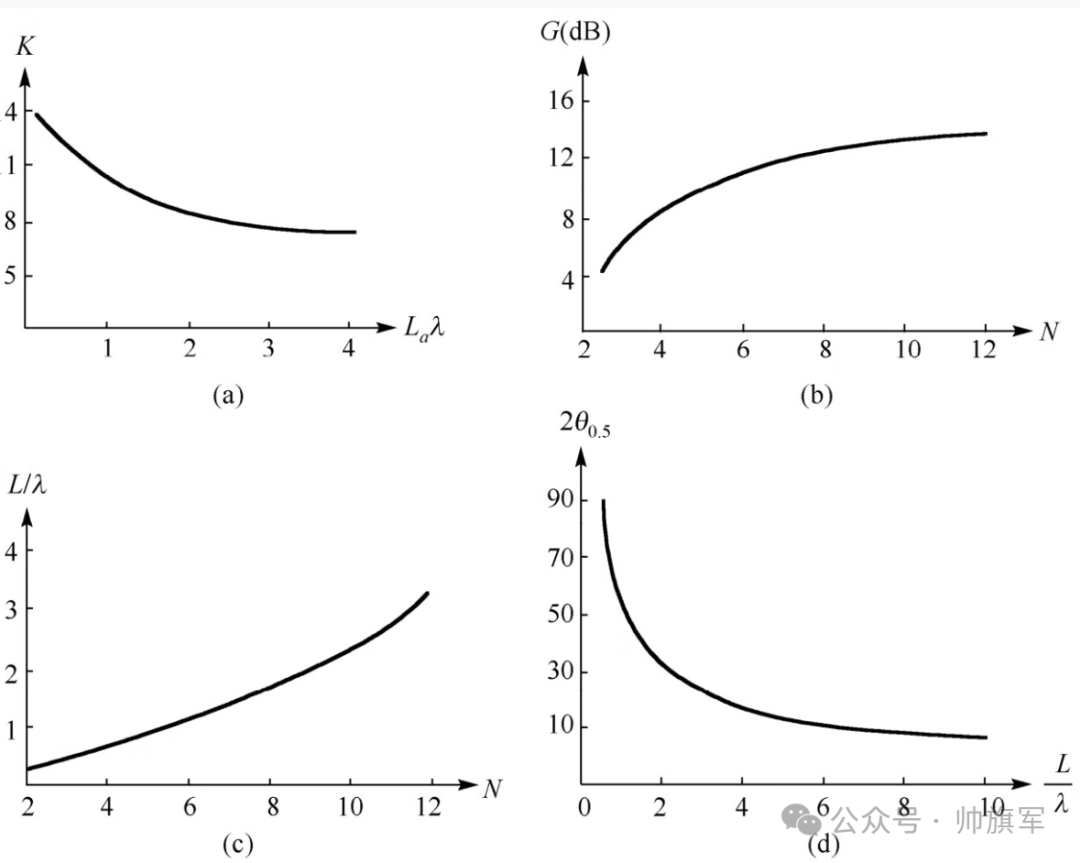

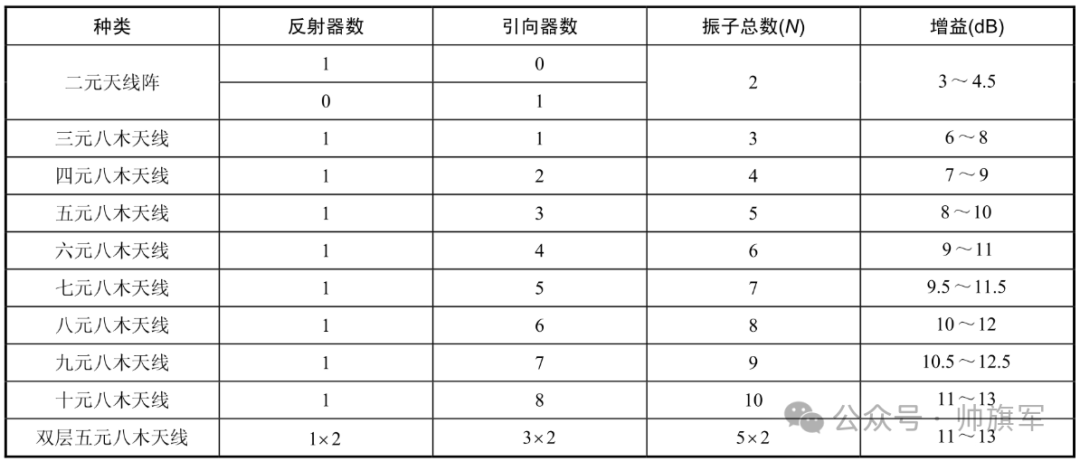

八木天线以高增益著称。由于天线全部为金属结构，效率ηa通常可达90%以上甚至接近100%，因此增益G与方向性系数D非常接近：G≈D。

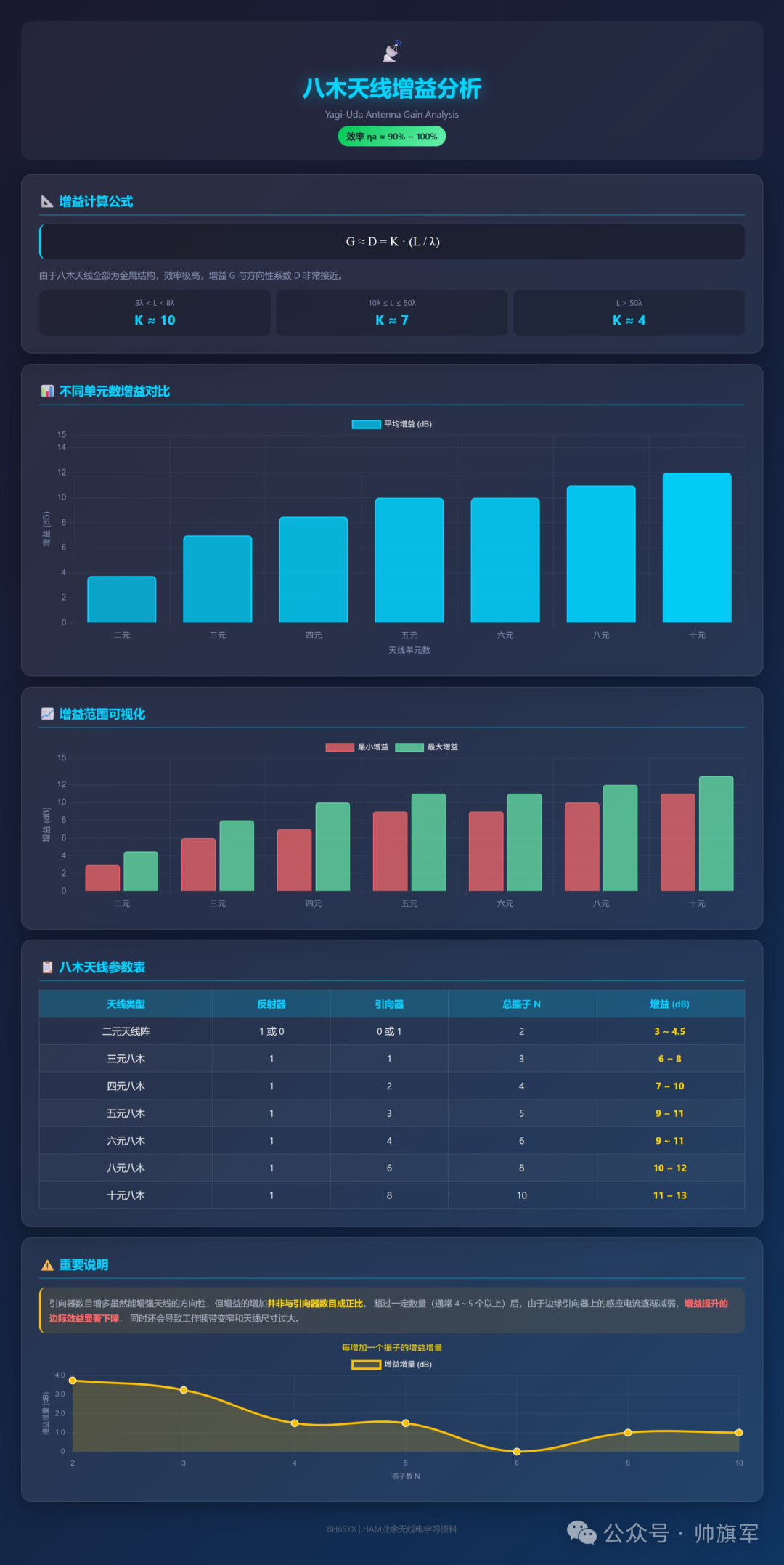

方向性系数 D 的近似公式为：
3.2 半功率波瓣宽度
半功率波瓣宽度（3dB波束宽度）是衡量天线方向图尖锐程度的重要指标，其经验估算公式为：
由此式可见，天线轴向长度 L 越大（即引向器数目越多或间距越大），波束越窄，方向性越强。但如前所述，超过一定长度后性能改善不再明显。
3.3 辐射方向图

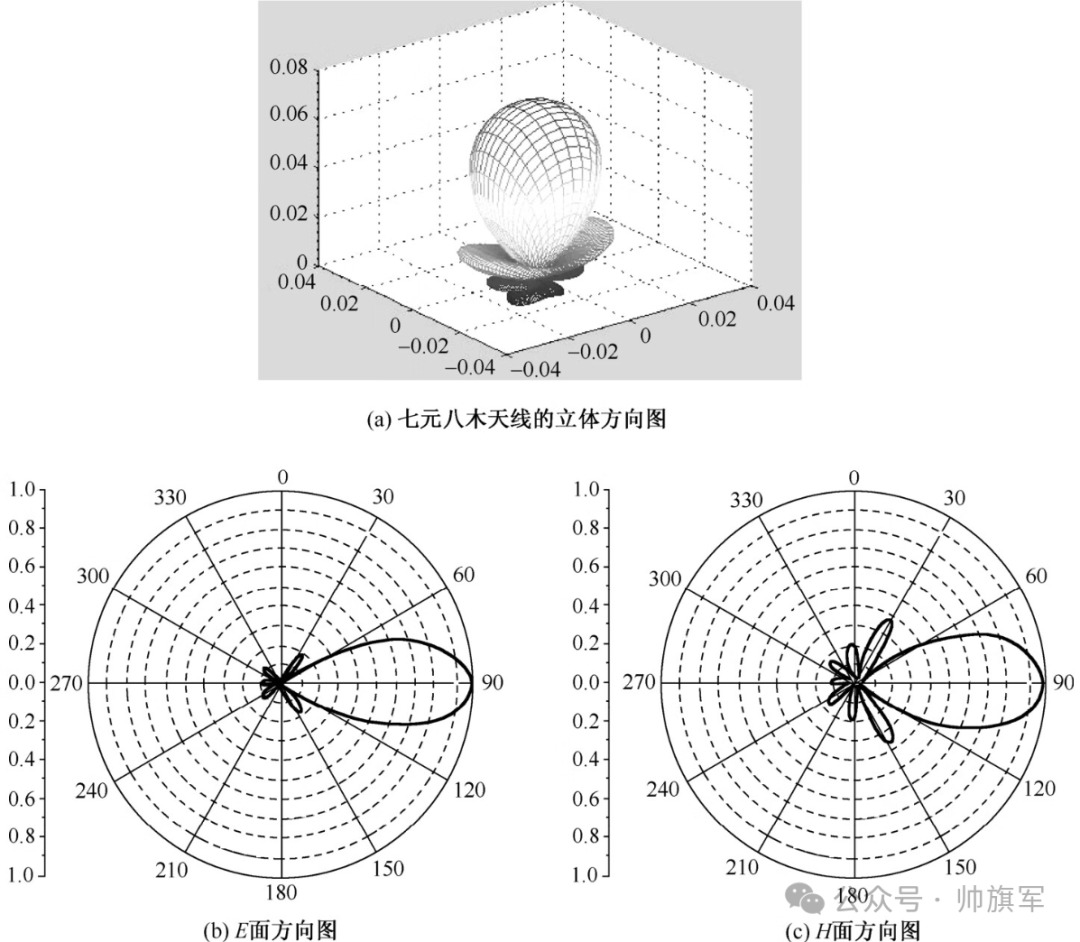

八木天线的典型辐射方向图具有鲜明的端射特征：主瓣指向引向器方向（前向），在反射器方向（后向）形成明显的零点或后瓣抑制。完整的辐射特性由E面方向图和H面方向图共同描述：E面方向图反映电场矢量所在平面（通常为包含振子轴线的平面）内的辐射分布，H面方向图反映磁场矢量所在平面（通常为垂直于振子轴线的平面）内的辐射分布。典型六元八木天线的E面方向图和H面方向图，以及三维立体方向图均可通过仿真或实测获得。
衡量前后辐射抑制能力的重要指标是“前后比”（Front-to-Back Ratio，F/B），即前向主瓣最大辐射强度与后向（180°方向）辐射强度之比，通常以dB表示。优良的八木天线前后比可达20 dB以上，反射器的尺寸和间距对前后比有决定性影响。

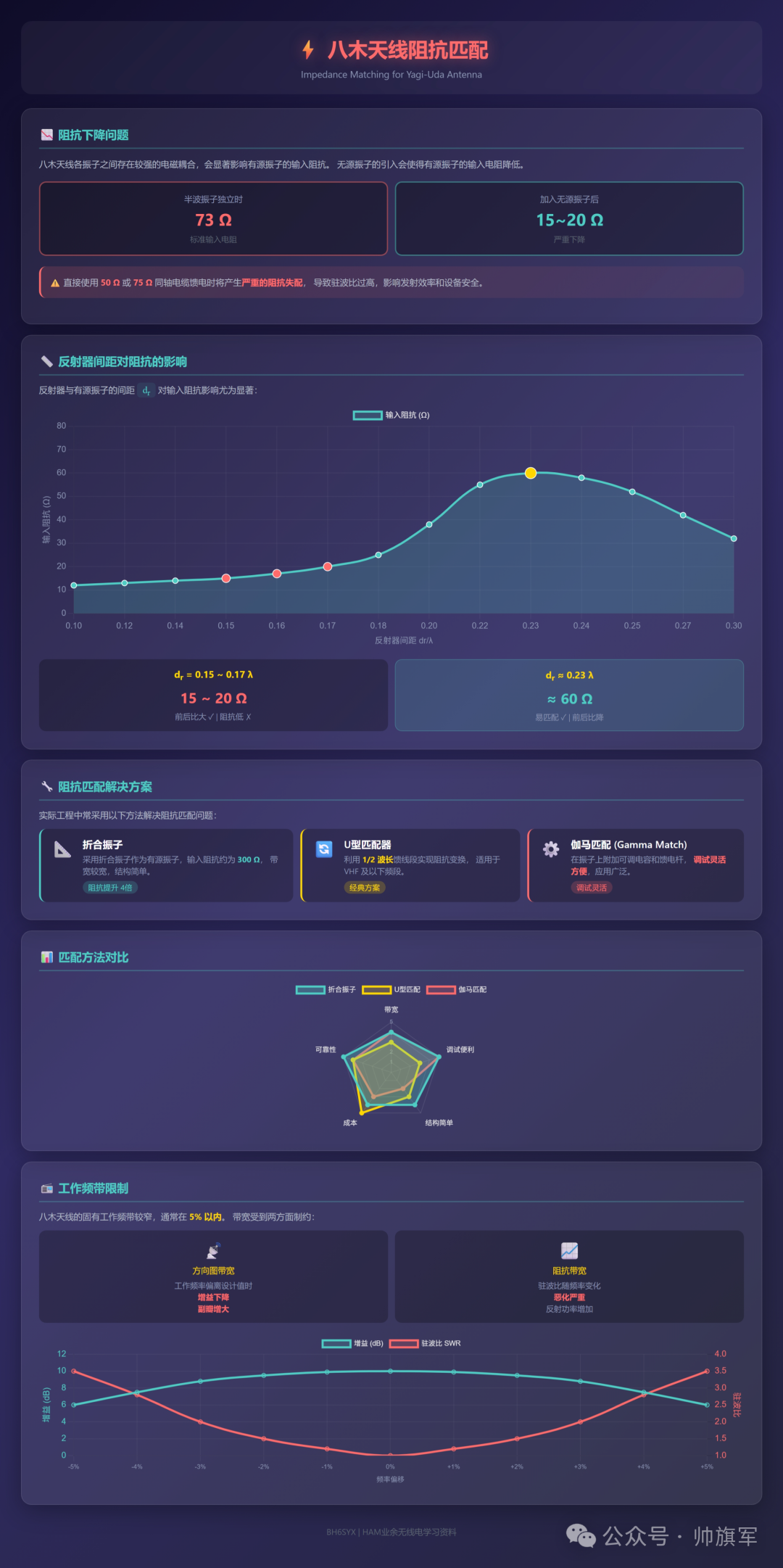

3.4 输入阻抗与带宽

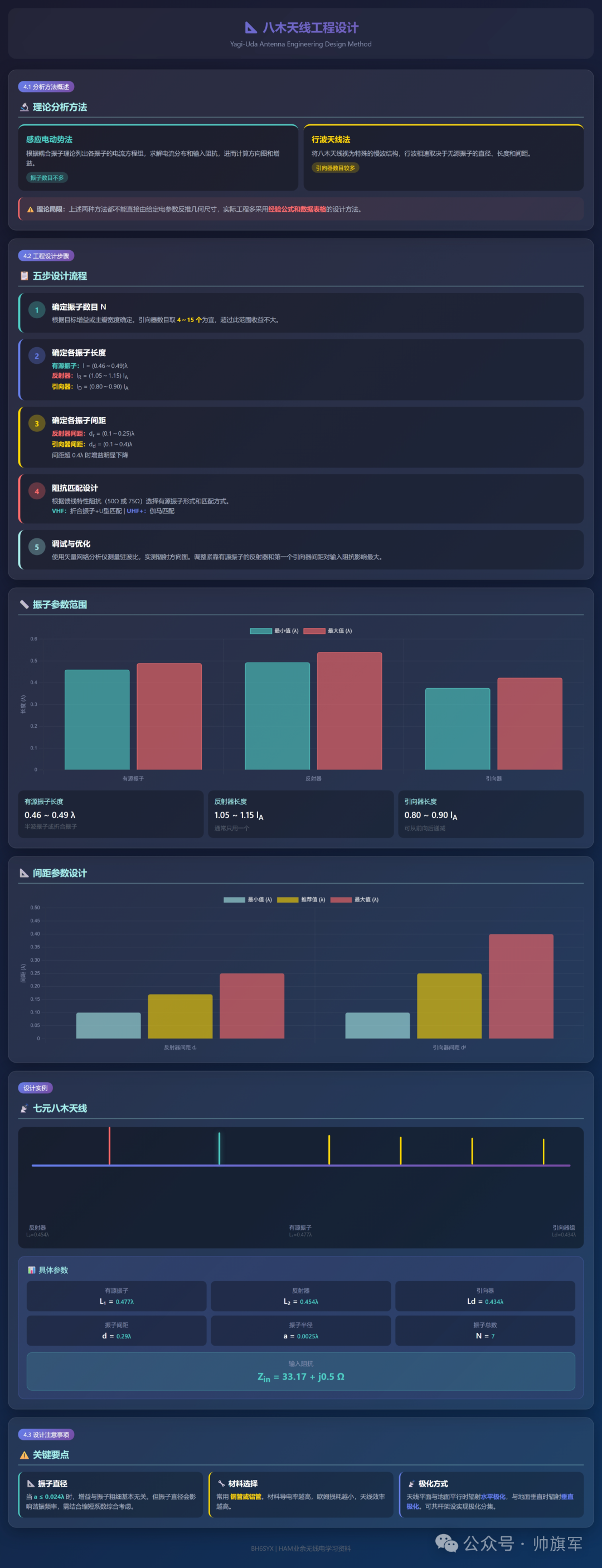

四、设计方法
在八木天线的设计过程中，以下几点值得特别关注：

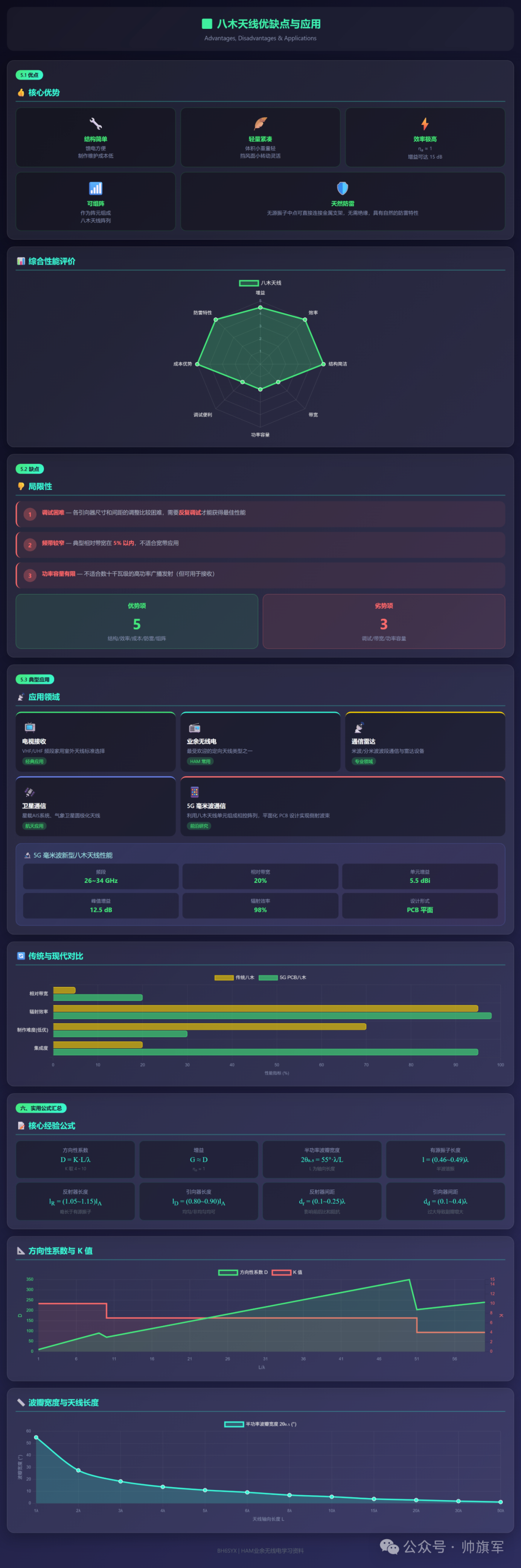

结语
八木天线是天线工程史上的一颗常青树。从八木秀次和宇田新太郎在东北大学的实验室里诞生的那一刻起，它就以巧妙的物理构思、简洁的结构设计和卓越的性能表现征服了一代又一代工程师。理解八木天线的工作原理，不仅需要掌握耦合振子和相位干涉的概念，更需要在实际调试中积累经验，在各项性能指标之间寻求最佳折中。希望本文能够帮助读者全面深入地理解这一经典天线，无论是理论学习还是工程实践，它都值得每一个射频工程师和无线电爱好者认真研究。
📚 本文内容基于无线电通信基础知识整理
