ＡＭ虑波器之简单比较

由于本人读书不认真，所以挨到现在才慢慢对电子元件的特性感一点兴趣，正好乘机补补课。

前些日子村田提供了手制夹具和样品，今天有空做了个简单比较，和大家共享。

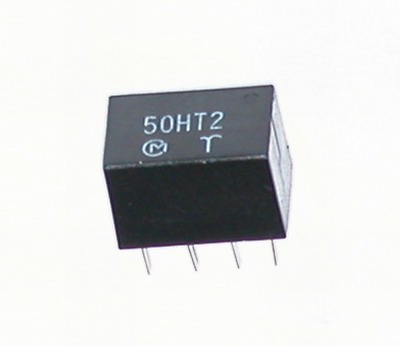

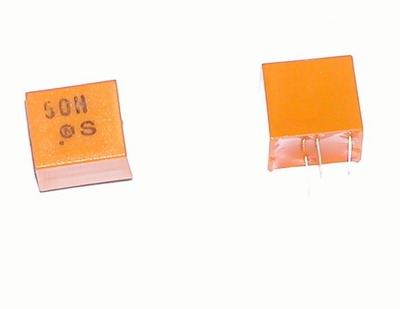

实物１

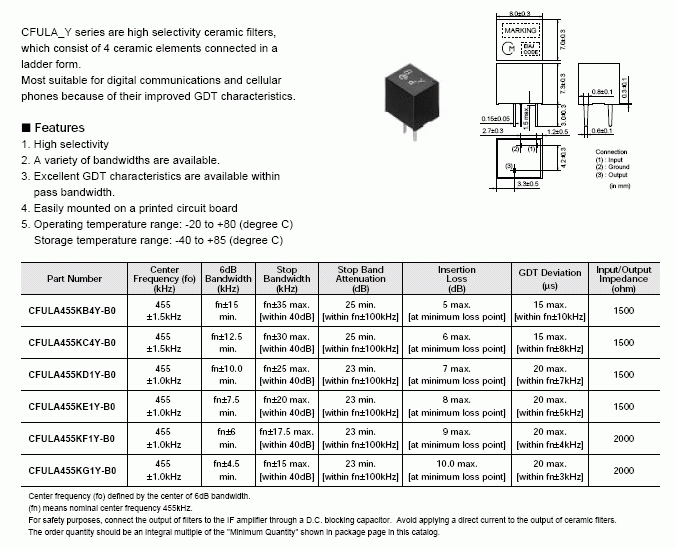

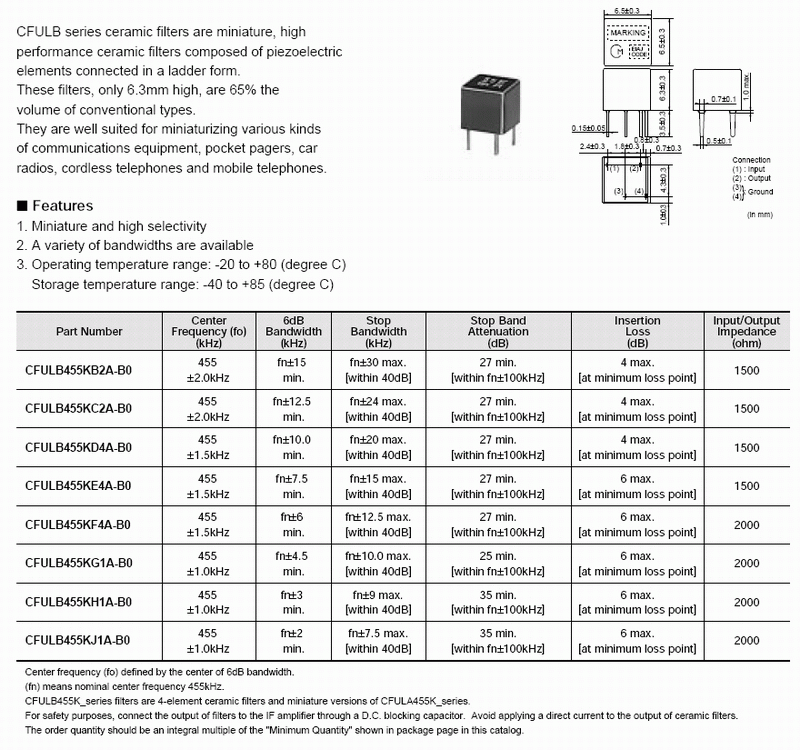

看封装，应该是这个系列里面的

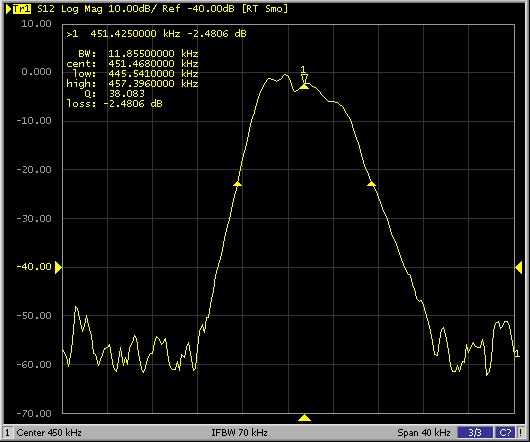

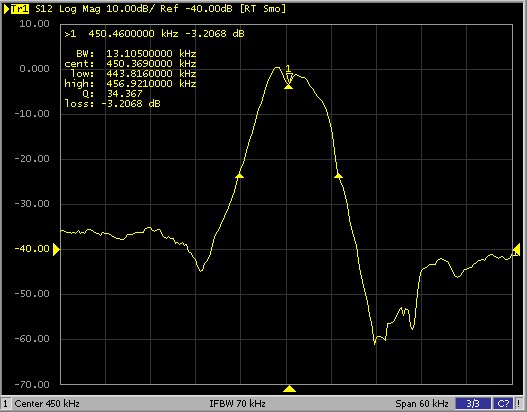

实测一下

－６ｄＢ



－２０ｄＢ



呵呵，鬼子挺鬼的，表的是Ｈ，但测出来是Ｇ的特性

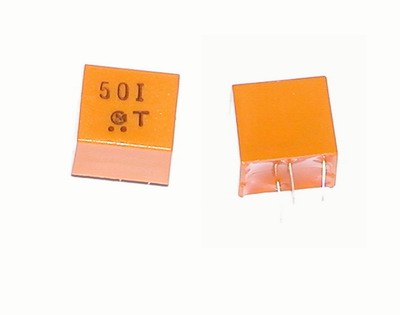

再看看这个，看封装是同一个系列的，标的是Ｉ

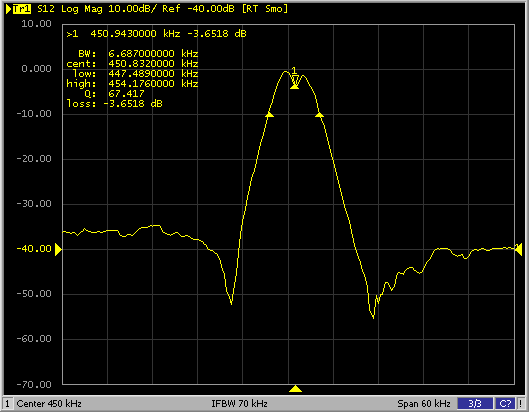

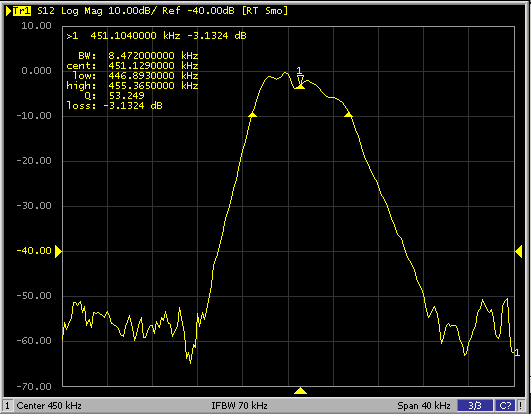

实测一下

－６ｄＢ



－２０ｄＢ



这个同样低一个级别

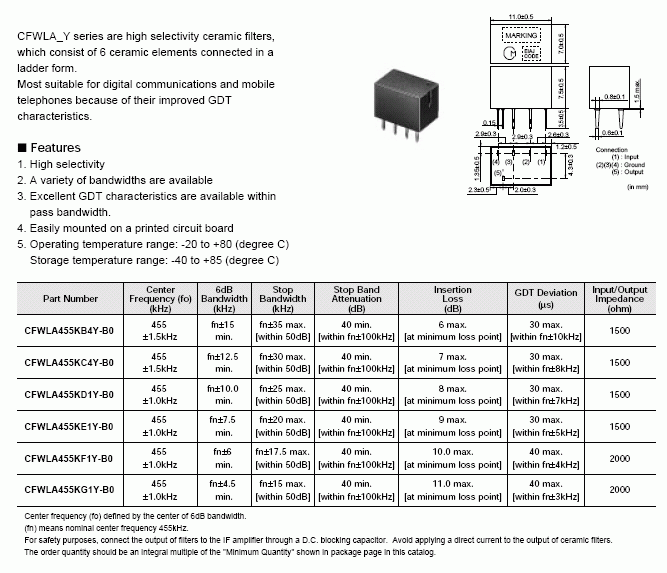

但在村田手册里，这个封装系列里是没有“Ｈ”和“Ｉ”的，看来是新产品了。实际上手册里下面这个系列里才有这两个级别






再看看这个





同样看封装是这个系列里面的

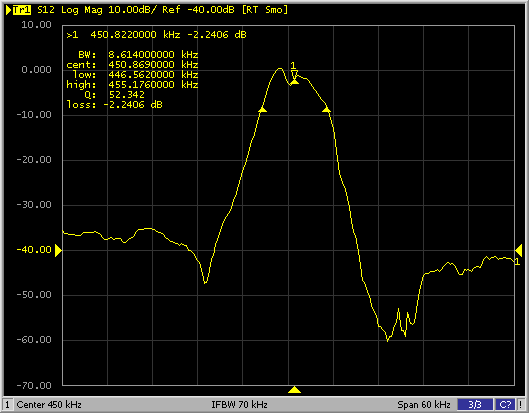

实测一下

－６ｄＢ


－２０ｄＢ



马的，标的是Ｈ，和系列里面的Ｇ是同一级别

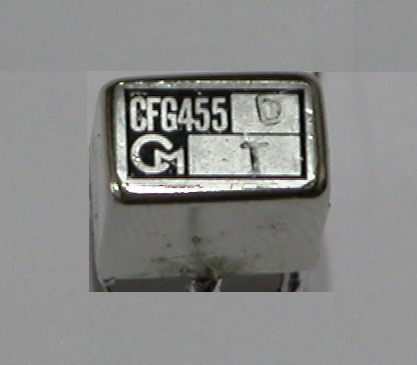

不玩了。从一块垃圾板上拆下一个铁疙瘩




样子很酷，但村田手册上查不到来历，只好过过电了

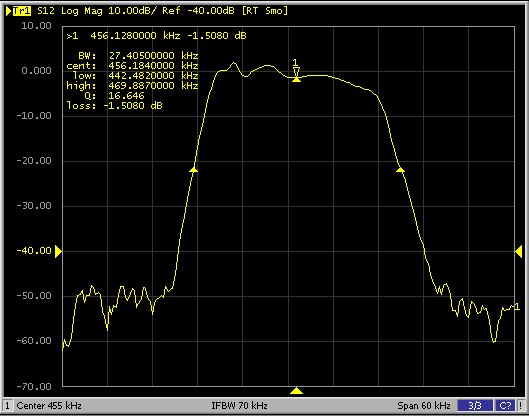

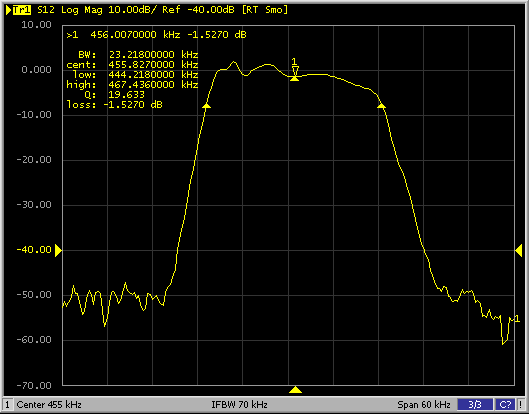

－６ｄＢ



－２０ｄＢ



乖乖！好方正啊！第一次看到矩形系数这么好的虑波器。当然带宽不算窄，－６ｄＢ是２３ｋＨｚ。不过回头想想用在什么地方就明白了－－－－ＶＨＦ电台里面的。呵呵，同学们检到了千万别看到漂亮就换到收音机里面，那样好像不会有什么好处的。
