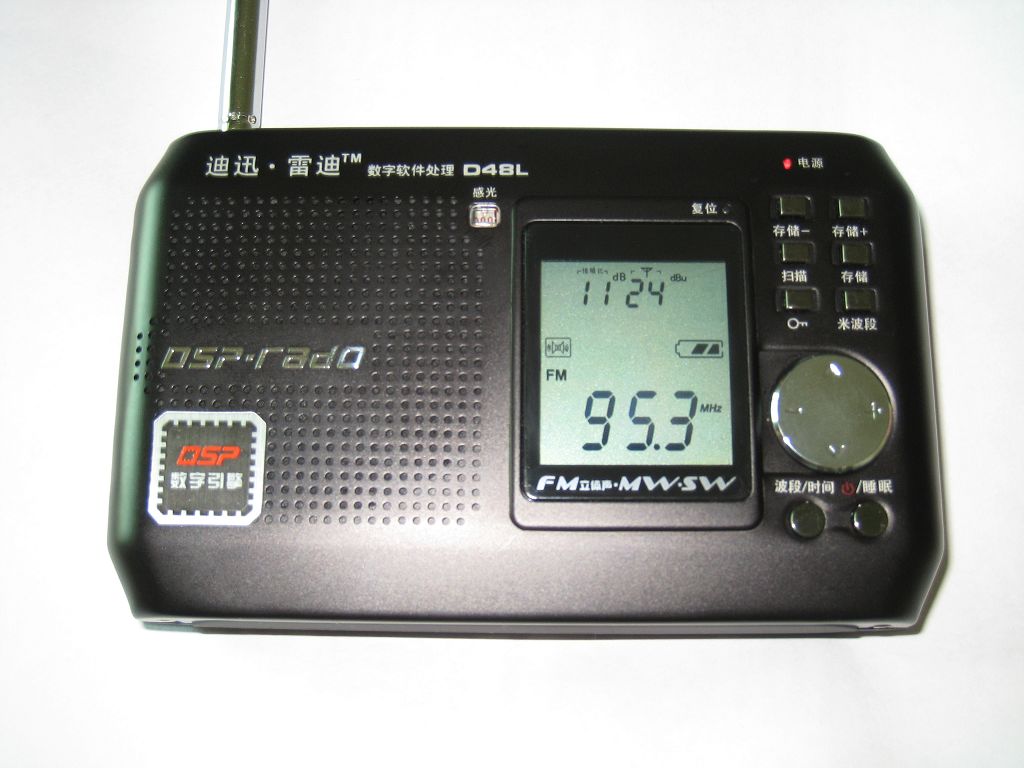

先上张整机外观

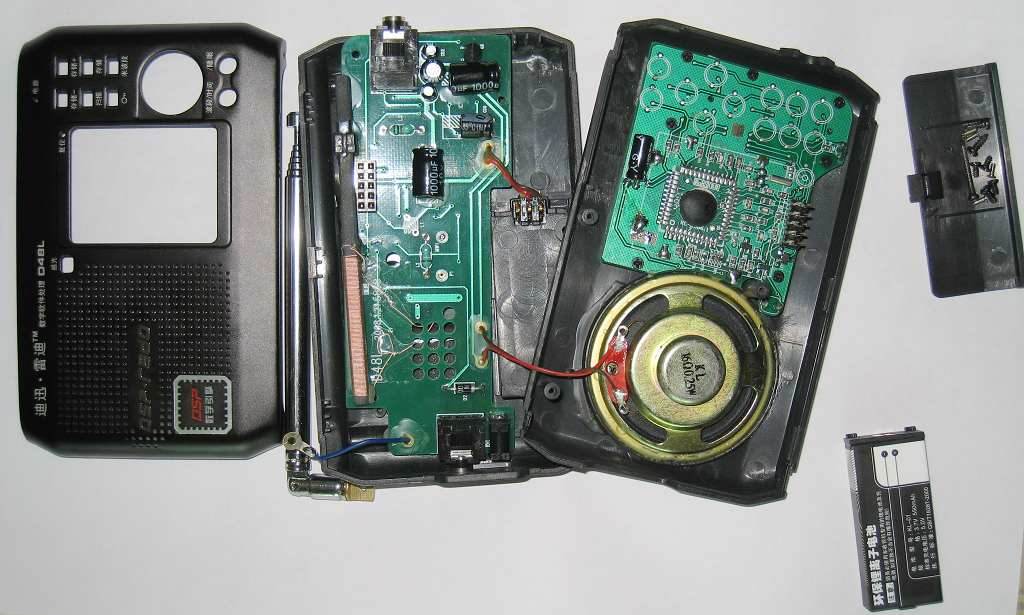

衣服散落一地，露出内里肌肤，喇叭上方是MCU模块，包含锂电池充放电管理、液晶显示驱动，为节省成本直接邦定到电路板上，为简化贴片加工工艺，邦定的芯片后焊到大板上。

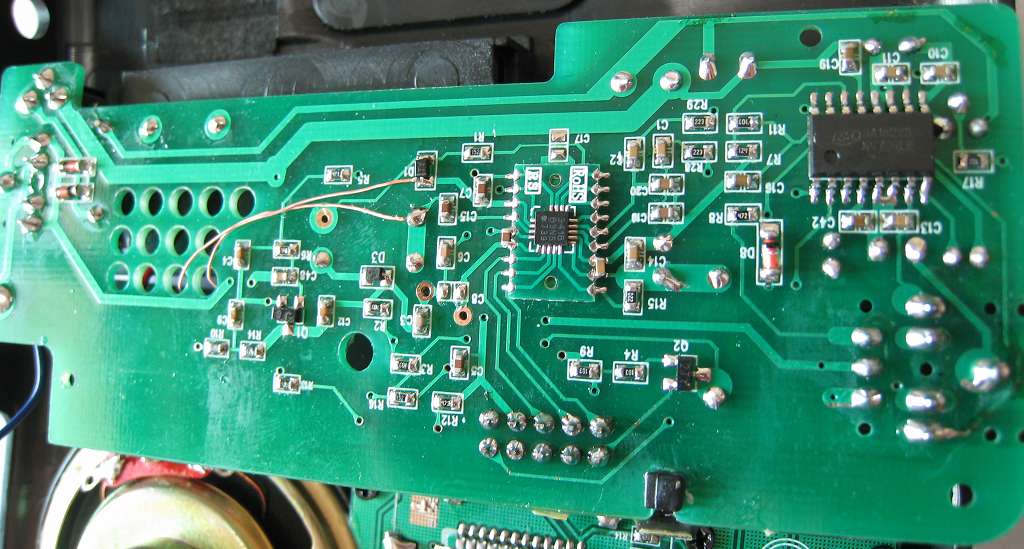

收音板反面全貌，两片IC、两个变容二极管(标“TY”，估计是BB515)，中间是DSP芯片，没查到型号，据骆总介绍是米国芯片，右方是士兰微的SA1622，内置音频前置放大及功率放大，８欧时110mW×2



个人认为此机有较好的可玩性，电路相当简单，DSP收音效果还不错。
