适合自制的小巧天线

作者:j3242618整理 日期:2005-02-14 人气:371 来源:德劲论坛 添加:5BCL.com

原发明者为英国的G3TPW,
网站:http://www.g3tpw.ukgateway.net

14, 18, 21, 24, 28 MHz 五个波段,7dBi增益,大小只要2.6米见方。
比Moxon天线体积小多了,而且全向无盲区,不需要用转向器转来转去。

eHam对该天线的评价还不错,http://www.eham.net/reviews/detail/1671

发明者出售成品天线,价格大约300英镑。

网上有部分爱好者自制成功,只要5根4-5米的玻璃钢鱼竿,50米导线,就可以轻松自制,
是空间受限Ham的首选天线,大家一齐动手来做吧。

screen.width-500)this.style.width=screen.width-500;">

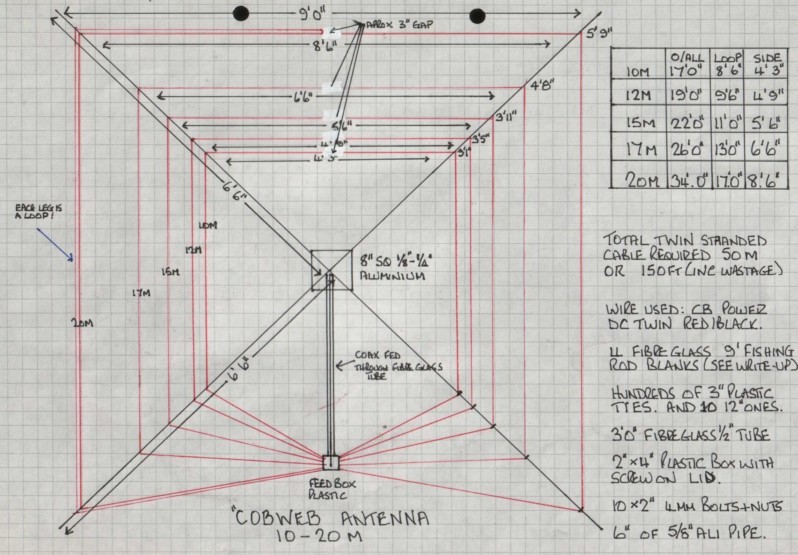

自制用的设计图纸:
是英制的尺寸,大家自己转换吧。
screen.width-500)this.style.width=screen.width-500;">
1 英寸=25.4 mm 1英尺=12英寸 自己算吧
关于阻抗匹配的说明:
发明者说自己的天线是伽马匹配的,但是自制的Ham多数用的是1:1的巴伦。
另外有Ham讲到2个振子间的3英寸的间隙对匹配很重要。
使用1:1巴伦,按照低波段到高波段的顺序开始调整,先从14MHz开始,然后18MHz,21MHz,24MHz。
看了一下此天线,感觉做起来相对容易一些,并且材料也相对便宜,有以下几点不明之处请教:

1、麻烦解释一下篮框里的文字,有些模糊,看不清楚。

2、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗?

3、几个波段的馈电点是直接连接在一起的吗?

4、是否是在馈电点的相对一面的中心部位将电线的一根剪断了?(我看到是双股电线,其它的照片上似乎是剪断了一根,图上看不清楚)
1、Approx 3" GAP (大约3英寸间隔),看不清尺寸的最上1个是5英尺6英寸,另外2个一个是4英尺10英寸,一个是4英尺5英寸。(其实您可以根据勾股定理自行计算)

2、正确。

3、正确。

4、2根均剪断,那3英寸间隔靠绝缘材料连接。
