巧改德劲DE1127完美加装音量电位器

作者:tangxnet 日期:2021-02-05 人气:1540 来源:收音机论坛 添加:5BCL.com
德劲DE1127体积很小,功能特别多,很喜欢。但是该机和德劲此系列许多机器一样,音量是按钮控制,不够方便快捷。
  [点击]另外窗口打开图片...

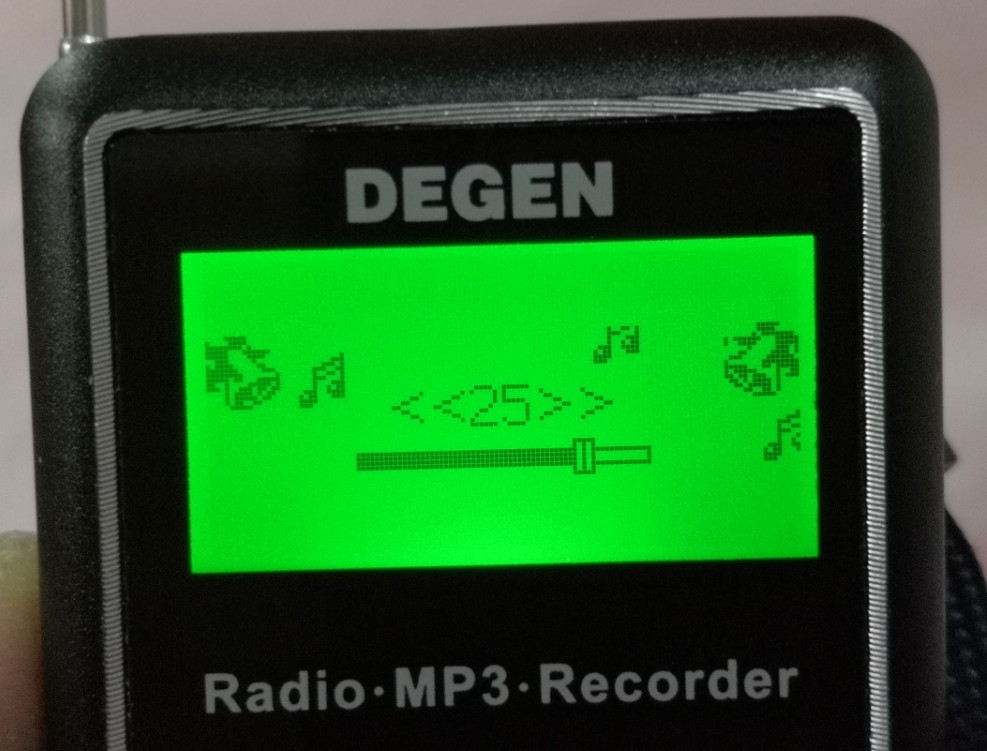

  并且调节音量时蹦出来一个简陋的界面,看不见其他任何信息,只能等它延时返回。这个功能做得不好,调音量时应该主界面上的音量数字变化就行了。
  [点击]另外窗口打开图片...

  更受不了的是,内录收音机时音量自行增大并且失控,录音过程就只能忍受着很大的外放声音,有时实在受不了就只有把收音机趴着或用手捂住喇叭。。。

  本来功能很不错的小机,却有这样的问题很遗憾,因此一直有心加装音量电位器。但是机器体积太小,几乎没有加装空间,一直没有找到满意的方案。

  想过把飞梭换成电位器,是个比较合适的办法,因为该机有调谐静音,几乎不怎么用手动调谐搜台,基本都是用左右按键自动搜索。但是有些时候又显得用飞梭才方便了,比如MP3功能菜单中选择文件时,转动飞梭可以快速浏览,如果用按钮一个一个按就太慢了,按住不放可以快速浏览但是不能控制快慢,一晃就过去了,看不清文件名。所以还是舍不得失去飞梭的功能。

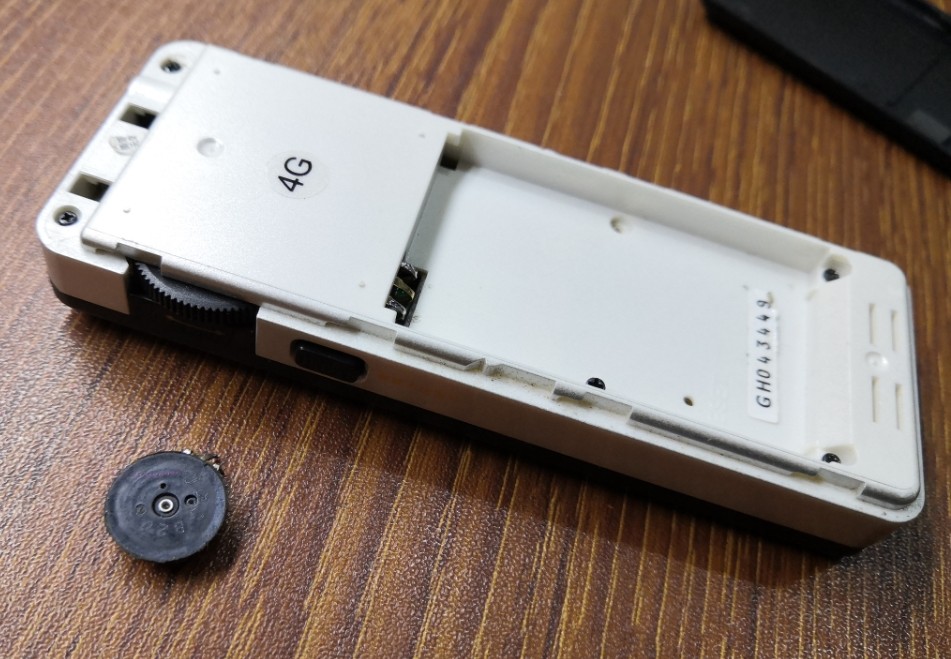

  今天想到一个两全其美的办法,就是以前给破冰者F166加装音量电位器的类似方法:保留飞梭,在飞梭旋钮上叠加超薄音量电位器,并改装成功了。
  [点击]另外窗口打开图片...

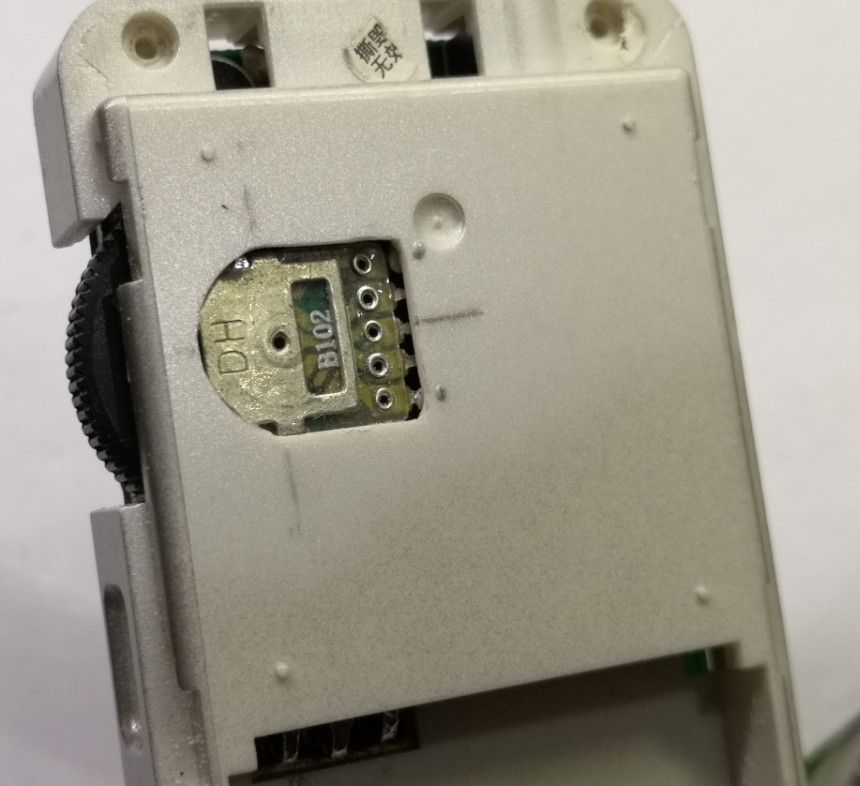

  因为空间不够,需要在后盖下的内壳上开孔容纳加装的音量电位器。
  [点击]另外窗口打开图片...

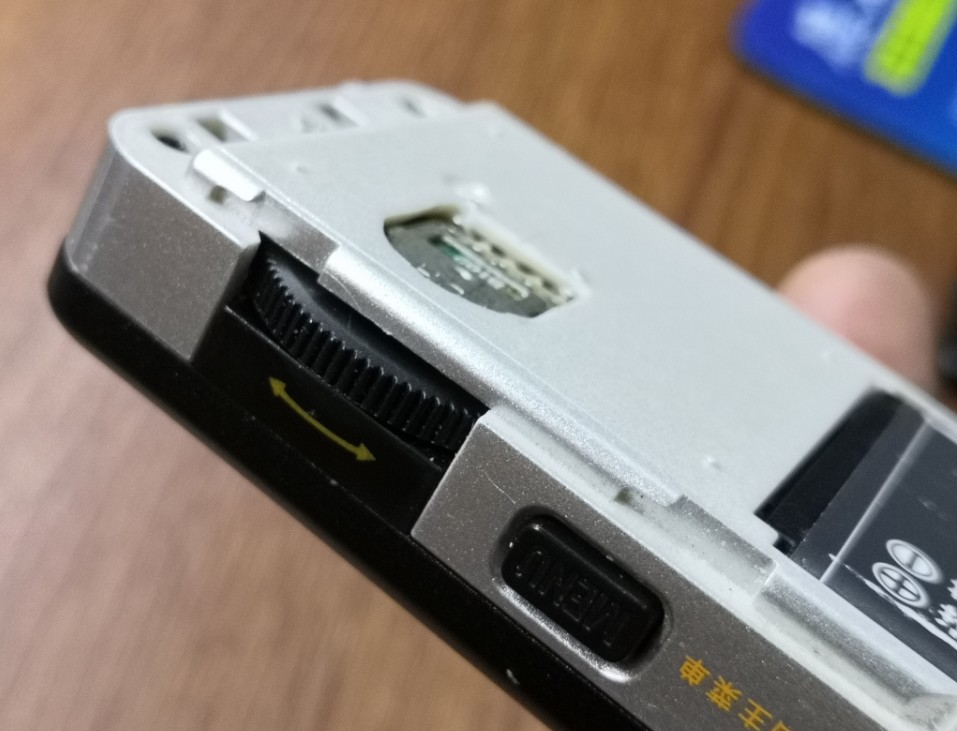

  安装好了,电位器和飞梭之间的拨盘用摩擦材料软连接,拨动飞梭旋钮可以带动同轴的音量电位器转动控制音量,如果电位器到头不转了,飞梭还能继续旋转。
  [点击]另外窗口打开图片...

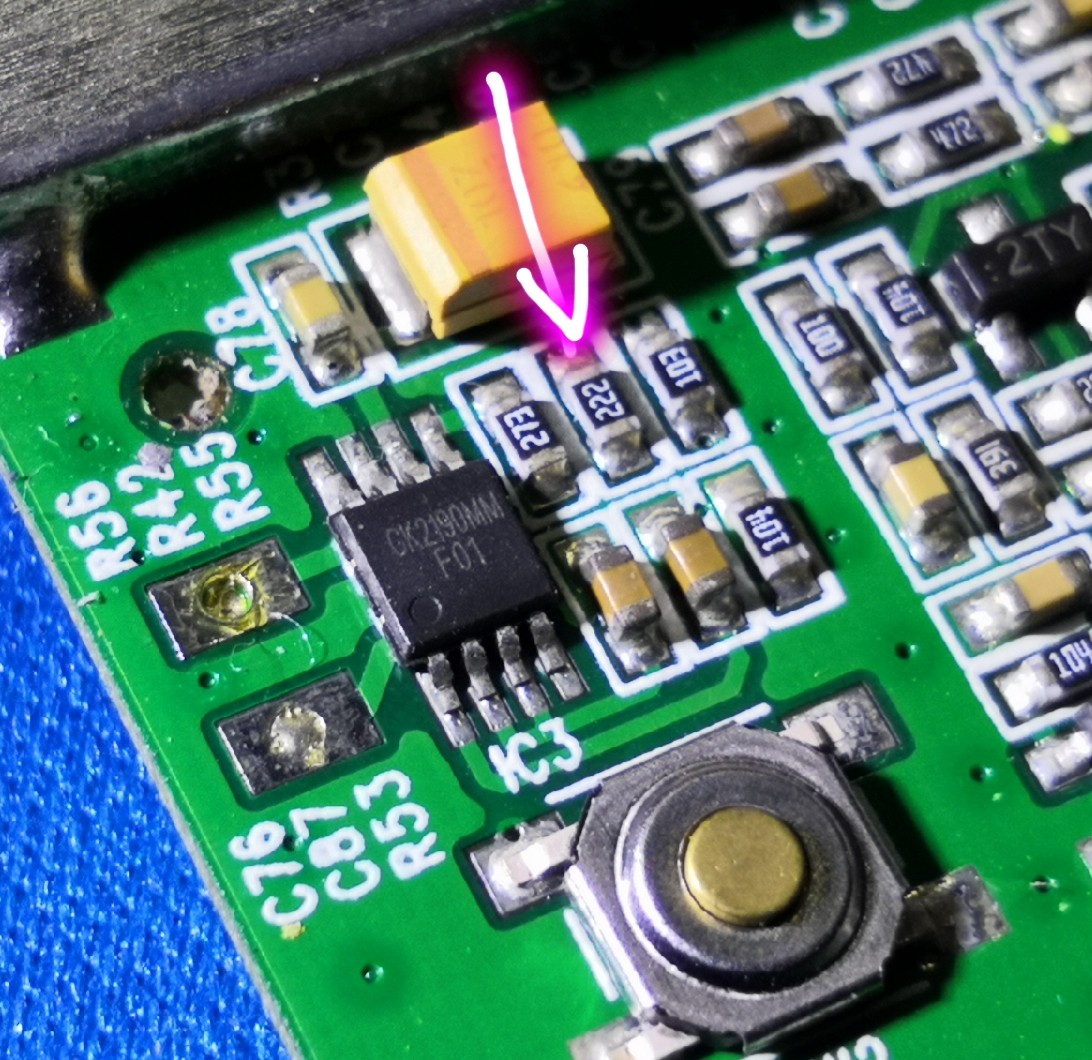

  电位器通过10uF电容连接至喇叭功放输入端,就是功放IC第4脚的2.2K电阻之前。
  [点击]另外窗口打开图片...

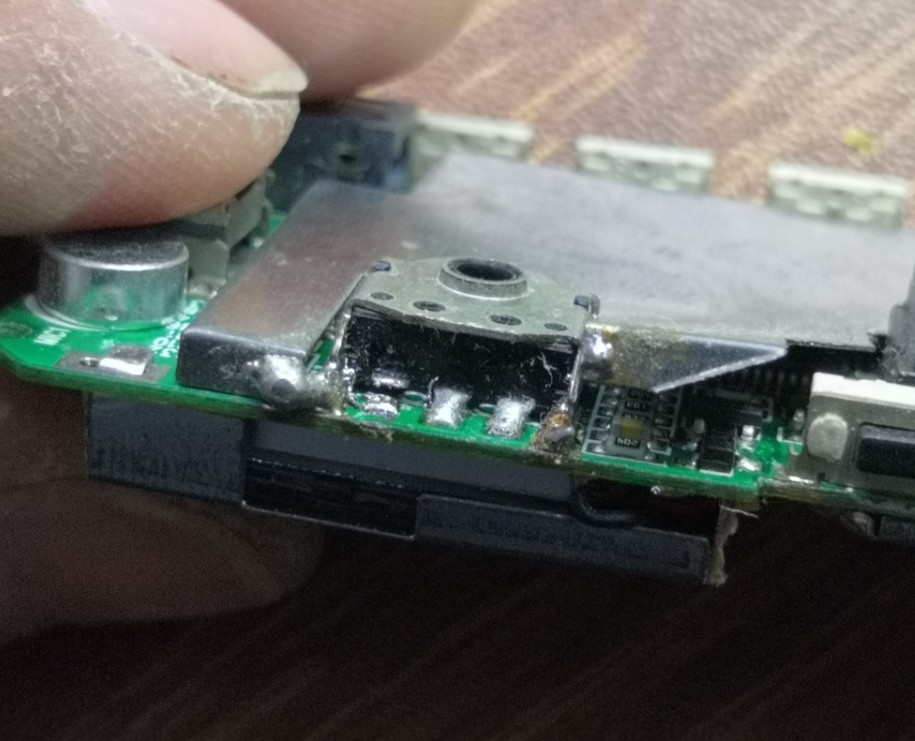

  另外还将飞梭的接地端断开。
  [点击]另外窗口打开图片...

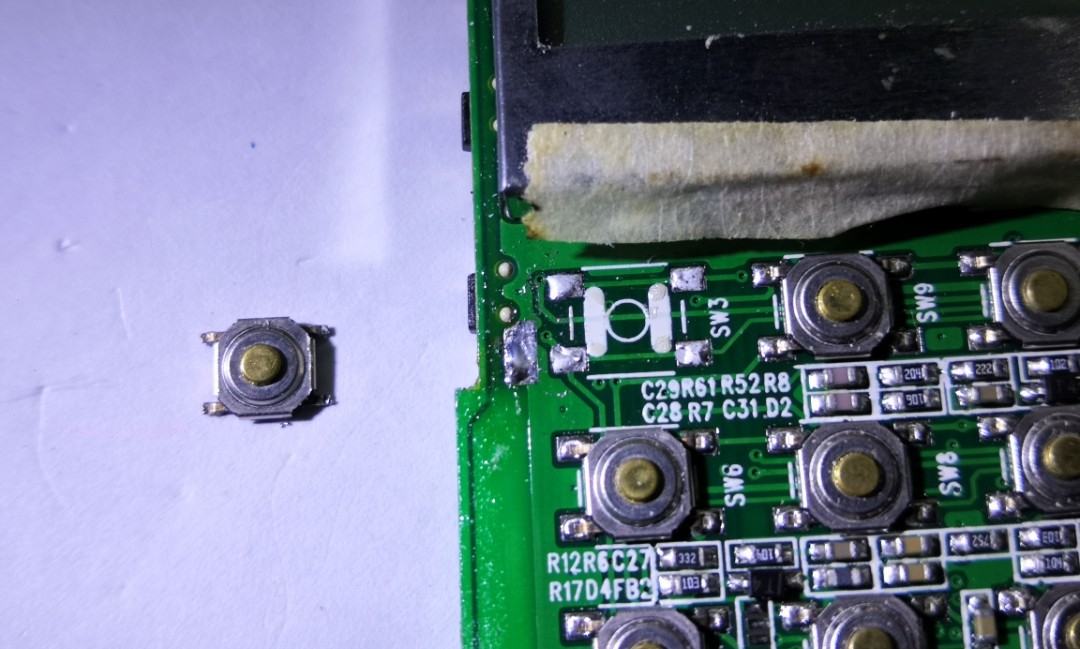

  将几乎不用的锁定键改来控制飞梭接地端。
  [点击]另外窗口打开图片...

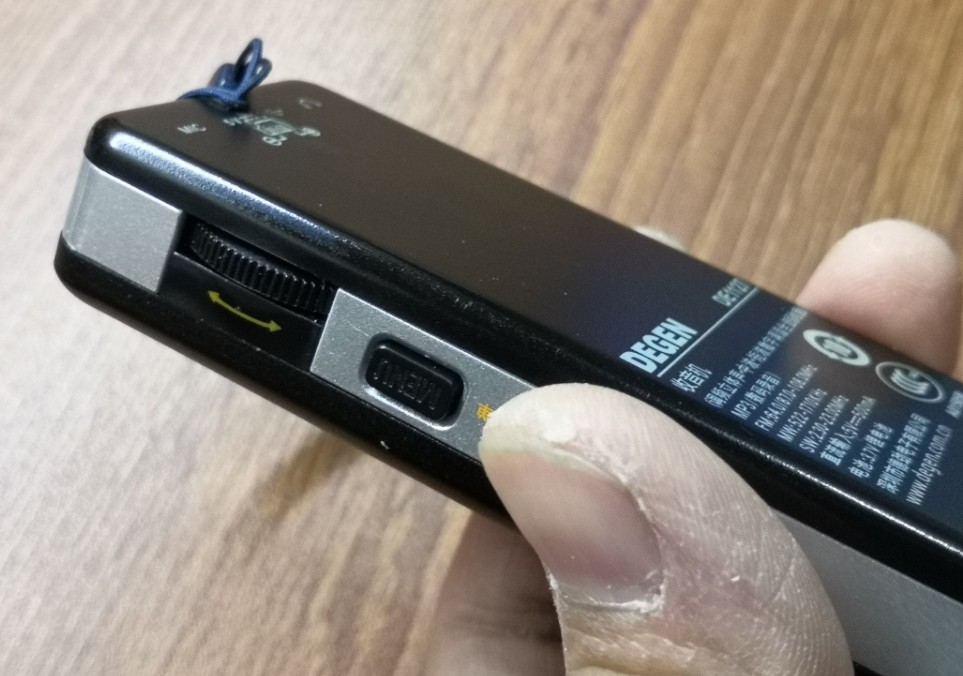

  改装完成,装复机器,盖上后盖,外观完全不变,堪称完美!
  [点击]另外窗口打开图片...

  使用时,数字音量功能不变。可以将数字音量开大,然后就可以旋转飞梭旋钮用电位器控制音量了,非常方便。内录收音机时也可以随意控制外放音量了。

  当需要使用飞梭以前的功能时,比如MP3功能进入菜单选择文件时,按住锁定键,飞梭功能即恢复,此时就可以和以前一样旋转飞梭快速前后选曲。

  改了之后不影响耳机的音量控制,用耳机收听仍然用按钮数字音量控制。
