再次感谢机友尚先辉送我BCL-3000,有了今天折腾的机会,给BCL-3000成功加装上了MP3播放器.
　　

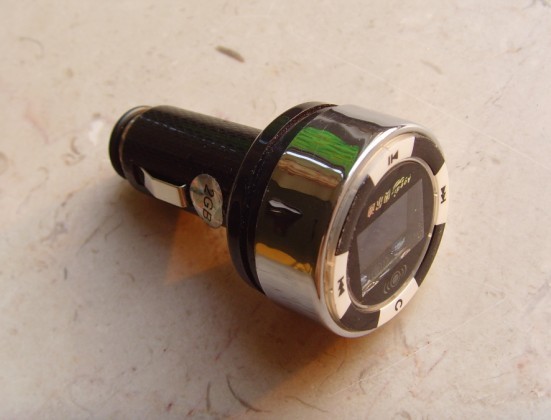

　　用一个带FM发射的可分离的车载MP3播放器.
　　

　　
　　将电源插头部分与带USB插头的MP3部分分开,只用MP3部分.
　　

　　

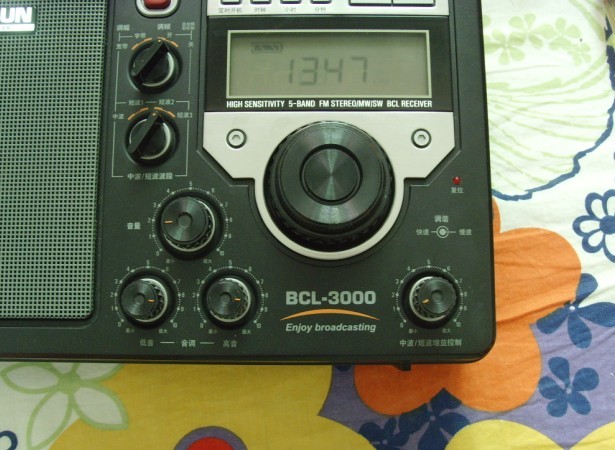

　　准备利用BCL-3000的不怎么常用的调幅增益控制旋钮位置来改装.
　　

　　
　　怎么拆机等不多说了吧.
　　

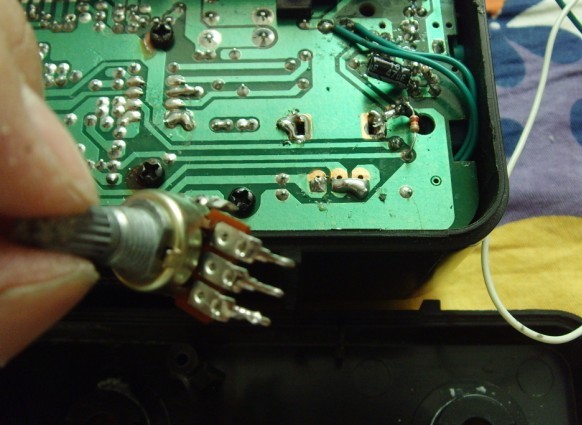

　　拆开后把调幅增益控制电位器拆下,并将电路短接到高增益状态.
　　
　　

　　
　　准备在此处加装一USB插座.
　　
　　

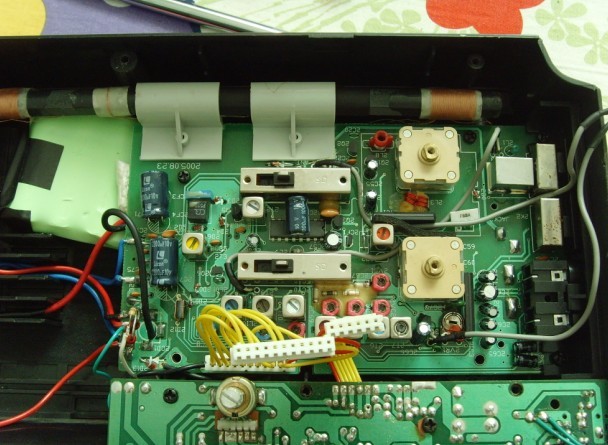

　　为了能控制USB插座上的MP3的电源的开启及关闭,又不想另加电源开关,可费了点心思,并将收音主板大拆开来.
　　

　　

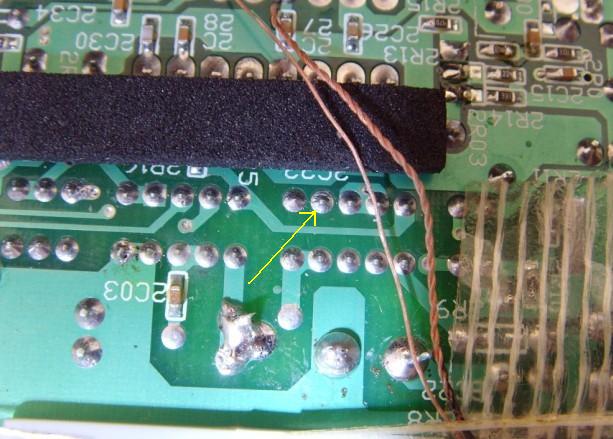

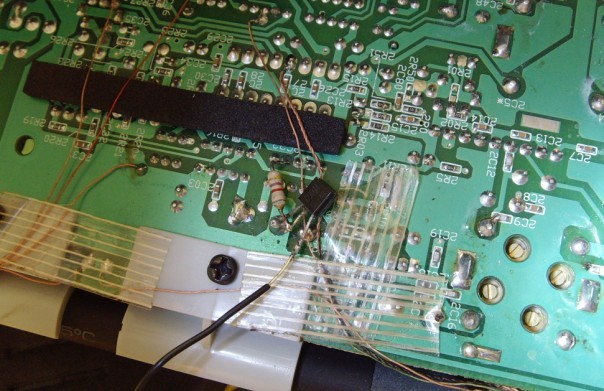

　　想法是利用同样不常用的调频自动频率控制开关来兼作加装的USB插座的电源开关,并在收音主板背面找到了可用于控制的点,图中黄色箭头所指即是.
　　
　　

　　
　　搭接元件试验成功,控制正常.
　　
　　
　　

　　
　　

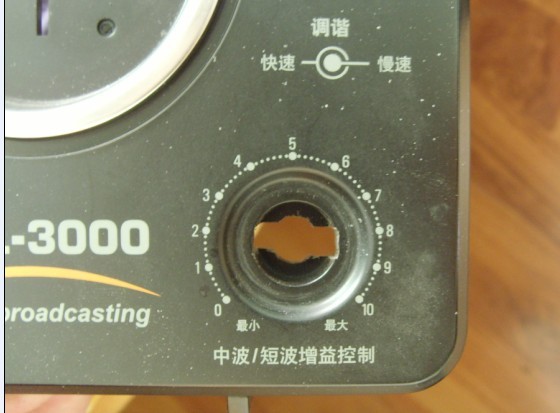

　　为了安装USB插座,得进行扩孔.
　　
　　

　　

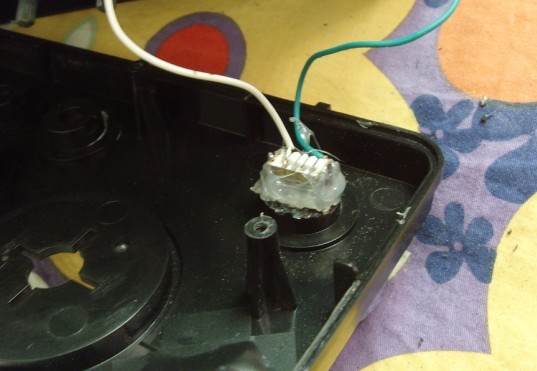

　　用热融胶固定好USB插座.
　　
　　

　　
　　

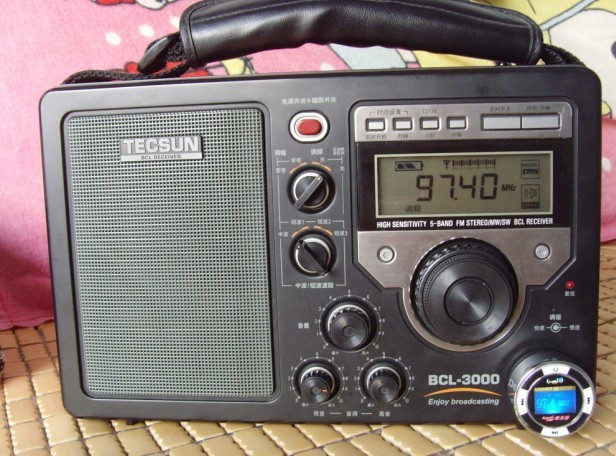

　　一切装好,大功告成!
　　
　　调频自动频率控制开关打开状态,为USB电源关闭状态.
　　
　　

　　
　　自动频率控制开关打到关闭位置,USB电源接通,频率调到MP3发射频率上,播放出MP3音乐,哈哈!
　　
　　

　　

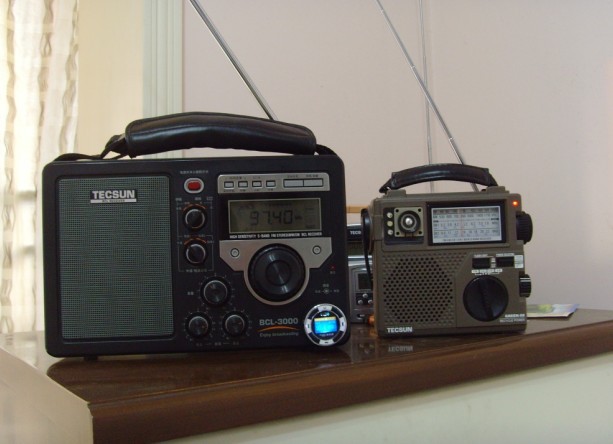

　　旁边的收音机也可以同步收听.
　　
　　

　　
　　若需下载歌曲,把MP3拔下来插到电脑上下载即可.
　　
　　另外,还可通过此USB插口用数据线给手机等设备充电.
　　
　　此机以前我已经加装了内置电池及充电电路.
　　
　　开始本想在G88上加装,但G88的电池电压较低,不适合直接供MP3使用,而且BCL-3000的大扬声器的音质也更适合欣赏MP3音乐,因此今天决定对BCL-3000进行改进并取得成功.
　　
