一分钱也没花,两波段短波天线就架起来了

作者:铁蛋 日期:2012-02-23 人气:1754 来源:广播论坛 添加:5BCL.com




   本来想直接竖起7米高的铁管做撑杆一步到位算了,怎奈天气寒冷,昨天和今天又刮起了5级大疯。我一个人既要树撑杆,又要打拉线,我怕发生安全事故,过几天再说吧。但是,咱广坛人以折腾为信条,以得瑟为“宗旨”,等着的时间心里会长草滴~。

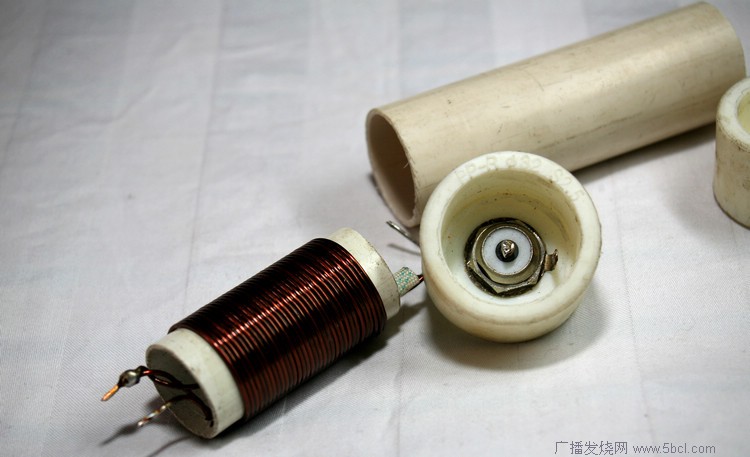

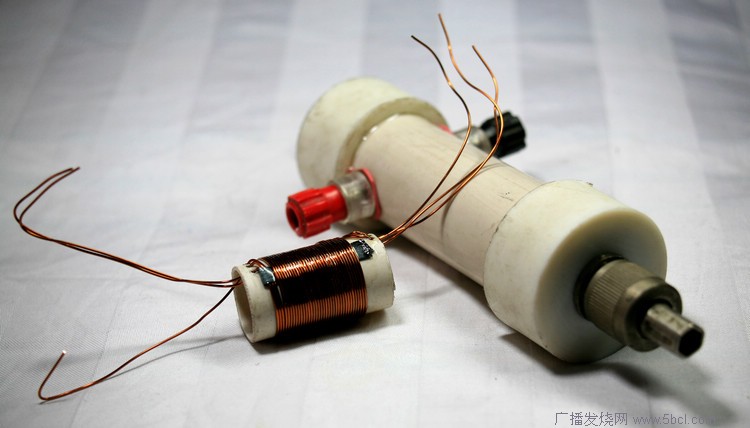

   找了大脚趾头粗的两根竹竿儿捆在一起,稍微挺实点。把我自己DIY的巴伦装在竹竿头上。参照书上的计算公式

         倒V天线单边振子长度数据及计算方式如下:

1/4波长水平、倒V天线长度的计算公式:光速/频率/4*95%=(单臂)长度

14.270MHz天线的计算长度300000/14.27/4*95%=4993mm

7.050MHz天线的计算长度300000/7.05/4*95%=10107mm

咱就按14270频率偶极天线单臂阵子长度约是10107毫米。7050频率偶极天线单臂振子长度约为4993毫米动手。7050的振子比较长,我用上个世纪60年代的那种电话线,破成单股来用。这种线是多股钢线,抗拉强度好,外皮质量特别好,40多年了也不老化。 14270我用的是3毫米直径的单股铝护套线,一破两开分别做两个振子。我也想用铜线来着,可是,铜线谁扔它呀,这么金贵,垃圾佬都知道铜值钱,垃圾堆里也只能找点儿钢线、短点儿的铝线了。

---------

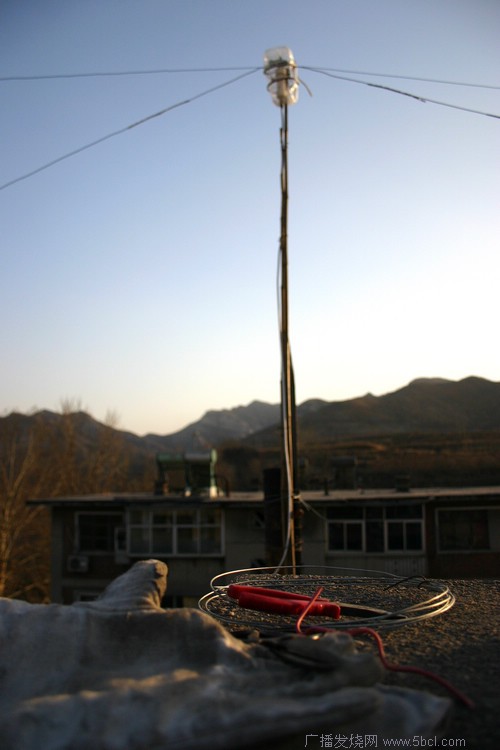

干这点儿活儿对我来说并不是难事儿。好歹我也是劳动人民一员,吃过苦、受过罪。 竹竿稍微短了点,大约2米多点儿吧,先凑合一下,等到开春再弄好的。

----------

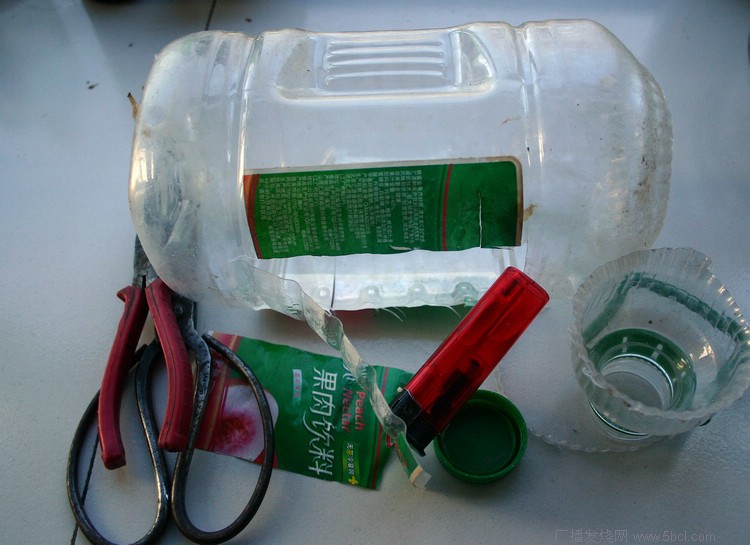

楼上也没人常去,做了个很难看的防水。垃圾堆捡的果汁瓶子,拿剪子铰吧铰吧就成了,筒子做防水,嘴儿也不浪费,留下当漏斗儿用。嘿嘿~ 仔细看了看,还是汇源果汁呢~咱用就用大厂名牌儿~杂牌儿的丢不起那人!

-------------




巴伦呐~~你可长点儿心吧~~戴上戴上,别耍小孩子脾气,尽管咱做的巴伦是全防水设计,还是小心点儿好。

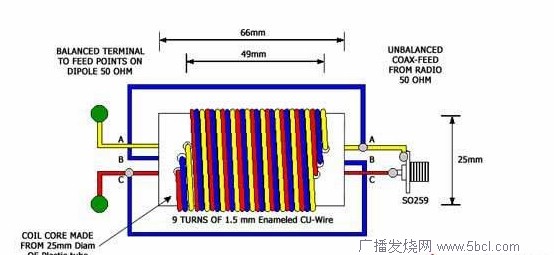

(空心1:1巴伦的制作图)





           水平偶极天线角度与阻抗的关系如下:
  水平偶极天线给电部角度为180度时的阻抗是73欧姆;从180度角度开始变窄,它的阻抗也会随之渐渐地下降。150度时是68欧姆,120度时是58欧姆,105时刚好是50欧姆,更窄的角度90度时是42欧姆,60度时刚降列23欧姆。


-------------

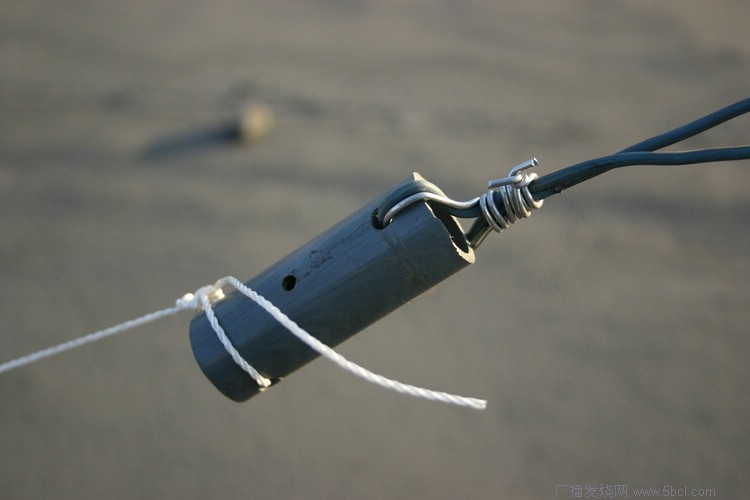

咱做的绝缘子,您瞧简单吧~~没花钱,捡的一根儿塑料管儿,锯成10厘米一截儿再打两个过眼儿就成啦。一共截了5段,四根振子各自一个,馈电端用了一个。

-------------

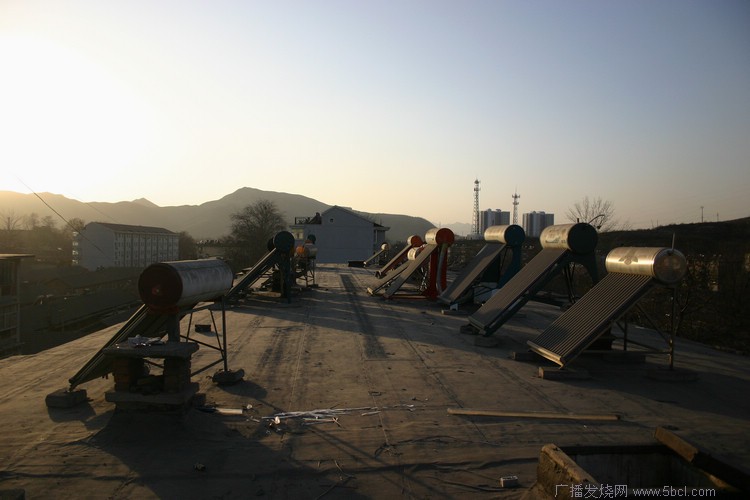

勤快人就是勤快人儿,一冬天没下雪,太阳能热水器的集热管上布满了灰尘,严重影响太阳能的吸收,趁着上楼顶顺便给擦干净了。我只擦了我家和楼上邻居小嫂子儿家的。怕别人家的赶巧坏了赖我动过。


---------------

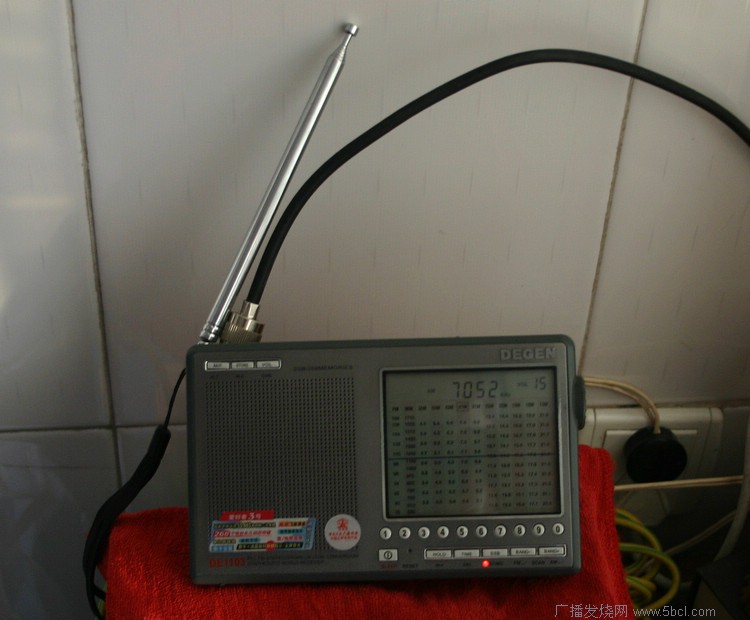

做好接头,接在1103的天线输入端,用单边带模式接收。天呐~ HAM们的通联是那么的清晰,9345“朝鲜之声”也比原来清晰稳定。

-------------

  需改进的地方:由于撑杆高度比较低,没有达到振子尾端离地面2.5-3米的高度,不过也不当紧,咱是接收、又不发射,不在乎驻波什么的精确指标。下次做7米钢管撑杆倒V天线的时候将严格按照书上的数据,一点儿也不马虎。

  广坛各位HAM坛友们,我将通过这面天线和收音机,期待着听到您的声音!

-------------

  大铁蛋不止会卖裤衩儿、袜子.蒸馒头、包饺子,俺也会动手做

天仙~~  呵呵,到此结束。藕叶
