很有故事的一个机芯

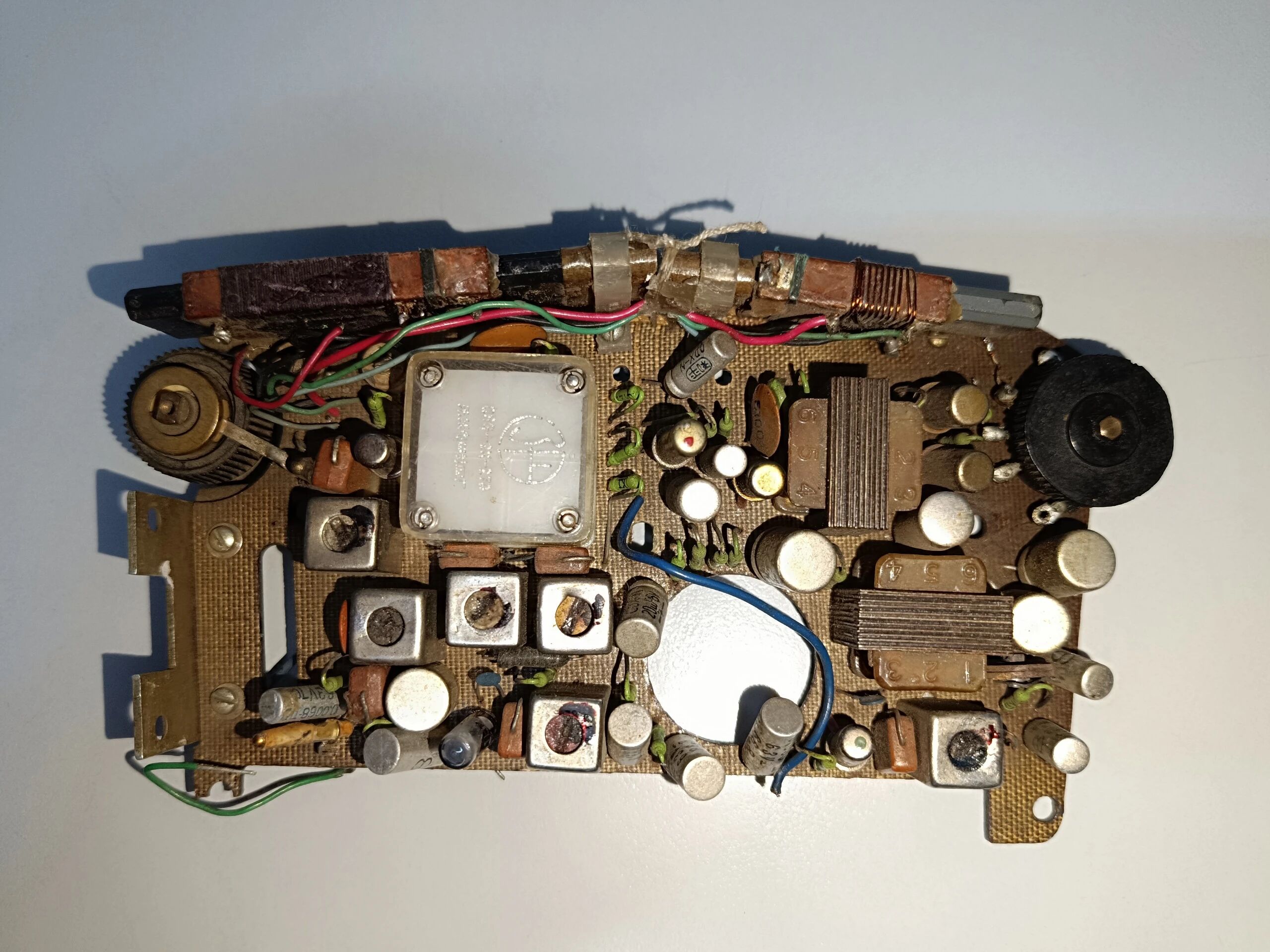

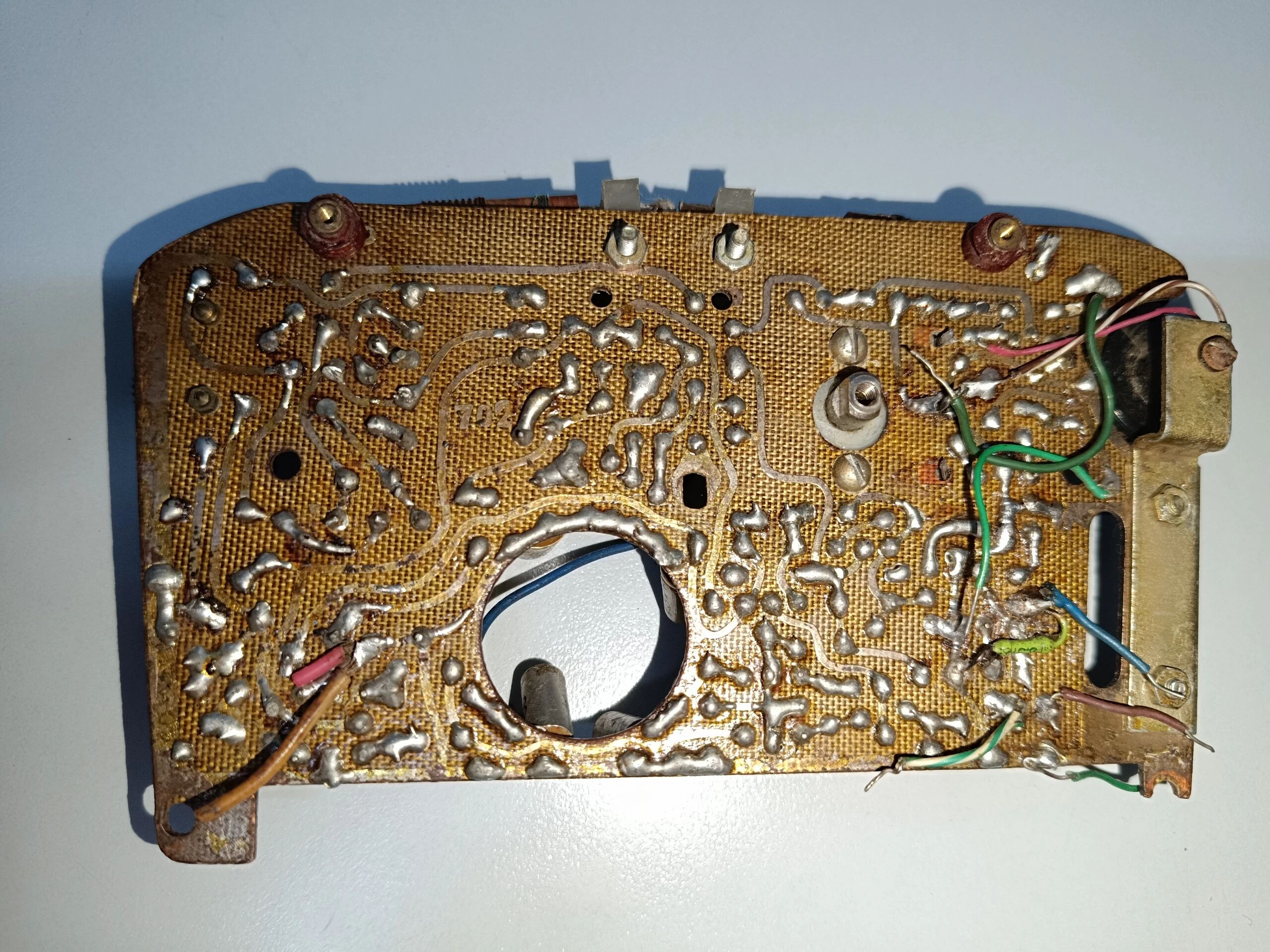

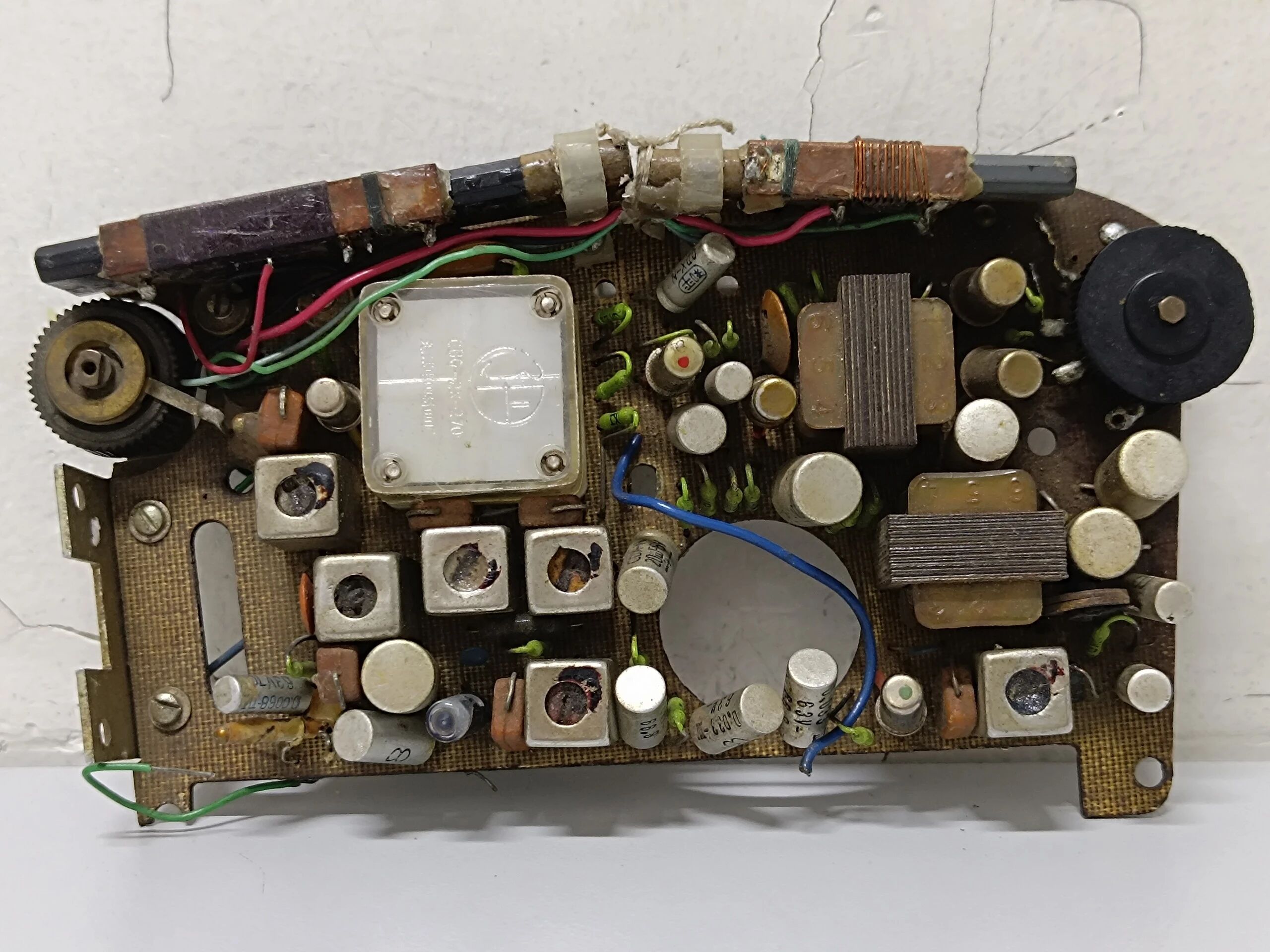

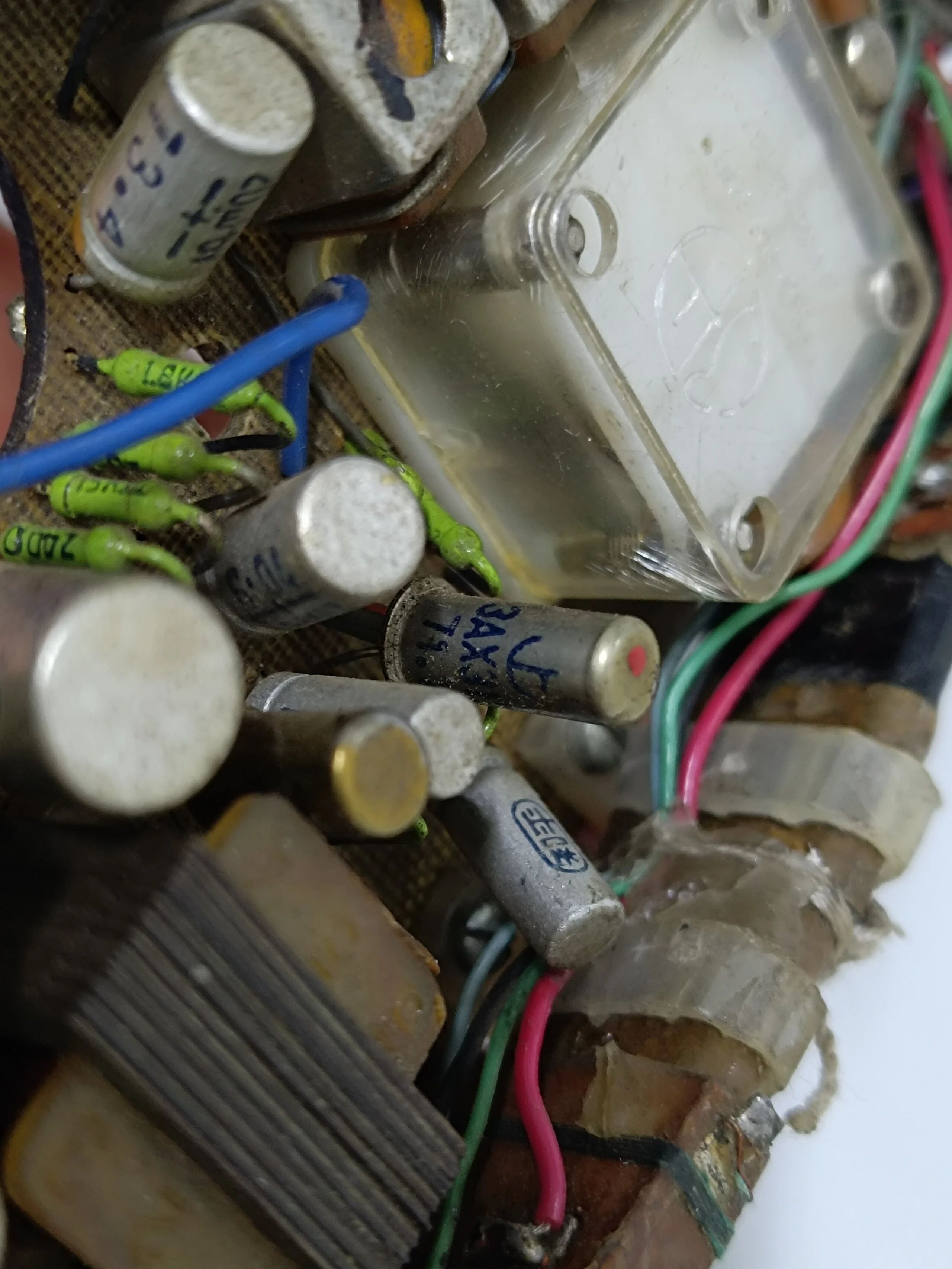

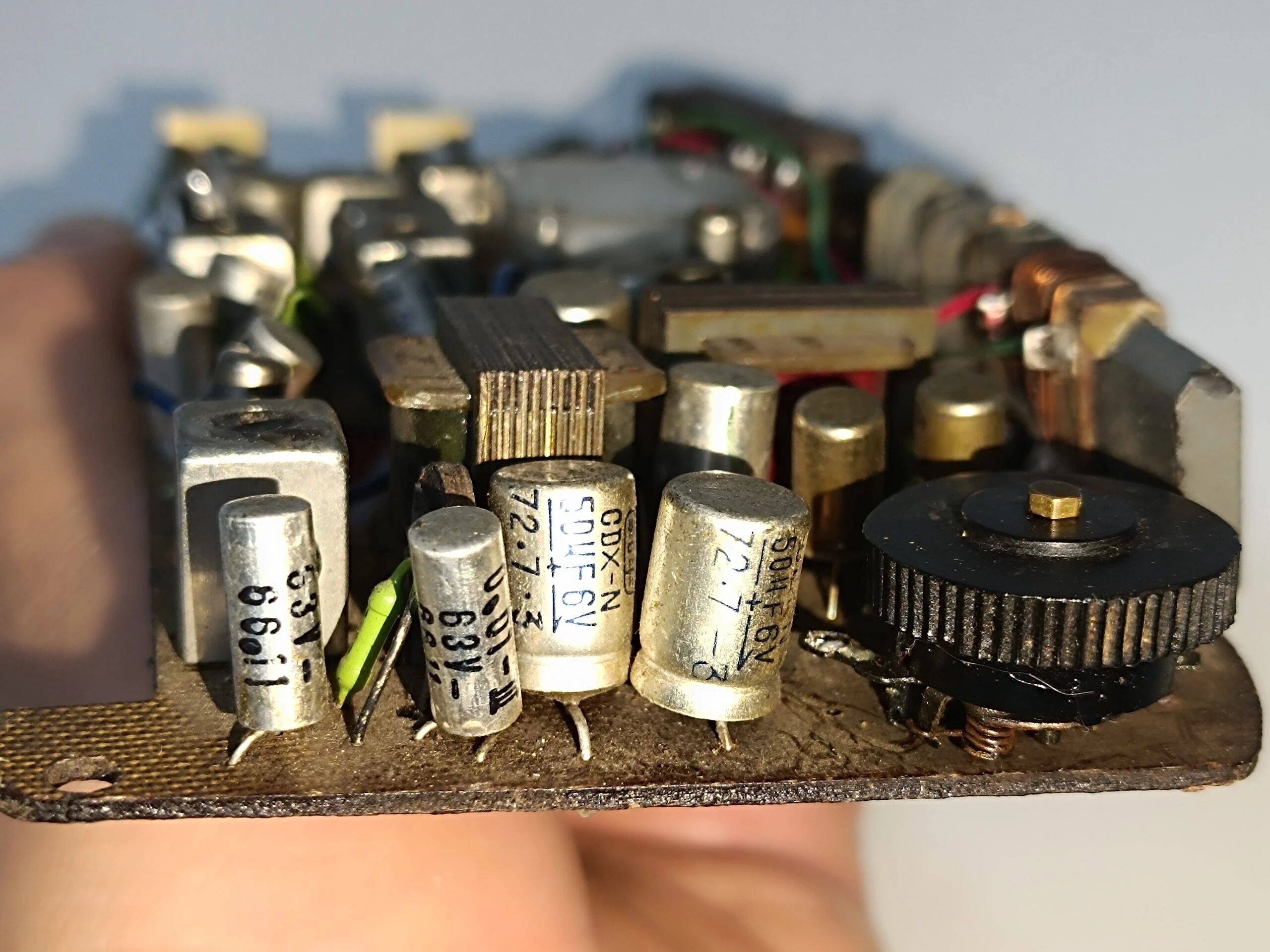

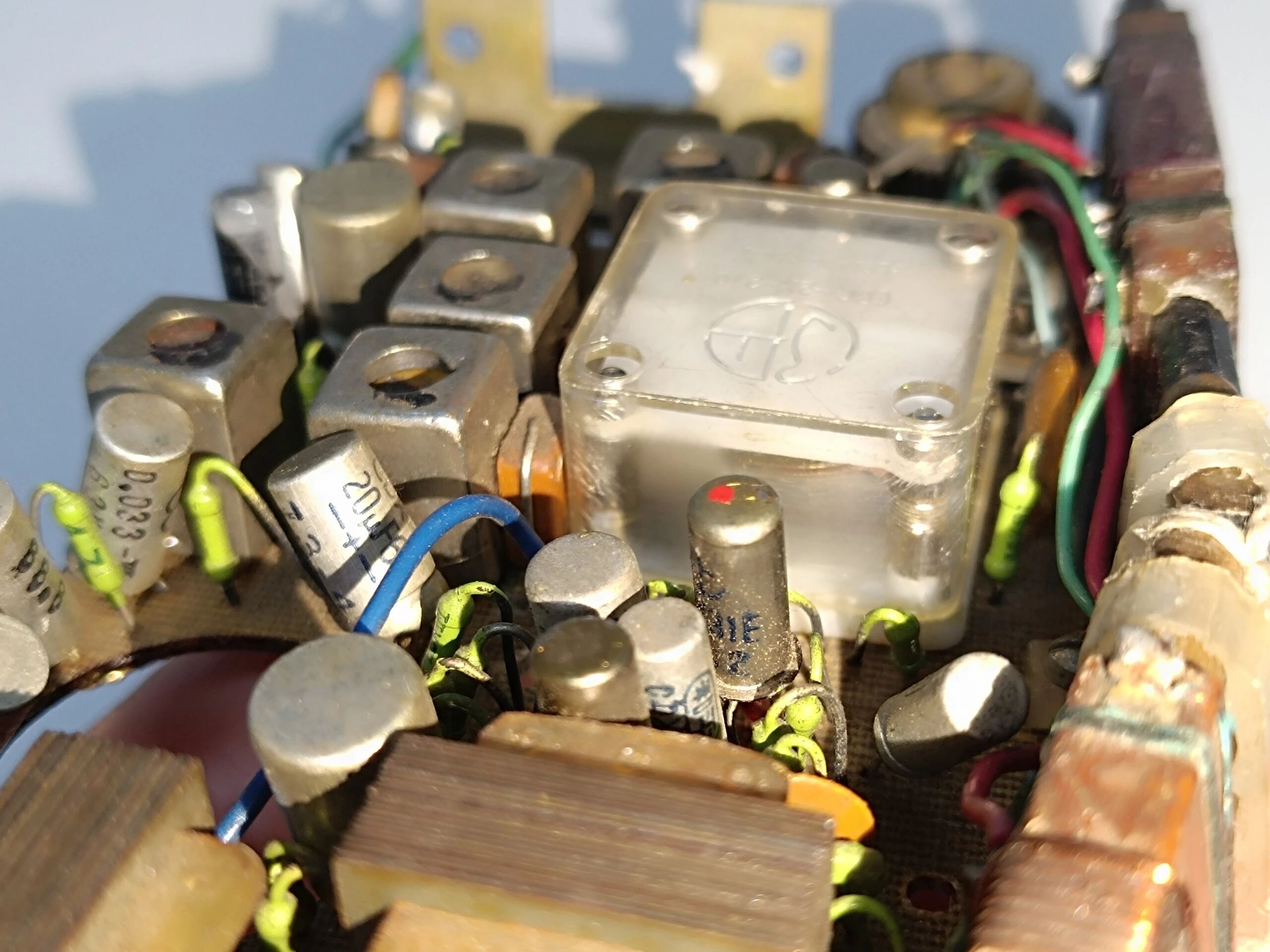

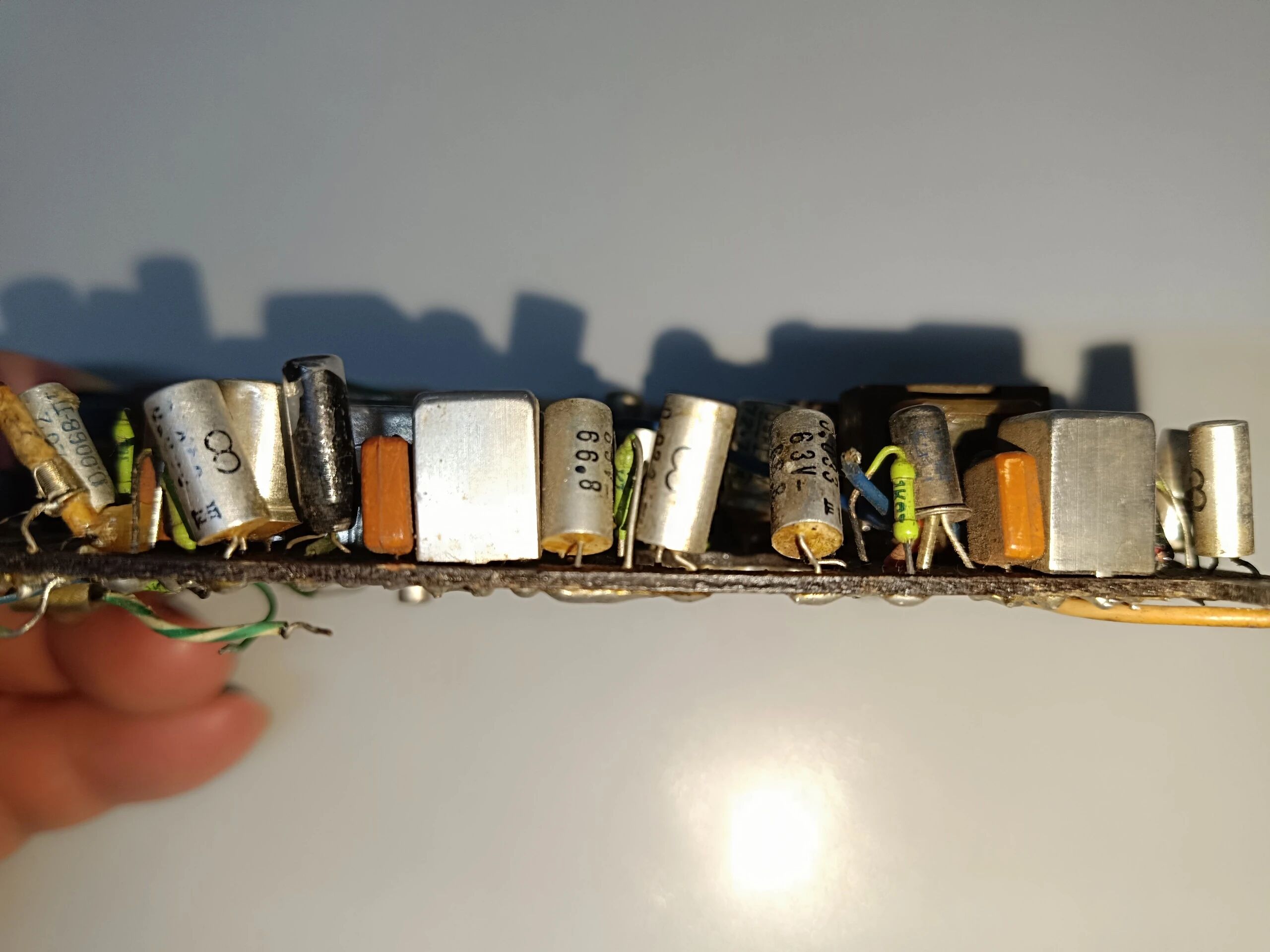

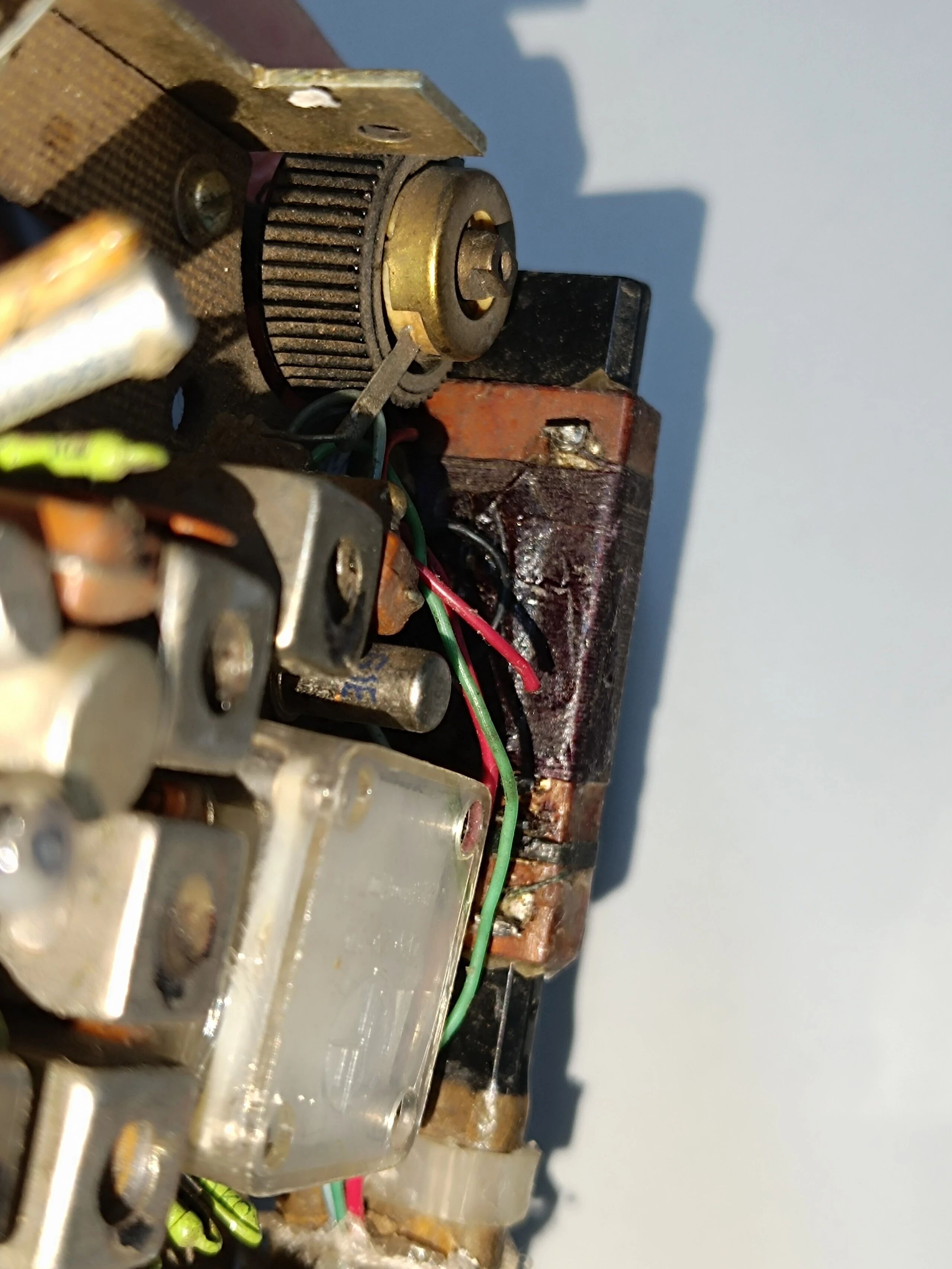

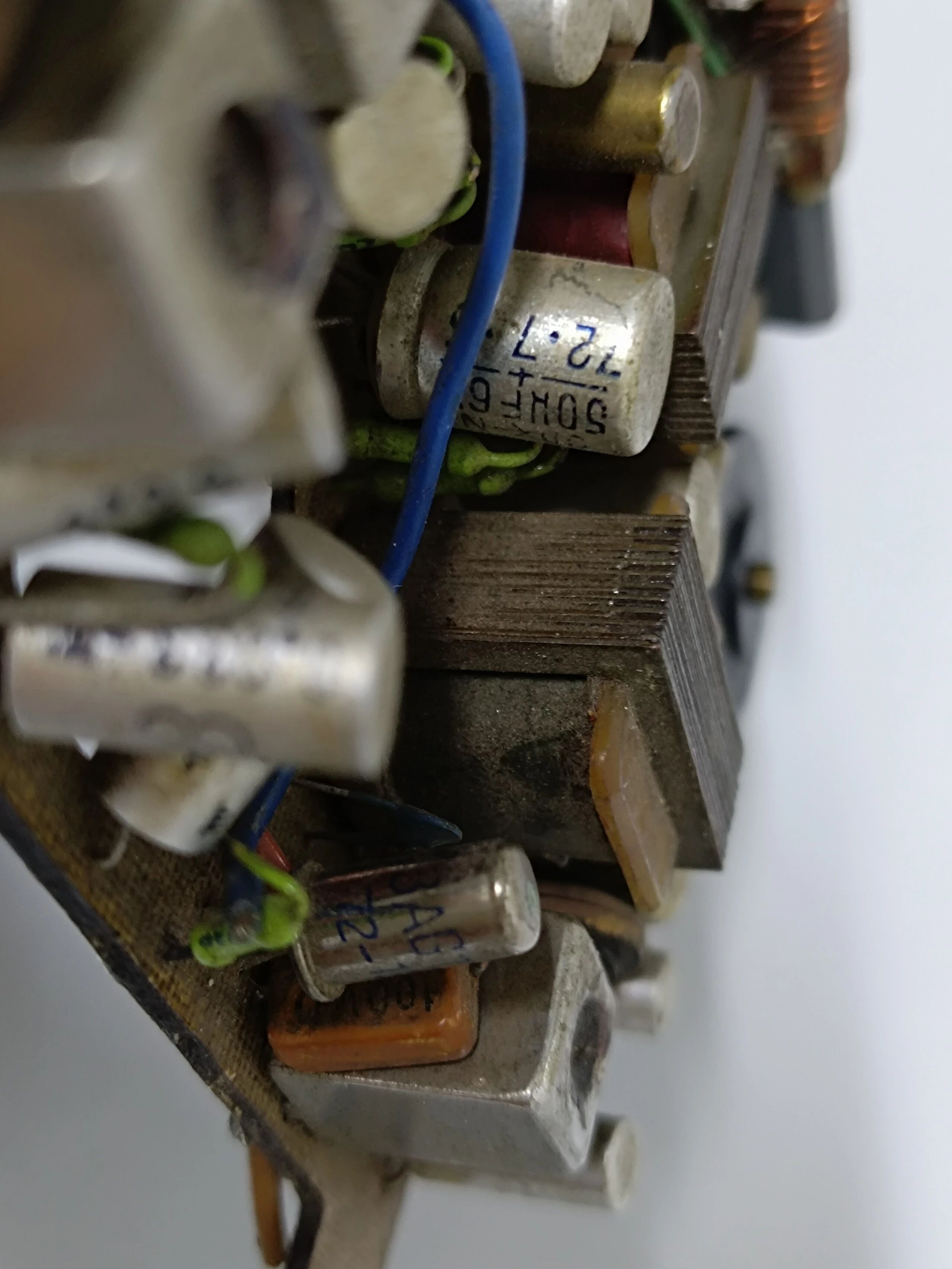

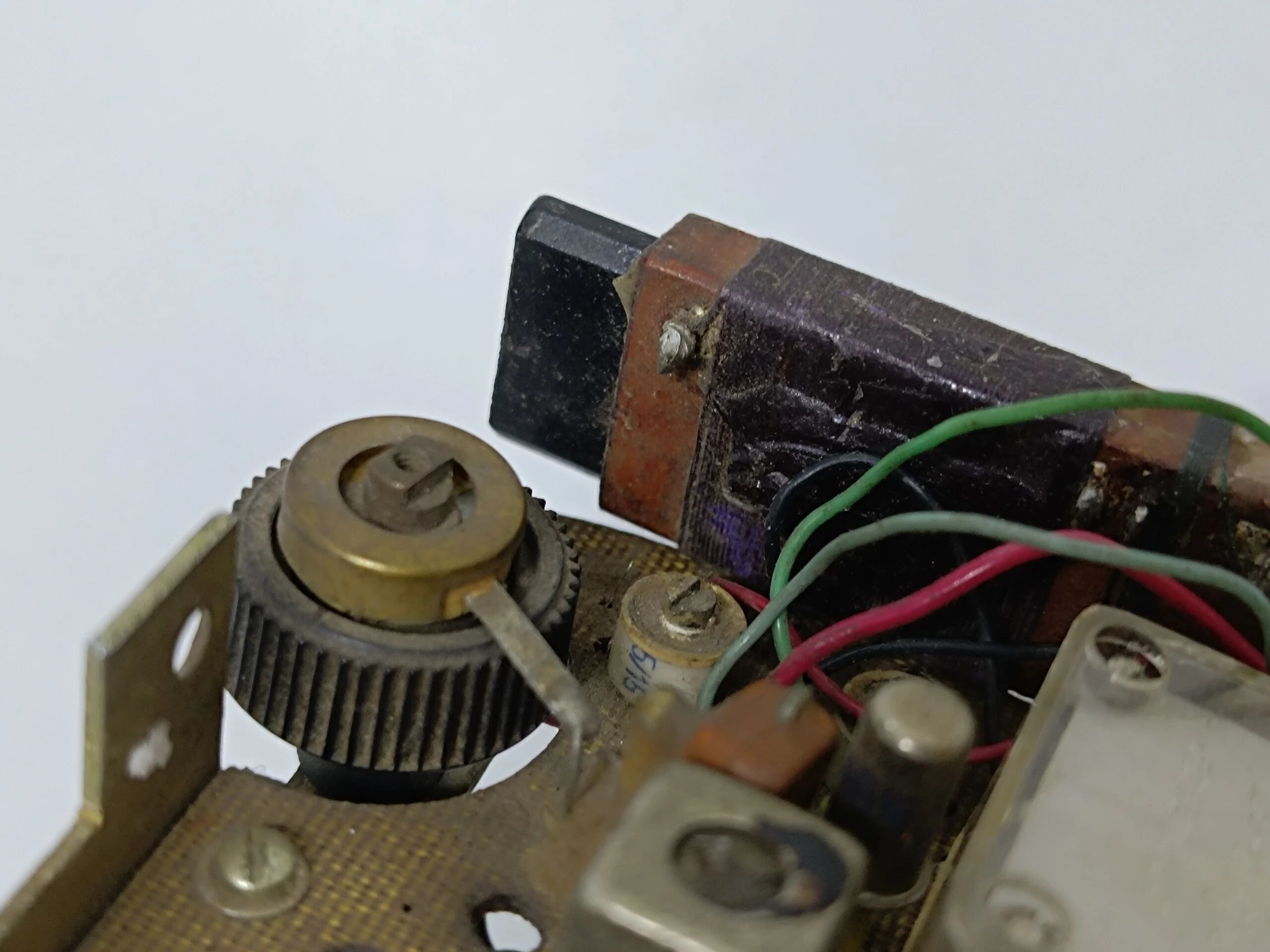

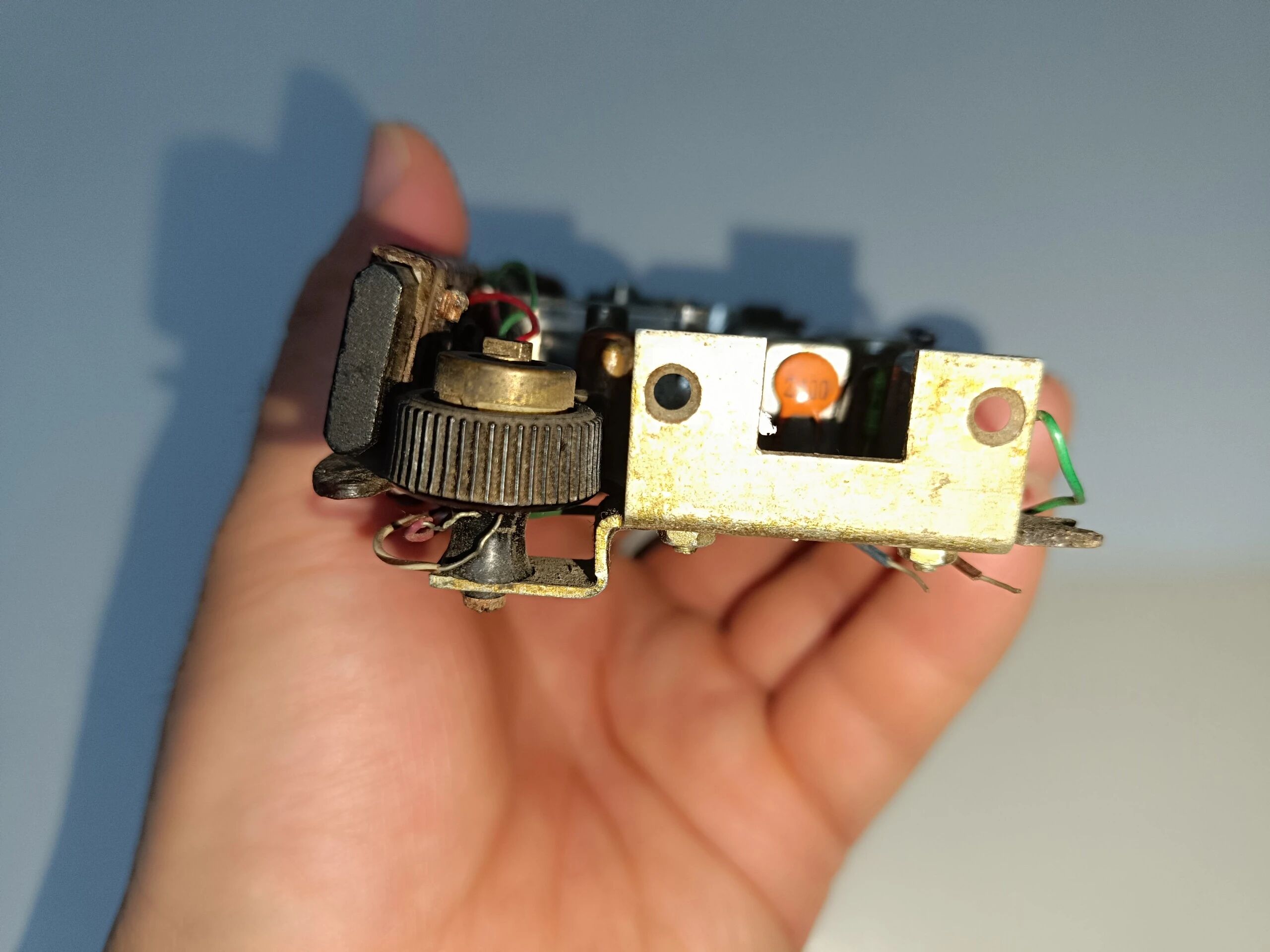

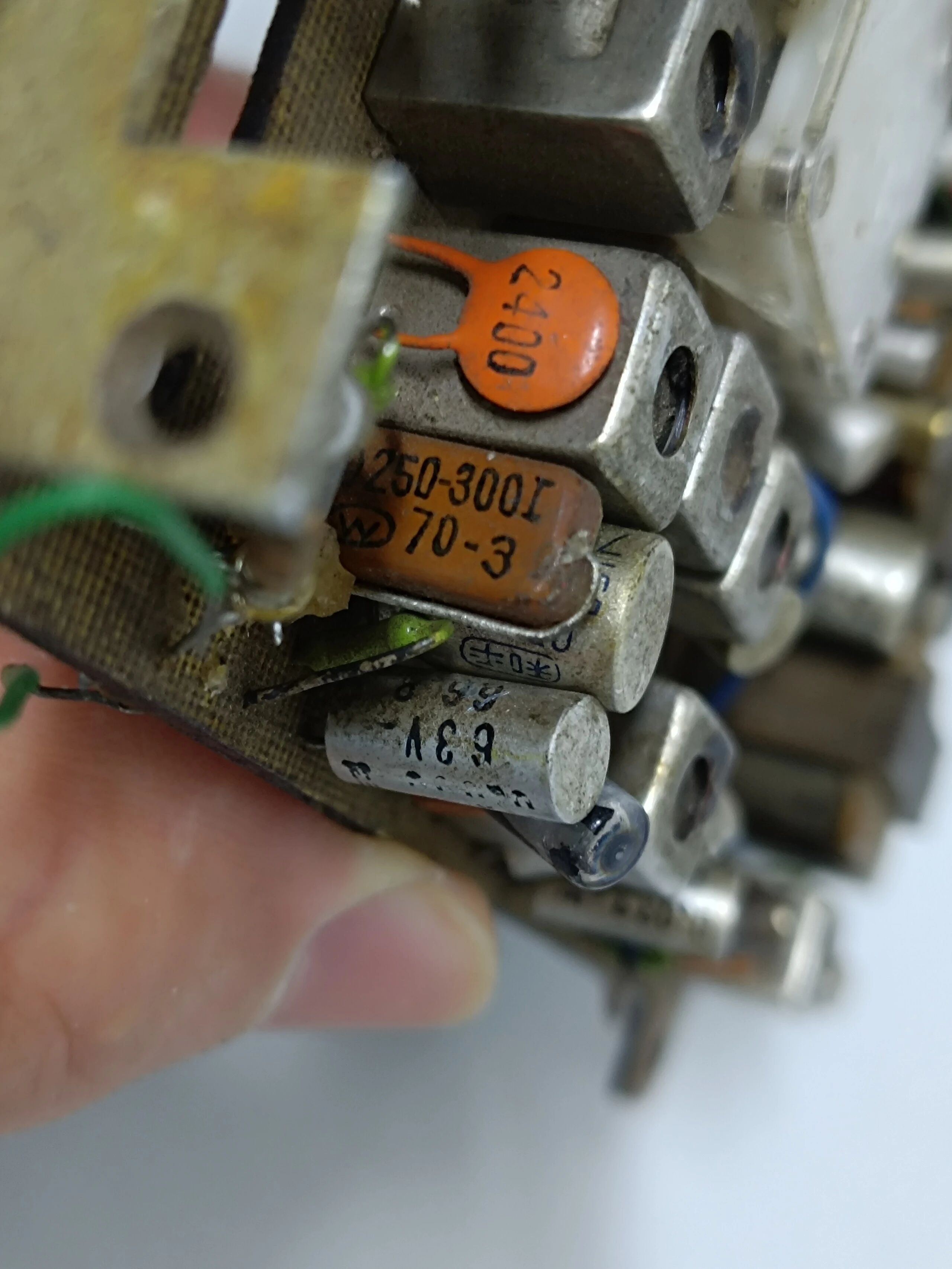

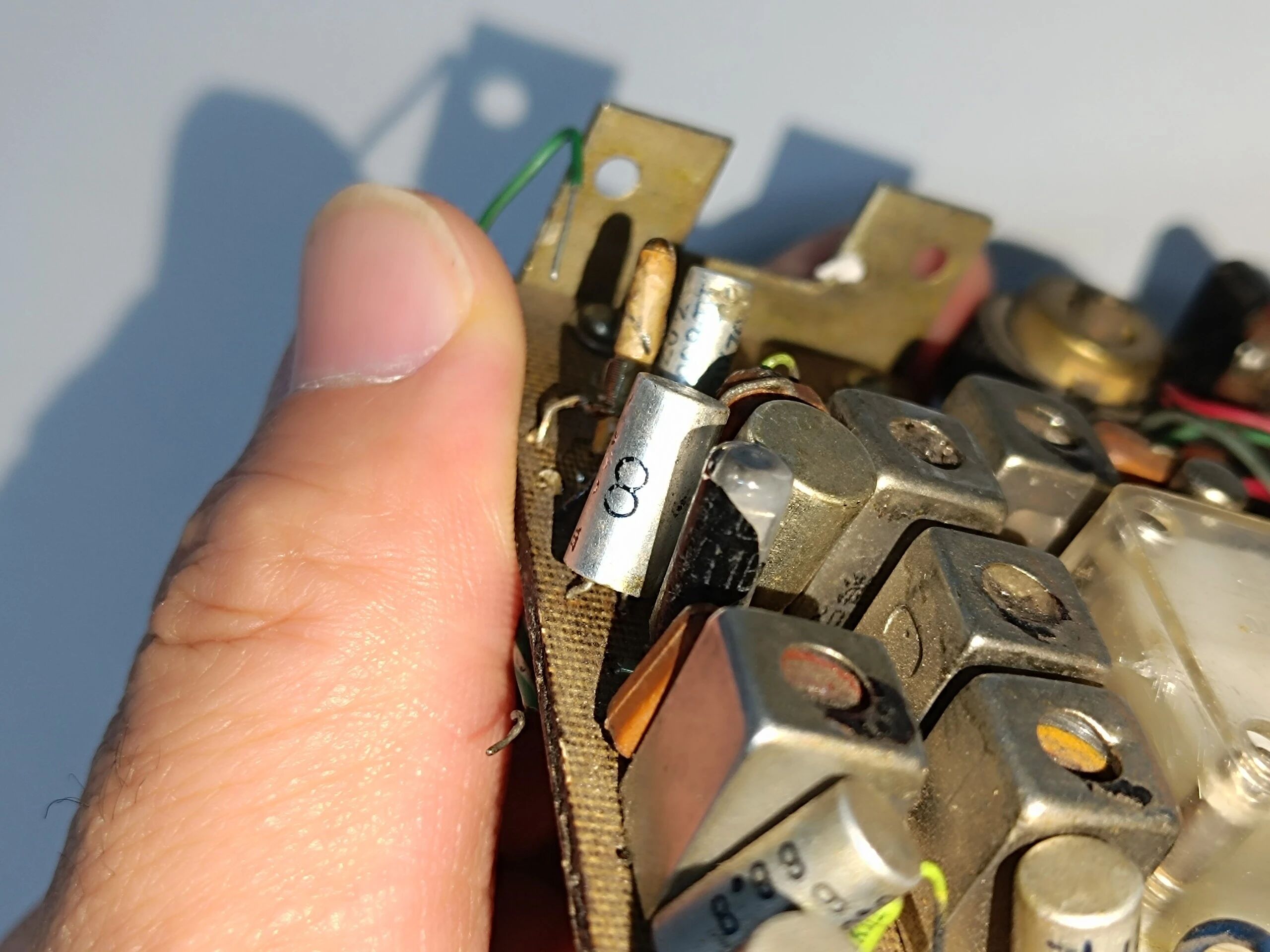

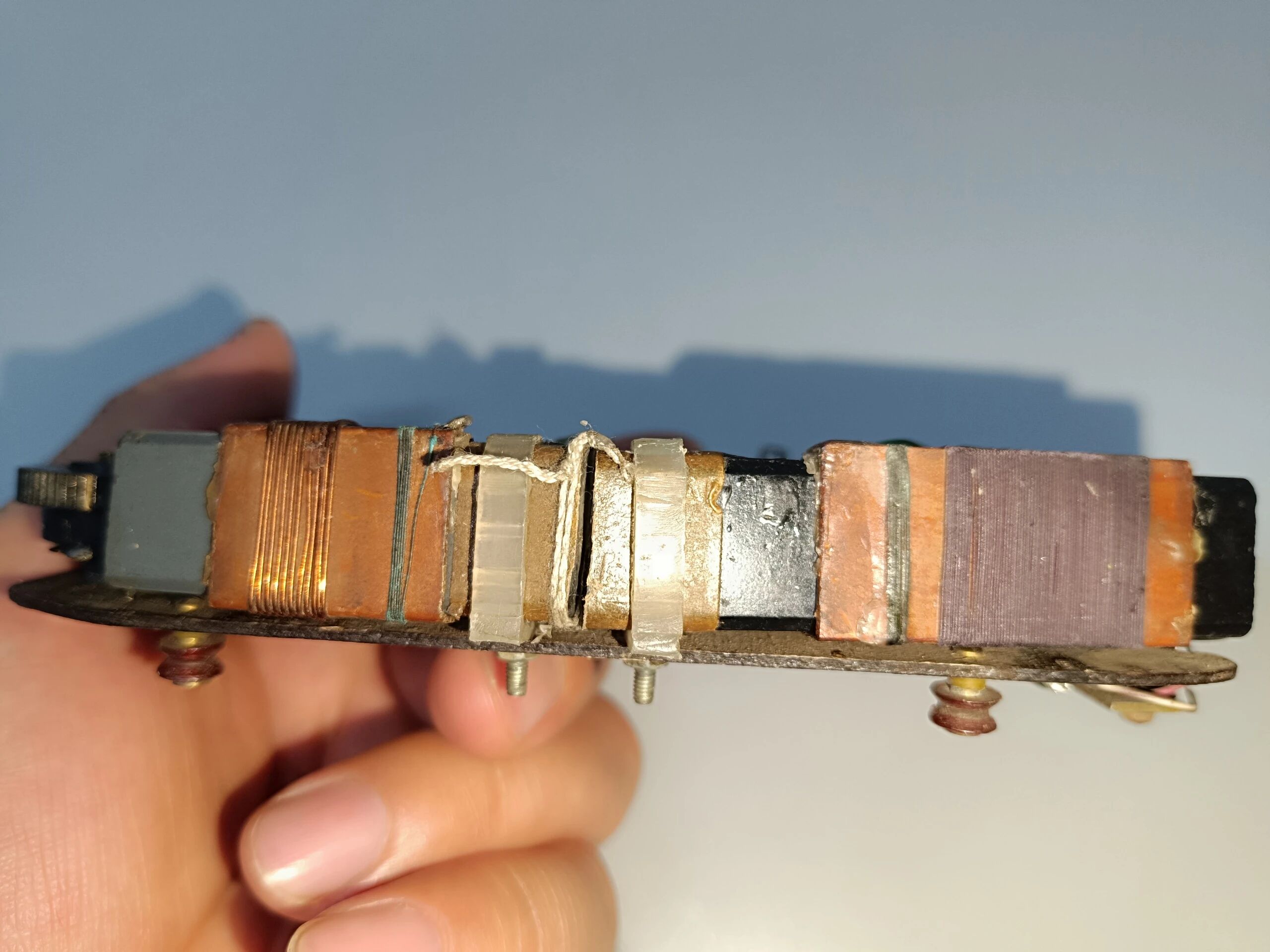

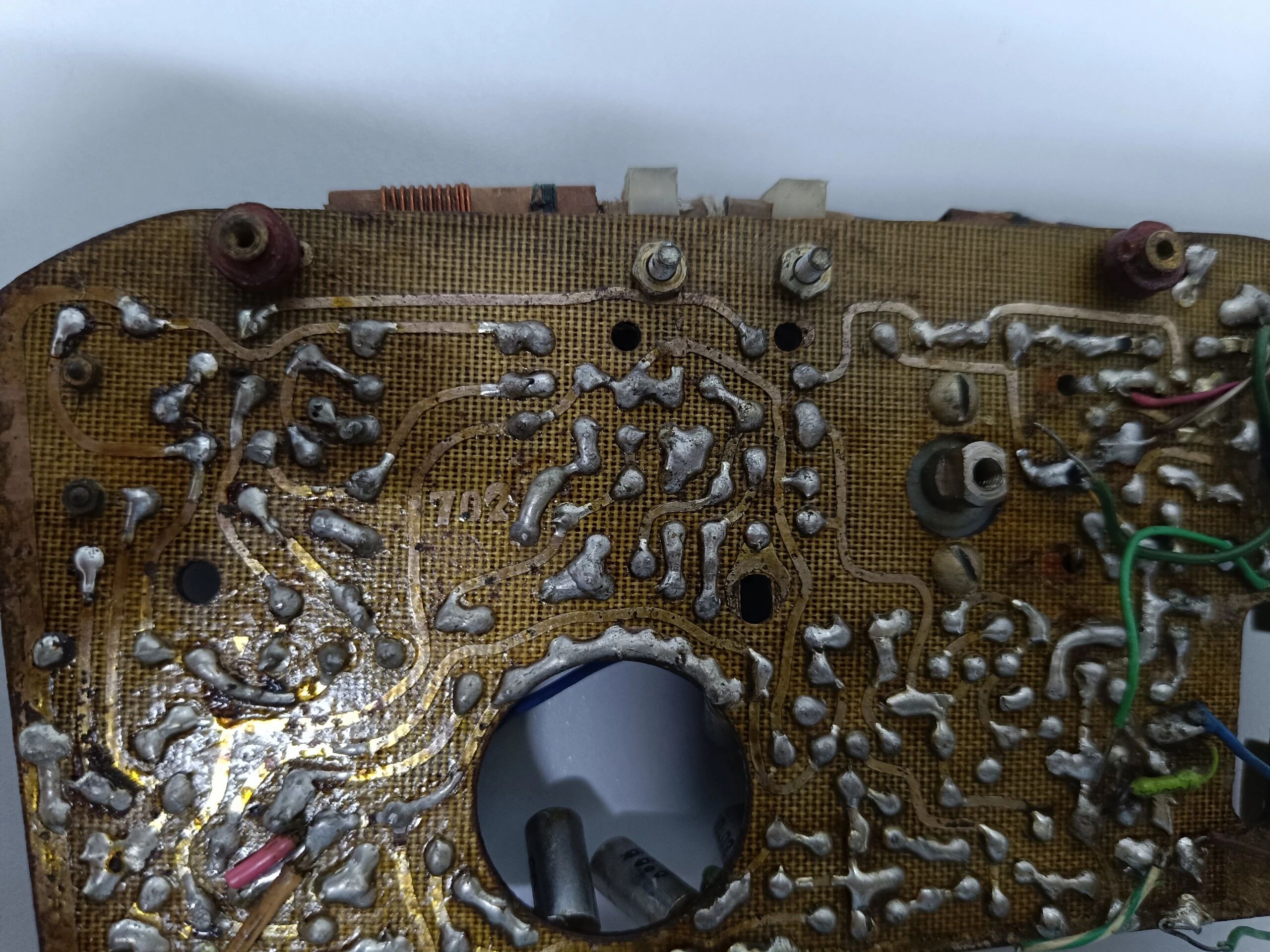

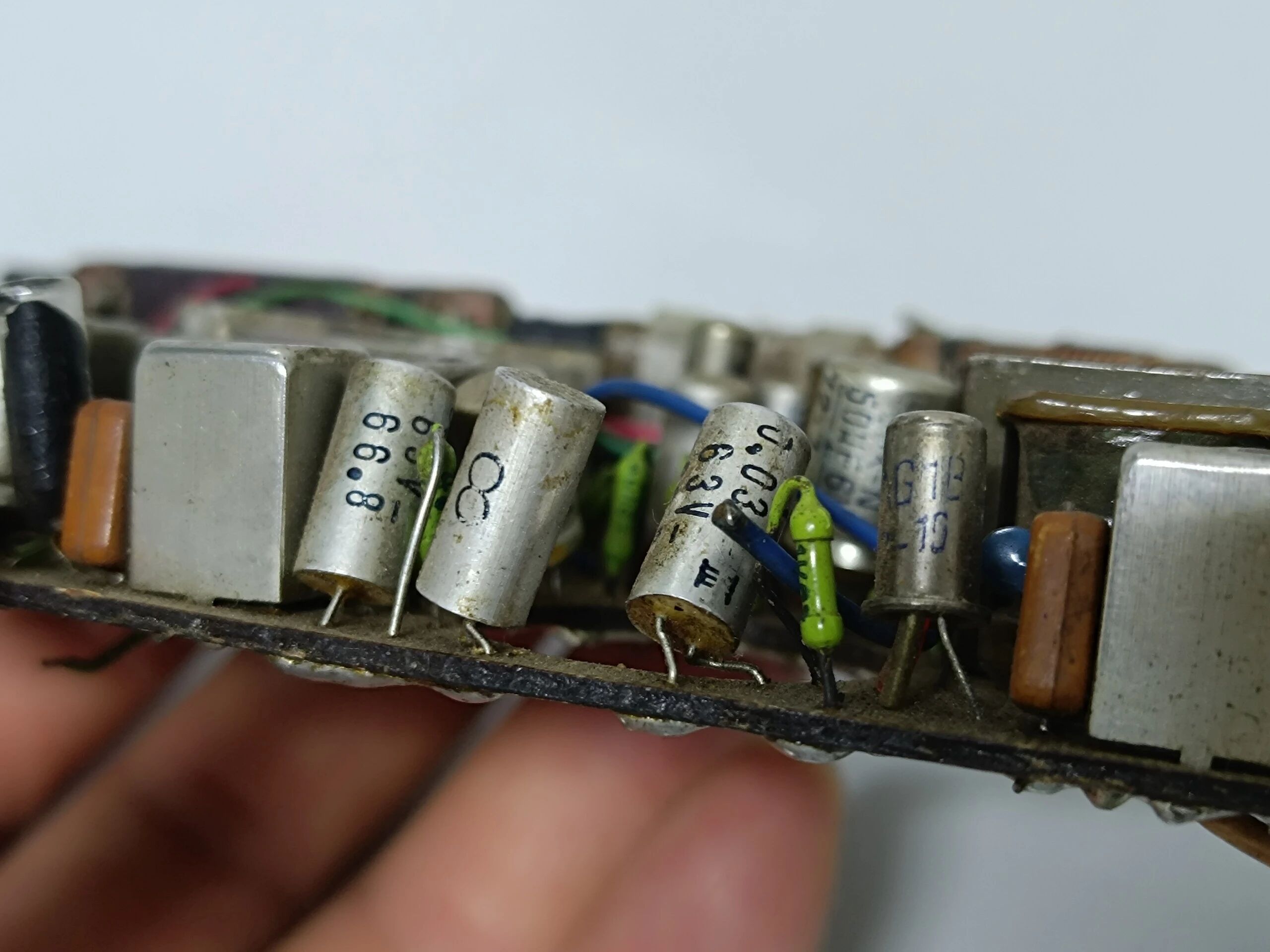

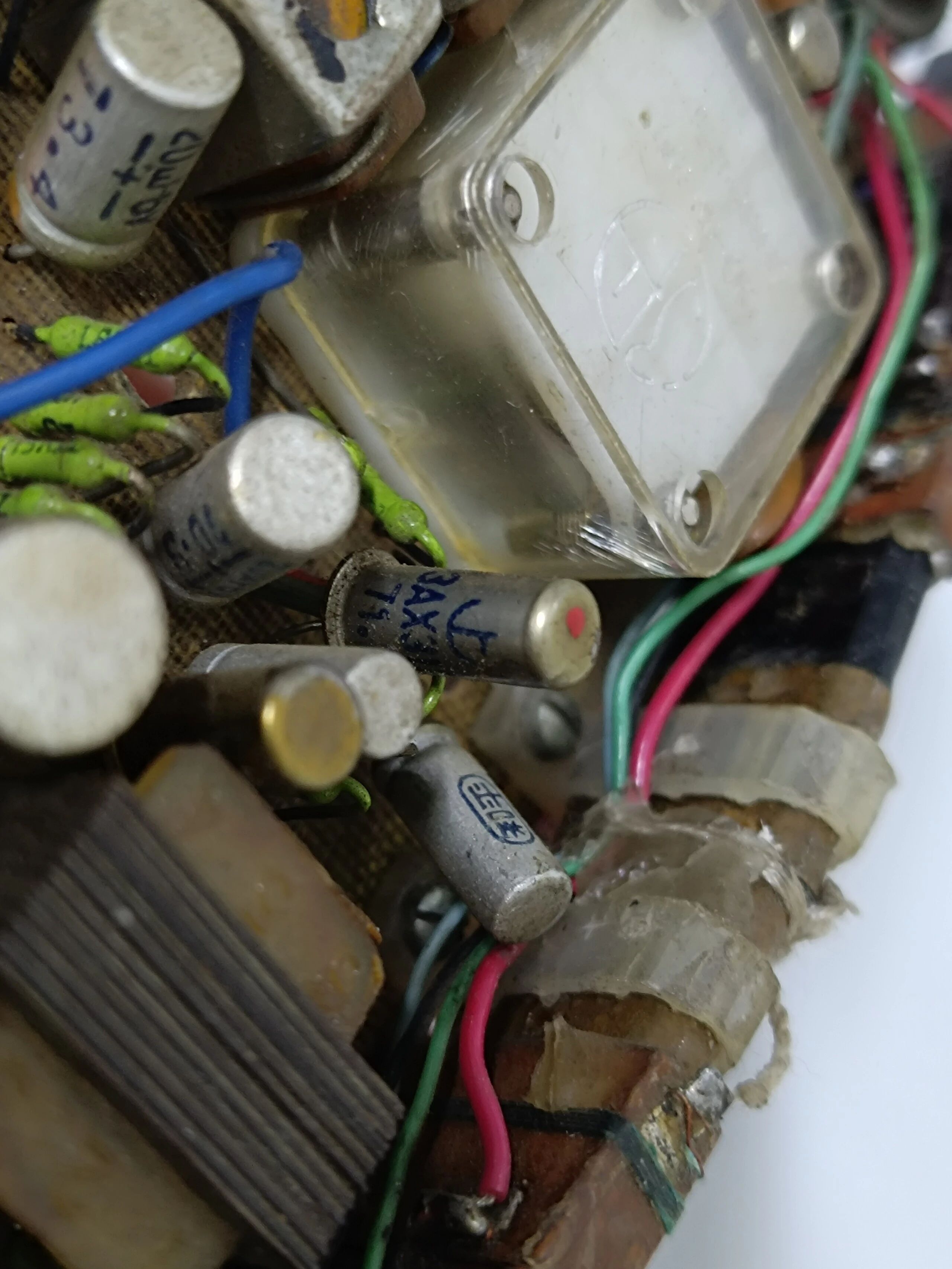

今天得到一个老收音机的机芯，外形形状很特别，从线路结构上判断应该是个中短波收音机，因为有2根磁棒天线，黑色的是中波，灰色的是短波，有7只锗三极管，管体标识有的清晰，有的模糊，前级有3AG1E和3AG1B,有意思的是有一只3AG1B还是玻璃管封装的，表面的黑漆有部分脱落，还好标识部分还没缺失，推动管是3AX21,两支后级功放管无标识，从前级管子的管体标识上看制造时间是71年和72年的。此机有输入和输出变压器，功放部分应该是推挽结构的放大器。左上端调谐拨轮上有一同轴金属圆状物，应该是短波展阔装置，拨轮下部铁架上原来应该装的是波段开关。还有一个有意思的地方在于该机器的元器件使用的时间跨度有7年的时间，云母电容是70年的，密封纸介电容是66年的，电解电容是72年和73年4月的，三极管是71年和72年的，由此上信息判断该机芯的生产时间是：1973年4月以后。具体是什么厂家，什么品牌和型号的收音机不得而知，但在电路板的背面（焊锡面）变压器位置有一个“702”的印刷线路标识，不知是不是此机型号。从板子的形状上来看，整机应该是有一定的曲面造型的收音机，但那个年代的机器大部分都是规规矩矩的方形的机壳，与同年代的机器比应该算是比较另类与前卫吧，这只是我个人的一个推测，感觉这是一个很有故事的机芯！
