所谓带开关的飞梭就是除了跟原DE1103飞梭一样功能的基础上多了一个按钮开关，轴向按压一次，按钮接通一次...

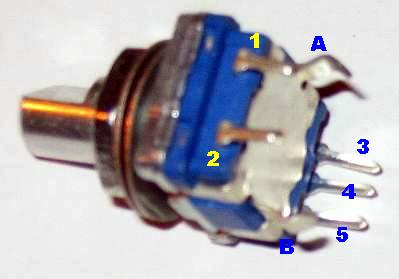

因为其多了一个按钮，故其比DE1103上的原飞梭多了2根接脚，如图：1、2就是这个增加的按钮的接脚，3、4、5是飞梭功能接脚...
这个多出的接脚接DE1103的哪里呢？坛子上很多朋友把它接到DE1103的锁键开关的两端，方便调节飞梭时解锁和完成调节后锁键，这种接法据说DE1103设计上就有这个功能，只是厂家在制造的时候不知何故省去了，因此接这种功能很容易，只要把DE1103接飞梭的那4个脚的、而又只使用三根线的那个插座的另一根没有使用的线引出来，接到飞梭按钮上，飞梭按钮另一接脚接地即可。
这样接，能改善DE1103锁功能操作的方便性，但想想好象意义不大，因此我想了一下，最后决定把飞梭上的这个按钮接到音量控制切换按钮上，因为一直以来，使用DE1103感觉最烦人的是它的音量控制不直接的操作上。
想好以后就开始动手了，先查找了一下音量切换按钮的接线线路，大致情况如图所示...

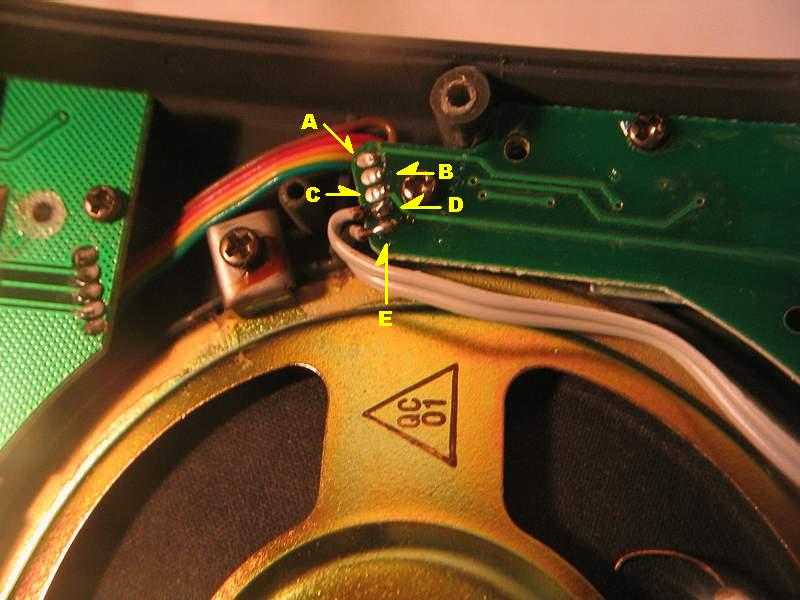

“音量切换（VOL）”与“存储/频率切换(M/F)”、“存储键（STORE）”以及键照明线路同在一块线路板上，与控制主板有5根连线，图中A、B、C、D、E，这5根连线分别是：A-照明、B-存储键、C-存储/频率切换、D-音量切换、E-地线，而其实上，B、C、D是处理器键盘扫描线，编程时设置为B、C、D分别接地即完成音量控制切换、存储/频率切换、存储三个功能的键盘输入...

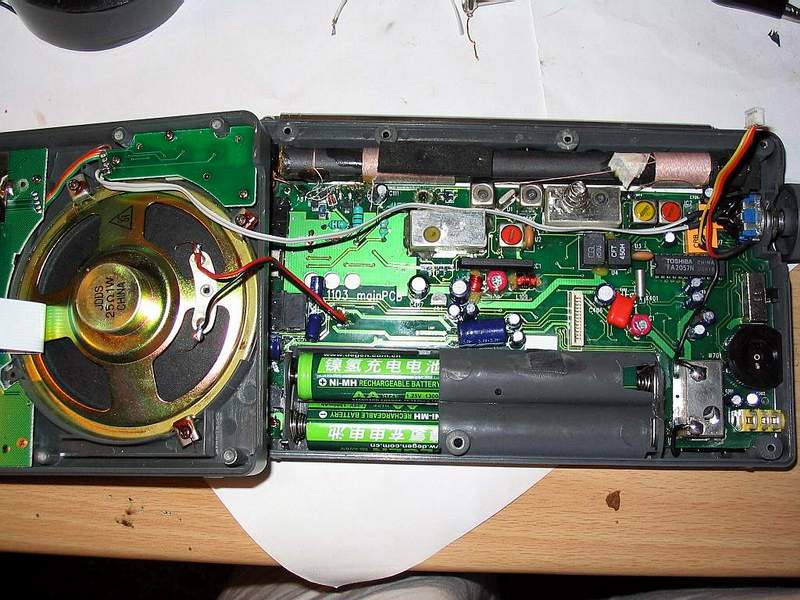

线路弄清楚了，接线就很容易了，把飞梭按钮用2根线接到D、E上即可...
这样，调台时，轴向按压一下飞锁即可进行音量调节了，调节完以后，等待3秒又回复调台功能... 使用起来感觉便当了许多！
玩耍了一阵子，又感觉好象有点不靠谱，每次调节了音量都要等待3秒钟，心里想，如果调节完音量，再按压一下飞锁按钮就恢复频率调节的话可能要好，于是，又开始挖空心思了...
问题的关键是如何让进入音量调节状态时，通过某一控制，让其立即退出音量调节状态呢？
因为对DE1103的处理器及其程序不了解，因此没有找到方法，最后想了一下，想通过按动[M/F]按钮的办法，因此杜撰了以下线路...
此线路不复杂，两枚IC、2枚晶体管，以及少量阻容元件等构成，线路是根据我目前手里有的元件构想的，因此不属于优化的线路，其他IC1是大家熟悉的MC4017，十进制脉冲分配器，IC2是四与非门线路，其工作原理是这样的：
线路加电，MC4017复位端（R）通过一22uF电容复位，这时，MC4017的Q0端高电平，Q1端低电平...
此时，按压飞梭按钮AN，与非门A输出低电平，经过与非门C反相，接黄线（VOL）的晶体管导通，相当于按动了“音量切换（VOL）”按钮，飞梭切换为音量调节状态...
与非门C输出的高电平，同时也触发了MC4017的计数输入端CP，此时MC4017的R端低电平、接到Q1输出端的EN端也低电平，MC4017输入触发有效，Q0输出低电平，Q1输出高电平，同时因为Q1的高电平使得MC4017的EN端也为高电平，计数输入禁止，Q1锁定在高电平上...
音量调节完成以后，再次按动飞梭按钮，这时，因为Q0低电平，因此与非门A输出高电平，经过与非门C反相，接黄线的晶体管不再导通...
而与非门B因为Q1输出高电平，故输出低电平，经过与非门D反相，接橘线（M/F）的晶体管导通，相等于按动了DE1103的“存储/频率切换(M/F)”键，音量控制状态也因此退出...
与非门D输出的高电平又使MC4017复位...
而至于在音量调节状态下，如果没有再按压飞梭按钮，音量调节状态3秒钟以后将又自动退出，则在下一次时就需要连续2次按压飞梭按钮才能进入音量调节了！
线路杜撰好以后，准备进行PCB设计时，又再想了一下，感觉采用按动[M/F]键的方法好象也不好！因为通过在DE1103上试验，音量调节状态下，按动[M/F]键虽然可以退出音量调节状态，但却翻动了[M/F]状态，退出音量调节状态后，不能保证回复频率调节状态，因为[M/F]键是一个功能复合键！所以，最后想来想去，没有再布线路板了....
看来，要想办法提高DE1103音量调节的方便性上，还有待于再深入了解DE1103的控制线路和程序...
红色电波 2005.6.30 梅州
