鱼杆天线

作者:BA4DL 日期:2003-11-15 人气:268 来源:火树银花 添加:5BCL.com

  对于野外通信而言,最困难的莫过于架设一根有效而简便的天线。本人曾为95’长兴岛野外活动专门制作过一根3波段(10m,15m,40m)玻璃钢鱼杆直立天线。整个天线连天线杆重量不到5公斤,3-4人用不到半小时即可架设调试完毕。在馈电点离地面3米左右,采用10瓦的功率时,与JI5,BG1, BG2,BG4,BG6,BV通联取得了54-59的信号报告。

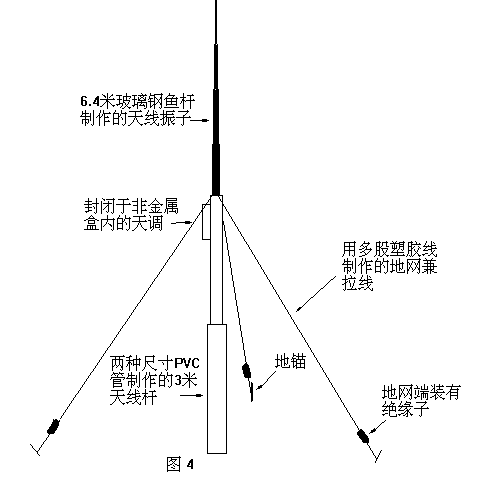

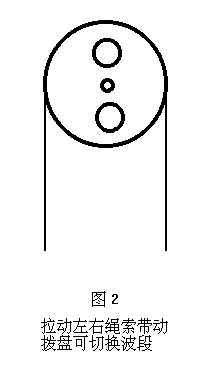

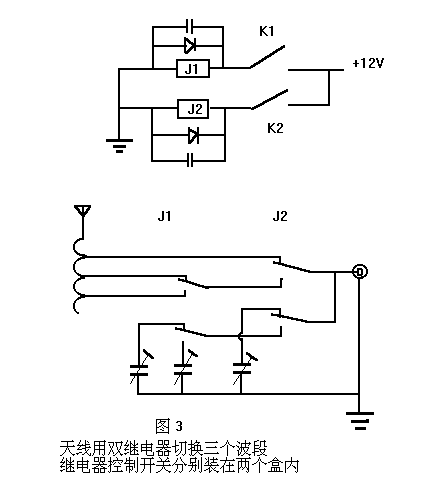

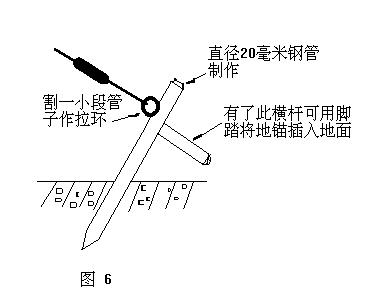

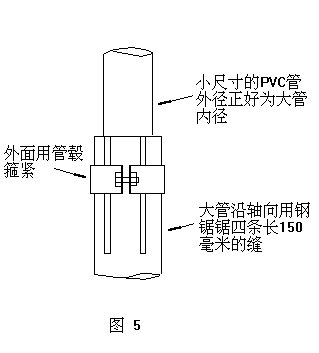

  天线的电原理见图1。读者由图可知,此天线实为一具有人工地网带有天调的人工谐振天线。 天调是一 种最为简单的L型网络。当天线为多波段时,必须进行波段切换。波段的切换可采用波段开关或 继电器。 因天调安装在天线杆的顶部,因此,采用波段开关时可用一个较大的拨盘,并用两根绳索进行操作, 如图2所示。我采用继电器切换,其原理见图3。继电器应选用触点与线包相互绝缘的那种,以保证高低 频隔离。电容可选用有机介质或空气介质的可变 电容,绝缘电压视发射机输出大小决定。容量的大小由试验决定。如可变电容容量不够,可并联固定电容。 电感是各波段供用的,为防止携带时电感量改变,将电感绕在骨架上是明智的。骨架选用直径16mm的有 机玻璃或塑料棒,用M18的扳牙扳出浅浅前螺纹,然后用直径0.8mm的漆包线绕40匝,根据调试情 况选择抽头位置。采用此法可保证线圈间隔均匀。如将各个波段的电感分别制作,其切换线路可变得简单, 读者可自行设计制作。整个天调及继电器装在封闭的非金属盒内,因天调本身具有辐射作用,不要采用金属 盒。继电器的控制器安装在另一盒内,用两根控制线及电缆的外皮即可进行3个波段的切换。天线结构见 图4。天线垂直振子部分取材于长6.4米的多节玻璃钢钓鱼杆,携带时可缩 至1.2米,其中空部分穿入一根直径0.5mm的导线作为天线振子。天线杆采用两根长为1.6米,内经 分别为25mm及32mm两种尺寸的PVC管制作。将直径较大的管子端部沿轴向锯3-4条长约150 mm左右的缝,然后套在直径较小的管子上,外面用管卡箍紧,见图5。这样制作的天线杆高度可达3米,且可方便缩短,在各种交通工具上携带。也可将天线降低,进行调试。采用PVC管制作的天线杆强度不高,不宜超过3米。如读者欲将天线架设的更高,可采用金属管材。地网兼拉线可采用多股塑胶线制作,其外皮塑料绝缘层可防止高频击人。地网的长度及数量不很严格,为了固定天线杆应不少于3根,长度约10米左右,并在端部安装绝缘子。绝缘子末端可根据实际情况将其固定在树木的根部,建筑物或者如图6所示的自制地锚上。

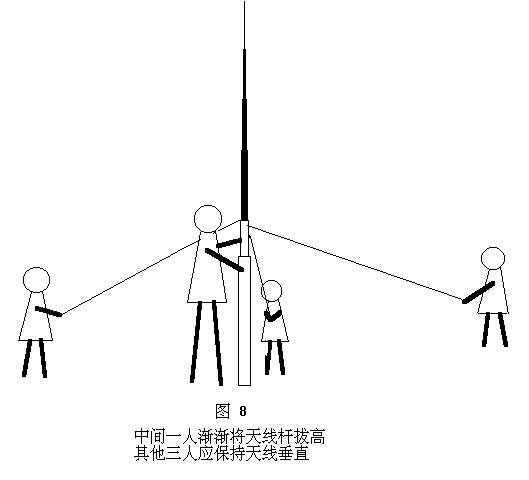

  天线制作完毕即可进行调试。按图7连接SWR表,并将天线杆降低,以便调试。改变电感及电容,使 SWR指示最小。注意,调试结束后应保证可变电容还有增大和减小的余量,在野外架设时因环境的变化,需要进行调节。此天线可在无任何附加支持物的情况下方便地架设。首先缩短天线杆,将其底部置于粗糙的地面或稍稍插入泥土,拉紧地网进行调试。调试完毕后,由2-3人拉住地网,一人将天线杆慢慢地升至预定高度,如图8,然后固定地网即可工作。
